蓝桥杯单片机学习(一)——流水灯

一.原理

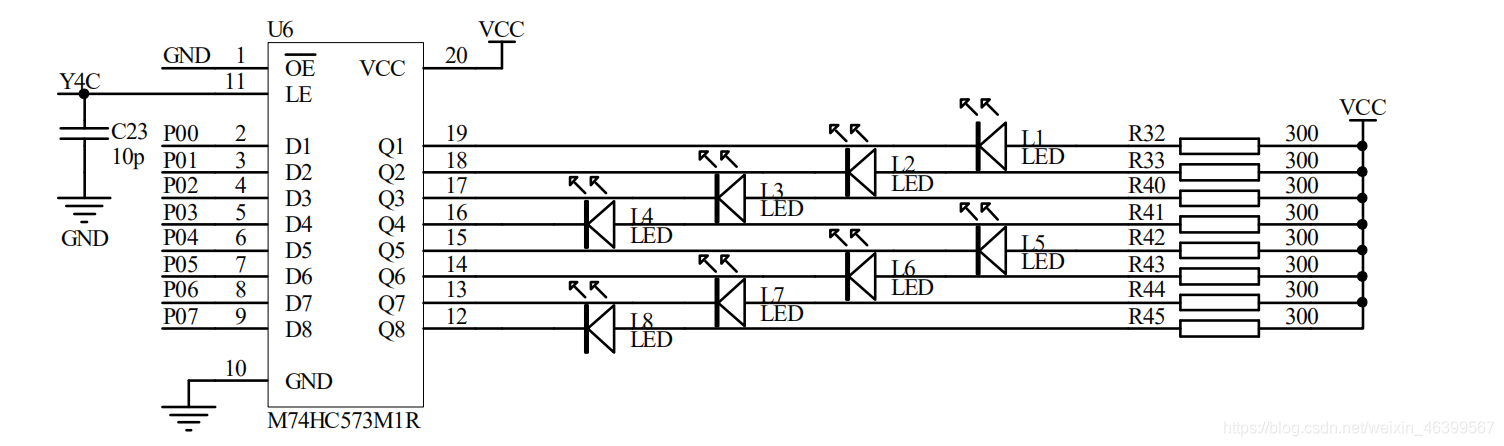

  1. 在原理图上找到LED
    在这里插入图片描述可以看到LED的亮灭由该锁存器控制。具体只需要知道,Y4C为高电平时,右侧信号与左侧信号相同,反之,右侧信号不变,维持之前的状态。进一步找到控制Y4C的部分。

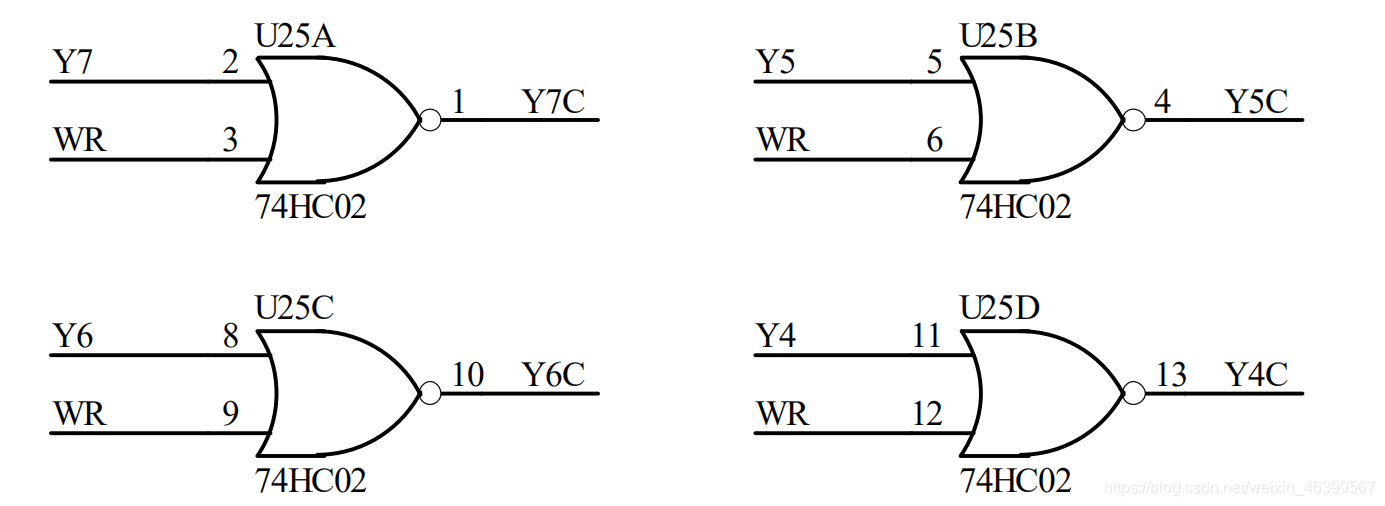

    在这里插入图片描述74HC02是一个异或门,WR接地,因此当Y4为高电平时,Y4C为低电平。

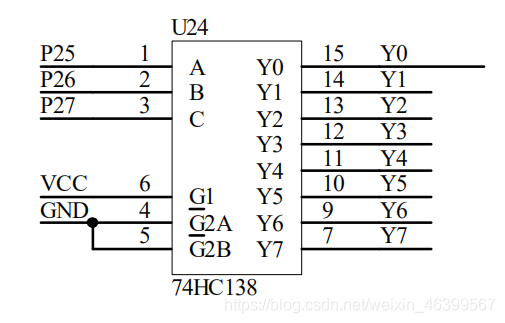

    在这里插入图片描述74HC是译码器,将输入端的二进制转化为输出端十进制。输入端以P27为最高位。例如:P27,P26,P25分别是1,0,0时,输入端的二进制100则对应输出端十进制的4,即Y1到Y7中除了Y4均为高电平。
  2. 因此,要想使LED亮,依次需要Y4C高电平,Y4低电平。再考虑到输入端P2共有八位,除了P27,P26,P25外的其余5位假设为0,则输入端对应1000 0000,十六进制写为0x80.
  3. 再看LED部分。由于LED接的VCC,因此当LED对应低电平时亮,以只有L1亮为例,可以写成P00=0,也可以写成P0=0x00。

二.源码:(以点亮L1为例)

#include<STC15F2K60S2.h>
void main()
{
	P2=0x80; P0=0xff;//shut down all LEDs
	P2=0xa0; P0=0x00;//shut down buzzer and relay

	P2=0x80; P0=0xfe;
}

(keil这个反人类的设计不允许我添加中文注释orz)
简单说一下有注释那两行操作的意义:
第一行是P2输入端使Y4为0,而P0输入端全部是高电平,与VCC端电平相等,使得LED全灭
第二行是关闭蜂鸣器&继电器的操作,具体原理见下一讲。

三.流水灯

  1. 题目:8个发光管从左到右间隔100ms流动
  2. 源码:
#include<STC15F2K60S2.h>
#include<intrins.h>
void Delay100ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	_nop_();
	i = 5;
	j = 52;
	k = 195;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}


void main()
{
	P2=0x80; P0=0xff;//shut down all LEDs
	P2=0xa0; P0=0x00;//shut down buzzer and relay

	P2=0x80;
	P0=0xfe;Delay100ms();
	P0=0xfd;Delay100ms();
	P0=0xfb;Delay100ms();
	P0=0xf7;Delay100ms();
	P0=0xef;Delay100ms();
	P0=0xdf;Delay100ms();
	P0=0xbf;Delay100ms();
	P0=0x7f;Delay100ms();s
}

但是不知道为啥没有那种流动的感觉。。。。
如上。

### 关于第蓝桥杯单片机竞赛的示例代码 对于第蓝桥杯单片机比赛的具体参赛作品代码,由于这类赛事通常涉及版权保护以及个人知识产权等问题,公开获取完整的原始参赛代码较为困难。不过可以提供一个基于该类竞赛常见的基础任务——LED流水灯控制程序作为参考实例[^1]。 此类项目旨在通过编程实现多个LED按照定顺序依次点亮的效果,在实际比赛中可能会在此基础上增加更多复杂功能或特定应用场景下的逻辑处理。下面给出段适用于STM8系列单片机平台上的简单C语言版本LED流水灯代码: ```c #include "stm8s.h" void Delay(__IO uint32_t nCount) { while(nCount--) { __asm__("nop"); } } int main(void) { // 配置GPIO端口模式为推挽输出 GPIO_DeInit(GPIOA); GPIO_Init(GPIOA, GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_2|GPIO_PIN_3, GPIO_MODE_OUT_PP_LOW_FAST); while (1) { for(int i=0; i<4; ++i){ GPIO_WriteHigh(GPIOA, 1<<i); // 点亮当前位对应的LED Delay(0xFFFFF); // 延时段时间保持亮度可见 GPIO_WriteLow(GPIOA, 1<<i); // 关闭当前位对应的LED } // 反向循环次增强视觉效果 for(int j=3; j>=0; --j){ GPIO_WriteHigh(GPIOA, 1<<j); Delay(0xFFFFF); GPIO_WriteLow(GPIOA, 1<<j); } } } ``` 这段代码展示了如何配置并操作STM8S微控制器来驱动连接在其通用输入/输出(GPIO)引脚上的四个独立LED形成流动闪烁图案。这只是一个非常基本的例子,真实比赛中的题目会更加多样化和技术挑战性更高[^1]。
