Docker的框架结构

**

Docker的框架结构

**
Docker框架结构基于docker源码响应的框架
Server与Client
监听端口
一个完整的docker程序，由client和server两个端组成，客户端和服务端都会在本地安装好，在生产环境中，是可以将client和server分离的
docker默认是没有监听端口的，没有监听端口之前是不可以将client和server分离的。所以添加监听端口就可以将server与client分离了
现在就来开启以下docker的监听端口，修改docker的启动文件中的内容
1 [root@localhost ~]# vim /usr/lib/systemd/system/docker.service
2 # 14行的ExecStart添加 -H tcp://0.0.0.0，监听所有ip
3 ExecStart=/usr/bin/dockerd -H fd:// -H tcp://0.0.0.0 --containerd=/run/containerd/containerd.sock
修改完配置文件需要重启docker
1 [root@localhost ~]# systemctl daemon-reload
2 [root@localhost ~]# systemctl restart docker
查看docker的监听状态
1 [root@localhost ~]# netstat -anput | grep docker
2 tcp6 0 0 :::2375 ::😗 LISTEN 70021/dockerd
然后就可以使用远程机器使用docker的命令，并对这台机器的docker可以操作
重新开一台已经安装docker客户端的虚拟机
1 docker -H 192.168.1.11 images # 查看1.11主机docker的本地镜像
2 docker -H 192.168.1.11 info # 查看docker信息
3 …
通常是不会去更改监听端口的，一般只用于远程管理，需要远程管理通过ansible等程序即可
为了方便之后的操作，将以上的修改，改回默认即可

**

Docker总体框架结构

**
Docker对使用者来讲是一个C/S模式的架构，而Docker的后端是一个非常松耦合的架构，模块各司其职，并有机组合，支撑Docker的运行。
松耦合：Docker的每个模块中的依赖性不是特别强
紧耦合：程序的每个模块有这紧密相关的联系，同时性能也是较强的

在docker version命令输出信息中，可以看到有两个端，一个Client，一个Server，默认情况下两个端口是在一起使用的，也可以通过手动将它们分开，也就是我们以上所做的监听端口的内容

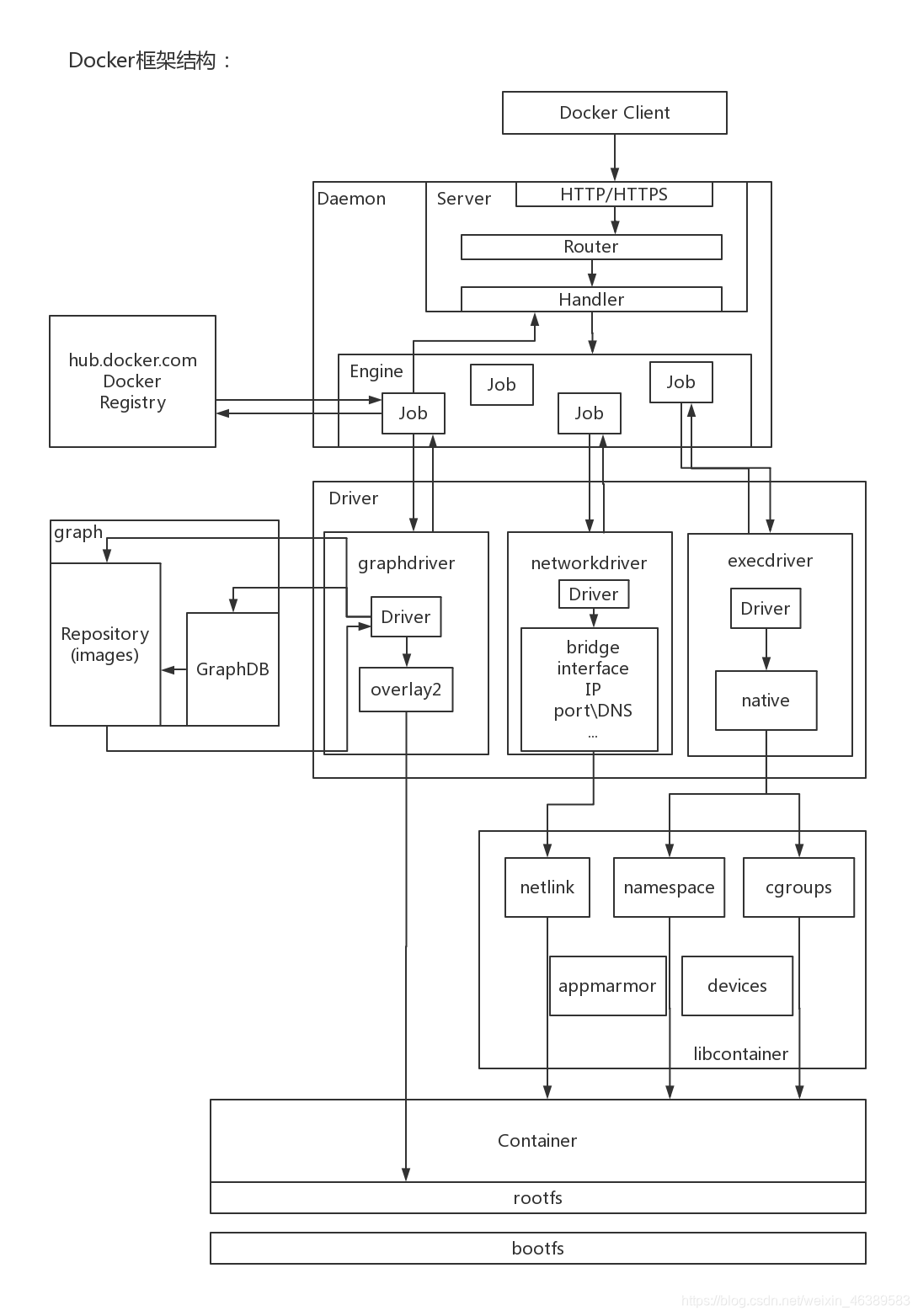

接下来我们来介绍结构图的总览
方便接下来对逐个模块的理解
用户使用Docker Client与Docker Daemon建立通信，并发送请求给Daemon。
而Docker Daemon作为Docker架构中的主体部分，首先提供了Server的功能，使其可以接收Docker Client的请求；而后由Engine执行Docker内部的一系列工作，每一项工作都是以一个Job的形式存在。
Job的运行过程中，当需要容器镜像时，则从Docker Registry中下载镜像，并通过镜像管理驱动graphdriver将下载镜像以Graph的形式存储；当需要为Docker创建网络环境时，通过网络管理驱动networkdriver创建并配置Docker容器网络环境；当需要限制Docker容器运行资源或执行用户指令等操作时，则通过execdriver来完成。
而libcontainer是一项独立的容器管理包，networkdriver和execdriver都是通过libcontainer来实现具体容器进行的操作。当执行完运行容器的命令后，一个实际的Docker容器就处于运行状态，该容器拥有独立的文件系统，独立并且安全的运行环境等。

**

框架结构中各模块的功能与实现分析

**
先来看一下要从那些开始分析，在整个架构中，主要的模块有：Docker Client、Docker Daemon、Docker Registry、Graph、Driver、libcontainer以及Docker container。
Docker Client
Docker Client是Docker架构中用户用来和Docker Daemon建立通信的客户端。用户使用的可执行文件docker，通过docker命令行工具可以发起众多管理container（容器）的请求。
Docker Client可以通过三种方式和Docker Daemon建立通信：
• tcp://host:port
• unix://path_to_socket
• fd://socketfd
为了简单起见，一般Client和Server是不会分开的，一律使用第一种方法tcp://host:port进行通信。与此同时，与Docker Daemon建立连接并传输请求的时候，Docker Client可以通过设置命令行flag参数的形式设置安全传输层协议（TLS）的有关参
