基于WebServer的工业数据采集项目

一、项目名称

基于WebServer的工业数据采集项目

二、实现功能

本项目主要是通过网页来实现对传感器（光线传感器，加速度传感器x，y，z）数据的采集，以及对硬件设备（LED灯、Buzzer蜂鸣器）的模拟控制。

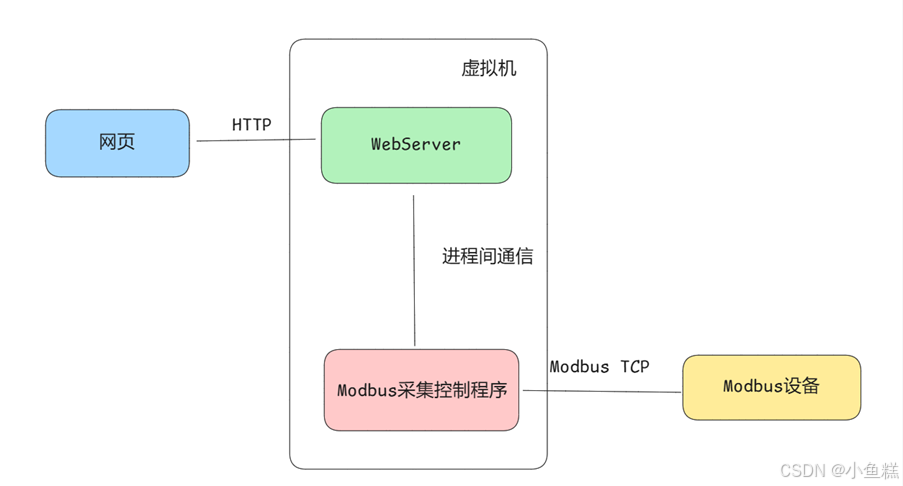

三、项目原理图

思路解析：思考如何才能实现网页控制Modbus设备，对于网页需要通过HTTP协议与webserver进行交互，对于采集控制程序与Modbus设备间需要通过Modbus TCP协议，而WebServer与Modbus采集控制之间的通信选择了共享内存和消息队列。

1.网页与WebServer的交互

      采用HTTP协议，网页作为HTTP的客户端，用户通过url主动向webserver发送请求，webserver根据接收到的请求，处理完后，向客户端发送响应信息。

2.Modbus采集控制程序与Modbus设备

       对于硬件设备的模拟，我们使用ModbusSlave软件，用于仿真Modbus从机，接收主机的命令包，回送数据包。

       在modbus采集控制程序与modbus设备之间，我们采用modbusTCP协议来实现，通过创建Modbus实例，和从机（slave）建立连接，通过创建线程函数循环采集传感器的数据。通过03功能码读保持寄存器来实现对传感器数据的采集，05功能码写单个线圈状态来实现对硬件设备（LED灯、蜂鸣器）的模拟控制。

3.Modbus采集控制程序与WebServer服务器间的通信

      采集控制程序与webserver服务器间的通信，首先数据的获取使用了共享内存，可以进行多进程间的数据交互。将循环采集的数据放入共享内存中。对硬件设备的控制，使用了消息队列，按消息类型进行消息的添加与读取，来提高指令的准确性。

四、具体实现流程：

1.网页端发出modbus_get指令

       通过http协议传输给webserver，webserver通过handler_get函数，创建打开，映射共享内存，读取modbus采集控制程序存入共享内存的数据，并通过webserver的send返回给网页。

2.网页端发出modbus_set指令

     webserver接收到控制命令后，通过handler_set函数创建消息队列，将其添加到消息队列，modbus采集控制程序，进行消息的读取，将读取到的指令进行判断，做出相应的控制操作。

3.modbus采集控制程序

     利用handler_data线程函数，通过 modbus_read_registers 读取 Modbus 设备寄存器的数据（光线、加速度 XYZ），并存入共享内存中。利用handler_Control线程，将读取到的消息，判断后通过modbus_write_bit 向 Modbus 设备写入控制指令（如开灯、关蜂鸣器）。

五、项目实现界面

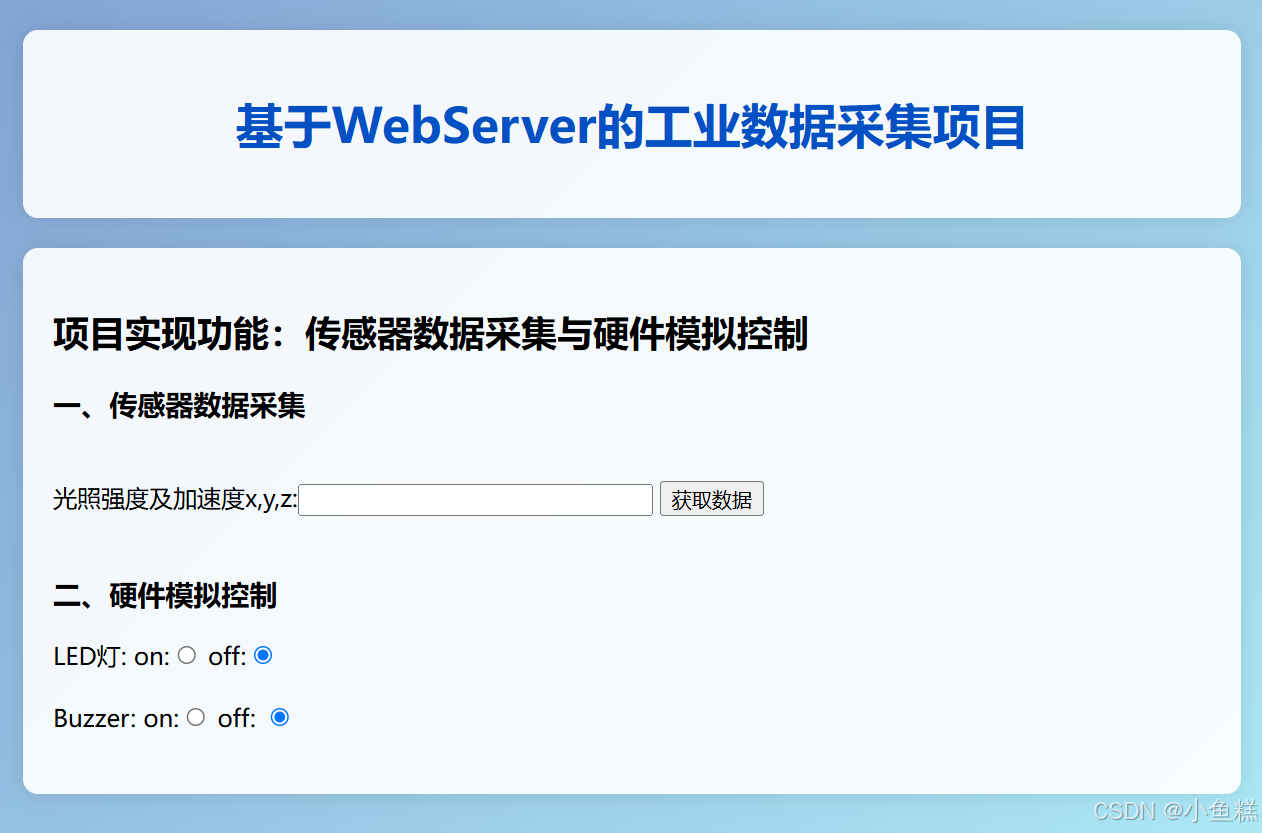

网页端界面：

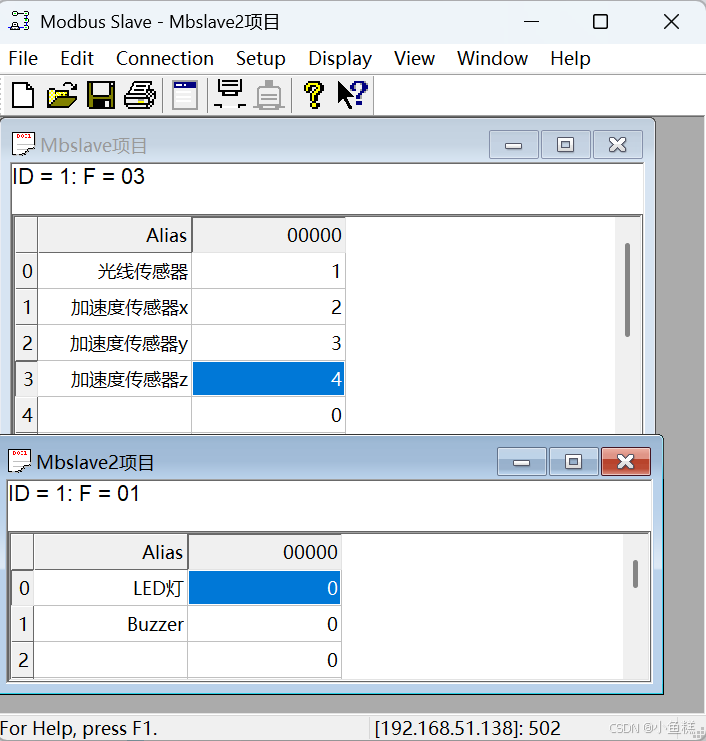

slave端界面及设置：

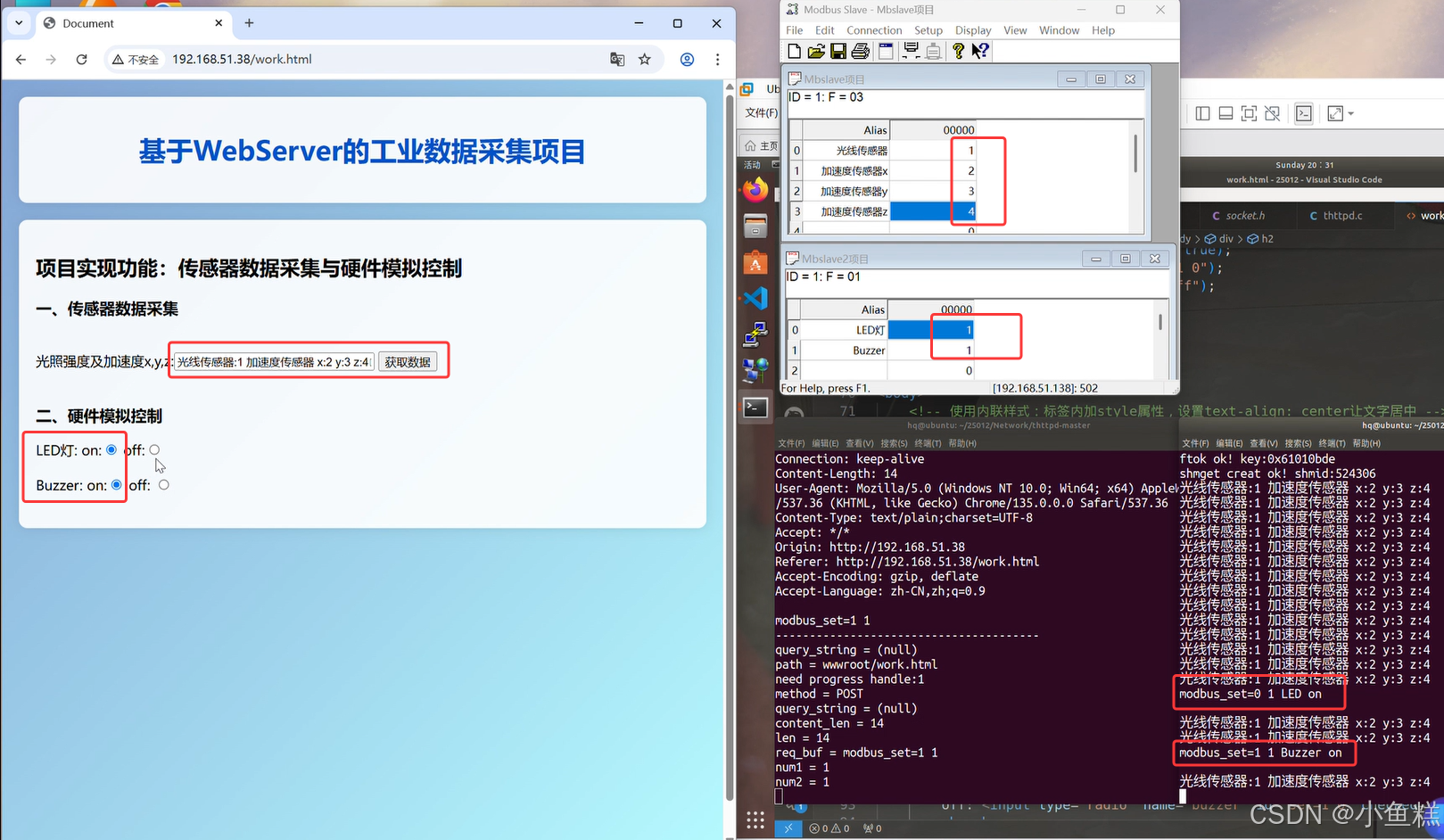

运行效果：

六、项目模块代码

moudbus.c（Modbus采集控制程序）

#include <stdio.h>
#include "modbus.h"
#include <bits/types.h>
#include <pthread.h>
#include <sys/types.h>
#include <sys/socket.h>
#include <netinet/in.h>
#include <netinet/ip.h>
#include <arpa/inet.h>
#include <unistd.h>
#include <string.h>
#include <stdlib.h>
#include <sys/types.h>
#include <sys/ipc.h>
#include <sys/shm.h>
#include <errno.h>
#include <sys/msg.h>

modbus_t *ctx;
struct msgbuf
{
    long type; // 第一个成员必须是long类型变量，表示消息的类型
    int num1;
    int num2;
};
// 循环采集数据
void *handler_data(void *arg)
{
    // 创建共享内存->Ｍodbus采集数据程序与Webserver进行数据交互
    // 创建key值
    key_t key = ftok(".", 'a');
    if (key < 0)
    {
        perror("key err\n");
        return NULL;
    }
    printf("ftok ok! key:%#x\n", key);

    // 创建或打开共享内存
    int shmid = shmget(key, 64, IPC_CREAT | IPC_EXCL | 0666);
    // 判断是否已存在->已存在无需创建，直接给权限即可
    if (shmid < 0) // 判错
    {
        if (errno == EEXIST)
        {
            shmid = shmget(key, 128, 0666);
        }
        else
        {
            perror("shmget err\n");
            return NULL;
        }
    }
    printf("shmget creat ok! shmid:%d\n", shmid);

    // 映射共享内存->将指定的共享内存，映射到进程的地址空间，用于访问
    char *p = shmat(shmid, NULL, 0);
    if (p == (char *)-1)
    {
        perror("shmat err\n");
        return NULL;
    }

    // 使用
    uint16_t dest[4] = {0}; // 4:光线传感器及加速度传感器xyz
    while (1)
    {
        int red = modbus_read_registers(ctx, 0, 4, dest);
        // sprintf将格式化的数据写入指定的字符数组（字符串）
        sprintf(p, "光线传感器:%d 加速度传感器 x:%d y:%d z:%d", dest[0],dest[1],dest[2],dest[3]);
        printf("%s\n",p);
        sleep(1);
    }
    return NULL;
}
void *handler_Control(void *arg)
{
     // 创建key值
    key_t key;
    key = ftok("./main.c", 'a');
    if (key < 0)
    {
        perror("ftok err");
    }
    // 创建消息队列
    int msgid = msgget(key, IPC_CREAT | IPC_EXCL | 0666);
    if (msgid < 0)
    {
        if (errno == EEXIST)
            msgid = msgget(key, 0666);
        else
        {
            perror("msgget err");
        }
    }

    int a, b;
    struct msgbuf msg;
    while (1)
    {
        //读取消息
        msgrcv(msgid, &msg, sizeof(struct msgbuf) - sizeof(long), 1, 0);//接收消息队列中第一条消息

        // 从终端读取命令
        //printf("输入控制命令(0 1: 开灯  0 0: 关灯  1 1: 开蜂鸣器   1 0: 关蜂鸣器):\n");

        a = msg.num1;
        b = msg.num2;
        // 检查 cmd1 和 cmd2 的值，并打印相应的状态

        if (a == 0 && b == 1)
        {
            modbus_write_bit(ctx, 0, 1);
            printf("modbus_set=0 1 LED on\n");
            putchar(10);
        }
        else if (a == 0 && b == 0)
        {
            modbus_write_bit(ctx, 0, 0);
            printf("modbus_set=0 0 LED off\n");
            putchar(10);
        }
        else if (a == 1 && b == 1)
        {
            modbus_write_bit(ctx, 1, 1);
            printf("modbus_set=1 1 Buzzer on\n");
            putchar(10);
        }
        else if (a == 1 && b == 0)
        {
            modbus_write_bit(ctx, 1, 0);
            printf("modbus_set=1 0 Buzzer off\n");
            putchar(10);
        }
        else
        {
            printf("输入错误,请重新输入\n");
            putchar(10);
        }
    }
    return NULL;
}

int main(int argc, char const *argv[])
{
    pthread_t tid1;
    pthread_t tid2;
    if (argc != 3)
    {
        printf("please input %s port、ip!", argv[0]);
        return -1;
    }
    // 1.创建Modbus实例
    ctx = modbus_new_tcp(argv[2], atoi(argv[1]));
    // 2.设置从机id
    modbus_set_slave(ctx, 1);
    // 3.和从机（slave）建立连接
    if (modbus_connect(ctx) < 0)
    {
        perror("connect err");
        return -1;
    }
    // 创建循环采集数据线程
    if (pthread_create(&tid1, NULL, handler_data, NULL) != 0)
    {
        perror("pthread err");
        return -1;
    }
    // 输入指令控制硬件设备
    if (pthread_create(&tid2, NULL, handler_Control, NULL) != 0)
    {
        perror("pthread err");
        return -1;
    }
    pthread_join(tid1, NULL);
    pthread_join(tid2, NULL);
    // 关闭套接字
    modbus_close(ctx);
    // 释放Modbus实例
    modbus_free(ctx);
    return 0;
}

customer_handler.c（含handle_get函数及handle_set函数）

#include <sys/types.h>
#include <sys/socket.h>
#include "custom_handle.h"
#include <sys/types.h>
#include <sys/ipc.h>
#include <sys/shm.h>
#include <errno.h>
#include <sys/msg.h>

#define KB 1024
#define HTML_SIZE (64 * KB)

// 普通的文本回复需要增加html头部
#define HTML_HEAD "Content-Type: text/html\r\n" \
                  "Connection: close\r\n"

static int handle_get(int sock, const char *input)
{
    key_t key = ftok(".", 'a');
    if (key < 0)
    {
        perror("key err\n");
        return -1;
    }
    printf("ftok ok! key:%#x\n", key);

    // 创建或打开共享内存
    int shmid = shmget(key, 128, IPC_CREAT | IPC_EXCL | 0666);
    // 判断是否已存在->已存在无需创建，直接给权限即可
    if (shmid < 0) // 判错
    {
        if (errno == EEXIST)
        {
            shmid = shmget(key, 64, 0666);
        }
        else
        {
            perror("shmget err\n");
            return -1;
        }
    }
    printf("shmget creat ok! shmid:%d\n", shmid);

    // 映射共享内存->将指定的共享内存，映射到进程的地址空间，用于访问
    char *p = shmat(shmid, NULL, SHM_RDONLY); // 对该共享内存只读
    if (p == (char *)-1)
    {
        perror("shmat err\n");
        return -1;
    }
    // 使用
    char val_buf[HTML_SIZE] = {0};
    strcpy(val_buf, p);
    send(sock, val_buf, sizeof(val_buf), 0);
}
static int handle_set(int sock, const char *input)
{
    struct msgbuf
    {
        long type; // 第一个成员必须是long类型变量，表示消息的类型
        int num1;
        int num2;
    };
    // 创建key值
    key_t key;
    key = ftok("./main.c", 'a');
    if (key < 0)
    {
        perror("ftok err");
    }
    // 创建消息队列
    int msgid = msgget(key, IPC_CREAT | IPC_EXCL | 0666);
    if (msgid < 0)
    {
        if (errno == EEXIST)
            msgid = msgget(key, 0666);
        else
        {
            perror("msgget err");
        }
    }
    int num1, num2;
    sscanf(input, "modbus_set=%d %d", &num1, &num2); // 放到了input数组中,本身正文内容包含 字符双引号

    printf("num1 = %d\n", num1);
    printf("num2 = %d\n", num2);

    // 添加消息队列
    struct msgbuf msg = {1, num1, num2};
    msgsnd(msgid, &msg, sizeof(struct msgbuf) - sizeof(long), 0);

    //向客户端发送确认消息
    char str[64] = "send ok";
    send(sock, str, sizeof(str), 0);
    return 0;
}
/**
 * @brief 处理自定义请求，在这里添加进程通信
 * @param input
 * @return
 */
int parse_and_process(int sock, const char *query_string, const char *input)
{

    // input是post的数据
    /*strstr找到第二个字符串在第一个数组里的起始地址，返回一个地址　　
    在这里只需要判断在不在数组里即可*/

    // 获取传感器数据
    else if (strstr(input, "modbus_get"))
    {
        return handle_get(sock, input);
    }
    //控制硬件设备
    else if (strstr(input, "modbus_set="))
    {
        return handle_set(sock, input);
    }
    else // 剩下的都是json请求，这个和协议有关了
    {
        // 构建要回复的JSON数据
        const char *json_response = "{\"message\": \"Hello, client!\"}";

        // 发送HTTP响应给客户端
        send(sock, json_response, strlen(json_response), 0);
    }

    return 0;
}

HTML界面

<!DOCTYPE html>
<html lang="en">

<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>Document</title>
    <style>
        /* 添加全屏渐变背景 */
        body {
            margin: 0;
            padding: 20px;
            background: linear-gradient(135deg, #83a4d4 0%, #b6fbff 100%);
            min-height: 100vh;
        }

        /* 内容区域半透明效果 */
        div {
            background-color: rgba(255, 255, 255, 0.9) !important;
            padding: 20px;
            border-radius: 10px;
            box-shadow: 0 0 15px rgba(0, 0, 0, 0.1);
            margin-bottom: 20px;
        }
    </style>

    <script>
        function get_info() {
            // v是个数组，获取标签名为usrname的标签，符合的都放进去了，赋值给v
            var v = document.getElementsByName("usrname");//通过什么方式来获取标签
            var xhr = new XMLHttpRequest();//创建一个对象(通过网络通信需要有一个套接字才能实现)
            var url = "";//网页已经打开了，get请求已经获取了　
            xhr.open("post", url, true);//设置属性填充到对象中,例如：请求，true:允许异步通知
            xhr.send("modbus_get");//自定义:双方判断内容  发送请求正文
            xhr.onreadystatechange = function ()//每次触发调用此函数，进行判断
            {
                //状态变化：readyState0:请求还未初始化,1:和服务器建立连接２：请求被接收３：接收完正在处理４：处理完成
                if (xhr.readyState == 4 && xhr.status == 200)//请求成功完成并返回
                {
                    v[0].value = xhr.responseText;//请求返回的　正文数据
                }
            };
        }
        function set_info(obj) {
            var xhr = new XMLHttpRequest();
            var url = "";
            if (obj == 'set=0 1') {
                xhr.open("post", url, true);
                xhr.send("modbus_set=0 1");
                console.log("LED on");
            } else if (obj == 'set=0 0') {
                xhr.open("post", url, true);
                xhr.send("modbus_set=0 0");
                console.log("LED off");
            }
            else if (obj == 'set=1 1') {
                xhr.open("post", url, true);
                xhr.send("modbus_set=1 1");
                console.log("Buzzer on");
            }
            else if (obj == 'set=1 0') {
                xhr.open("post", url, true);
                xhr.send("modbus_set=1 0");
                console.log("Buzzer off");
            }
        }
    </script>
</head>

<body>
    <!-- 使用内联样式：标签内加style属性，设置text-align: center让文字居中 -->
    <!-- div块标签 -->
    </style>
    <div style="color:rgb(3, 80, 197);background-color: bisque;">
        <h1 style="text-align: center">基于WebServer的工业数据采集项目</h1>
    </div>
    <div style="background-color: rgb(248, 235, 216);">
        <h2>项目实现功能：传感器数据采集与硬件模拟控制</h2>
        <h3>一、传感器数据采集</h3>
        <br>
        光照强度及加速度x,y,z:<input type="text" name="usrname" size="30">
        <input type="button" name="flash" value="获取数据" onclick="get_info()">
        <br><br>
        <!-- 加速度x,y,z:<input type="text" name="usrname" value="">
        <br><br> -->
        <h3>二、硬件模拟控制</h3>
        LED灯:
        on:<input type="radio" name="led" id="set=0 1" onclick="set_info(id)">
        off:<input type="radio" name="led" id="set=0 0" checked="checked" onclick="set_info(id)">
        <br><br>
        Buzzer:
        on:<input type="radio" name="buzzer" id="set=1 1" onclick="set_info(id)">
        off: <input type="radio" name="buzzer" id="set=1 0" checked="checked" onclick="set_info(id)">
        <br><br>
    </div>

</body>

</html>

补充信息：

slave使用

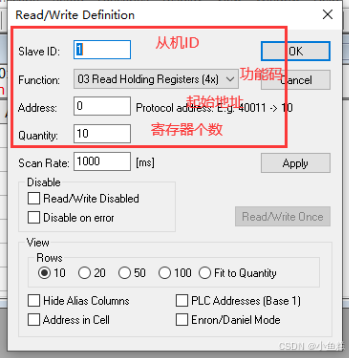

1.先设置。两个窗口的配置，从机地址选择1，功能码选择03和01

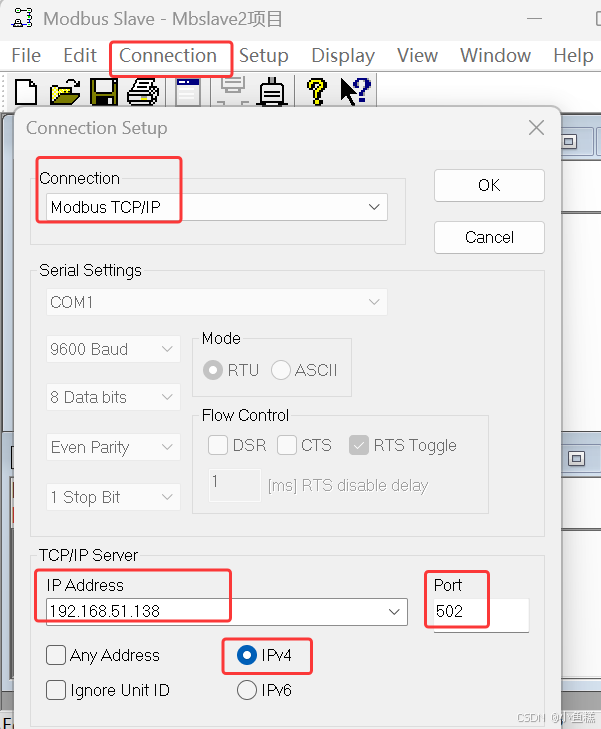

 2.后连接，slave端网络配置应用主机的IP地址，端口号选择502

HTTP协议

HTTP协议是Hyper Text Transfer Protocol（超文本传输协议）的缩写，是用于Web Browser（浏览器）到Web Server（服务器）进行数据交互的传输协议。

HTTP是应用层协议

HTTP是一个基于TCP通信协议传输来传递数据（HTML 文件, 图片文件, 查询结果等）

HTTP协议工作于B/S架构上，浏览器作为HTTP客户端通过URL主动向HTTP服务端即WEB服务器发送所有请求，Web服务器根据接收到的请求后，向客户端发送响应信息。

HTTP默认端口号为80，但也可以改为8080或者其他端口

Modbus

Modbus通信协议具有多个变种，其中有支持串口，以太网多个版本，其中最著名的是Modbus RTU、Modbus ASCII和Modbus TCP三种

分类

1）  Modbus RTU:

运行在串口上的协议，采用二进制表现形式以及紧凑型数据结构，通信效率高，应用广泛

2）  Modbus ASCII:

运行在串口上的协议，采用ASCII码传输，并且利用特殊字符作为其字节的开始与结束标识，其传输效率要远远低于Modbus RTU协议，一般只有在通信数据量较小的情况下才考虑使用Modbus ASCII通信协议

3）  Modbus TCP:

运行在以太网上的协议

Modbus TCP协议

 采用主从问答式通信

 Modbus TCP是应用层协议，基于传输层的TCP协议实现

 Modbus TCP端口号是502
