十四、UML建模

14.1 UML

14.1.1 UML

部署图：软件的构件应该部署在哪个硬件的节点上

用例图：系统和外部的交互关系

顺序图：按时间顺序

状态图：状态的变迁、转移情况

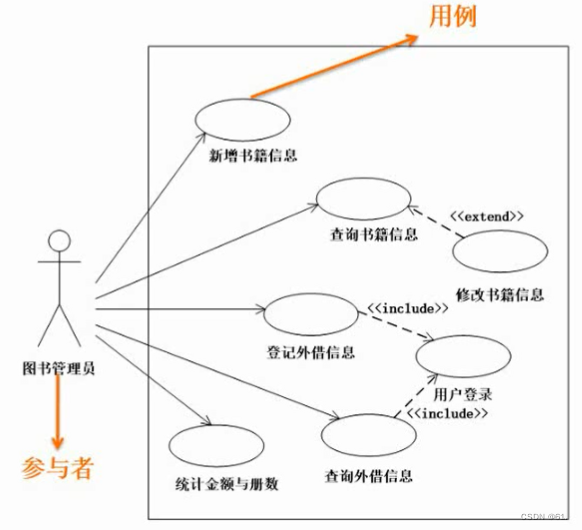

14.1.2 用例图

包含关系<<include>>【区别在：是否必需，包含关系是必需的】

扩展关系<<extend>>

泛化关系

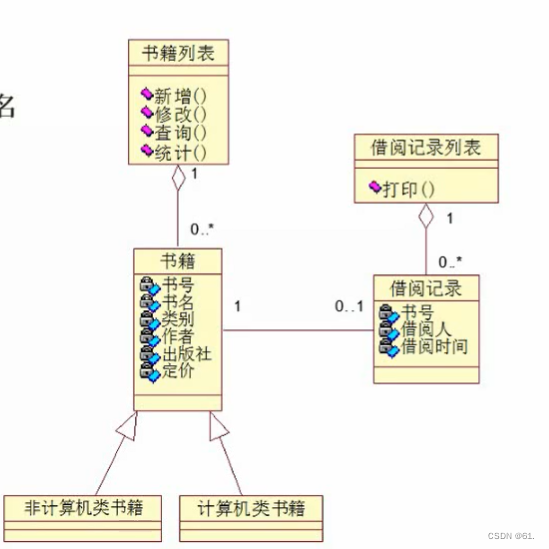

14.1.3 类图

①填类名，方法名，属性名

②填多重度

1:表示一个集合中的一个对象对应另一个集合中1个对象。

0..*:表示一个集合中的一个对象对应另一个集合中的0个或多个对象。(可以不对应)

1..*∶表示一个集合中的一个对象对应另一个集合中的一个或多个对象。(至少对应一个)

*:表示一个集合中的一个对象对应另一个集合中的多个的对象。

③填关系

依赖关系

泛化关系

关联关系

聚合关系

组合关系

实现关系

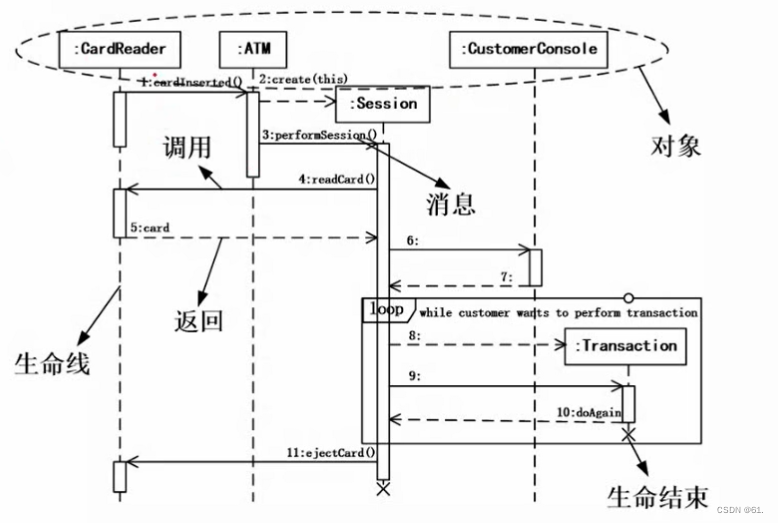

14.1.4顺序图

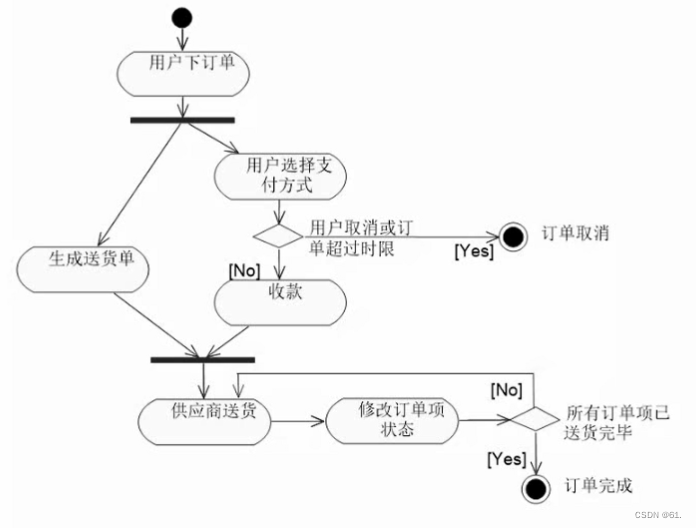

14.1.5活动图

活动图能够表现整个处理流程的基本情况以及分支状态。

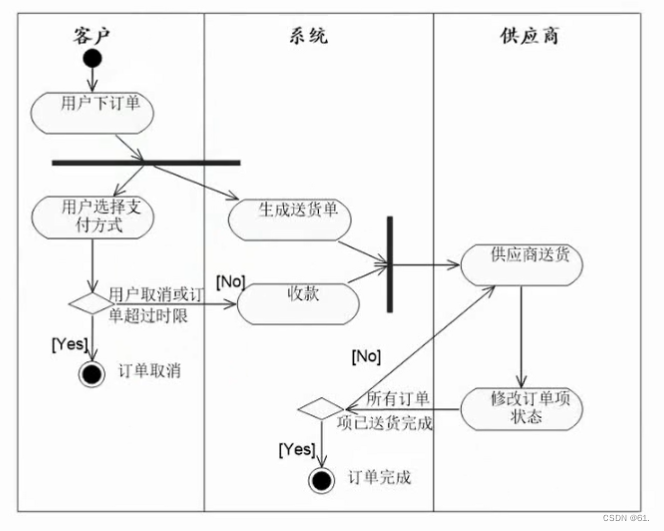

带泳道的活动图

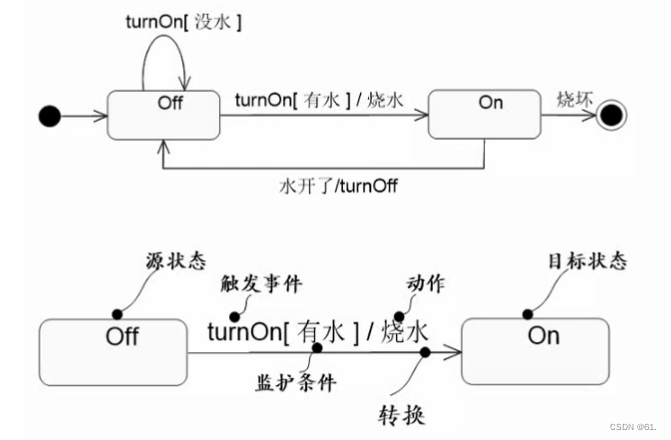

14.1.6状态图

状态图表现为状态的变迁

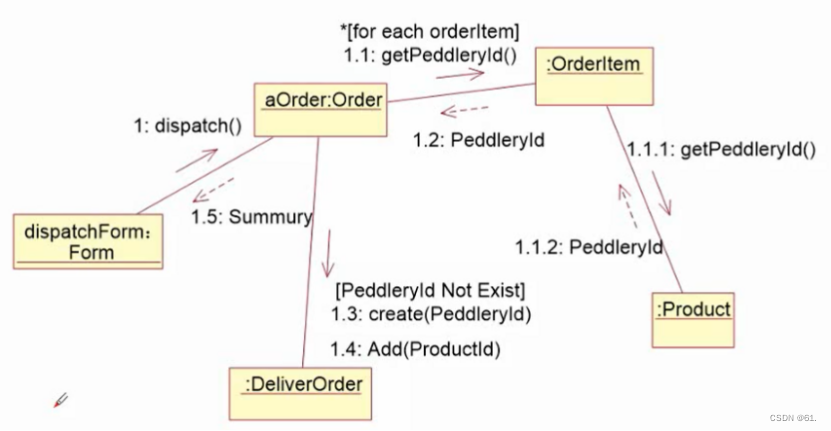

14.1.7通信图

通信图又称为协作图，是顺序图的另一种表达方式，没有那么强调时间顺序
