一、引言

在学术研究领域，论文和作者之间的关系复杂且重要。如何设计一个高效的数据库模型来管理这些数据，成为一项关键任务。那么，论文和作者之间存在复杂的关系，如何设计数据库模型来管理这些数据呢？

本文三桥君将详细讲解如何通过绘制 ER 图并将其转换为关系模式，完成数据模型的设计。

二、ER 图设计

1. 实体与属性

在设计数据库时，首先需要明确实体及其属性。以下是论文与作者涉及的实体及其属性：

实体	属性
论文	题目、期刊名称、年份、期刊号
作者	姓名、单位地址

2. 实体间关系

接下来，需要明确实体间的关系：

实体关系	详情
论文与作者	多对多关系，一篇论文可以有多个作者，且每位作者写过多篇论文。在每一篇论文中，作者有顺序号。

3. ER 图绘制

通过工具绘制 ER 图，明确各实体及其关系。比如：

• 使用矩形表示实体，椭圆表示属性，菱形表示关系。
• 标注关系类型（如 M:N）。

三、关系模式转换

1. 关系模式定义

将 ER 图转换为关系模式，定义各表的结构：

表名	结构
论文表	题目（主键）、期刊名称、年份、期刊号
作者表	姓名（主键）、单位地址
论文作者表	题目（外键）、姓名（外键）、作者顺序号

2. 主键与外键

类型	详情
主键	唯一标识每条记录的字段，如“题目”
外键	建立表间关系的字段，如“题目”在论文作者表中作为外键

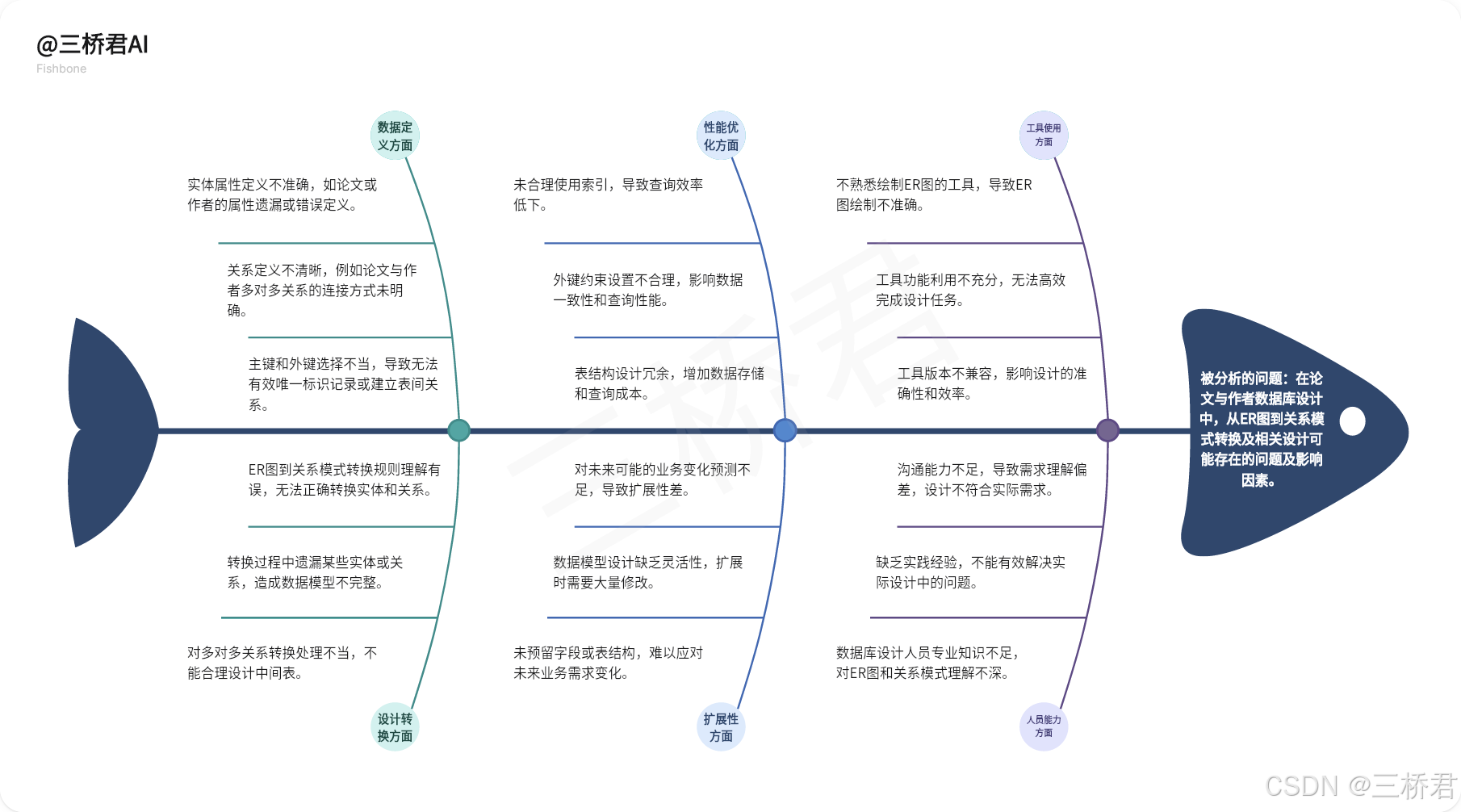

四、深入分析子问题

1. ER 图与关系模式的对应关系

将 ER 图中的实体和关系转换为关系模式。比如：

• 论文与作者的多对多关系，通过“论文作者表”实现。

2. 关系模式的优化

设计关系模式时，需考虑查询效率和数据完整性：

优化方式	详情
索引	在常用查询字段上创建索引，提高查询性能
外键约束	设置外键约束，保证数据一致性

3. 数据模型的扩展性

设计数据模型时，需考虑未来需求的变化：

扩展方式	详情
预留字段	在表中预留字段，便于后续扩展
灵活表结构	设计灵活的表结构，支持新增实体或属性

五、实战讲解

题目

现有论文和作者两个实体，论文实体的属性包括题目、期刊名称、年份、期刊号；作者实体的属性包括姓名、单位地址；一篇论文可以有多个作者，且每位作者写过多篇论文，在每一篇论文中有作者的顺序号。请完成以下操作
（1）试画出ER图，并在图上注明属性、联系类型；
（2）将ER图转换成关系模式；
（3）指出每个关系模式的主键和外键
（如果存在）。

答案

解析

如果不清楚这种题怎么做、以及解题办法，请看这篇文章。
浅析如何把ER模型转换为关系模式

六、总结

通过 ER 图和关系模式的设计，可以高效管理论文和作者的数据。三桥君认为掌握数据库设计方法，能够提升数据管理的效率和灵活性。

通过以上内容，我们详细介绍了论文与作者数据库的设计过程，从 ER 图到关系模式的转换，以及优化和扩展性的考虑。三桥君希望这些知识能够帮助你在实际项目中更好地设计数据库模型。
