EFLK日志搭建(包含Redis)

一、ELK概述

1.1 传统ELK的经典框架

ELK是一组开源软件的简称，其包括Elasticsearch、Logstash 和 Kibana。ELK最近几年发展迅速，已经成为目前最流行的集中式日志解决方案。

• Elasticsearch

  能对大容量的数据进行接近实时的存储，搜索和分析操作。 本项目中主要通过Elasticsearch存储所有获取的日志。

• Logstash

  数据收集引擎，它支持动态的的从各种数据源获取数据，并对数据进行过滤，分析，丰富，统一格式等操作，然后存储到用户指定的位置。

• Kibana

  数据分析与可视化平台，对Elasticsearch存储的数据进行可视化分析，通过表格的形式展现出来。

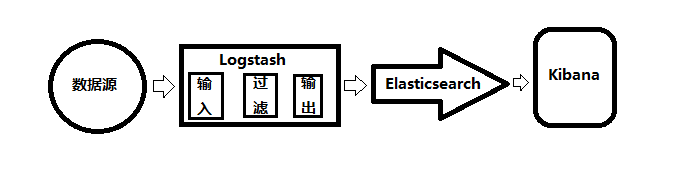

单一的架构，logstash作为日志搜集器，从数据源采集数据，并对数据进行过滤，格式化处理，然后交由Elasticsearch存储，kibana对日志进行可视化处理。

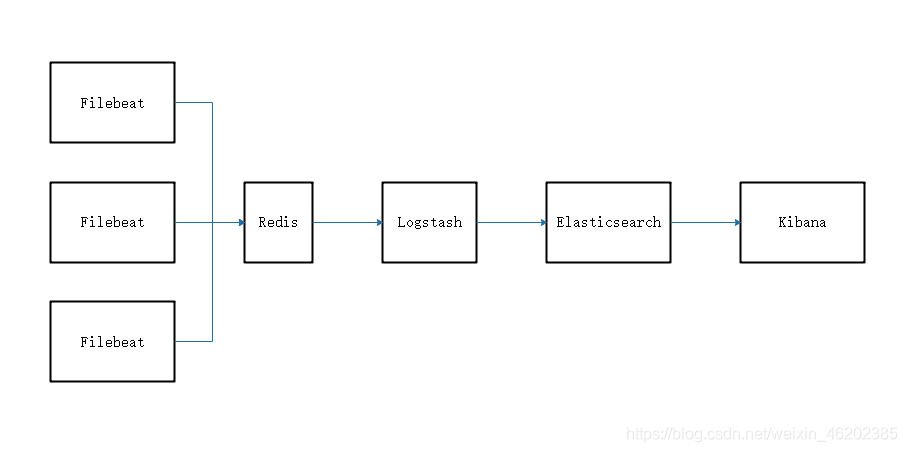

1.2 EFLK框架

相比原来添加了以下组件

• Filebeat

  轻量级的开源日志文件数据搜集器。通常在需要采集数据的客户端安装Filebeat,并指定目录与日志格式,Filebeat就能快速收集数据，并发送给logstash进行解析，或是直接发给Elasticsearch存储。

• Redis

  NoSQL数据库(key-value)，也数据轻型消息队列，不仅可以对高并发日志进行削峰还可以对整个架构进行解耦

其中Redis也可以使用其他组件替代，如Kafka(后续会撰写Kafka的搭建)

Kafka当作中间件的博文见EFLK+Kafak

二、EFLK框架案例部署

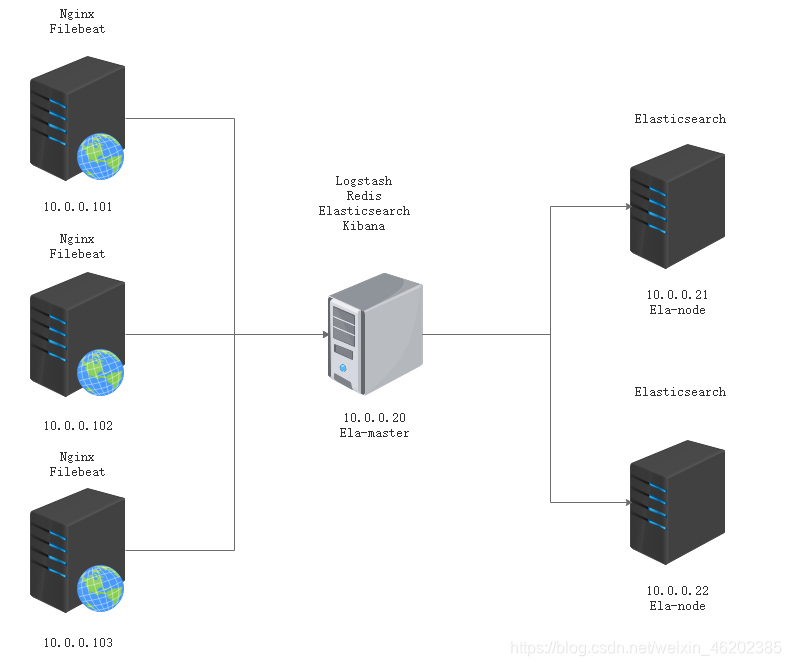

2.1 拓扑图

2.2 案例部署

2.2.1 Nginx服务器配置

以 10.0.0.101 为例，其余相同(相关IP地址设置修改)

[root@localhost ~]# wget -O /etc/yum.repos.d/epel.repo http:/mirrors.aliyun.com/repo/epel-7.repo
[root@localhost ~]# yum -y install nginx httpd-tools
[root@localhost ~]# yum -y install https://mirrors.tuna.tsinghua.edu.cn/elasticstack/6.x/yum/6.6.0/filebeat-6.6.0-x86_64.rpm
[root@localhost ~]# vi /etc/filebeat/filebeat.yml
# 相关修改为

filebeat.inputs:
- type: log
  enabled: true
  paths:
    - /var/log/nginx/access.log
  json.keys_under_root: true
  json.overwrite_keys: true
  tags: ["access"]

- type: log
  enabled: true
  paths:
    - /var/log/nginx/error.log
  tags: ["error"]

setup.template.settings:
  index.number_of_shards: 3

setup.kibana:

output.redis:
  hosts: ["10.0.0.20:6379"]
  key: "filebeat"
  db: 0
  timeout: 5

[root@localhost ~]# systemctl restart filebeat

2.2.2 Ela-master服务器配置

ELK的搭建见博文ELK

Redis的搭建见博文Reids

# 使用logstash -f 监听redis的相关数据
[root@localhost conf.d]# vi /etc/logstash/conf.d/redis.conf
input {
  redis {
    host => "10.0.0.20"
    port => "6379"
    db => "0"
    key => "filebeat"
    data_type => "list"
  }
}

output {
  stdout {}
  if "access" in [tags] {
    elasticsearch {
      hosts => ["http://10.0.0.20:9200"]
      index => "nginx_access-%{+YYYY.MM.dd}"
      manage_template => false
    }
  }
  if "error" in [tags] {
    elasticsearch {
      hosts => ["http://10.0.0.20:9200"]
      index => "nginx_error-%{+YYYY.MM.dd}"
      manage_template => false
    }
  }
}

[root@ela-master ~]# /usr/share/logstash/bin/logstash -f /etc/logstash/conf.d/redis.conf

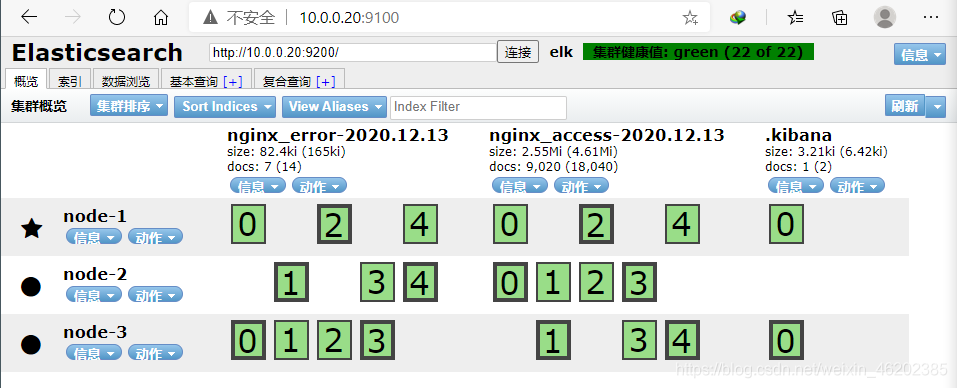

此时可以看到Ela上的相关数据

2.3 测试

# 使用压测工具测试正确及错误的网页
[root@localhost ~]# ab -n 1000 -c 20 http://10.0.0.101/
[root@localhost ~]# ab -n 1000 -c 20 http://10.0.0.101/index.jsp

Kibana创建后图表如下

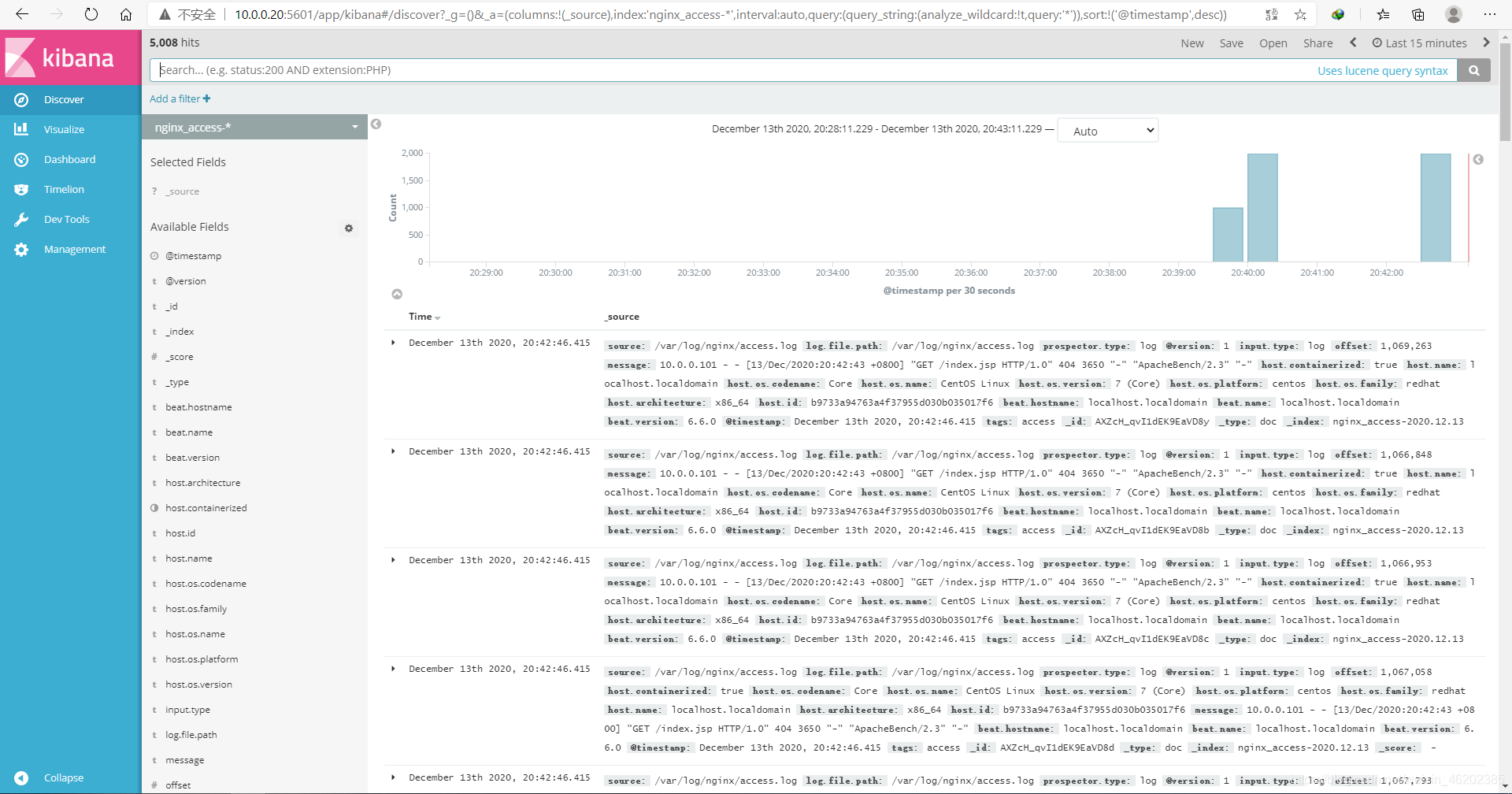

• nginx-access

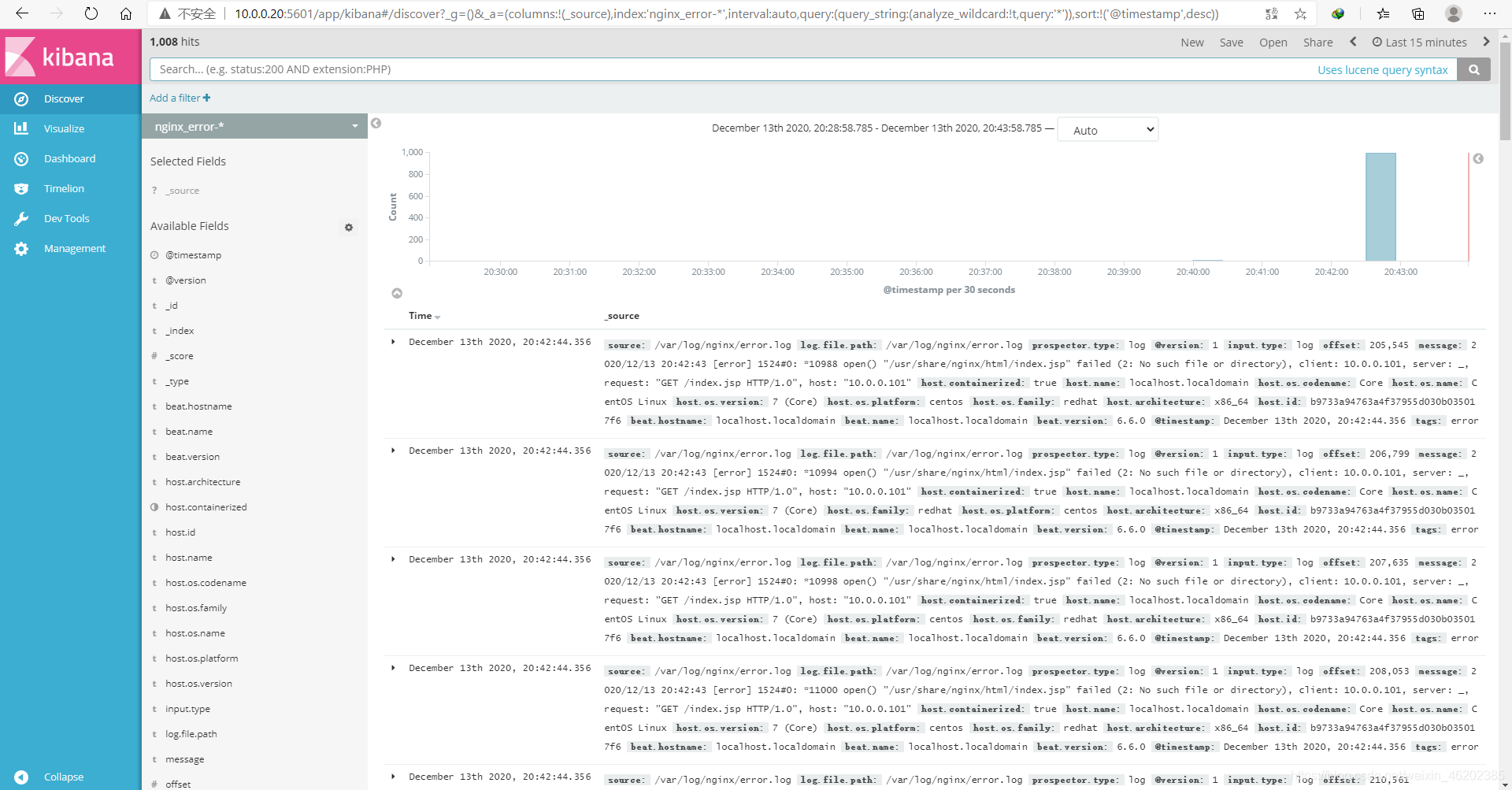

• nginx-error
