1、Proteus仿真STM32流水灯实验例程、详细步骤。

最新推荐文章于 2025-10-27 15:02:43 发布

原创

最新推荐文章于 2025-10-27 15:02:43 发布 · 4.8w 阅读

426 ·

CC 4.0 BY-SA版权

文章标签：

#stm32 #物联网

本文通过详细步骤介绍如何使用Proteus仿真STM32流水灯实验，从创建工程、配置原件、编写程序代码到设置晶振频率，最终展示实验成功运行的效果。

一、创建工程
（实验keil和proteus所用文件工程百度网盘链接，提取码为0f7c ，以下为链接：所用keil和proteus文件工程
）
1.点击创建新工程，输入工程名、安装路径。
在这里插入图片描述
2.选择从选中的模板中创建原理图（DEFAULT）。

3.选择不创建PCB布版设计。

4.选择创建固件项目，其中：系列选择Cortex-M3，Controller选择STM32F103R6，点击下一步，然后创建成功。

二、配置实验所需原件

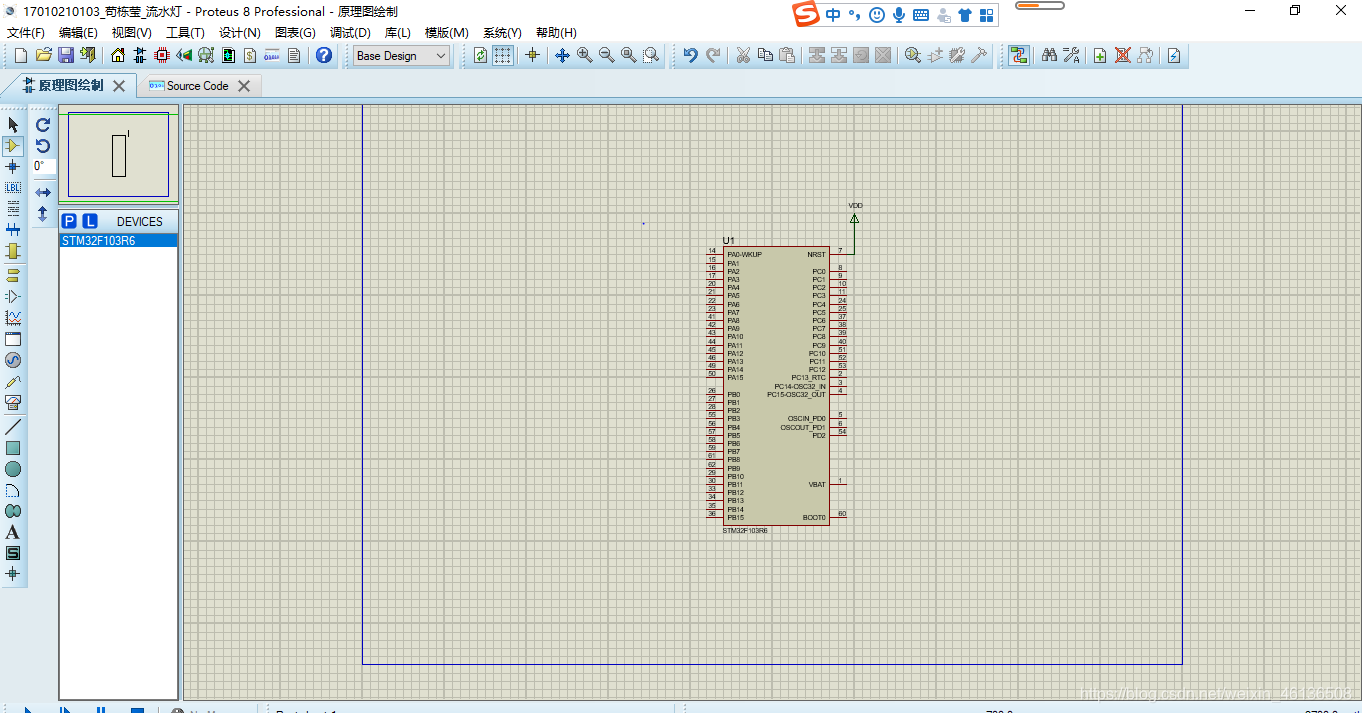

1.创建项目完成后就如下图所示，显示出自己所选的型号，STM32F103R6，系统并以配置好电源。
在这里插入图片描述

2.添加实验所需灯，点击左边P，然后进入下图，在关键字中输入LED-YELL

最低0.47元/天解锁文章
