在Proteus上进行LED流水灯的仿真

最新推荐文章于 2025-03-27 16:52:12 发布

qq_45907958

最新推荐文章于 2025-03-27 16:52:12 发布

阅读量3.1w

点赞数 45

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.youkuaiyun.com/qq_45907958/article/details/108951335

版权

本文介绍了使用Proteus和Keil软件进行LED流水灯的仿真与程序设计过程。首先详细阐述了在Proteus中搭建流水灯仿真电路的步骤，包括添加元器件、连接总线和LED灯。接着，通过Keil软件编写了51单片机的流水灯程序，并生成HEX文件。最后，将HEX文件下载到Proteus的单片机中，启动仿真，观察到流水灯正常工作。该实验不仅锻炼了软件操作能力，也加深了对单片机编程和硬件仿真的理解。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

目录

一、流水灯仿真图
二、程序编写
三、仿真结果
四、小结

一、流水灯仿真图

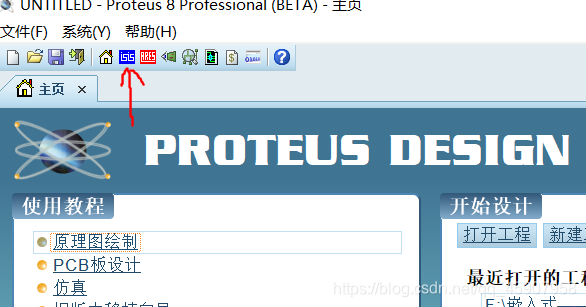

1、打开Proteus软件，然后点击左上角蓝色标志“isis”；

在这里插入图片描述

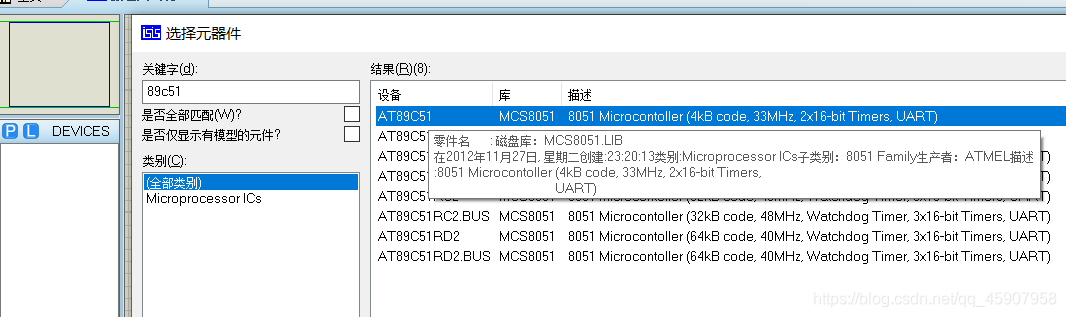

2、然后在左侧工具栏中点击“P”键选择元器件，在关键字中输入98c51，然后在“结果”栏中点击第一个，并点击确认。

在这里插入图片描述

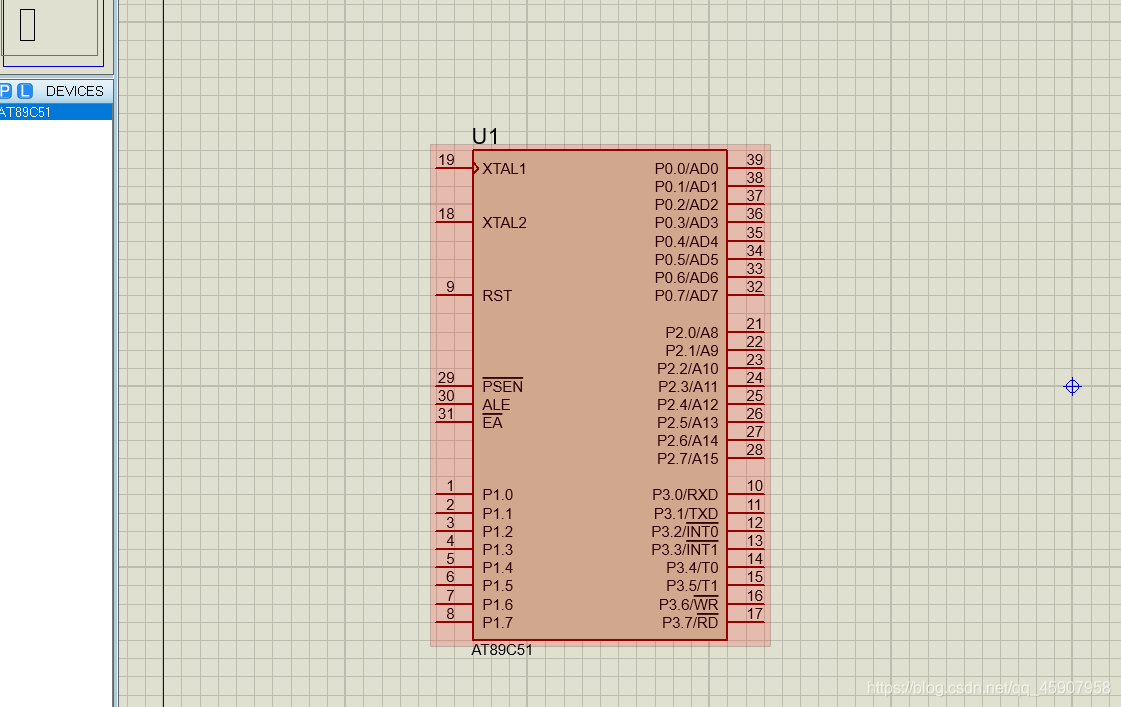

在仿真界面上单击，就会把元器件放在界面上。

在这里插入图片描述

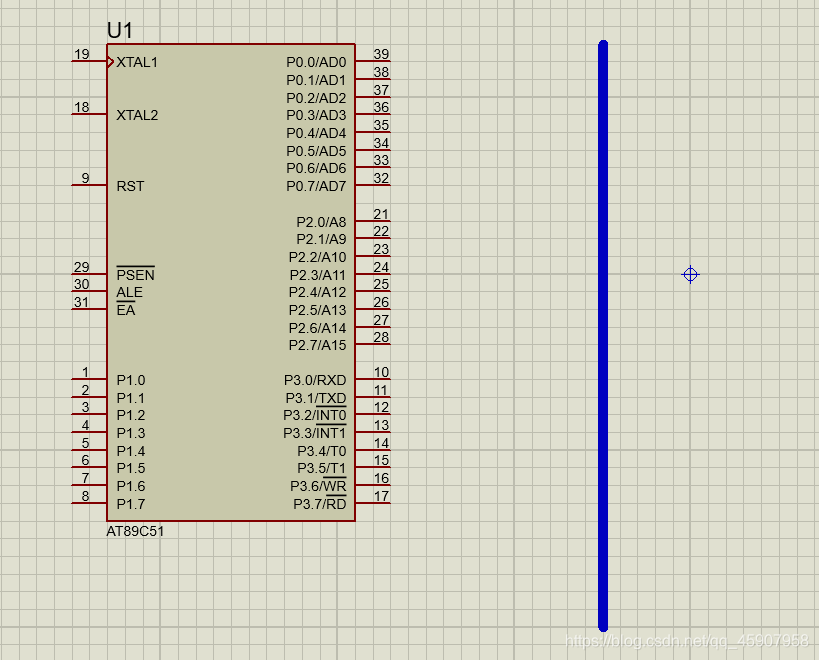

然后在最左侧工具栏中找到“总线模式”，在单片机的右侧画一条总线。

在这里插入图片描述
然后在总线和单片机之间用线依次连接（本次只用到单片机的P0口）；
注意：在连接总线的时候要注意总线的每条线要一一对应。

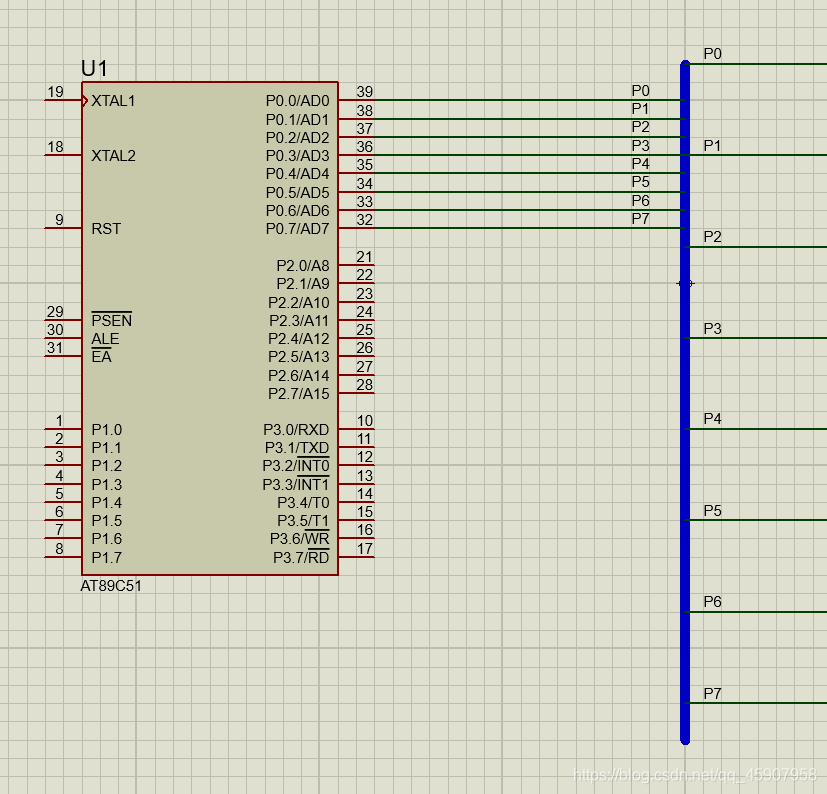

在这里插入图片描述
