IIC模拟读写EEPROM

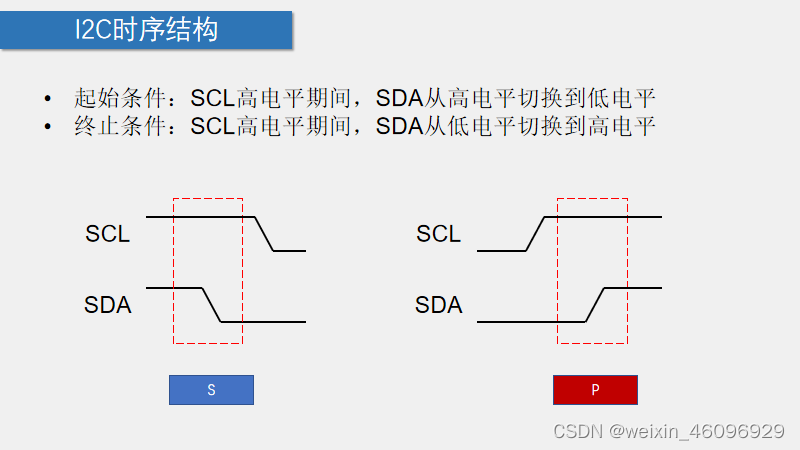

起始信号和终止信号

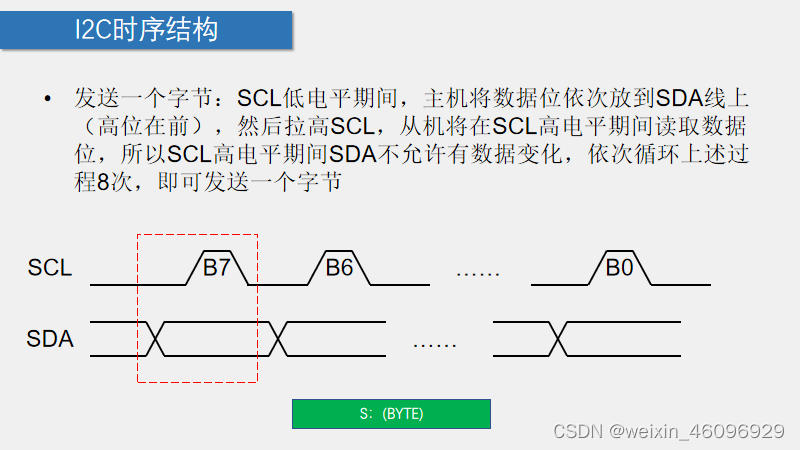

IIC发送时序

函数：

void i2c_SendByte(uint8_t _ucByte)
{
    uint8_t i;

    /* 先发送字节的高位bit7 */
    for (i = 0; i < 8; i++)
    {
        if (_ucByte & 0x80)        取出最高位，如果最高位是1，给数据线输入数据1
        {
            EEPROM_I2C_SDA_1();
        }
        else
        {
            EEPROM_I2C_SDA_0(); 最高位不是1，数据线输入0；
        }
        i2c_Delay();
        EEPROM_I2C_SCL_1();//拉高SCL在SCL高电平时候读取数据，SCL低电平期间不允许数据变化
        i2c_Delay();
        EEPROM_I2C_SCL_0();
        if (i == 7)
        {
             EEPROM_I2C_SDA_1(); // 释放总线/i=7即第八位写数据第八位为1；
        }
        _ucByte <<= 1;    /* 左移一个bit */
        i2c_Delay();
    }

}

51 发送一个字节（8位）

void IIC_Sendate(uint8_t byte)

{

unsigned char i;

for(i=0;i<8;i++)

{

IIC_SDA=byte&(0x80>>i);//取出最高位

IIC_SCL=1;

IIC_SDA=0;

}
}

发送函数

IIC硬件模拟的步骤：

1、初始GPIO和IIC相关的结构体

2、写入一个字节（根据EEPROM的写入时序进行写入的操作）

3、读取数据（EPPROM的读取时序）

4、等待函数，避免出现还没写完就开始读数据

（硬件模拟的时候一直卡在EV5事件出不来，原因是初始化IIC结构体的时候把开启时钟放到了后面）
