文章目录

一、准备工作
二、在CLion中使用CubeMX
三、总结
四、参考资料

一、准备工作

1、CLion简介

Clion是一款专门开发C以及C++所设计的跨平台的IDE。它是以IntelliJ为基础设计的，包含了许多智能功能来提高开发人员的生产力。这种强大的IDE帮助开发人员在Linux、OS X和Windows上来开发C/C++,同时它还能使用智能编辑器来提高代码质量、自动代码重构并且深度整合Cmake编译系统，从而提高开发人员的工作效率。

2、CLion安装

参考：Windows上CLion配置和使用教程

3、安装GCC

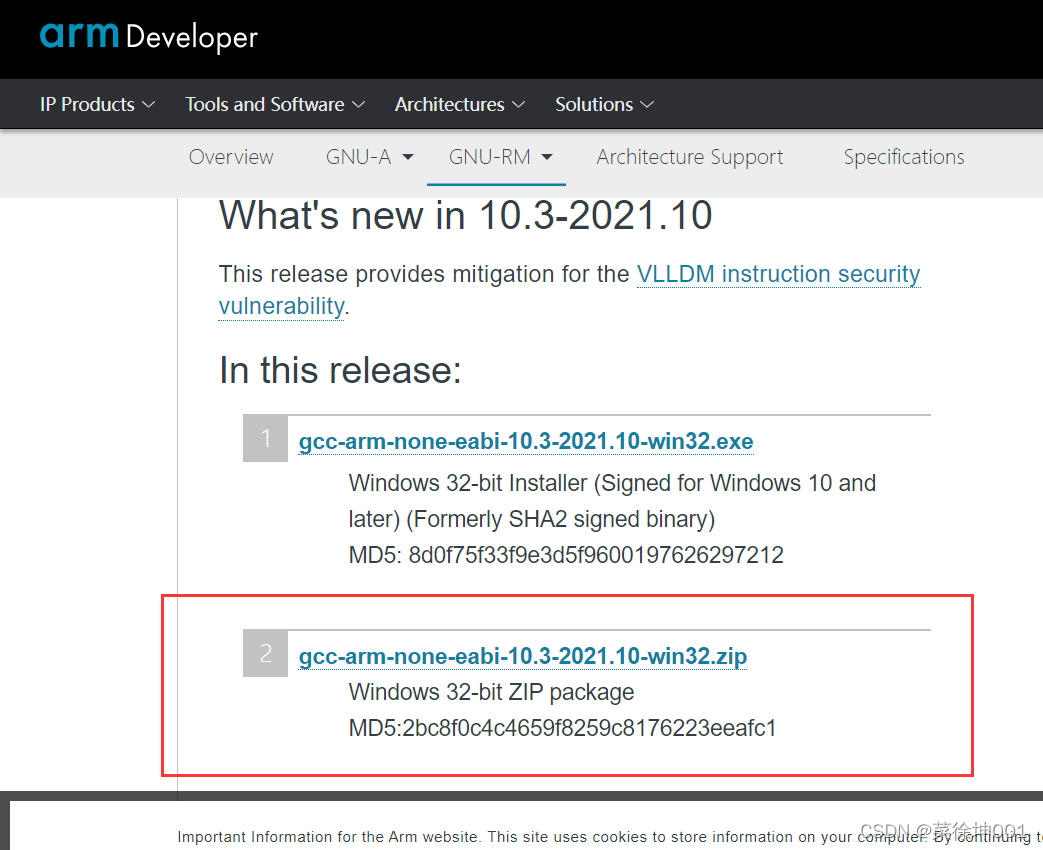

官方下载地址：https://developer.arm.com/tools-and-software/open-source-software/developer-tools/gnu-toolchain/gnu-rm/downloads
在这里插入图片描述

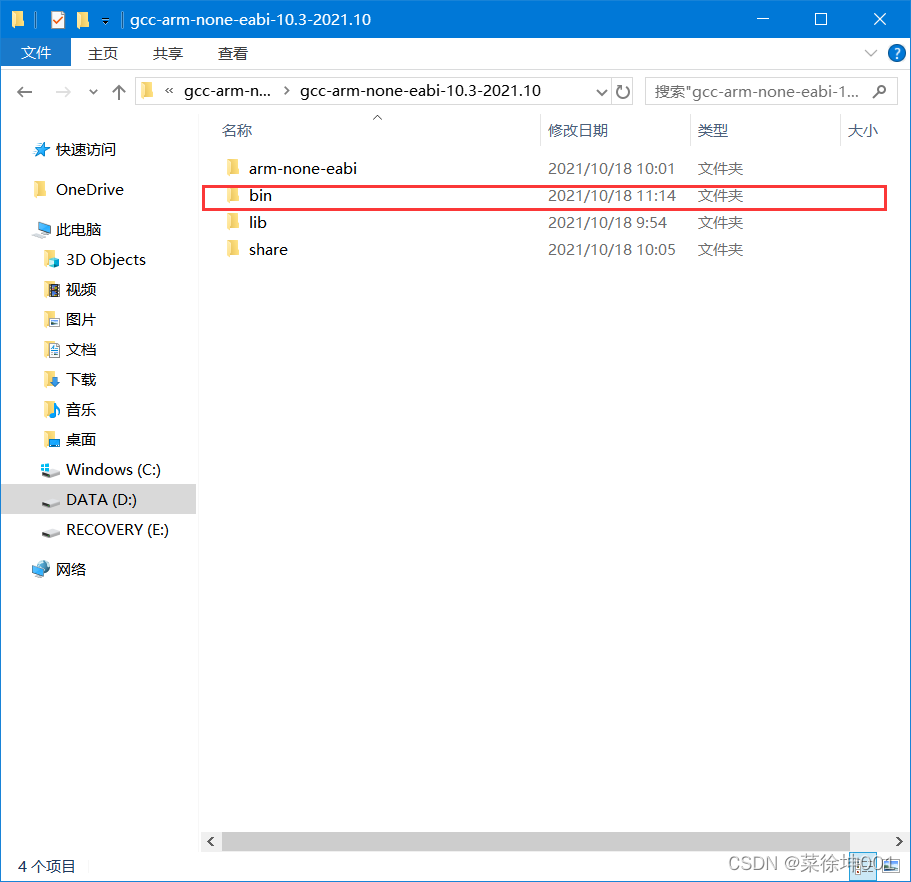

将bin路径添加到环境变量中

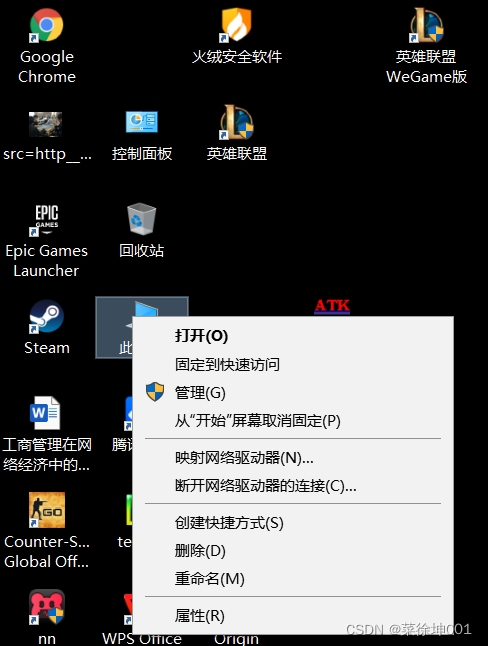

右键此电脑选择属性

在这里插入图片描述

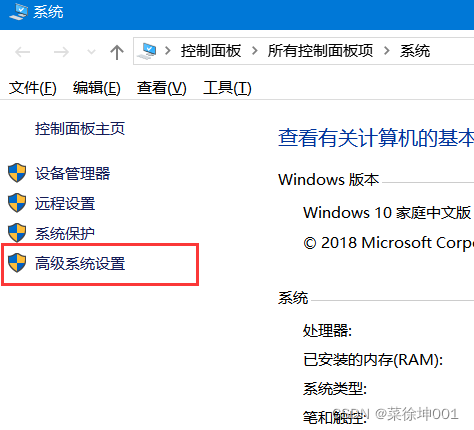

选择高级系统设置

在这里插入图片描述

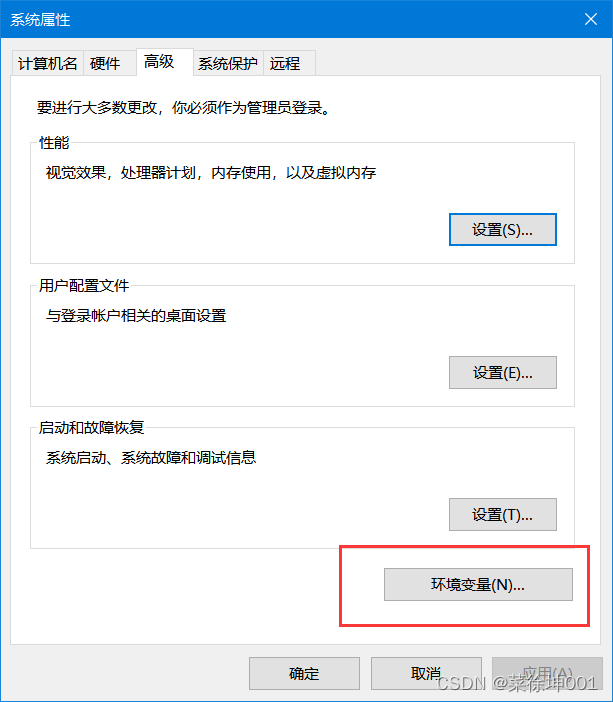

选择环境变量

在这里插入图片描述

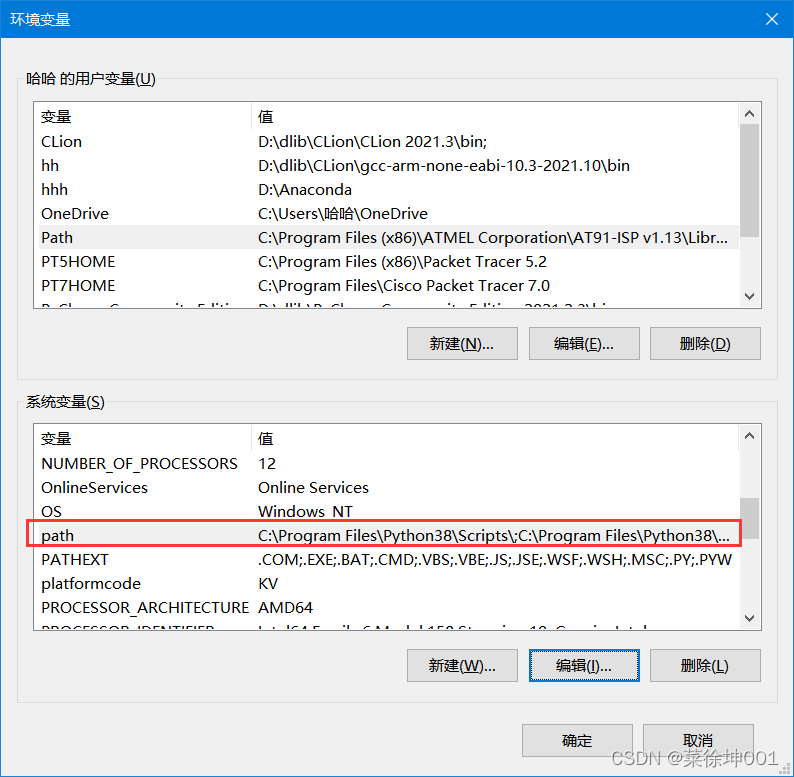

双击path

在这里插入图片描述

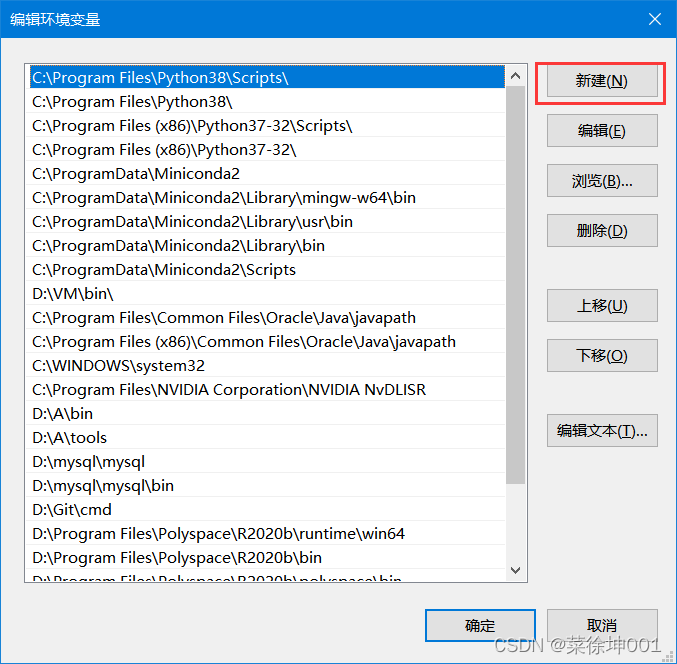

选择新建

在这里插入图片描述

在这里插入图片描述

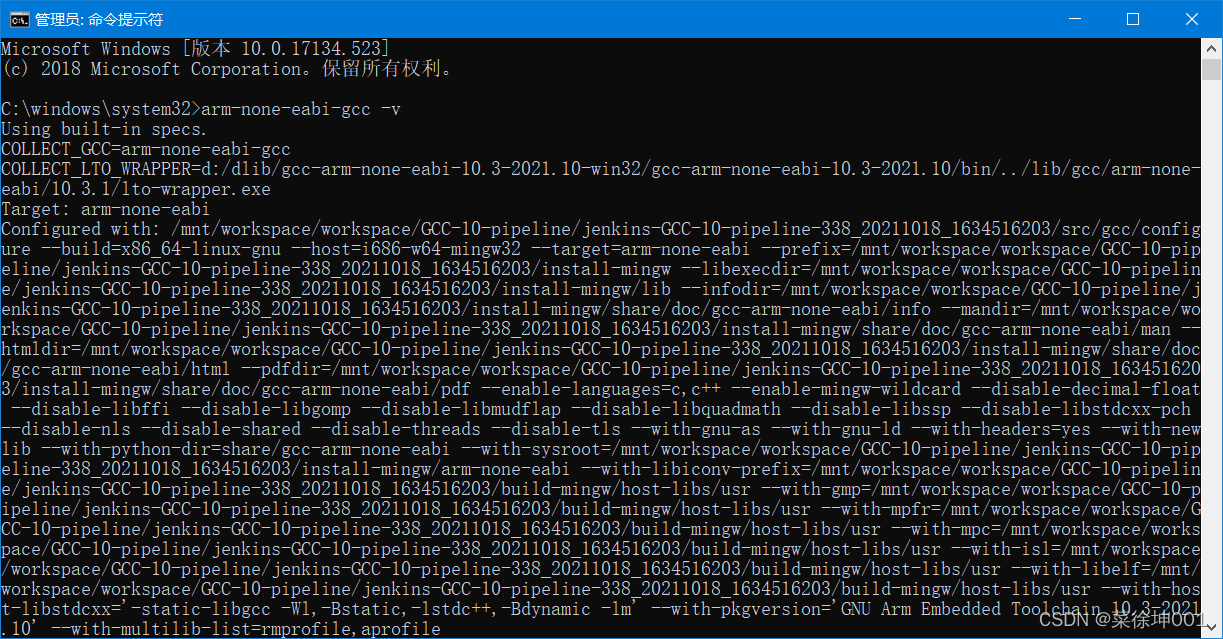

打开命令提示符，输入arm-none-eabi-gcc -v

在这里插入图片描述
如出现以上内容，则gcc配置完毕。

4.安装OpenOCD

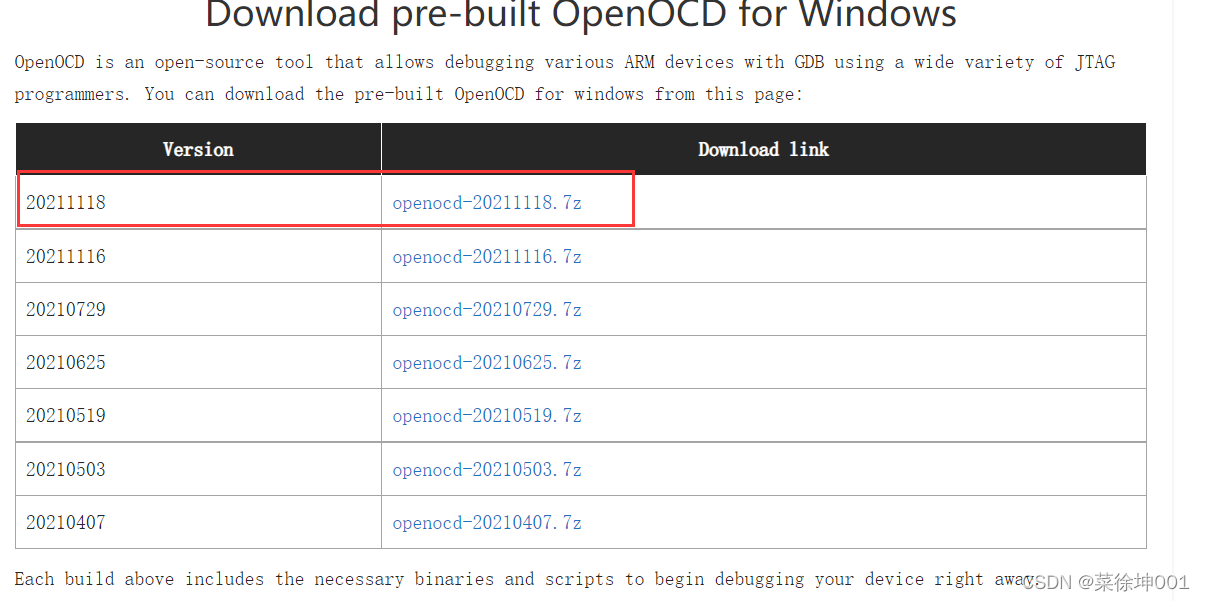

官网下载地址：https://gnutoolchains.com/arm-eabi/openocd/
在这里插入图片描述

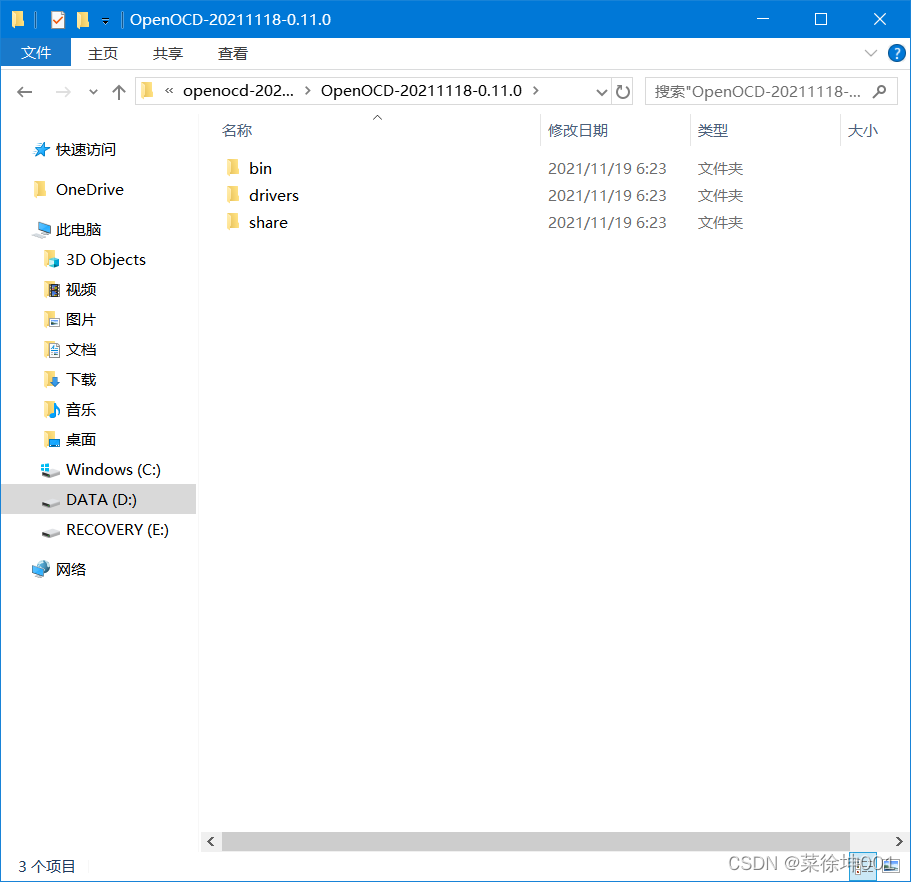

解压

在这里插入图片描述

5.配置CLion

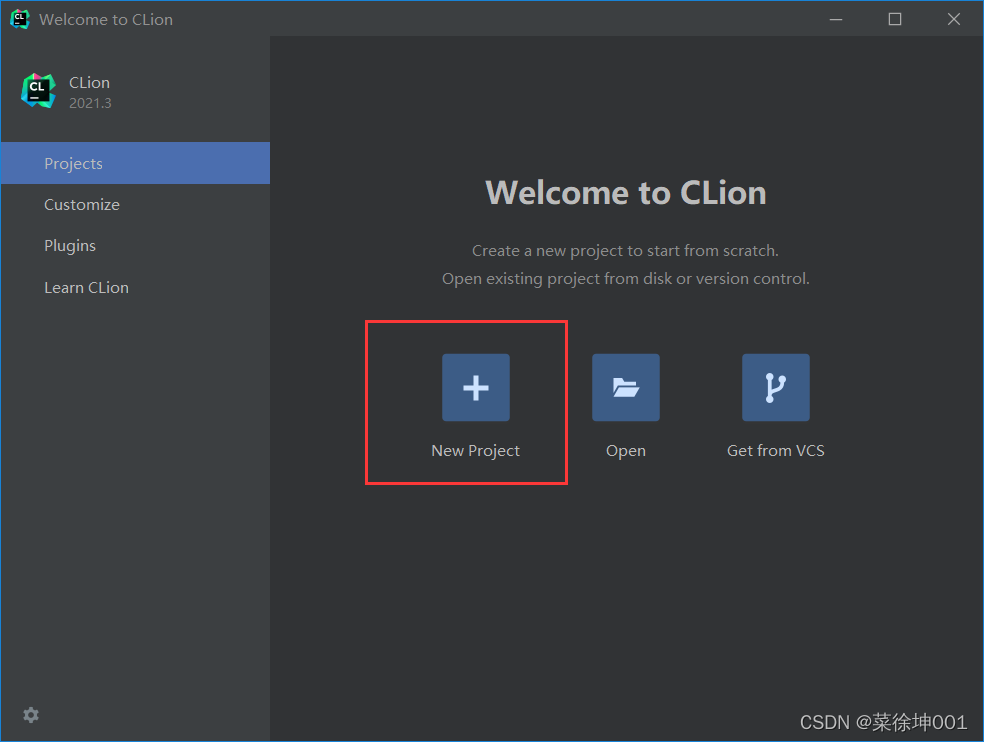

1、进入 CLion，新建一个工程
在这里插入图片描述

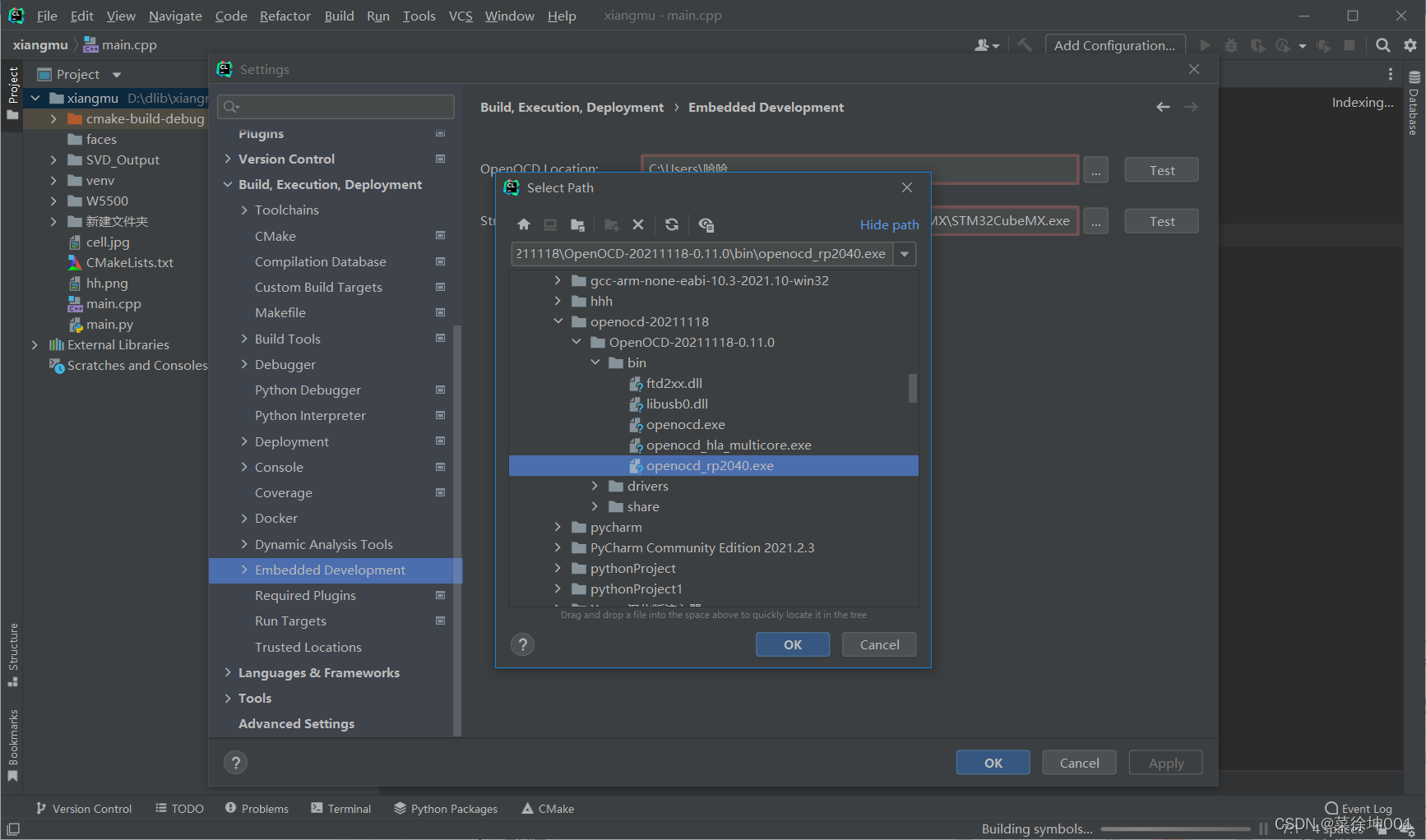

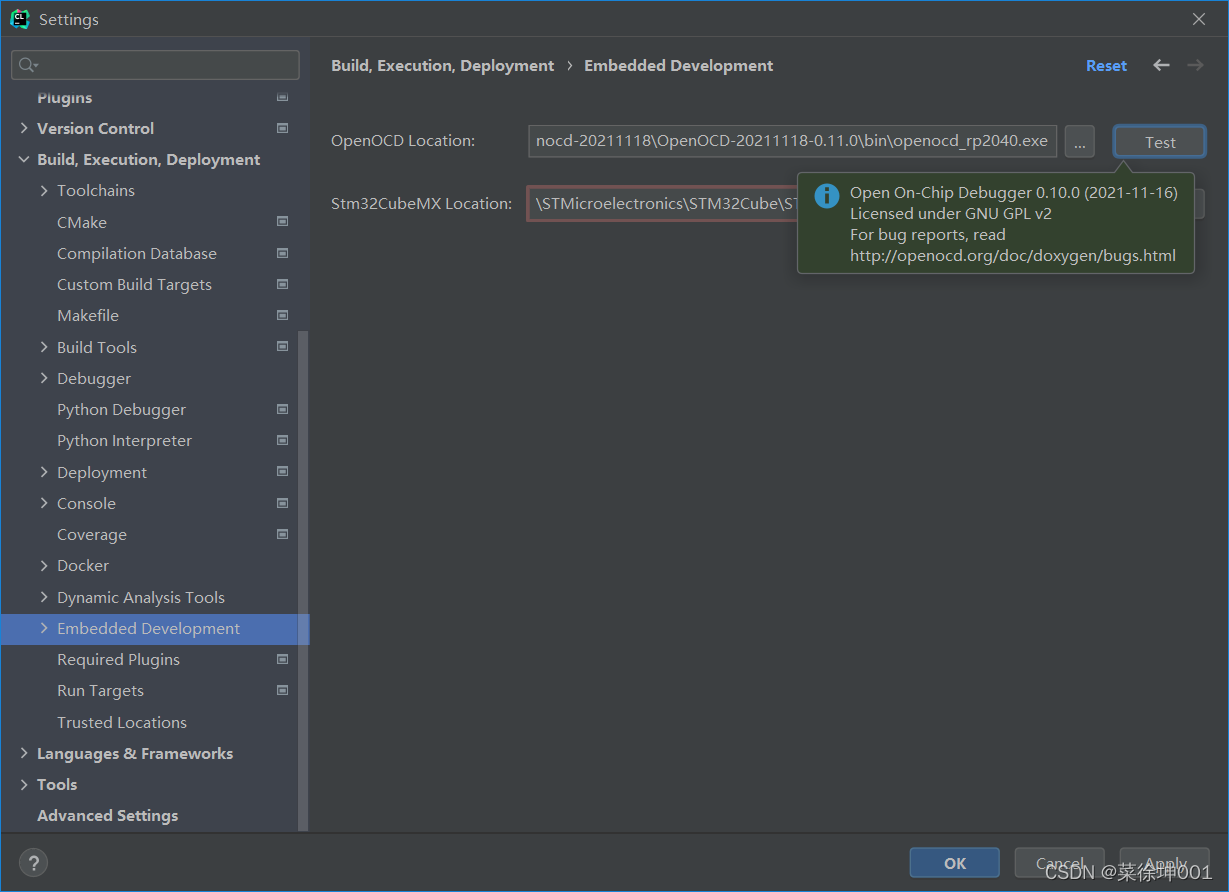

2、选择File-Settings-Build-Embedded Development，将右侧的 OpenOCD 文件目录转换到自己下载的位置，最后点击 Test 发现提示颜色为墨绿色，即代表配置成功。

点击test，出现下面提示则代表成功。

在这里插入图片描述

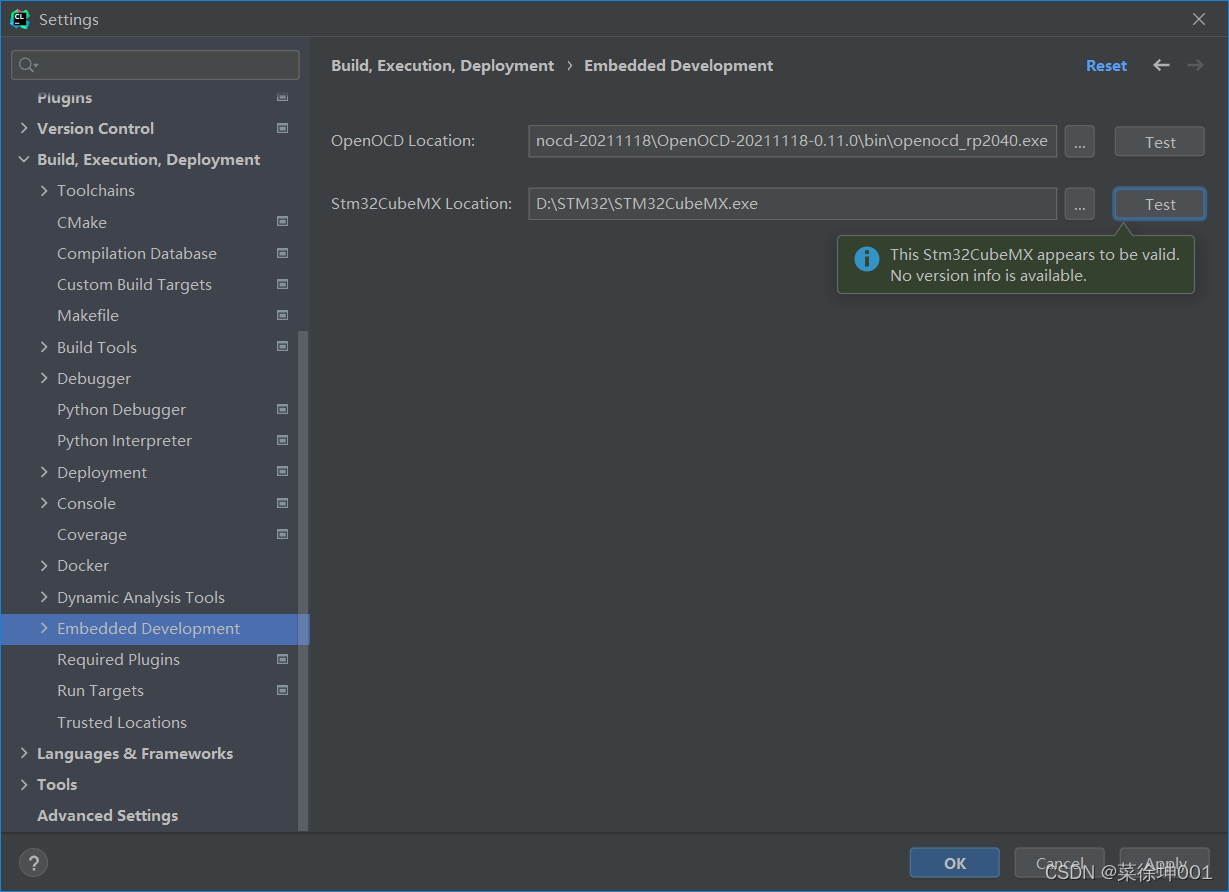

顺便也更改一下cubeMX。

在这里插入图片描述

二、在CLion中使用CubeMX

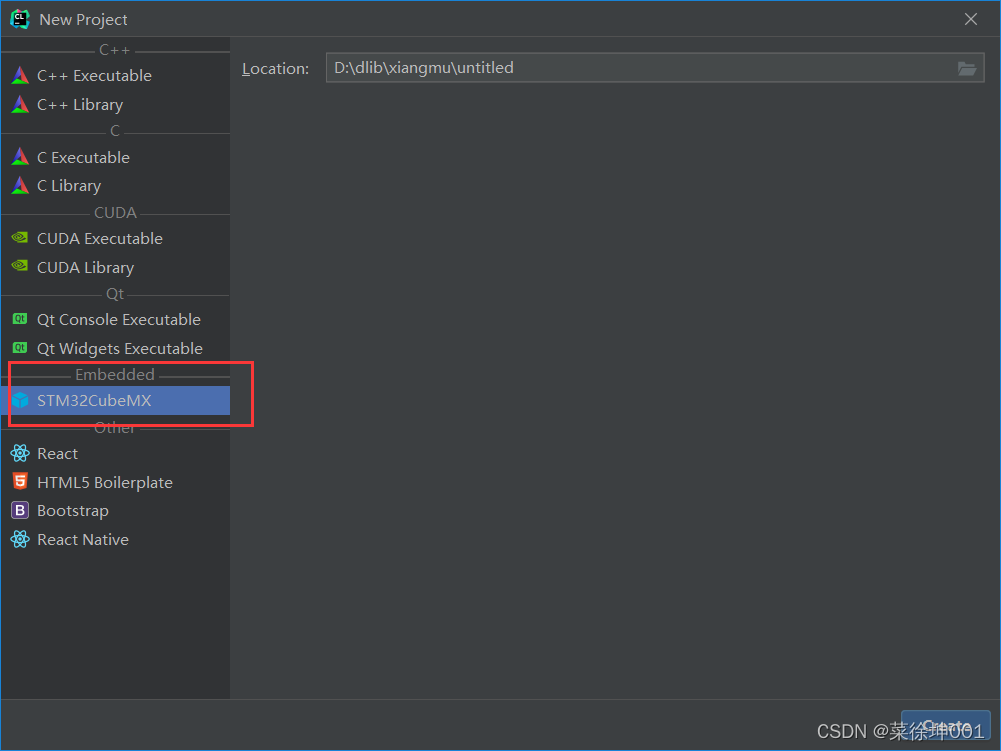

新建一个STM32CubeMX工程

在这里插入图片描述

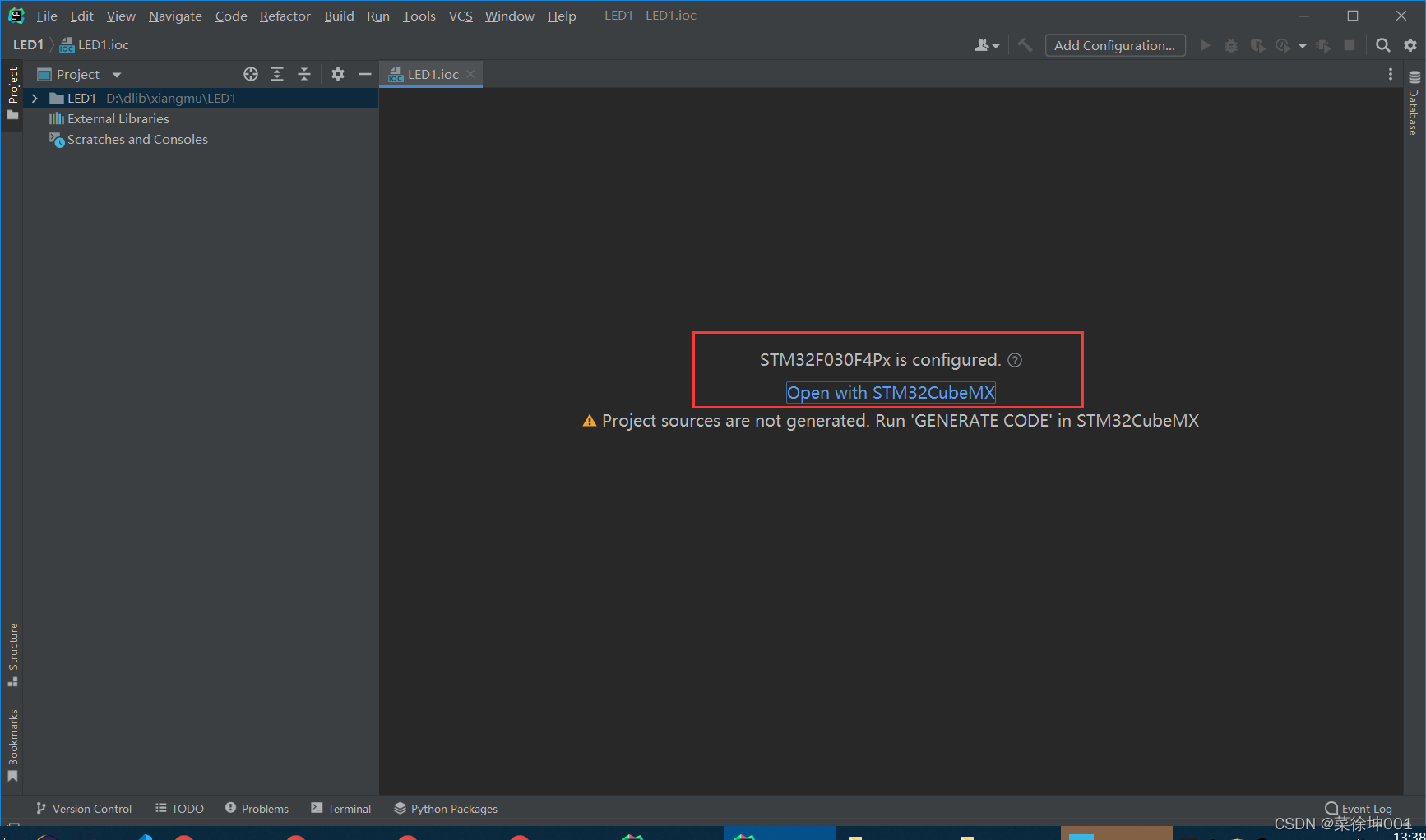

点击Open with STM32CubeMX

在这里插入图片描述

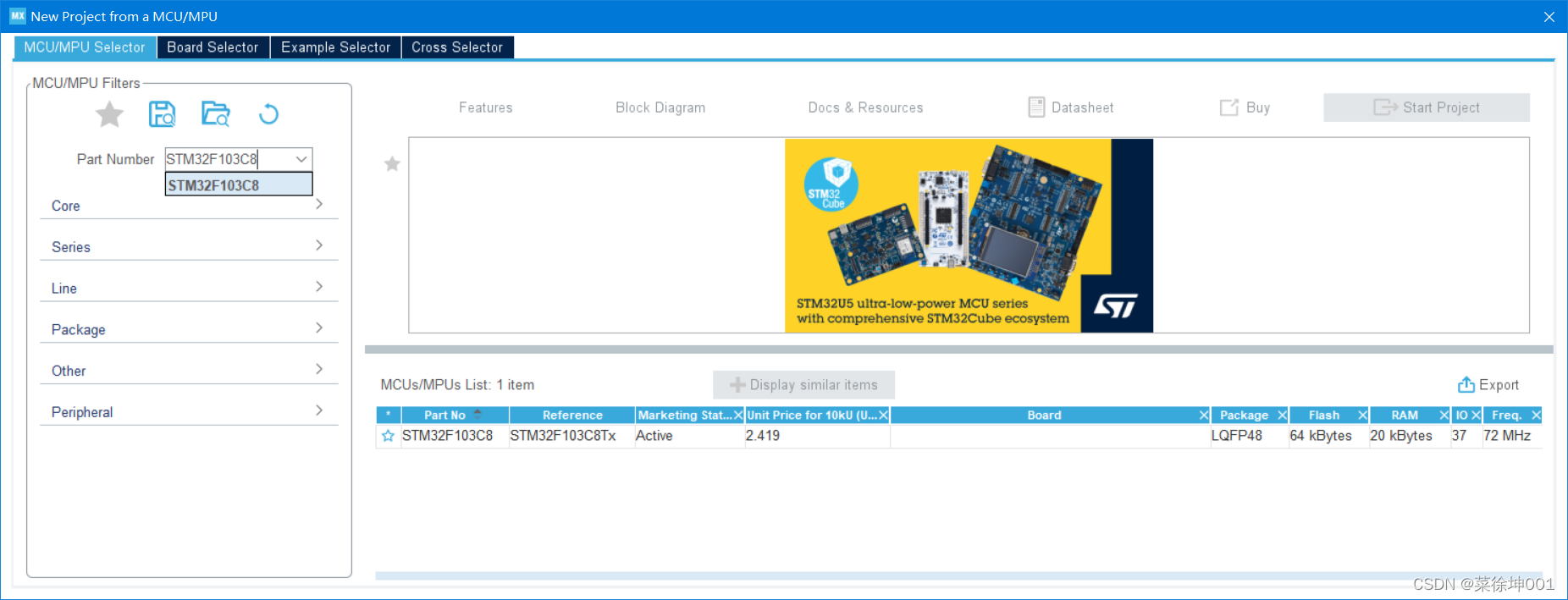

更换芯片为STM32F103C8

在这里插入图片描述

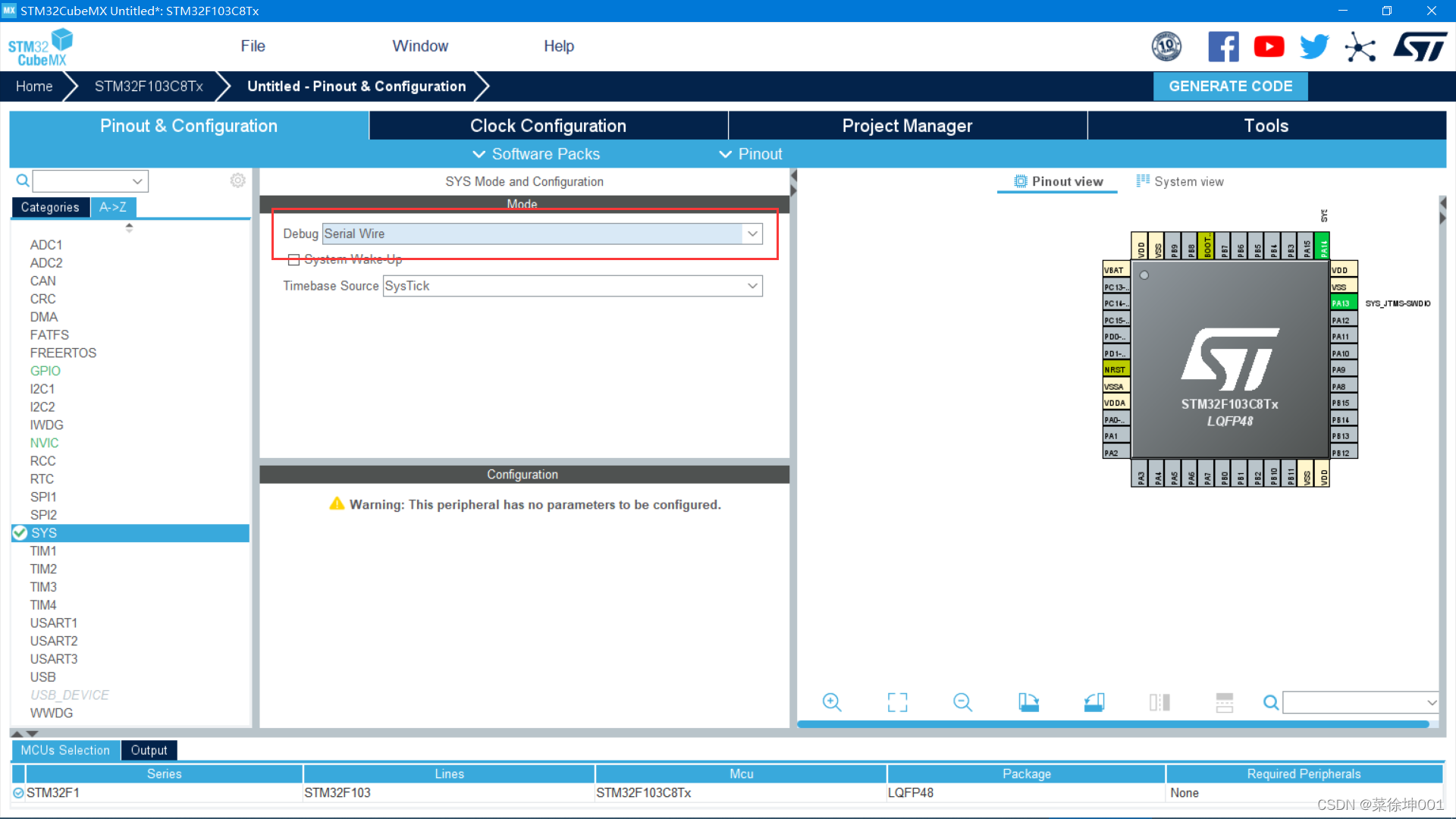

配置SYS

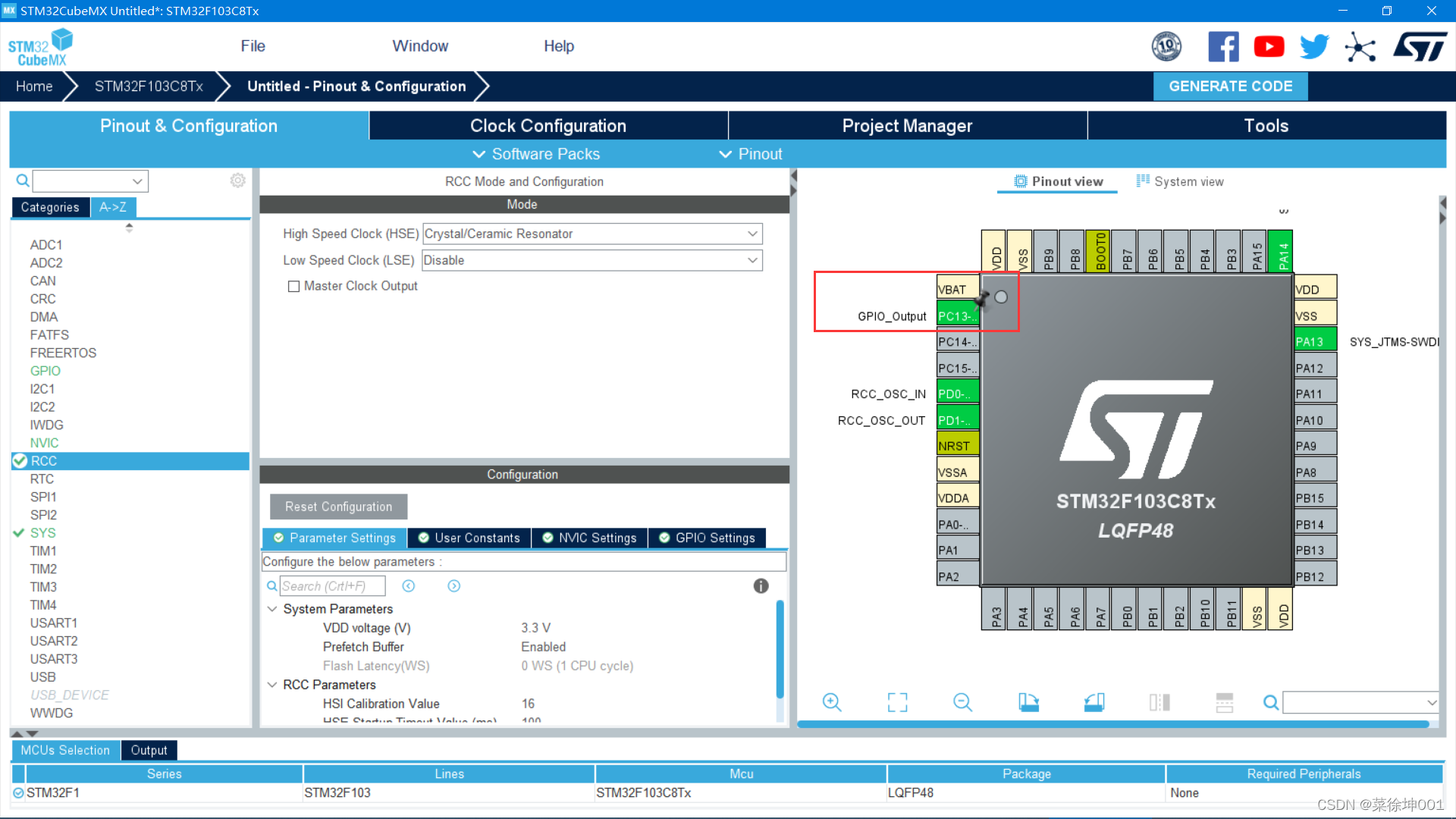

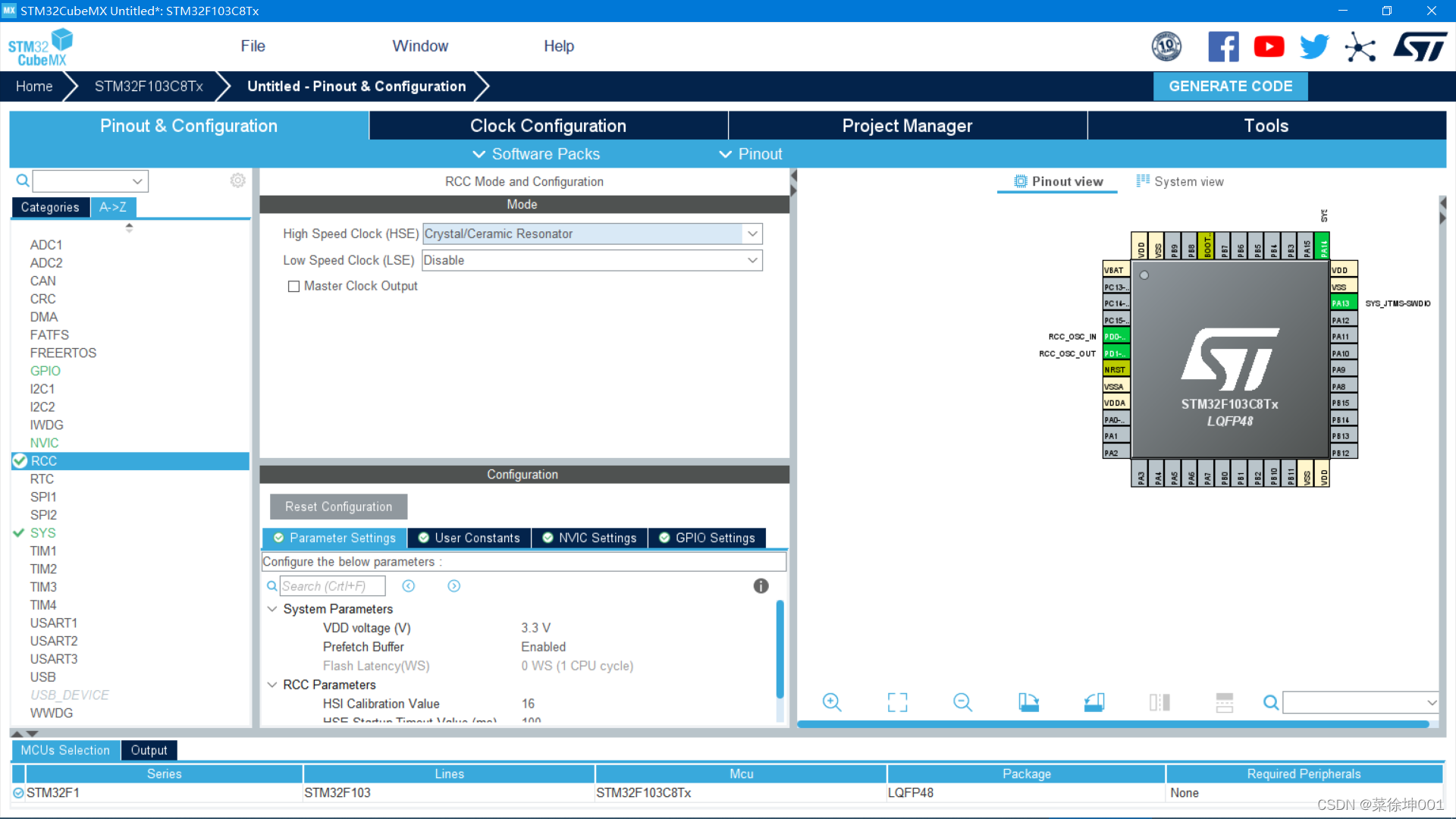

配置RCC

在这里插入图片描述
选择PC13为GPIO_Output来点亮LED灯

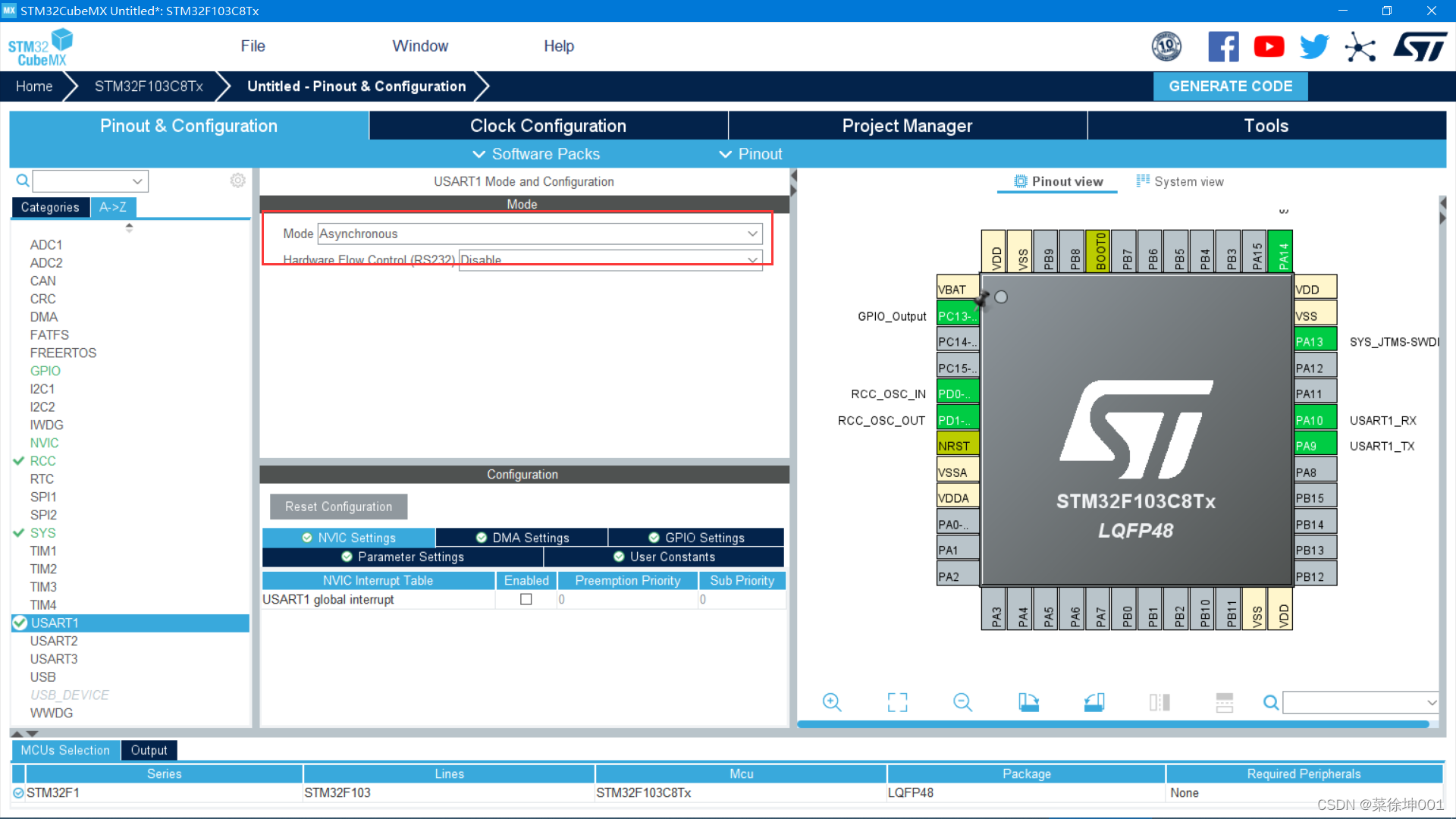

配置串口USTART1

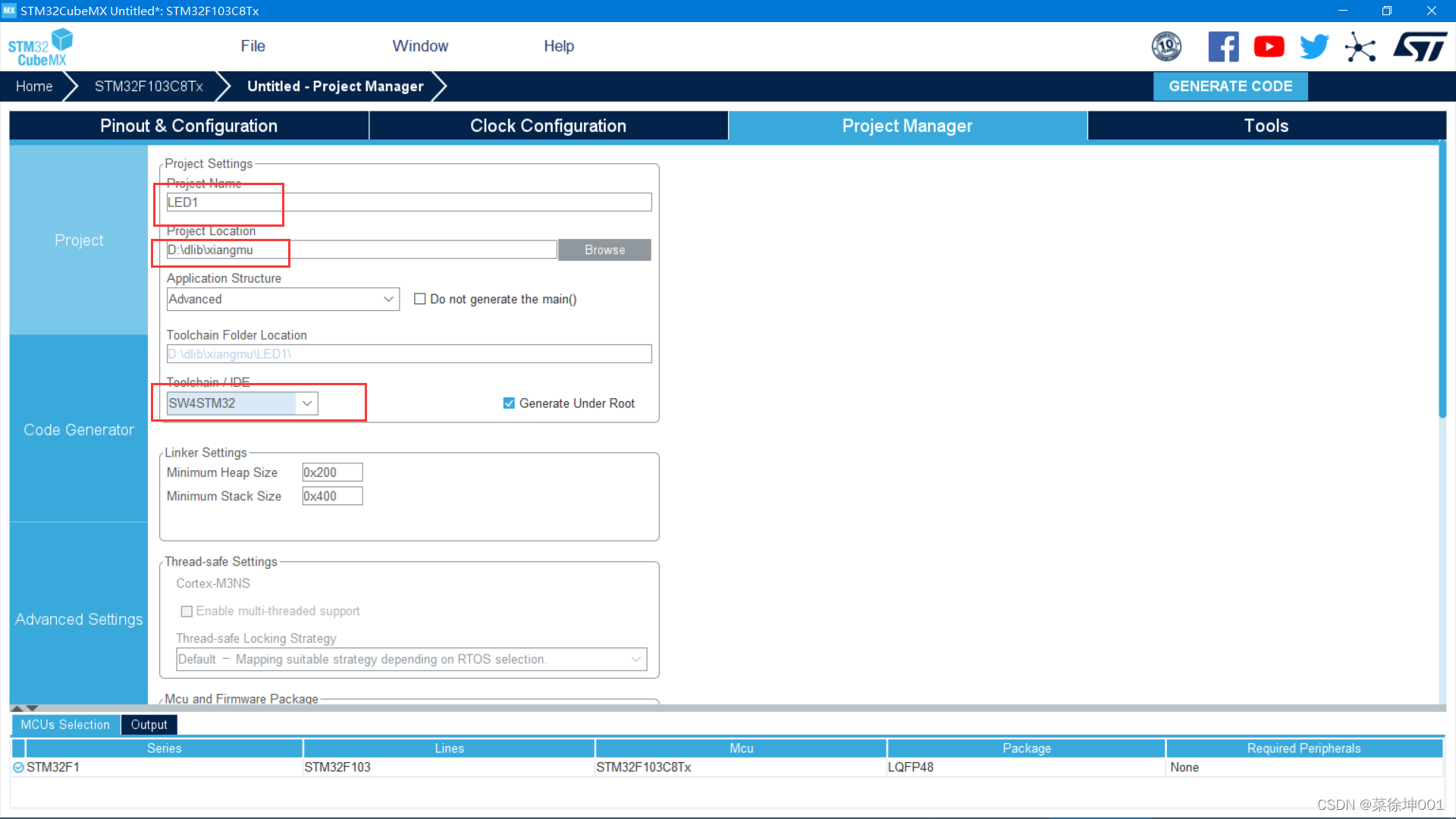

将工程文件名和路径设置成与CLion工程相同，以覆盖原有文件，" Toolchain/IDE "选择 SW4STM32。

在这里插入图片描述

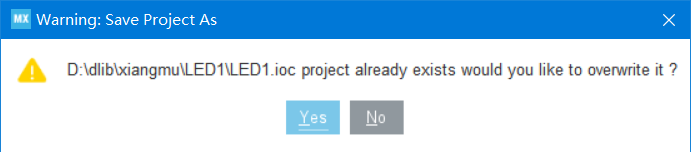

覆盖成功

在这里插入图片描述

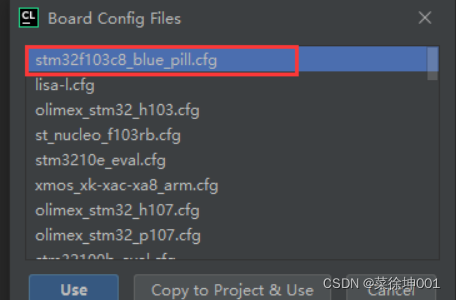

回到clion会弹出一个页面，选择stm32f103c8_blue_pill.cfg

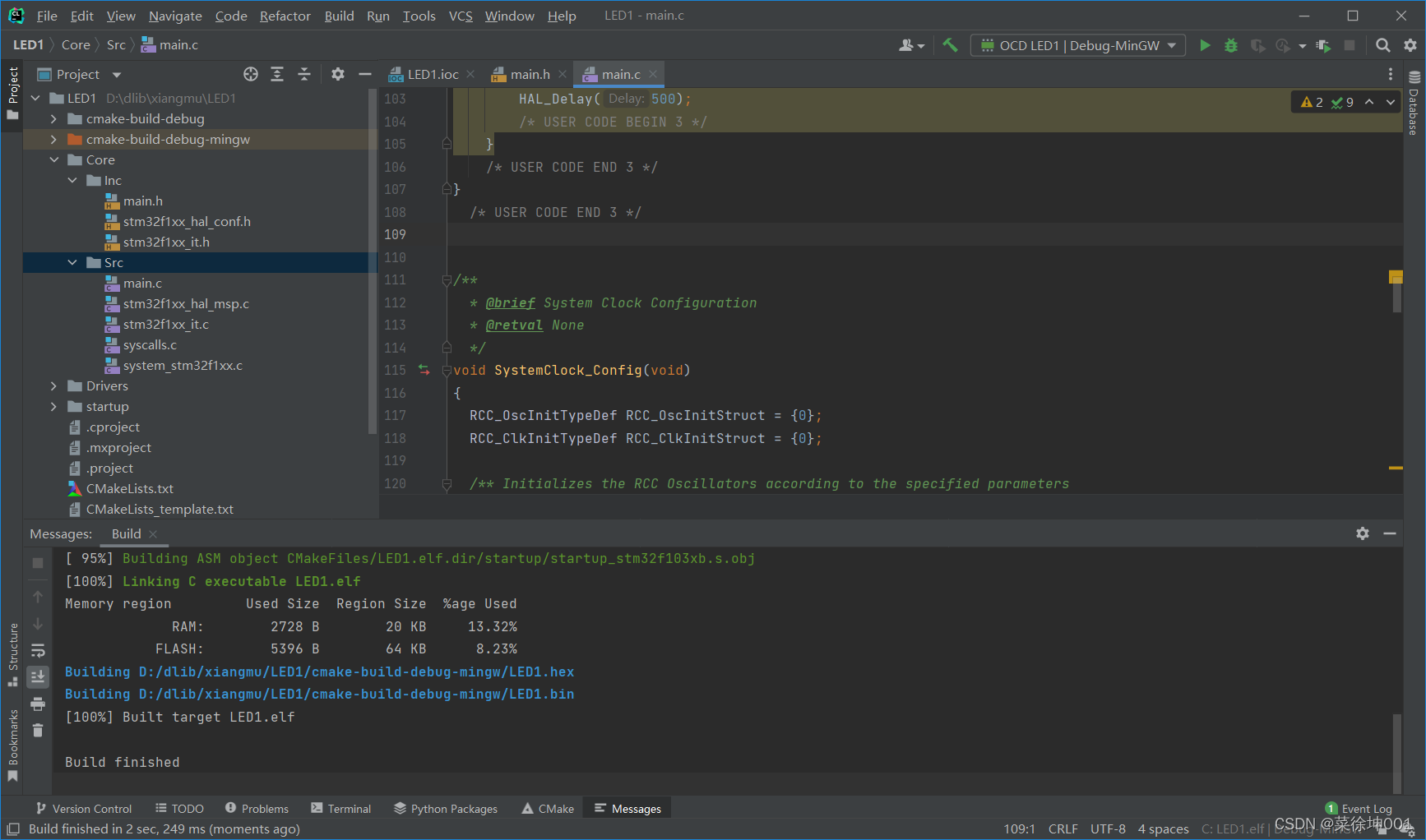

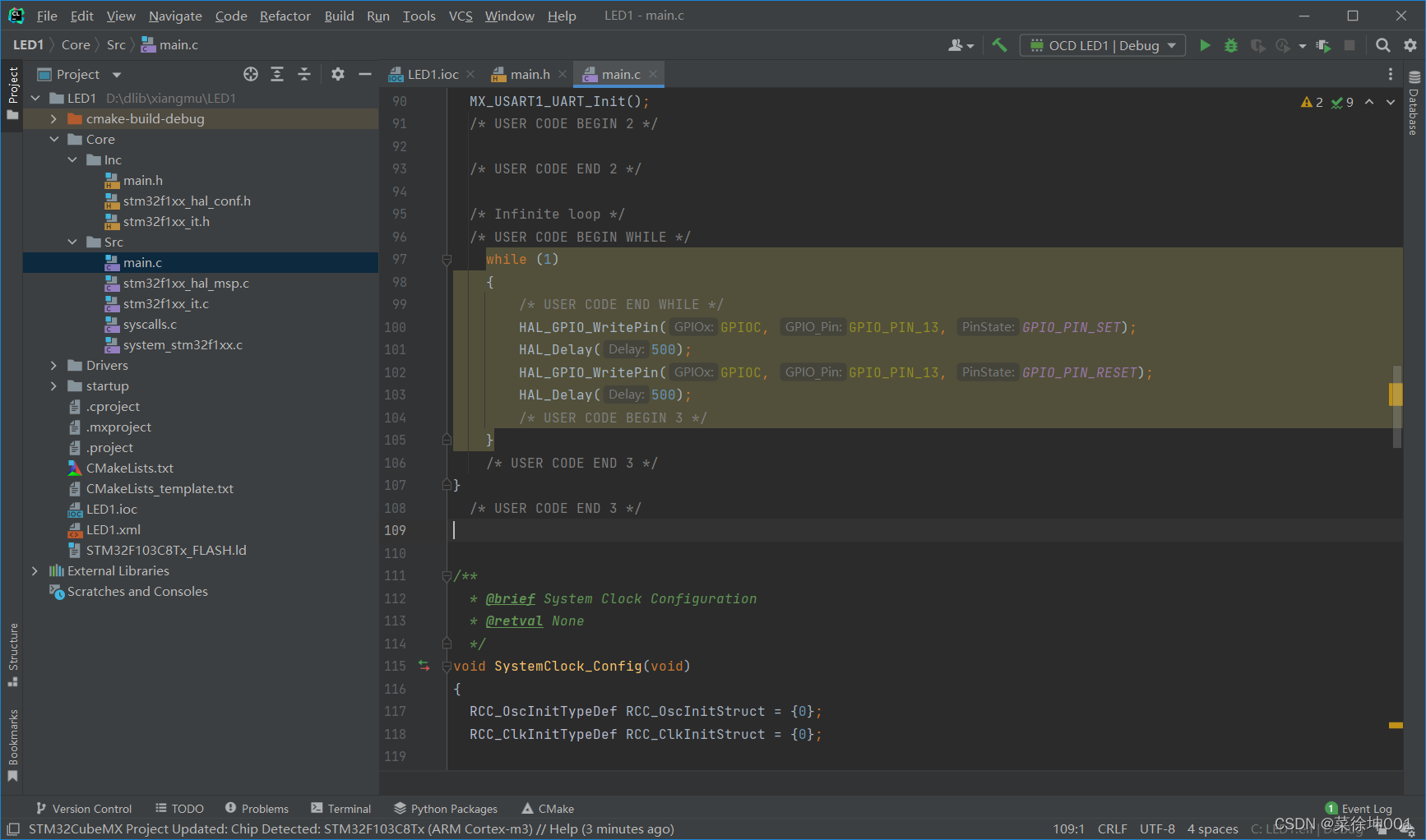

在main.c中添加以下代码：

while (1)
  {
    /* USER CODE END WHILE */
      HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_SET);
      HAL_Delay(500);
      HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET);
      HAL_Delay(500);
    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}
