【Linux33-2】LVS的DR配置详解(ipvsadm+arptables)

1. DR简介

在很多Internet服务中，例如ftp和http，请求的流量往往远远小于回应的流量，VS/DR方式利用这种非对称的特点，只负责调度请求，而Real Server直接将相应的报文返回给客户机。

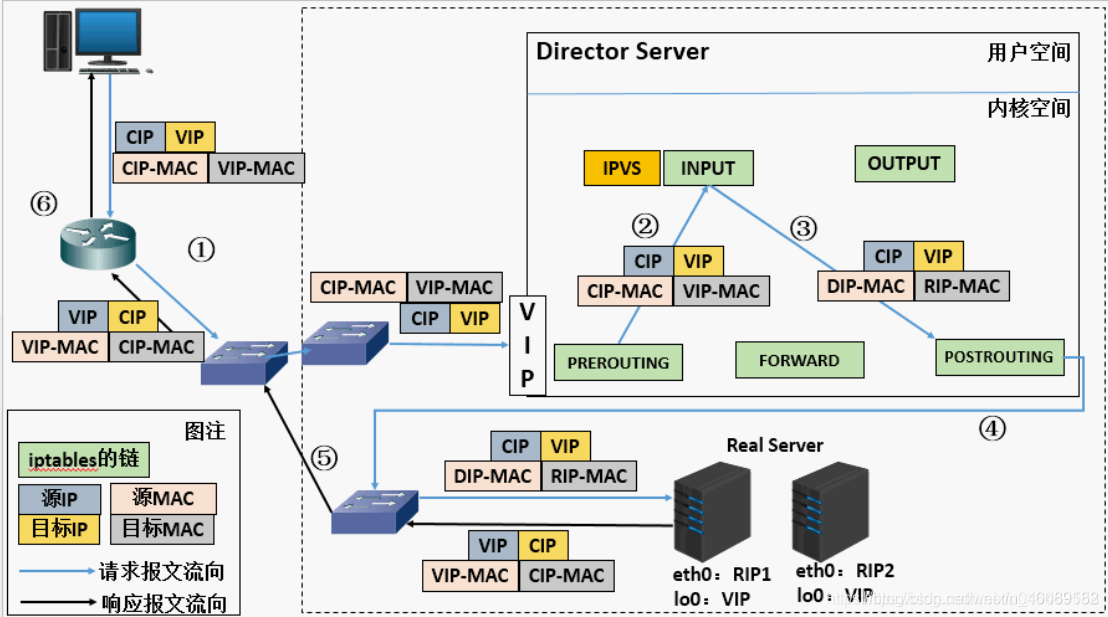

VS/DR方式是通过改写请求报文中的MAC地址部分来实现的。Director和RealServer必需在物理上有一个网卡通过不间断的局域网相连。 RealServer上绑定的VIP配置在各自Non-ARP的网络设备上(如lo或tunl),Director的VIP地址对外可见，而 RealServer的VIP对外是不可见的。RealServer的地址即可以是内部地址，也可以是真实地址。

在实现VS/DR的方式中，我们配置了两台Router来模拟这种非对称路由的情况，RouterA地址为192.168.0.251， RouterB地址为192.168.0.252。当客户机访问Director时，由RouterA进入，当RealServer返回给客户机信息时，由RouterB出去，根据实际情况您也可以只使用一台或使用多台Router。只要能确保客户发送信息到Director，而且RealServer可以发送信息到客户即可

2. ipvsadm用法

2.1 ipvsadm参数

<

ipvsadm 参数
-A	增加一台新的虚拟服务器
-E	编辑内核虚拟服务器表中的一条虚拟服务器记录
-D	删除内核虚拟服务器表中的一条虚拟服务器记录
-C	清除内核虚拟服务器表中的所有记录
-R	恢复虚拟服务器规则
-S	保存虚拟服务器规则，输出为-R 选项可读的格式
-a	在一个虚拟服务器中增加一台新的真实服务器
-e	编辑一条虚拟服务器记录中的某条真实服务器记录
-d	删除一条虚拟服务器记录中的某条真实服务器记录
-L或-l	显示内核虚拟服务器表
-Z	虚拟服务表计数器清零
-c	显示LVS 目前的连接
