4.蜂鸣器

1.了解蜂鸣器：

• 蜂鸣器在使用3.3V无法驱动，需要借助到三极管的放大特性(Ic=βIb)将蜂鸣器驱动；
• 本次原理图中，接R33电阻是因为当STM32单片机复位时处于浮空状态，防止小电流让蜂鸣器响而添加的。

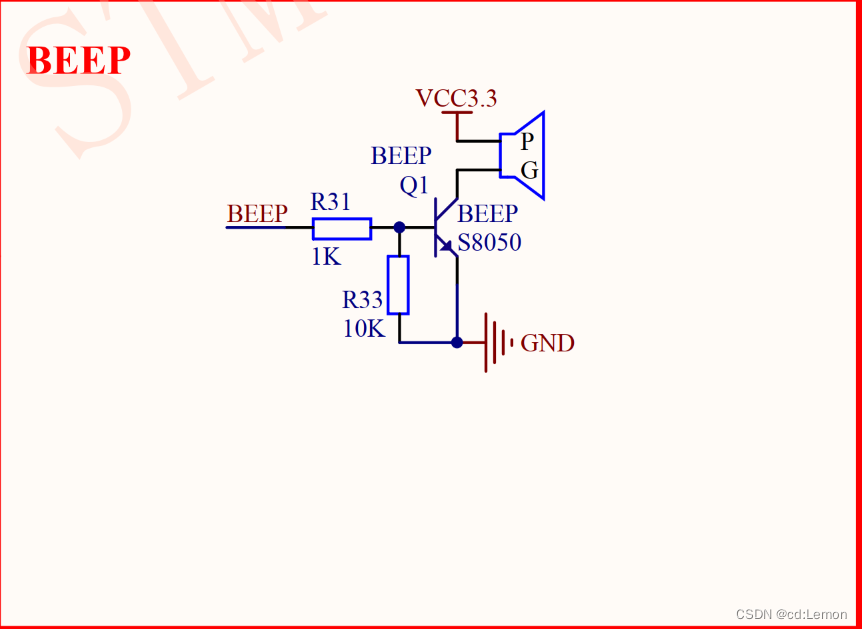

2.蜂鸣器原理图：

 3.库函数实现蜂鸣器响：

（1）主函数：

#include "beep.h"
#include "delay.h"

int main(){

    delay_init();   //延时初始化
    BEEP_Init();    //初始化蜂鸣器
    while(1){
        delay_ms(100);
        GPIO_SetBits(GPIOB,GPIO_Pin_8);   //响，
        delay_ms(100);
        GPIO_ResetBits(GPIOB,GPIO_Pin_8);   //不响，

    }

}

（2）蜂鸣器头文件：

#ifndef __BEEP_H
#define __BEEP_H

void BEEP_Init(void);

#endif

（3）蜂鸣器功能函数：

#include "stm32f10x.h"
#include "beep.h"

void BEEP_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStruct;

    //1.使能时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);

    //2.配置io->PB8
    GPIO_InitStruct.GPIO_Mode=GPIO_Mode_Out_PP;     //推挽输出
    GPIO_InitStruct.GPIO_Pin=GPIO_Pin_8;    //PB8
    GPIO_InitStruct.GPIO_Speed=GPIO_Speed_50MHz;
    GPIO_Init(GPIOB,&GPIO_InitStruct);

    GPIO_ResetBits(GPIOB,GPIO_Pin_8);   //不响，看原理图可知高电平驱动蜂鸣器响

}
