Jmeter源码解析之架构分析

1.Jmeter架构

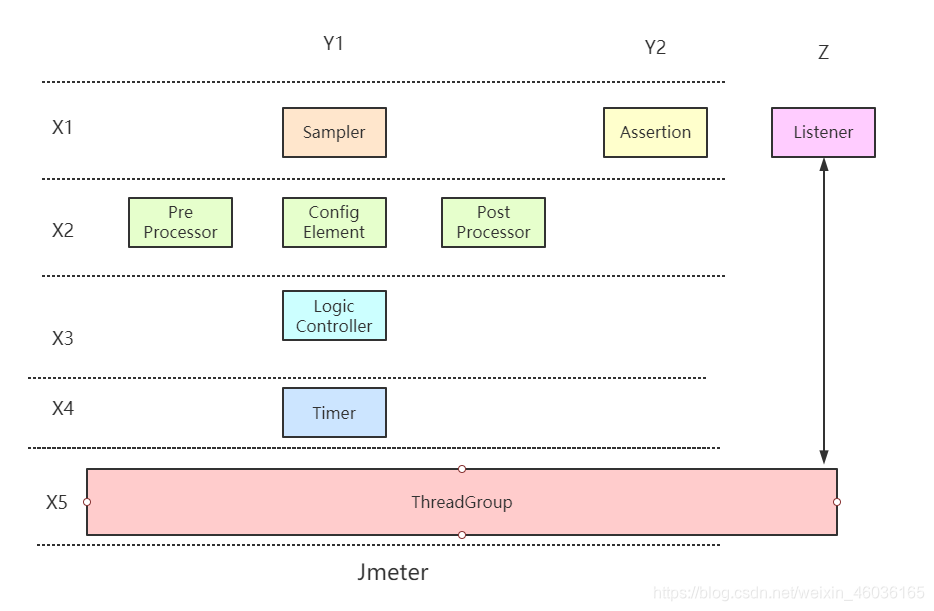

在这里插入图片描述
这是一个三维空间，三维坐标轴分别是X、Y、Z。
X维度实际上是描述的是不同的组件，这些组件是独立的个体，我们依靠这些组件完成性能测试中负载的模拟。
Y维度实际上是对性能测试进行了一个划分，Y1是负责模拟用户请求的部分，Y2是负责验证结果正确的部分，因为这两部分同时需要线程组，所以是相交的。
Z维度只有一个监听器（Listener），监听器用来负责结果收集，监听器不仅可以放在线程组之内，也可以放在线程组之外，所以监听器与它们是相交的。
X维度组件分别是：

X1采样器+断言+监听器

采样器+断言+监听器组合在一起就可以完成发送请求、验证结果、记录结果这样的工作；

X1 采样器（Sampler）：采样器用来向服务器发送HTTP请求，并接受服务器的响应数据；JMeter的采样器有很多种原件（采样器称为组件，其中的具体一种采样器如HTTP采样器称为元件），基本涵盖了常见的协议，如HTTP、FTP、JAVA、JMS、LDAP、MAIL、MongoDB、SMTP、SOAP、TCP、JUnit等；
X1 断言（Assertions）：断言用来验证结果是否正确，即判断请求是否成功、返回数据是否符合要求等，通过预设的结果和实际返回的结果进行比较，匹配到了就说明断言成功，JMeter的断言组件也有多种元件，如响应断言、XML断言、BeanShell断言；
X1 监听器（Listener）：监听器用来收集测试结果，监听器有两个任务，即添加结果监听和展示结果，监听器组件也有多种元件；

X2前置处理器+配置元件+后置处理器

前置处理器+配置元件+后置处理器，都是才采样器提供数据支持的，而采样器关注的是业务逻辑。

X2 前置处理器（Pre Processors）：前置处理器用来完成请求发送前的一些环境或者参数的准备工作，比如操作数据库前需要建立一个数据库连接；
X2 配置原件（Config Element）：配置原件用来为采样器提供预备数据，比如做参数化，生成动态数据，或从文件中读取测试数据等；
X2 后置处理器（Post Processors）：后置处理器用来处理服务器响应中的数据，比如获取登录后的session_id，后置处理器一般放在采样器之后；

X3 控制器（Logic Controller）

控制器用来控制采样器的执行逻辑，如执行顺序、执行次数等，各种控制器组合在一起，也能完成各种奇葩需求

X4 定时器（Timer）

定时器用来完成集合的功能，比如为了足够真实地模拟用户负载，会需要模拟这些请求在同一个时刻发送，定时器也有很多种类的元件；

X5 线程组（Threads）

线程组用来模拟大量用户负载的情况，可以设置运行的线程数（一个线程一个用户）、运行时长、定时运行等；

2.JMeter运行原理

JMeter是以线程的方式运行的，通过线程组来驱动多线程运行测试脚本，对被测服务器发起负载，每一个负载机上都可以运行多个线程组。

JMeter的场景运行，基于操作方式，可以分为两种：

GUI：图形用户界面运行模式，可视化，更加直观，使用鼠标操作，方便实时查看运行状态，如测试结果、运行线程数等；
非GUI：命令行模式，对负载机的资源消耗更小，GUI模式会影响负载量的生成，比如非GUI模式100个线程可以产生100TPS的负载，而GUI模式只能产生80TPS的负载；

基于运行架构，也可以分为两种，即本地化运行或称单机运行、远机运行，不论是GUI模式还是非GUI模式，都支持本地运行与远程运行。

本地运行：只运行一台JMeter机器，所有的请求从一台机器发出；
远程运行：一台JMeter控制机（Master）控制远程的多台机器（Slave）来产生负载；

负载机：向被测服务器发起负载请求的机器，与其他支持远程运行的测试工具一样，负载机受控制机管理时首先启动一个客户端Agent程序，控制机才可以接管负载机；
控制机：控制机也是一台负载机，只不过是多台负载机中被选中作为管理机的那台机器，所以控制机也可以参与脚本的运行，同时担负着管理和指挥远程的负载机运行的任务，并且收集远程的负载机的测试结果；
