AD之快速打印元件的阻值及位置

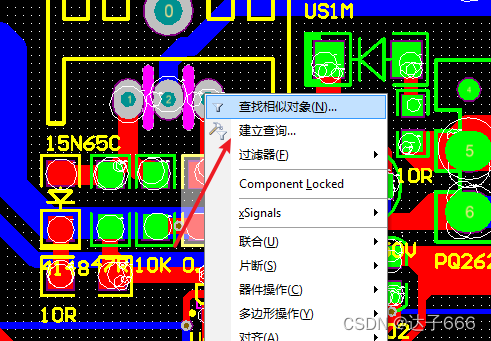

首先右键选择元器件，直到被选中，右键选择查找相似对象
在这里插入图片描述
在这里插入图片描述

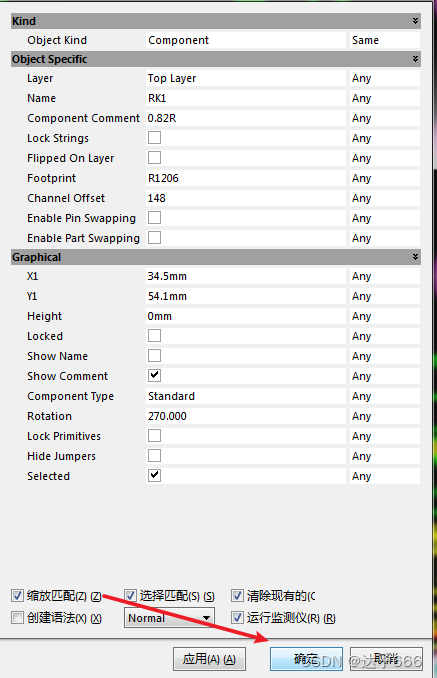

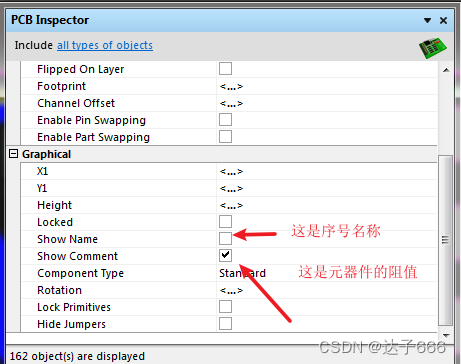

选择show Comment 此时就可以显示出所有元件的值
在这里插入图片描述

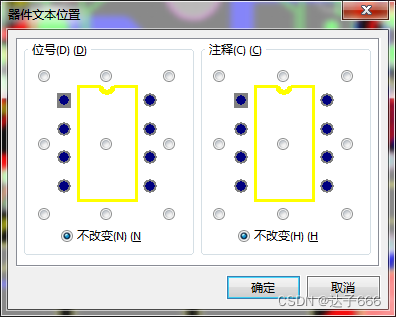

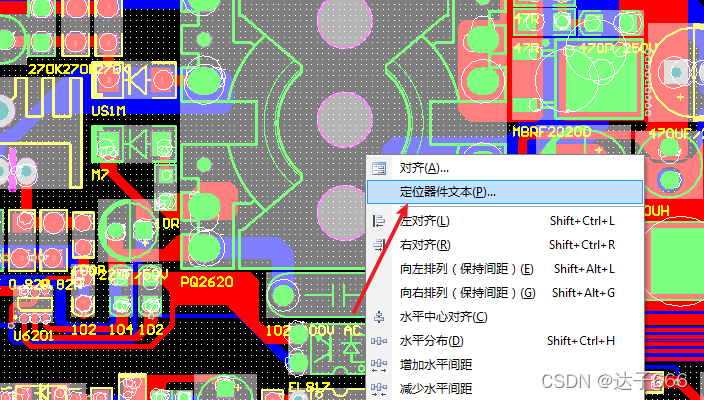

接下来需要调整丝印在元件中的位置 快捷A-选择定位器件文本：
在这里插入图片描述
在这里插入图片描述
