书接上回！

🔗文章1：【STM32】硬件IIC 驱动SSD1306(0.96 OLED模块) – 1/4 库函数学习

本章节内容是什么呢？

虽然我们已经学习了硬件IIC的驱动方式，那么我们要怎样使用IIC来和SSD1306进行通讯呢？

认识OLED SSD1306芯片

1.显示分辨率 128*64点阵
2.内置128X64的SRAM显示缓冲区
3.8位6800/8080机串并行接口、3线/4线SPI IIC接口
4.水平/垂直方向保持滚动功能
5.RAM写同步信号
6.可编程帧速率
7.行重映射、列重映射
8.片内振荡器
9.-40~85°C工作环境
10.其他

电路图

在这里插入图片描述

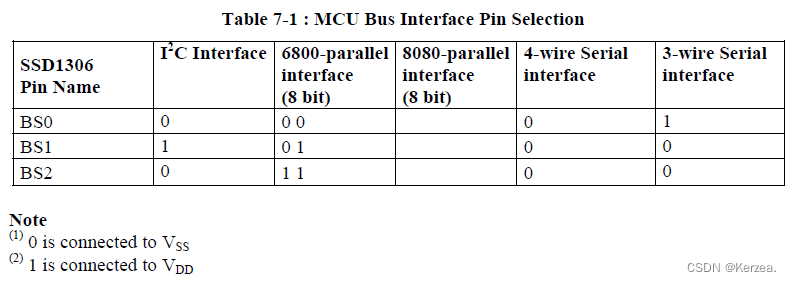

那么，SSD1306有那么多引脚，我们要怎样配置他使用IIC通讯协议呢？
这里的6800和8080的引脚模式有错误

从芯片手册可以知道，其工作原理和单片机的BOOT类似，是通过引脚的高低电平进行选择的，也就是

通讯方式	BS0	BS1	BS2
IIC	0	1	0
6800	0	0	1
8080	0	1	1
SP1	1	0	0

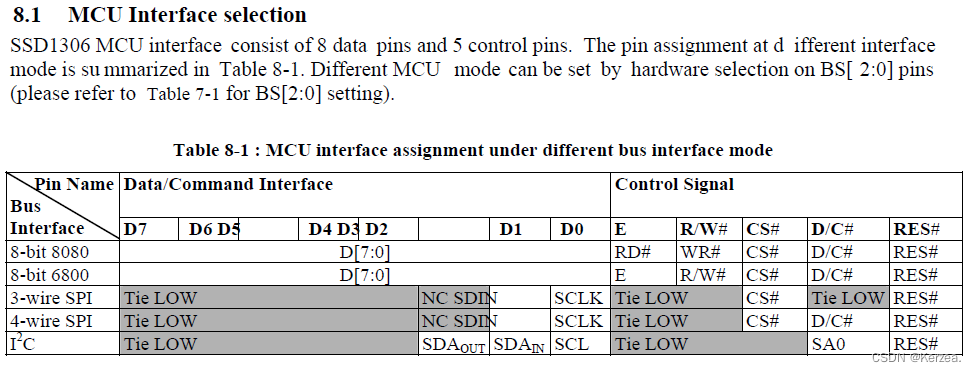

那么除了通讯接口，其他的IO接口需要怎样处理呢？
在这里插入图片描述

读写控制

1.SSD1306的IIC 连接

I2C通信接口由从地址位SA0、I2C总线数据信号SDA (SDA输出/D2,用于输出；SDA输入/D1,用于输入)IIC的时钟线CLK或者D0用于时钟

数据和时钟信号都必须连接到上拉电阻。RES引脚用于IIC设备的初始化。

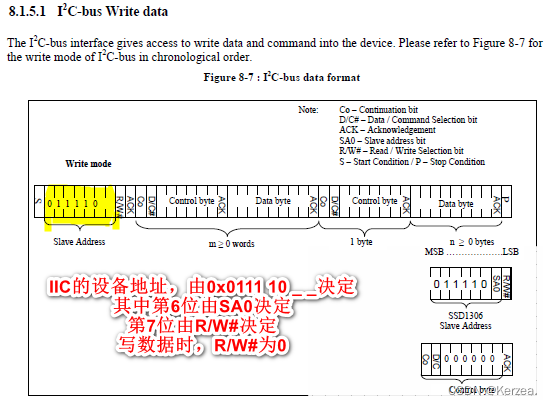

从地址位(SA0)

在通过i2c总线传输或接收任何信息之前，SSD1306必须识别从地址。设备将响应从地址后面的从地址位(“SA0”位)和读写选择位(“R/ w#”位)，以R/W# =0 写字节格式

Address: 0x78
在这里插入图片描述

b7	b6	b5	b4		b3	b2	b1	b0
0	1	1	1		1	0	SA0	R/W#

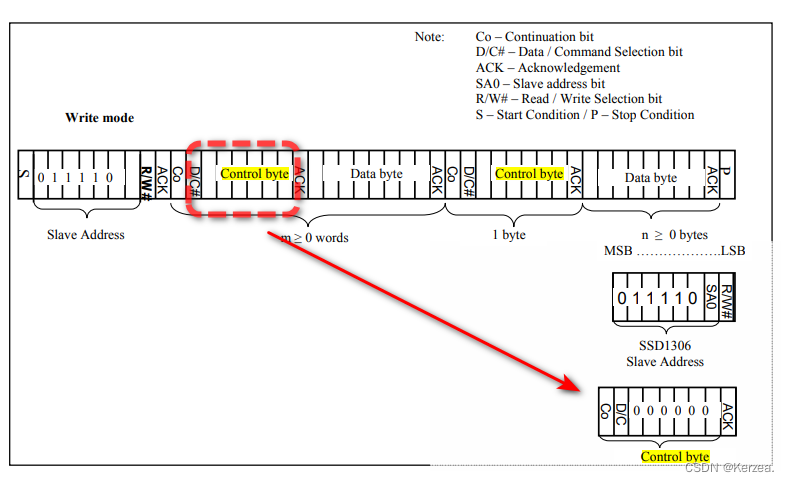

依据上图，我们可以知道，在发送地址以后，IIC需要发送一个Control Byte来告诉IIC设备，接下来是什么数据，还是指令！
在这里插入图片描述
在传输从地址之后，无论是控制字节还是数据字节都可以通过SDA发送。
控制字节主要由Co位和D/ c#位加上六个“0”组成。
a.如果将Co位设置为逻辑“0”，则以下信息的传输将只包含数据字节。

b. D/ c#位决定下一个数据字节作为命令还是数据。如果D/ c#位设置为逻辑“0”，则它将下面的数据字节定义为命令。如果D/ c#位设置为逻辑“1”，则它将以下数据字节定义为将存储在GDDRAM中的数据。

也就是说：0x0000 0000 接下来接收到的为命令字节
或者如果0x0100 0000 那么接下来的数据为数据字节

//写指令
void WriteCmd(unsigned char I2C_Command)
{
		I2C_WriteByte(0x00,I2C_Command);		// 0000 0000
}

//写数据
void WriteData(unsigned char I2C_Data)
{
		I2C_WriteByte(0x40,I2C_Data);			// 0100 0000
}
