简单地介绍一下镜像电流源

---

前言

很多小伙伴学习到镜像电流源时往往是一头雾水，而又恰逢学习到差分放大电路和集成运放这些章节，所以学习起来困难很大。因此本文致力于简洁地介绍什么是镜像电流源、简单地分析一下镜像电流源、考试中的它以及实际电路搭建中的镜像电流源。

---

一、从集成运放说起

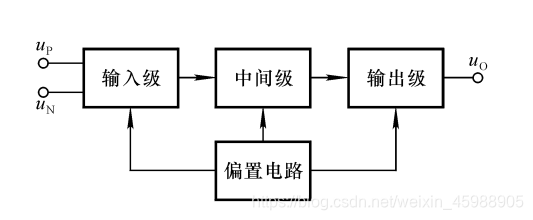

集成运放电路由输入级，中间级，输出级和偏置电路四部分组成。
输入级往往由双端输入的高性能差分放大电路组成，中间级则由共射或者共源放大电路组成，起到放大的作用。输出级由互补对称电路组成。
这个时候我们的镜像电流源电路就要出场了。
偏置电路用于设置集成运放各级放大电路的静态工作点。不同于分立元件通过调节某个电阻来设置静态工作点，集成运放通过采用电流源电路来为各级电路提供今天工作电流。

二、聊聊镜像电流源

1.先放结论/公式

由其名可以得出，镜像源电路就是像一面镜子一般，这一侧的电流什么样子，那一侧的电流也什么样子。（我们可以理解为电流照镜子）。
即，IC1，IC0呈镜像关系。
我们想要IC1输出怎样的电流，我们只要控制IC0即可。
IC0的公式如下：

考试的话记住这个公式即可（我们模电考试也就很浅地考察了一下doge ）

2.扯开来说

刚开始学习模电，学到这儿，可能已经开始傻傻分不清楚了。可能会容易混淆，分不清楚差分放大电路和镜像电流源。但仔细看的话，虽然他们的结构都是如此相似，有两个对称的管子，电路结构都是对称的，但是仍然有细微的差别：差放的两个管子基极是作为输入端朝外的，而镜像电流源的基极是互相连接在一起的。

3.对电路的分析

首先，电路所用的两个管子都是特性完全相同的，因此β1=β2。由于T0管的基极与集电极被相互连接，所以Ube0=Uce0,确保了管子处于放大状态。

这是电路正常工作的前提。

此外，由于T0管和T1管的基极对地电位相同，射级都接地，即Ube1=Ube2，则IB0=IB1=IB，如图所示。

根据上面提到的β1=β2，结合IB0=IB1=IB，则可以得到IC1=IC0。

则
对IC整理可得，
由于晶体管的β通常在几百，工程思想得看，IC=IR。就可以得到刚才的结论。

三. 拓展

B站上的“寒武纪魔道电子”up对镜像电流源的来源，工程使用，基本镜像电流源的改进（比例电流源及其他）有更进一步的讲解。

如果你也是一名正在学习模电的学生也不妨去了解了解。

视频链接：https://www.bilibili.com/video/BV1zE411r7g4

---

总结

以上就是本文要讲的内容，本文简单介绍了镜像电流源，镜像电流源的公式（考点 ）。总的来说，镜像电流源是一个比较抽象并且教科书中没有过多着笔墨介绍的一个小部分，因此本文简单的介绍了一下镜像电流源。希望能够帮助到你！如果喜欢的话就点个赞吧！
【参考资料】：《模拟电子技术基础》（第五版）清华大学电子学教研组
