学网络的都应该知道浮动静态路由它可以说是我们学网络的入门基础
但是大家也应该知道静态路由的缺陷是十分明显的比如：
无法根据网络拓扑的变化而变化通俗点就是不够灵活所以叫静态
由这个问题衍生除了很多的解决方法比如：
BFD——双向转发检测
其工作原理是绑定双方的对端ip
绑定之后会一直发送一种协议名叫BFD的报文BFD报文
报文会一直和绑定的对端ip连接 一直即使链路断掉也会一直发送报文 如过对端一直没回应BFD会将该条路由隐藏 让对端路由器知道这条路不通 在路由表中浮现出第二条目的路由
如果对端接收了报文会回给本端
————————————————————————————
大致介绍完BFD的作用我们直接给图
在这里插入图片描述

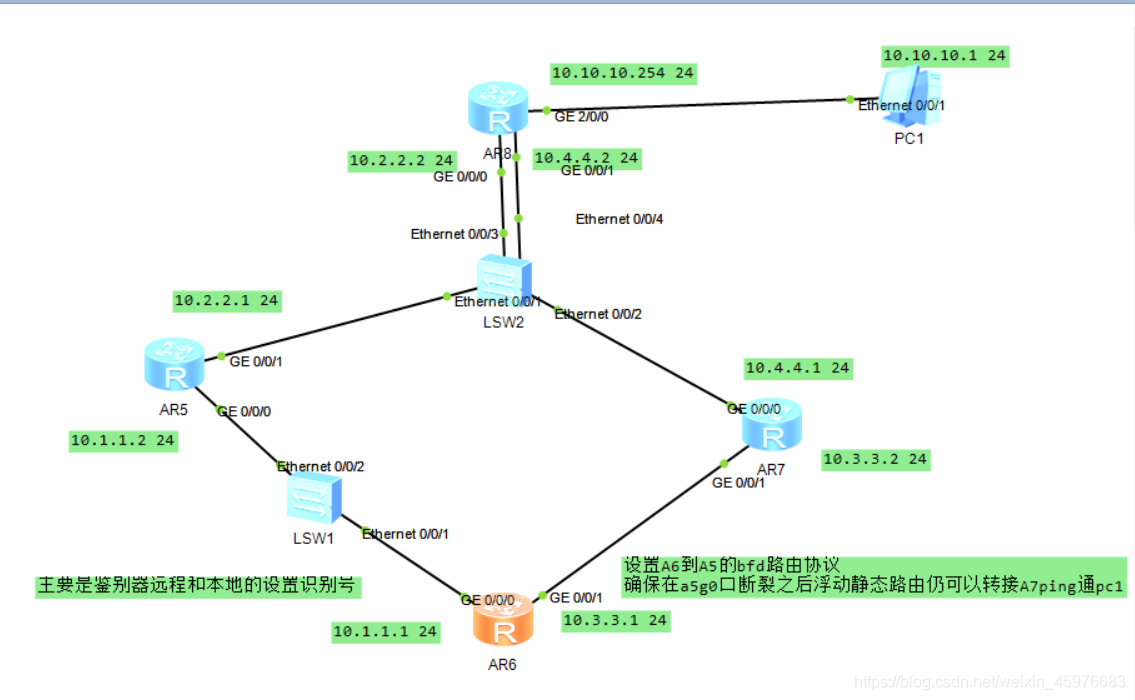

这是实验环境图我将BFD配置在AR5和AR6之间
因为它们之间隔了一个交换机 解释一下
如果在浮动静态路由优先级和开销相当的条件下，由最长匹配原则匹配选出的主线路，线路中间如果和AR5和AR6一样，有台交换机，那么当AR5或者交换机之间链路断裂AR6这台路由器是不知道的 他的路由线路任然是AR5这条线不会转变到AR7
所以我们将BFD配置在5和6的两端
——————————————————————————————————————
对此我就不写配置浮动路由到pc
我直接写配置BFD的指令
AR5/AR6都要执行这一步

[Huawei]bfd				我们先激活bfd
