Bonding简介设置

什么是bonding？

绑定是一项将多个类似于以太网端口的接口聚合成一个虚拟的接口，从而获取更高的数据速率，并提供故障转移

菜单：

     /interface bonding

快速配置实例

假如每个路由器（router1和router2）都有两个NIC（网卡），并需要将两个路由器获取最大的数据速率

1. 在router1，router2分别添加绑定接口

[admin@MikroTik] > interface bonding
[admin@MikroTik] /interface bonding> add slaves=ether1,ether2

2. 将地址分别添加到绑定接口

[admin@MikroTik] > ip address
[admin@MikroTik] /ip address> add address=172.16.0.1/24 interface=bonding1
[admin@MikroTik] > ip address
[admin@MikroTik] /ip address> add address=172.16.0.2/24 interface=bonding2

3. 测试连接

 [admin@Router1] interface bonding> /pi 172.16.0.2
172.16.0.2 ping timeout
172.16.0.2 ping timeout
172.16.0.2 ping timeout
172.16.0.2 64 byte ping: ttl=64 time=2 ms
172.16.0.2 64 byte ping: ttl=64 time=2 ms

Link monitoring

什么是连接监控？

假如以上绑定的线路其中一条发生故障，则绑定的驱动程序仍然发送错误的数据包，这将导致网络性能下降。
连接监控有两种方案：
1.MLL监视
2.ARP监控

一、 ARP监控原理：
ARP监控发送ARP查询，并将响应用作指示链路正常的指示。如果设置了balance-rr和balance-xor模式，则应将交换机配置为在所有链路上平均分配数据包

1.启用ARP监控

[admin@Router1] interface bonding> set 0 link-monitoring=arp arp-ip-targets=172.16.0.2
[admin@Router2] interface bonding> set 0 link-monitoring=arp arp-ip-targets=172.16.0.1

2.拔掉一根线缆测试

[admin@Router1] interface bonding> /pi 172.16.0.2
172.16.0.2 ping timeout
172.16.0.2 64 byte ping: ttl=64 time=2 ms
172.16.0.2 ping timeout
172.16.0.2 64 byte ping: ttl=64 time=2 ms
172.16.0.2 ping timeout
172.16.0.2 64 byte ping: ttl=64 time=2 ms
172.16.0.2 64 byte ping: ttl=64 time=2 ms
172.16.0.2 64 byte ping: ttl=64 time=2 ms

二、MII监控原理：
MII监视只监视本地接口的状态，通过设备驱动程序来确定链接是打开还是关闭状态。缺点是，即使检测到链路正常，MII监视也无法判断该链路是否可以实际通过数据包。
通过设置变量链接监视模式和间隔时间来配置MII监视。
1.启用MII监控

[admin@Router1] interface bonding> set 0 link-monitoring=mii
[admin@Router2] interface bonding> set 0 link-monitoring=mii

Bonding modes

一、802.3ad模式

802.3ad是标准的IEEE标准，也称为LACP（链路聚合控制协议）。

配置实例：

R1路由器配置:

/inteface bonding add slaves=ether1,ether2 mode=802.3ad lacp-rate=30secs link-monitoring=mii \
  transmit-hash-policy=layer-2-and-3

Switch配置:

                  Intelligent Switch : Trunk Configuration
                  ==================
 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 M1 M2
1 -  v  -  v  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -
2 -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -
3 -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -
4 -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -
5 -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -
6 -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -
7 -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -  -

TRK1   LACP
TRK2   Disable
TRK3   Disable
TRK4   Disable
TRK5   Disable
TRK6   Disable
TRK7   Disable

验证LACP是否正常工作：在交换机上，我们首先应验证LACP协议是否已启用并正在运行：

     Intelligent Switch : LACP Port State Active Configuration
                  ==================


     Port         State Activity             Port         State Activity
     ---------------------------             ---------------------------
     2            Active
     4            Active

之后，我们可以确保LACP与我们的路由器协商。 如果您在列表中都没有看到两个端口，则说明出了点问题，因此LACP无法正常工作。

                  Intelligent Switch : LACP Group Status
                  ==================


                                Group
                [Actor]                      [Partner]

   Priority:    1                            65535

   MAC     :    000E2E2206A9                 000C42409426

   Port_No   Key     Priority   Active       Port_No   Key     Priority
   2         513     1          selected     1         9       255
   4         513     1          selected     2         9       255

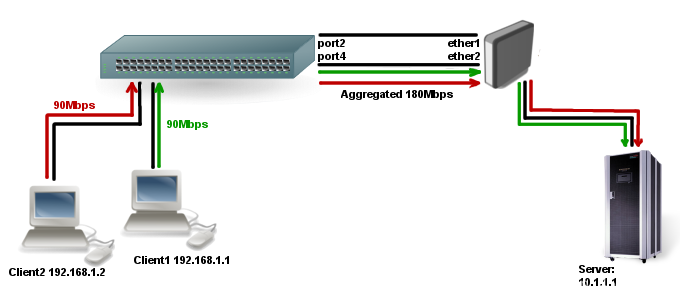

验证交换机与路由器成功LACP之后，查看client1和client2之间到服务器的流量，检查它们是如何均匀转发流量：

   [admin@test-host] /interface> monitor-traffic ether1,ether2,bonding1
    rx-packets-per-second: 8158     8120     16278
      rx-drops-per-second: 0        0        0
     rx-errors-per-second: 0        0        0
       rx-bits-per-second: 98.8Mbps 98.2Mbps 197.0Mbps
    tx-packets-per-second: 4833     4560     9394
      tx-drops-per-second: 0        0        0
     tx-errors-per-second: 0        0        0
       tx-bits-per-second: 2.7Mbps  3.0Mbps  5.8Mbps

二、balance-rr（平衡模式）

如果设置了此模式，则将数据包从第一个可用从设备到最后一个从设备按顺序传输。
Balance-rr是唯一一种可在属于同一TCP / IP连接的多个接口上发送数据包的模式。

当利用多个发送和多个接收链路时，数据包通常会乱序接收，将导致段重传，对与UDP则没有问题

三、active-backup（主动备份）

此模式仅使用一个活动从端口来传输数据包。仅当主从端口发生故障时，附加从端口才变为活动状态。

四、active-backup（冗余备份）

此模式仅使用一个活动从端口来传输数据包。 仅当主端口发生故障时，附加端口才变为活动状态。 绑定接口的MAC地址显示在活动端口上，以避免混淆交换机。 在具有互连的多个交换机的高可用性设置中，主动备份是最佳选择

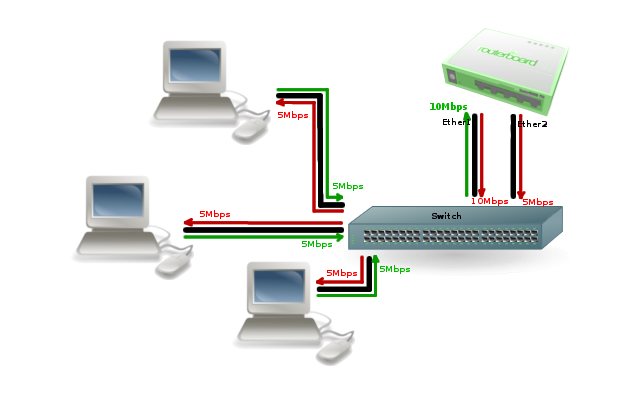

假如两个端口速率不同

配置实例：

/interface bonding add mode=balance-tlb slaves=ether1,ether2 primary=ether1
