网桥VLAN表

网桥VLAN过滤概念：

Tagged/Untagged（标记/未标记）：标记的端口是中继端口，而未标记的端口是访问端口

vlan-ids（VLANIDS）：指定一个条目，允许特定端口使用某些VLAN，在出口端口检查VLAN ID，如果出口端口不存在VLAN ID，则发送的数据包将被丢弃

PVID：端口VLAN ID用于访问端口，以使用特定VLAN ID标记所有入口流量。对于使用的每个PVID，在桥VLAN表中添加一个动态条目，该端口将自动添加为未标记的端口。

Ingress filtering（入口过滤）：默认情况下，在网桥VLAN表中不存在的VLAN在发送出去（出口）之前被丢弃，但是此属性允许您在接收到数据包时将其丢弃（进入）

Management access（管理权限）：限制允许哪些数据包访问配置了网桥的设备，使用非常特定的VLAN ID来允许访问设备

CPU port（CPU端口）：创建管理访问权限，或其他功能（在VLAN中路由，标记数据包和应用对列）

frame-type：可以过滤掉具有VLAN标签的数据包

EtherType（以太网类型）：用于VLAN过滤和VLAN标记/取消标记

VLAN Tunnelling（VLAN隧道）：如果数据包的EtherType与为网桥配置的EtherType不匹配，则将入口数据包视为未标记的数据包，此行为使将VLAN封装到另一个不同的VLAN中成为可能。这也使转移特定流量通过网络中不同设备的可能性成为可能。

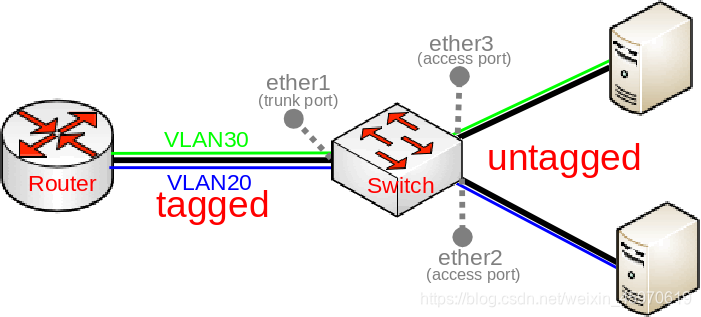

Trunk/Access port setup（中继/访问端口设置）

在这里插入图片描述

1.ros路由器创建网桥

/interface bridge
add name=bridge1

2.添加网桥端口并为每个访问端口指定PVID

/interface bridge port
add bridge=bridge1 interface=ether1
add bridge=bridge1 interface=ether2 pvid=20<
