Direct Memory Access

CPU的处理速度远快于内存，硬盘的读写速度。同时由CPU搬运数据也是很低效的，无论是程序控制方式还是中断控制方式，数据的传输都必须经过CPU，例如将一个字节的数据从地址A搬运到地址B，则要将数据存在寄存器中，然后在将其写到地址B。

为了不让CPU的资源浪费在等待读写完成中，引入了DMA。它不仅能够提高数据吞吐量而且减轻了CPU的负载，提高了系统的性能。

在传输过程中不需要CPU介入，但是在DMA开始和结束时需要CPU进行相关设置（源地址、目的地址、传输长度）和校验。这样就实现了CPU与DMA的并行操作，提高了CPU利用率。其拷贝数据的速度也要快于CPU介入的方式（CPU需要从来源把每一片段的数据复制到寄存器，然后在把他们再次写回到新的地方）。

DMA控制器是内存储器同外设之间进行高速数据传送时的硬件控制电路，是一种实现直接数据传送的专用处理器，它必须能取代在程序控制传送中由CPU和软件所完成的各项功能。它的主要功能是:

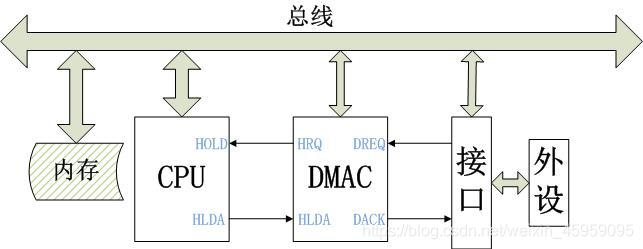

• DMAC同外设之间有一对联络信号线--外设的DMA请求信号DREQ以及 DMAC向外设发出的DMA响应信号DACK;（如下图）
• DMAC在接收到DREQ后，同CPU之间也有一对联络信号线--DMAC向CPU 发出总线请求信号(HOLD或BUSRQ)，CPU在当前总线周期结束后向DMAC发出总线响应信号(HLDA或BUSAK)，DMAC接管对总线的控制权，进入DMA操作方式;
• 能发出地址信息，对存储器寻址，并修改地址指针，DMAC内部必须有能自动加1或减1的地址寄存器;
• 能决定传送的字节数，并能判断DMA传送是否结束。DMA内部必须有能自动减1的字计数寄存器，计数结束产生终止计数信号;
• 能发出DMA结束信号，释放总线，使CPU恢复总线控制权;
• 能发出读、写控制信号，包括存储器访问信号和I/O访问信号。DMAC内部必须有时序和读写控制逻辑。

DMA的工作方式

1. CPU停止访问总线，全部交由DMAC控制，直到DMAC放弃总线。
   这种方式可能会造成系统相应不及时，浪费CPU资源的情况
2.  周期挪用
   DMAC不全部占用总线，只是利用CPU不访问存储器时实现DMA操作，例如CPU在进行浮点运算或者乘除法时，总线是空闲的。
3. CPU和DMA交替使用总线
