1.PXE 基础装机环境

步骤一:通过 HTTP 方式发布 CentOS7 软件源
此环节可以直接使用网络内共有的 YUM 软件源,比如 CentOS 真机。
1)快速构建 httpd 服务器

[ root@pxe~] # yum - y install httpd   //装包
[ root@pxe ~] # systemctl restart  httpd  //启动服务
[ root@pxe ~] # systemctl enable httpd  //设置开机自启

2)准备 yum 仓库,部署到 Web 子目录

[ root@pxe ~] # mkdir /var/www/html/ dvd   //建挂载点
[ root@pxe ~] # vim /etc/ fstab
.. ..
/ISO/ CentOS -1804.iso /var/www/html/ dvd iso9660 loop , ro 0
[ root@pxe ~] # mount -a   //挂载ISO镜像文件
[ root@pxe ~] # ls
/var/www/html/dvd/   //确认部署位置

步骤二:确保 yum 仓库 HTTP 资源可用
从浏览器访问 http://192.168.4.254/dvd/,可看到仓库资源。

2. 配置并验证 DHCP 服务

步骤一:配置 DHCP 服务端
1)安装 dhcp 软件包

[ root@r7 ~] # yum  -y   install   dhcp

2)建立 dhcpd.conf 服务配置

[ root@r7 ~] # vim /etc/dhcp/ dhcpd . conf
subnet 192.168.4.0 netmask 255.255.255.0 {
range 192.168.4.10 192.168.4.200;
next - server 192.168.4.7;
filename "pxelinux.0";
}

3)启动系统服务 dhcpd,并设置开机自启

[ root@r7 ~] # systemctl  restart dhcpd
[ root@r7 ~] # systemctl  enable dhcpd

4)确认 dhcpd 服务状态

[ root@r7 ~] # netstat -anptu |  grep  dhcp
udp  0  0 0.0.0.0:67     0.0.0.0:*
864/ dhcpd

步骤二:在客户端测试 DHCP 服务
1)使用 dhclient 命令测试,观察获取 IP 地址的过程

[ root@r207 ~] # dhclient  -d  eth0
Internet Systems Consortium DHCP Client 4.2.5
Copyright 2004-2013 Internet Systems Consortium .
All rights reserved .
For info , please visit https://www.isc.org/software/dhcp/
.. ..
DHCPDISCOVER on eth0 to 255.255.255.255 port 67 interval 7
( xid =0x6707682f)
DHCPREQUEST on eth0 to 255.255.255.255 port 67 ( xid =0x6707682f)
DHCPOFFER from 192.168.4.7
DHCPACK from 192.168.4.7 ( xid =0x6707682f)
bound to 192.168.4.10 -- renewal in 18643 seconds .
^ C    //按Ctrl+c键退出测试

2)若因操作异常导致 IP 故障,可恢复客户机原有 IP 配置

[ root@r207 ~] # pkill  -9  dhclient  //杀死dhclient进程
[ root@r207 ~] # nmcli  connection  up  eth0  //激活原配置
.. ..

3.配置 PXE 引导

步骤一:快速构建 TFTP 服务器
1)安装 tftp-server 软件包

[ root@r7 ~] # yum - y install tftp-server

2)启动系统服务 tftp,并设置开机自启

[ root@r7 ~] # systemctl restart tftp
[ root@r7 ~] # systemctl enable tftp
Created symlink from
/etc/systemd/system/ sockets.target.wants/tftp.socket to /usr/lib/systemd/system/ tftp.socket.

步骤二:部署启动文件
1)拷贝 pxelinux.0 程序,部署到 TFTP 目录
在软件包 syslinux 提供的目录下找到 pxelinux.0 程序

[ root@r7 ~] # yum - y install syslinux
[ root@r7 ~] # rpm - ql syslinux | grep pxelinux.0
/usr/share/syslinux/ gpxelinux .0
/usr/share/syslinux/ pxelinux .0
[ root@r7 ~] # cp /usr/share/syslinux/ pxelinux.0 /var/lib/tftpboot/
[ root@r7 ~] # ls /var/lib/tftpboot/
pxelinux .0

2)拷贝引导装机的内核、初始镜像,部署到 TFTP 目录

[ root@r7 ~] # mkdir /var/lib/tftpboot/ CentOS7
[ root@r7 ~] # cd /var/lib/tftpboot/CentOS7/
[ root@r7 CentOS7 ] # wget http://192.168.4.254/dvd/isolinux/vmlinuz
[ root@r7 CentOS7 ] # wget http://192.168.4.254/dvd/isolinux/initrd.img  //下载内核、初始化文件
[ root@svr7 pxeboot ] # ls -R  /var/lib/tftpboot/
/var/lib/tftpboot/:
pxelinux .0 CentOS7
/var/lib/tftpboot/ CentOS7 :
initrd . img vmlinuz

[ root@r7 ~] # mkdir  /var/lib/tftpboot/ pxelinux.cfg

2)以光盘中的 isolinux 目录为模板,拷贝必要的文件

[ root@r7 ~] # cd  /var/lib/tftpboot/
[ root@r7 tftpboot ] # wget  http://192.168.4.254/dvd/isolinux/vesamenu.c32 //提供图形支持
[ root@r7 tftpboot ] # wget http://192.168.4.254/dvd/isolinux/splash.png //准备背景图片
[ root@r7 tftpboot ] # wget - O pxelinux .cfg/default  http://192.168.4.254/dvd/isolinux/isolinux.cfg     //建立菜单配置
[ root@r7 isolinux ] # ls -R  /var/lib/tftpboot/   //确认部署结果
/var/lib/tftpboot/:
pxelinux.0  pxelinux.cfg  CentOS7   splash.png   vesamenu.c32
/var/lib/tftpboot/pxelinux.cfg :
default
/var/lib/tftpboot/CentOS7 :
initrd.img vmlinuz

3)调整启动参数
进入vim模式时,可设置行号(set nu)

[ root@svr7 ~] # vim  /var/lib/tftpboot/ pxelinux.cfg/default
default vesamenu.c32   //默认交给图形模块处理
timeout 600                       //选择限时为60秒(单位1/10秒)
.. ..
menu title PXE   Installation        Server         //启动菜单标题信息
.. ..
label  linux                 //菜单项标签
	menu label ^ Install CentOS7 Linux 7

 kernel CentOS7/vmlinuz      //内核的位置
append initrd =CentOS7/ initrd.img
inst.stage2 = http://192.168.4.254/dvd      //初始镜像、安装源位置

label rescue
	menu label ^ CentOS7 system
	kernel CentOS7/ vmlinuz
	append initrd =CentOS7/initrd.img
inst . stage2 = http://192.168.4.254/dvd rescue

label local               //从硬盘启动
menu    default        //默认启动方式
menu label Boot from ^ local drive
localboot 0xffff
menu     end

步骤四:访问 TFTP 服务端确保可用
1)在 pc207 上安装 tftp 命令工具

[ root@pc207 ~] # yum -y install  tftp

2)在 pc207 上访问 svr7 上的 TFTP 服务端,下载文件测试

[ root@pc207 ~] # tftp 192.168.4.7 -c   get pxelinux .0
[ root@pc207 ~] # ls -lh   pxelinux .0   //检查下载结果
-rw-r--r-- 1 root root 27k 2月  23 18:27 pxelinux.0

4 . 验证 PXE 网络装机

步骤一:新建虚拟机 pxetest
新建一台虚拟机,注意将安装方式选择“网络引导(PXE)”(如图-2 所示)。虚拟
机的其他设置参考:内存 2G、硬盘 20G;网络类型要与 PXE 服务器相同,比如选用
private1 隔离网络。 (用的是vm)

注意:如果是生产环境中已经有系统的客户机,则需要调整 BIOS 设置,将网络引导
作为第一启动设备。

步骤二:启动虚拟机 pxetest,验证 PXE 网络安装过程
1)确认启动界面

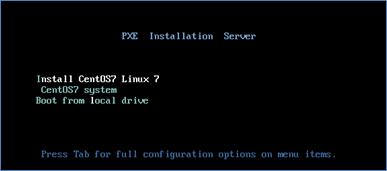

客户机通过 PXE 引导以后,可以获得服务端提供的配置界面(如图-3 所示)。

2)选择第一个菜单项开始安装 CentOS7 操作系统

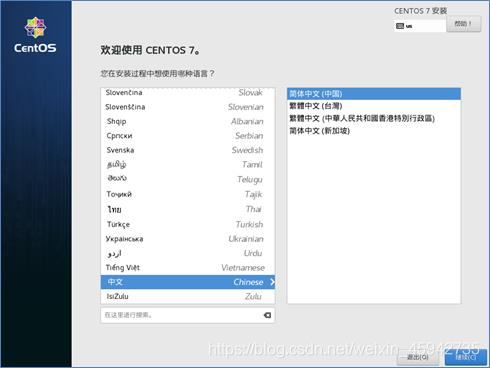

成功出现 CentOS7 安装程序的欢迎界面,根据提示选择中文(如图-4 所示)后继续。

3)下一步需手动选择安装源
指定位于 http://192.168.4.254/dvd 的软件仓库,软件选择、安装位置等设置根据
需要指定,确认后继续。
后续过程与正常的光盘安装类似,不再赘述。
顺利操作到这里说明 PXE 网络引导安装的目标已经实现了。
