基于SYSBIOS的图像处理DHT11测温系统

基于SYSBIOS的图像处理DHT11测温系统

设计内容

主要功能包括：菜单显示，触摸切换功能，多种图像处理操作，DHT11温度传感器测温度，温湿度以及CPU工作负荷量实时显示等。项目主要又三个线程，一个外部中断，一个定时器中断组成。其中三个线程分布为：

1. 菜单显示切换任务。这个任务主要用于处理触摸屏事件并根据触点位置调度相应的功能子函数，即相应的图像处理算法，如：
    sobel边缘提取。
    图像灰度化处理。
    基于大津分割的图像二值化处理。
2. DHT11温湿度读取任务。
   该线程主要用于从DHT11传感器获取当前温湿度信息，并将信息以事件的形式发布给显示任务，与任务3进行通信，并在屏幕上显示当前的温湿度信息。
3. CPU负载计算任务。该任务主要用于获得当前cpu负荷量并显示。
   外部中断的任务并没有进行拓展或与其他线程通信，紧作为验证性处理可继续扩展功能。外部中断待用硬件中断触发软件中断，并通过软件中断执行相关的入口函数，这里主要采用点亮LED灯验证实验功能是否实现。
   定时器中断主要用于所有的延时任务，指导显示屏的刷新，DHT11的实时采集等。

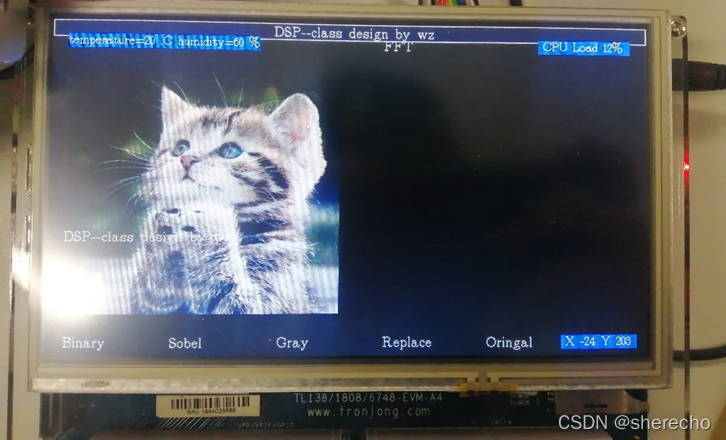

功能测试在上方显示课程设计的功能图，

下方分别显示了不同的操作功能。左下方为待处理图像原图

温湿度显示在左上角，CPU负载率显示在右上角。

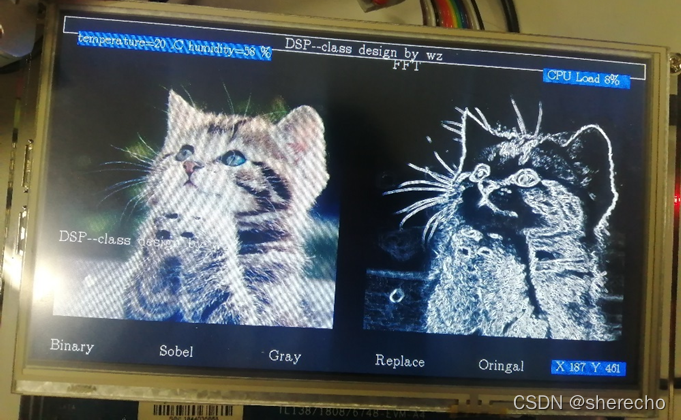

左侧为原图，右侧为边缘提取后的图像。这里我采用的是xy方向的sobe算子，可以看出边缘提取的效果较好。

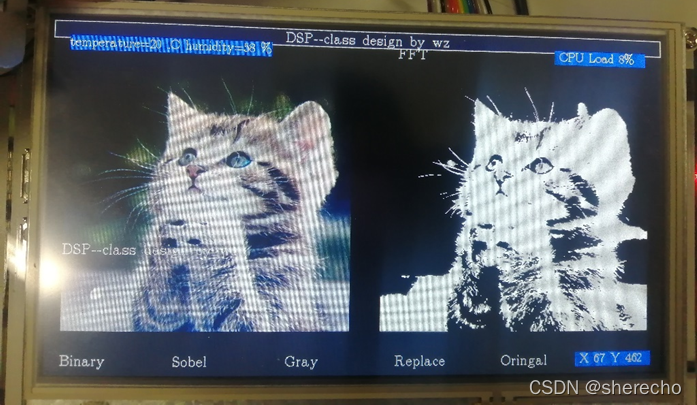

大津阈值分割二值化效果图

程序源码

https://download.youkuaiyun.com/download/weixin_45934869/75689525.
