单片机底层通信协议① —— 同步和异步、并行和串行、全双工和半双工以及单工、电平信号和差分信号

最新推荐文章于 2025-02-21 10:19:05 发布

原创最新推荐文章于 2025-02-21 10:19:05 发布 · 3.1k 阅读

23 ·

CC 4.0 BY-SA版权

文章标签：

#单片机 #嵌入式硬件 #物联网

通信协议专栏收录该内容

2 篇文章

订阅专栏

本文深入探讨了通信协议的概念，包括其在数据格式、同步方式、传输速度等方面的规定。接口技术在计算机通信中起到关键作用，而大端序和小端序则是处理数据存储的重要细节。同步与异步通信的区别在于是否使用时钟线来确保数据传输的准确性。时钟线对于保持数据传输的同步至关重要。此外，文章还对比了并行与串行通信的优缺点，并详细阐述了全双工、半双工和单工通信模式。最后，讨论了电平信号与差分信号在信号传输中的应用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1、什么是通信协议？

通信协议又称通信规程，是指通信双方对数据传送控制的一种约定。约定中包括对数据格式，同步方式，传送速度，传送步骤，检纠错方式以及控制字符定义等问题做出统一规定，通信双方必须共同遵守，它也叫做链路控制规程。

总言而之：通信协议就是双方实体完成通信或服务所必须遵守的规则和约定。

2、接口技术

在这里插入图片描述

3、计算机通信

举例说明：

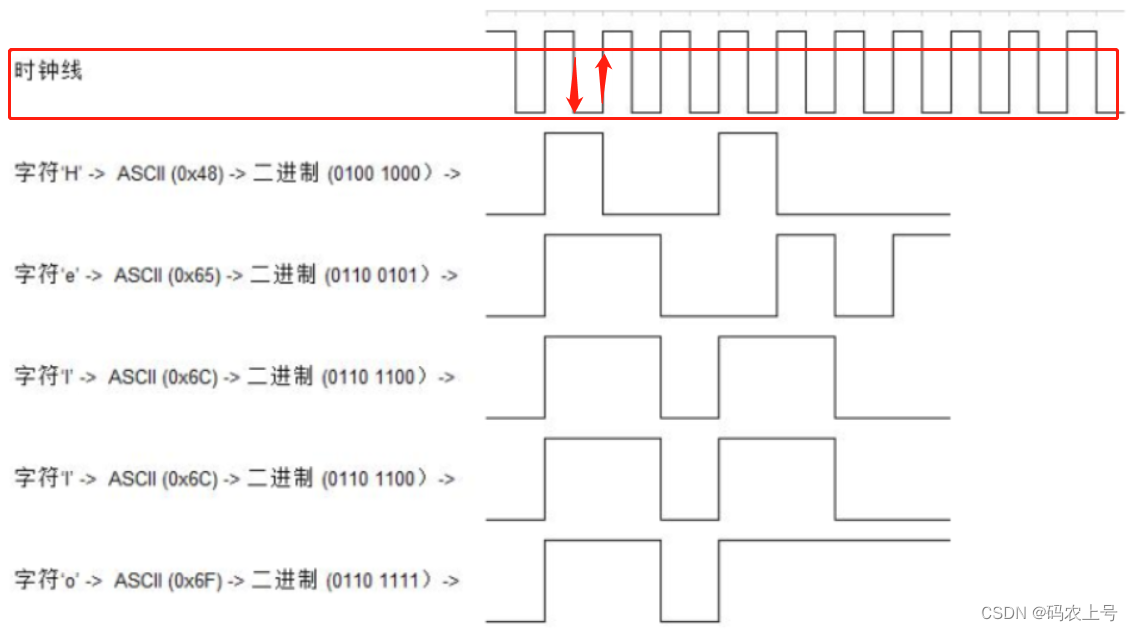

在这里插入图片描述

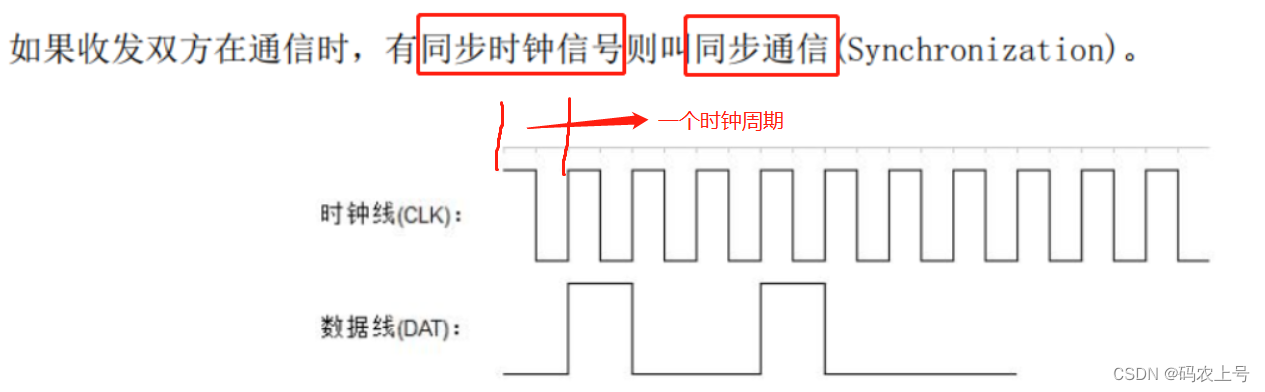

在上面举例的是一个具有时钟线的，即同步通信（后面就说到）
上面举例的是一个具有时钟线的，即同步通信（后面就说到）

4、大端序(MSB)和小端序(LSB)

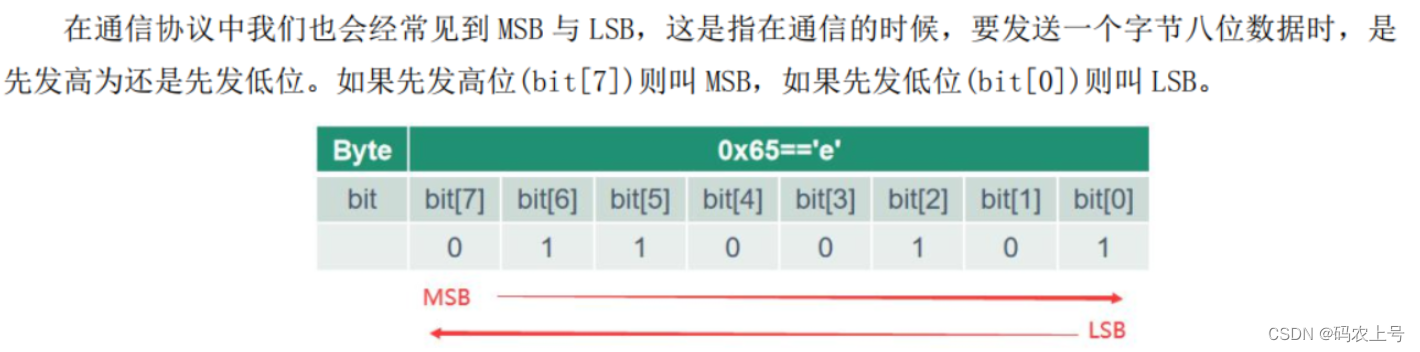

在这里插入图片描述

5、同步与异步通信

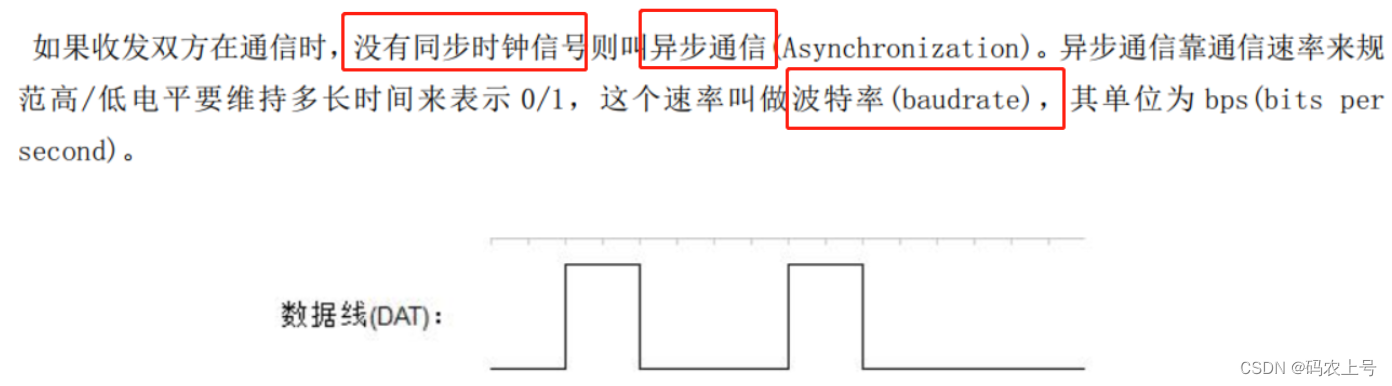

在这里插入图片描述

为什么要有时钟线？

时钟线能持续不断将逻辑级别脉冲至高位和低位，每次脉冲之间持续时间“tb”以脉冲宽度来表示。
时钟线用于计算单个比特的持续时间，以供接收方用于在准确位置轮询管脚状态，这样接收方就能以可靠方式从串行线上提取数据。

在这里插入图片描述

6、并行与串行通信

在这里插入图片描述

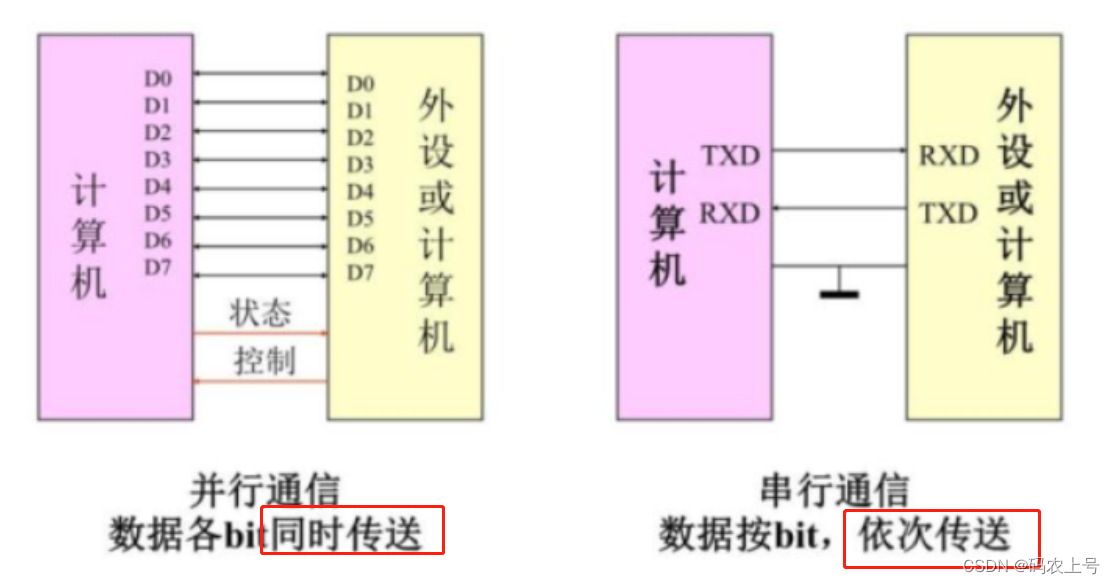

并行：可同时传输多个位的数据，但是通信线路比较多，会有一定的干扰。
串行：一下只能传输一个位

7、全双工、半双工、单工

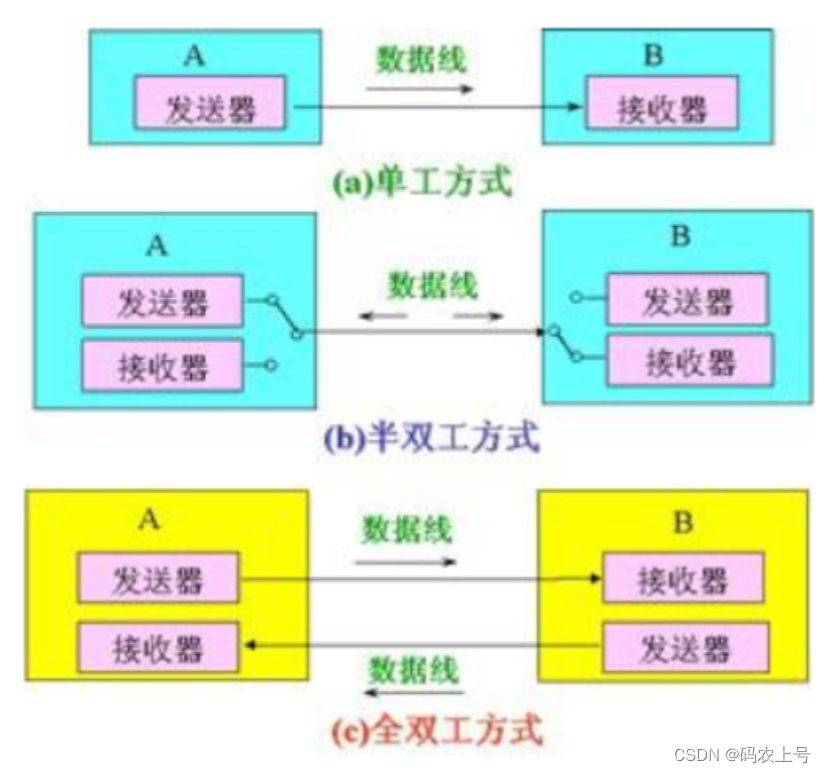

在这里插入图片描述

①单工

只能是一个方向传送。比如：A传送数据到B，并且只能B不能传送到A。

②半双工

可以双向传送，但在在某一时刻，只能一方为发送，另一方为接收。

③全双工

在同一时刻，双方可以同时接收和发送数据。

8、电平信号和差分信号

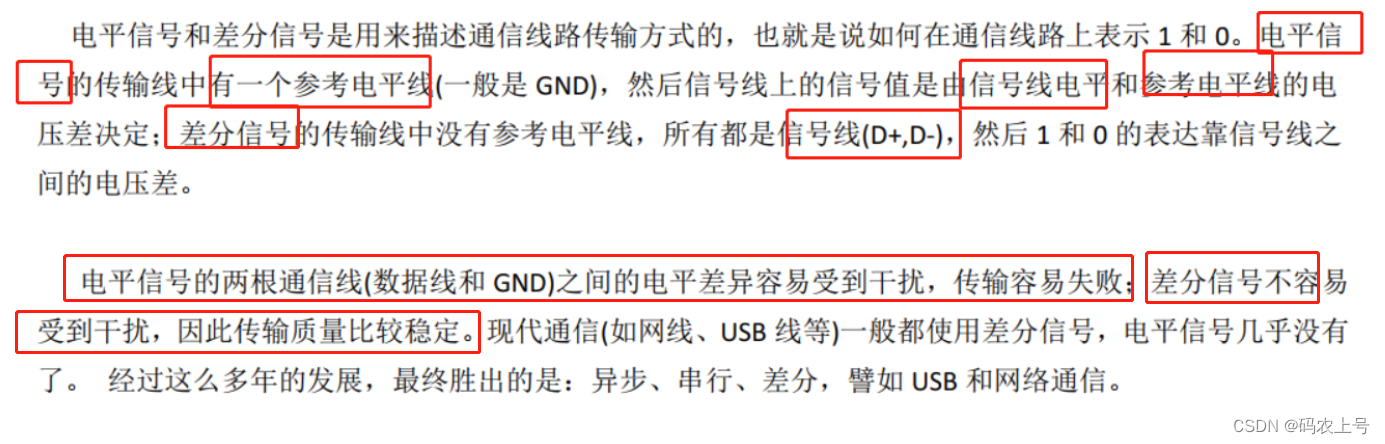

在这里插入图片描述
