异步通信是指通信的发送与接收设备使用各自的时钟控制数据的发送和接收过程。为使双方的收发协调，要求发送和接收设备的时钟尽可能一致。

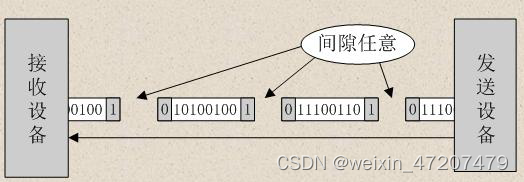

异步通信是以字符（构成的帧）为单位进行传输，字符与字符之间的间隙（时间间隔）是任意的，但每个字符中的各位是以固定的时间传送的，即字符之间不一定有“位间隔”的整数倍的关系，但同一字符内的各位之间的距离均为“ 位间隔”的整数倍。如下图所示：

异步通信的特点：不要求收发双方时钟的严格一致，实现容易，设备开销较小，但每个字符要附加2～3 位用于起止位，各帧之间还有间隔，因此传输效率不高。

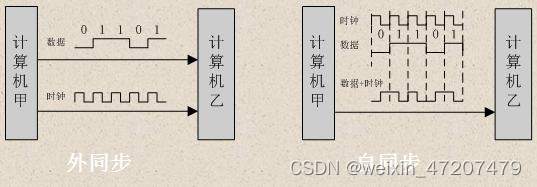

同步通信时要建立发送方时钟对接收方时钟的直接控制，使双方达到完全同步。此时，传输数据的位之间的距离均为“位间隔”的整数倍，同时传送的字符间不留间隙，即保持位同步关系，也保持字符同步关系。发送方对接收方的同步可以通过两种方法实现。如下图所示：

1.2，并行和串行

串行通讯：

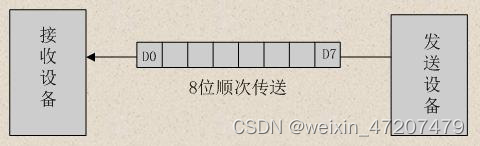

串行通信是指使用一条数据线，将数据一位一位地依次传输，每一位数据占据一个固定的时间长度。其只需要少数几条线就可以在系统间交换信息，特别适用于计算机与计算机、计算机与外设之间的远距离通信。如下图所示：

串行通信的特点：传输线少，长距离传送时成本低，且可以利用电话网等现成的设备，但数据的传送控制比并行通信复杂。

并行通讯：

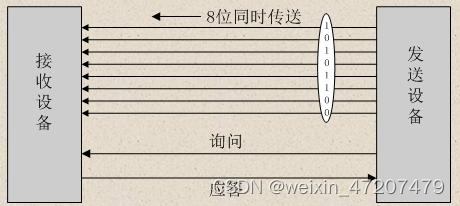

并行通信通常是将数据字节的各位用多条数据线同时进行传送，通常是8位、16 位、32 位等数据一起传输。如下图所示：

并行通信的特点：控制简单、传输速度快；由于传输线较多，长距离传送时成本高且接收方的各位同时接收存在困难，抗干扰能力差。

串口通信基础：
(1)一种特定的通信协议；
(2)也叫串行通信、串口通信、UART、USART；
(3)异步、串行、全双工；

1.3，单工、半双工与全双工通信

单工是指数据传输仅能沿一个方向，不能实现反向传输。如下图所示：

半双工是指数据传输可以沿两个方向，但需要分时进行。如下图所示：

全双工是指数据可以同时进行双向传输。如下图所示：

串行通信的主要用途：
(1)早期：计算机之间短距离通信（15米），完备通信机制
(2)现在：CPU之间近距离通信、调试信息输入输出，非完备通信

串行通信的工作方式：
(1)3根线（GND、RxD、TxD）或者9根线；
(2)发送方有发送移位寄存器，接收方有接收移位寄存器；
(3)数据在发送方和接收方的CPU中都以字节为单位整字节处理；
(4)数据在通信线上以位为单位逐个bit的传输；

串行通信的主要概念：
(1)起始位、数据位、奇偶校验位、停止位（帧），一帧数据里各位的定义，例如数据位有几位；
(2)波特率：一秒钟传输多少个bit位，发送方和接收方必须波特率设置为一样，例如9600代表1秒钟发送了9600各bit位；
(3)流控：速率协商，现在一般都要禁用掉；

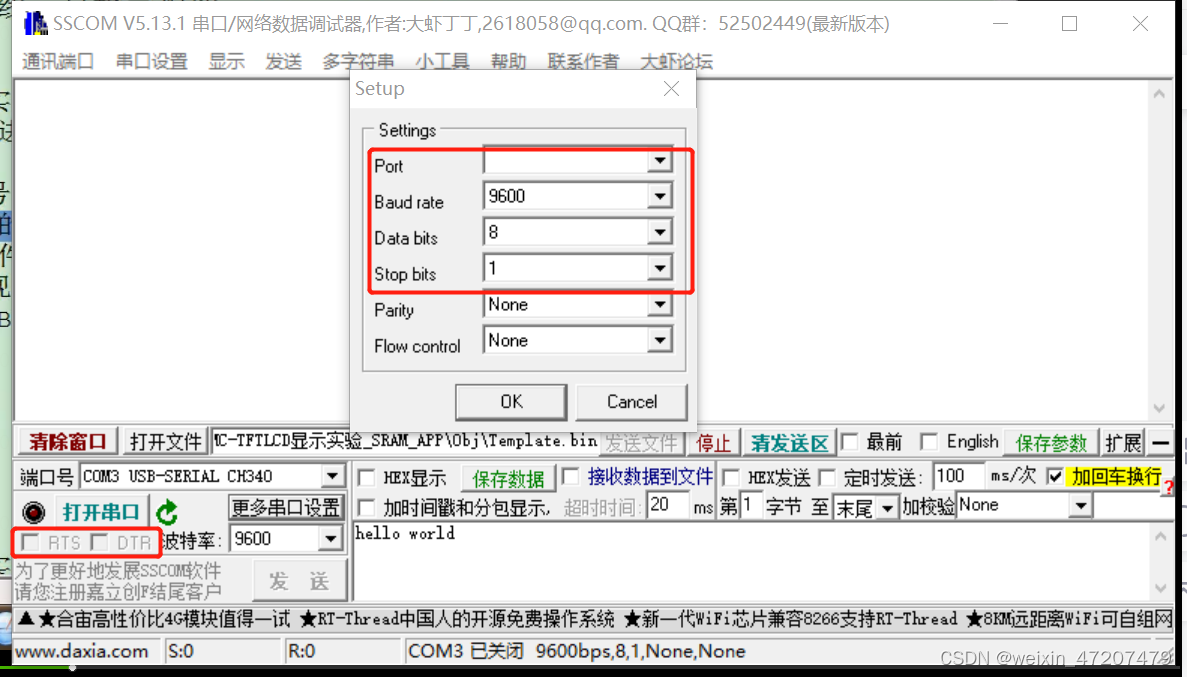

串口调试助手的串口设置里有对应的波特率，数据位长度，停止位长度的选择，RTS和DTR代表表速率协商的流控选择，不勾选。

1.4，通信速率

衡量通信性能的一个非常重要的参数就是通信速率，通常以比特率(Bitrate)来表示。比特率是每秒钟传输二进制代码的位数，单位是：位／秒（ bps）。如每秒钟传送240 个字符，而每个字符格式包含10 位(1 个起始位、1 个停止位、8 个数据位)，这时的比特率为：10 位×240 个/秒= 2400 bps 。

在后面会遇到一个“波特率”的概念&#x
