RIP实验

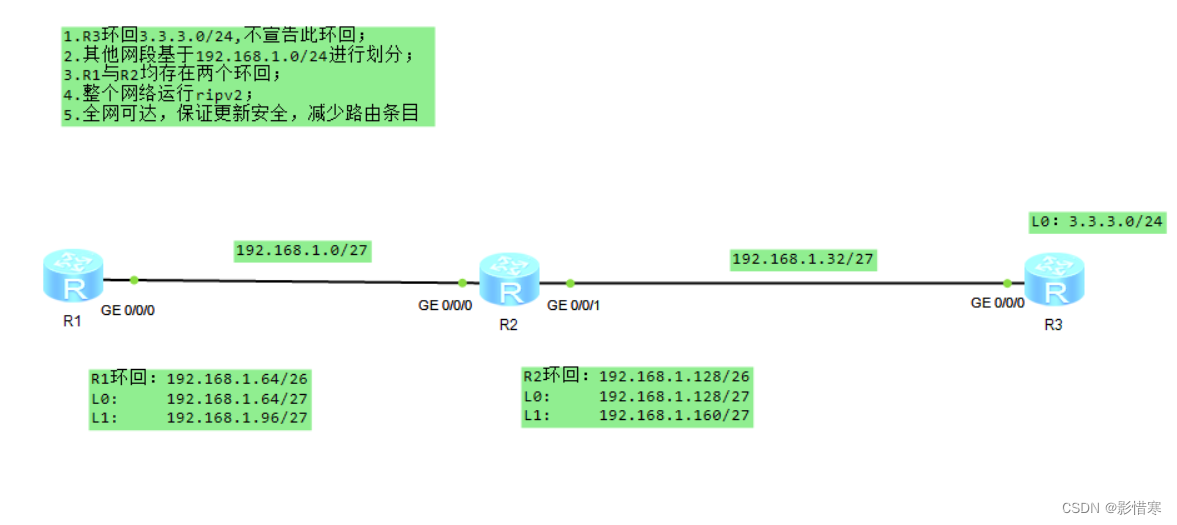

• 一、实验拓扑

二、实验需求

1.R3环回3.3.3.0/24,不宣告此环回；

2.其他网段基于192.168.1.0/24进行划分；

3.R1与R2均存在两个环回；

4.整个网络运行ripv2；

5.全网可达，保证更新安全，减少路由条目

三、实验思路

1.对除R3的固定环回地址3.3.3.0/24，其他网段基于192.168.1.0/24进行合理划分

划分网段：先将192.168.1.0划分为3个大网段（将骨干链路与每个路由器上的环回地址分段，最后细分）

192.168.1.0000 0000/26---骨干链路---192.168.1.0/26---划分为2个小网段

192.168.1.0000 0000/27---192.168.1.0/27

192.168.1.0010 0000/27---192.168.1.32/27

192.168.1.0100 0000/26---R1环回---192.168.1.64 /26

L0：192.168.1.0100 0000/27---192.168.1.64/27

L1：192.168.1.0110 0000/27---192.168.1.96/27

192.168.1.1000 0000/26---R2环回---192.168.1.128/26

L0：192.168.1.1000 0000/27---192.168.1.128/27

L1：192.168.1.1010 0000/27---192.168.1.160/27

2.整个网络运行ripv2，

3.通过RIP协议中的default-route originate命令实现自动下发一条缺省给网络中的其他路由器（手动配置缺省路由太麻烦），实现全网通

4.保证更新安全

5.减少路由条目

6.防环，做黑洞路由配置

四、实验步骤

1、配置IP地址

[R1]int g0/0/0

[R1-GigabitEthernet0/0/0]ip add 192.168.1.1 27

[R1]int l0

[R1-LoopBack0]ip add 192.168.1.65 27

[R1]int l1

[R1-LoopBack1]ip add 192.168.1.97 27

[R2]int g0/0/0

[R2-GigabitEthernet0/0/0]ip add 192.168.1.2 27

[R2]int g0/0/1

[R2-GigabitEthernet0/0/1]ip add 192.168.1.33 27

[R2]int l0

[R2-LoopBack0]ip add 192.168.1.129 27

[R2]int l1

[R2-LoopBack1]ip add 192.168.1.161 27

[R3]int g0/0/0

[R3-GigabitEthernet0/0/0]ip add 192.168.1.34 27

[R3]int l0

[R3-LoopBack0]ip add 3.3.3.1 24

1. 使整个网络运行ripv2

[R1]rip 1

[R1-rip-1]version 2

[R1-rip-1]undo summary

[R1-rip-1]network 192.168.1.0

[R2]rip 1

[R2-rip-1]version 2

[R2-rip-1]undo summary

[R2-rip-1]network 192.168.1.0

[R3]rip 1

[R3-rip-1]version 2

[R3-rip-1]undo summary

[R3-rip-1]network 192.168.1.0

1. 自动下发一条缺省给网络中的其他路由器

[R3-rip-1]default-route originate

1. 配置接口的认证模式

[R1]int g0/0/0

[R1-GigabitEthernet0/0/0]rip authentication-mode md5 usual cipher w123456

[R2]int g0/0/0

[R2-GigabitEthernet0/0/0]rip authentication-mode md5 usual cipher w123456

[R2-GigabitEthernet0/0/0]int g0/0/1

[R2-GigabitEthernet0/0/1]rip authentication-mode md5 usual cipher w123456

五、测试

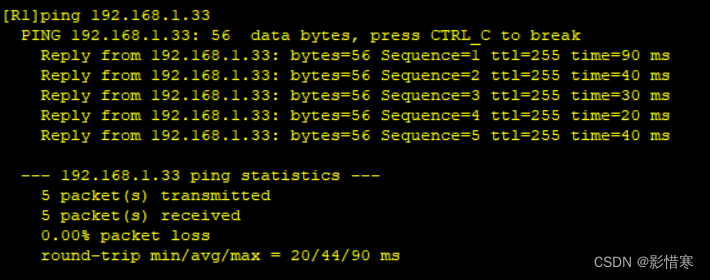

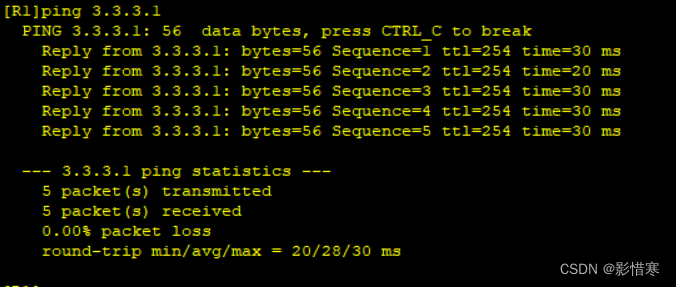

通过RIP协议中的命令自动下发一条缺省给网络中的其他路由器

，实现全网通

[R3-rip-1]default-route originate

手动汇总路由：

[R1-GigabitEthernet0/0/0]rip summary-address 192.168.1.64 255.255.255.192

[R2-GigabitEthernet0/0/0]rip summary-address 192.168.1.128 255.255.255.192

[R2]int g0/0/1

[R2-GigabitEthernet0/0/1]rip summary-address 192.168.1.128 255.255.255.192

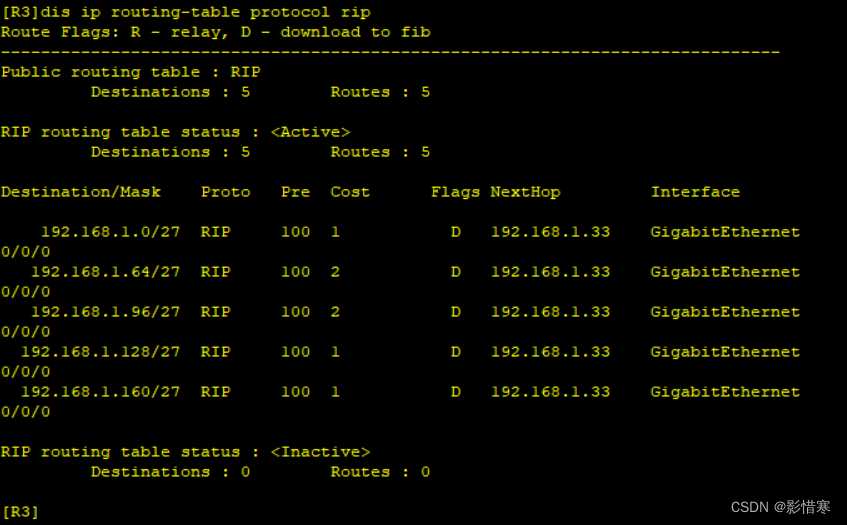

汇总前：

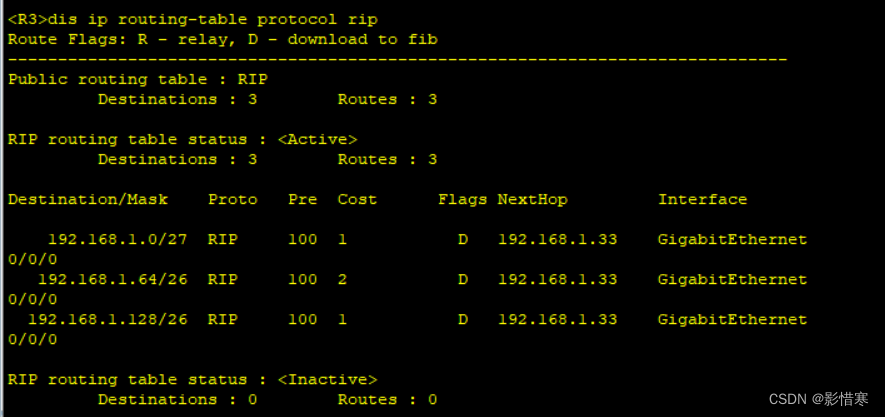

汇总后：

防环，做黑洞路由配置

[R1]ip route-static 192.168.1.64 26 NULL 0

[R2]ip route-static 192.168.1.128 26 NULL 0
