ENSP:使用单臂路由和静态NAT实现相互通信

什么是单臂路由？

单臂路由是指在路由器的一个接口上通过配置子接口（或“逻辑接口”，并不存在真正物理接口）的方式，实现原来相互隔离的不同VLAN（虚拟局域网）之间的互联互通。

什么是静态NAT?

静态NAT是指一个内部主机唯一占用一个公网IP,这种方式也被称为一对一模型

 要求：

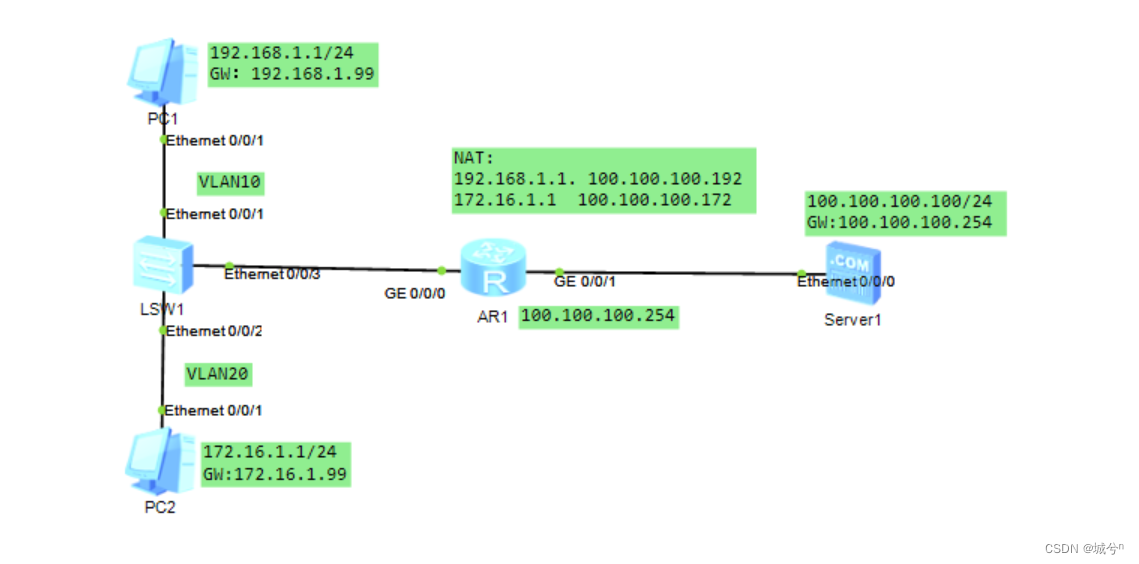

在AR1上使用单臂路由，使PC1和PC2能相互通信。且在AR1配置静态NAT，使PC1与PC2能访问Server 1.

SW1

#
vlan batch 10 20

#
interface Ethernet0/0/1
 port link-type access
 port default vlan 10
#
interface Ethernet0/0/2
 port link-type access
 port default vlan 20
#
interface Ethernet0/0/3
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
#


AR

配置子接口VLAN和网关

interface GigabitEthernet0/0/0.1
 dot1q termination vid 10  //封装为dot1q,子接口对应vlan10
 ip address 192.168.1.99 255.255.255.0
 arp broadcast enable  //开启arp广播
#
interface GigabitEthernet0/0/0.2
 dot1q termination vid 20
 ip address 172.16.1.99 255.255.255.0
 arp broadcast enable

interface GigabitEthernet0/0/1
 ip address 100.100.100.254 255.255.255.0
 nat static global 100.100.100.192 inside 192.168.1.1 netmask 255.255.255.255  //在g0/0/1接口配置对应的静态NAT地址
 nat static global 100.100.100.172 inside 172.16.1.1 netmask 255.255.255.255

验证

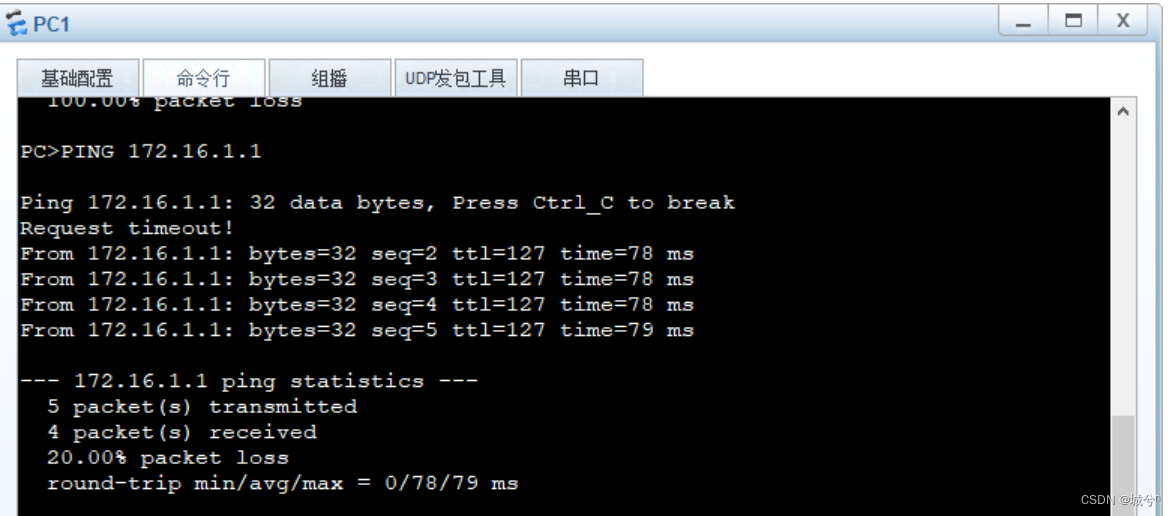

PC1 ping PC2



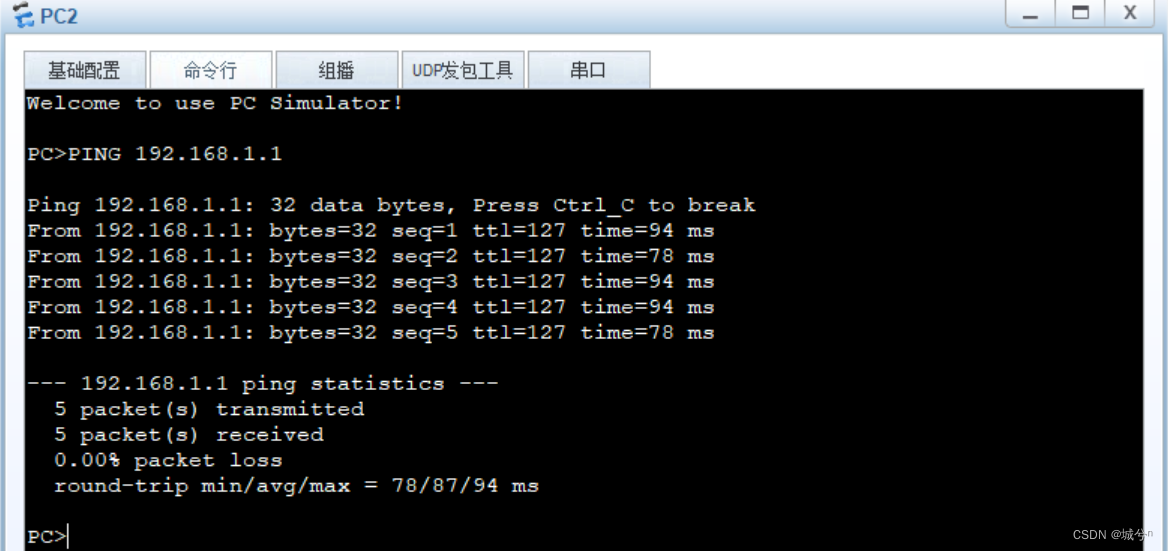

PC2  ping PC1

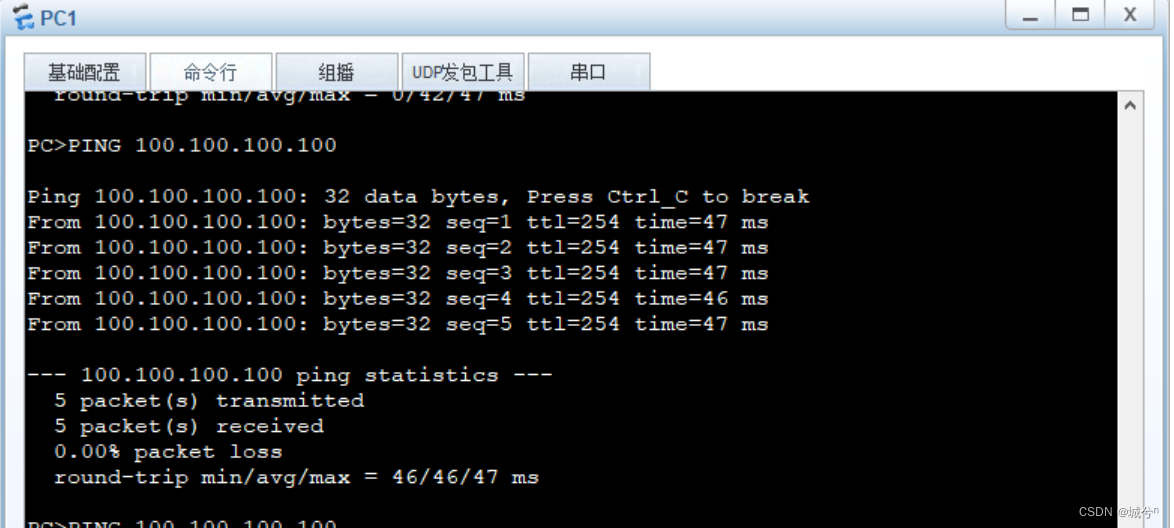

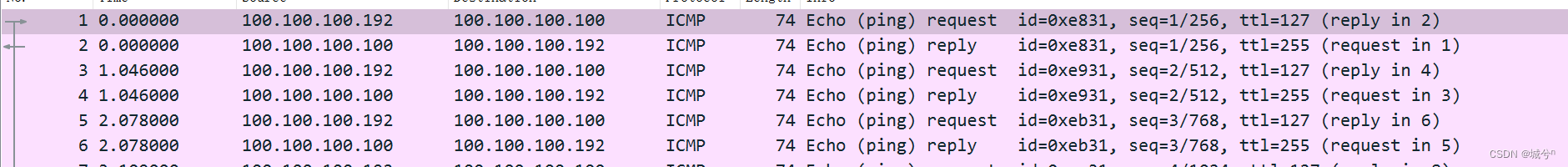

 PC1 ping SERVER 1,并且G0/0/1接口抓包

 实验成功

如果存在较多的网络，可以在AR1上开启DHCP 服务，然后基于接口分配给个网段终端地址IP，

DHCP enable

int g0/0/0.1

ip address 192.168.1.99 24

dhcp select interface

int g0/0/0.2

ip address 172.16.1.99  24

dhcp select interface
