静态路由实验

实验要求：
        1.除了R5的环回地址固定5.5,5./24，其他网段基于192.168.1.0/24进行合理划分;

        2.R1-R4每个路由器存在两个环回接口，模拟PC，地址也在192.168.1/24网络内;

        3.R1-R4不能直接编写到达5.5.5.0/24的静态路由，但依然可以访问;

        4.全网可达，尽量减少每台路由器路由条目数量，避免环路;

        5.R4与R5间，正常1000m链路通信，故障时自动改为100M;

实验过程：


        1、网段划分：

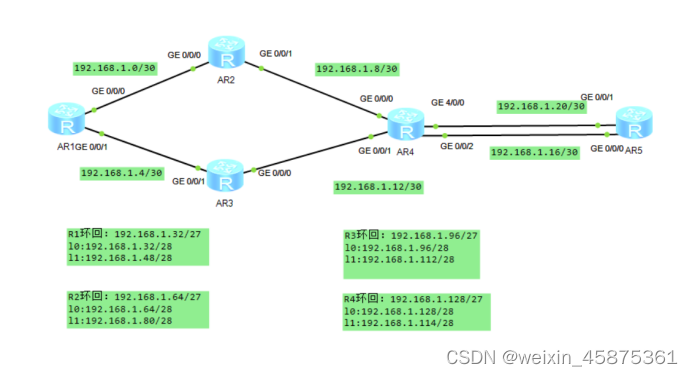

按照实验要求将192.168.1.0/24划分为五个网段，主干链路与各路由器中的环回口使用，划分后如图，

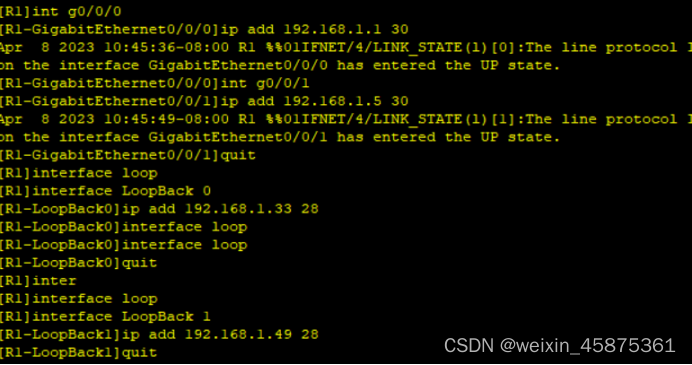

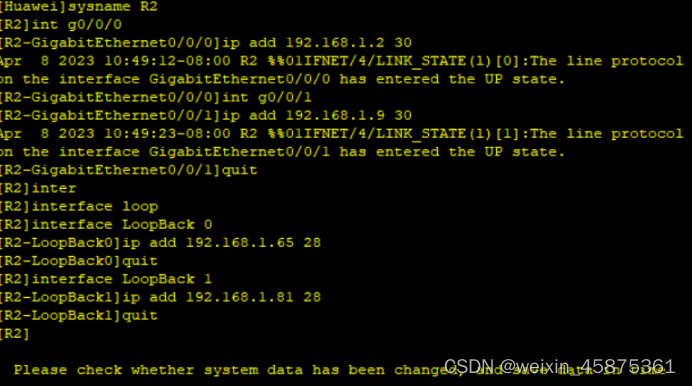

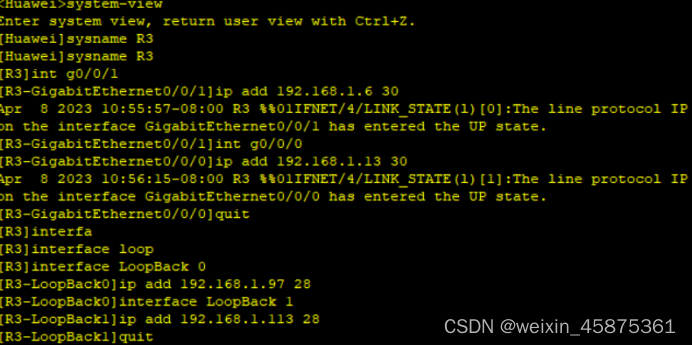

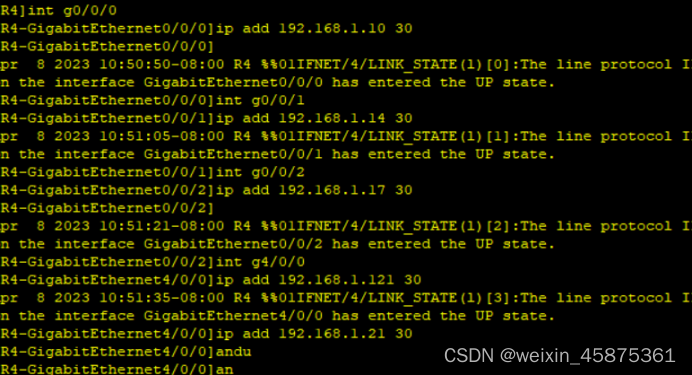

        2、给R1-R5的路由器配置ip与环回口

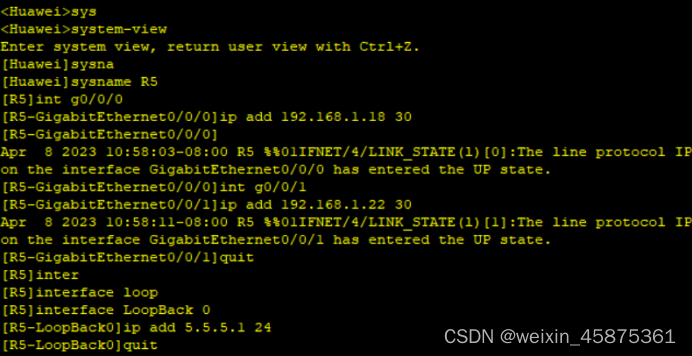

        配置操作如下图：

使用int 加端口号进入端口配置ip，使用int loopback配置环回口

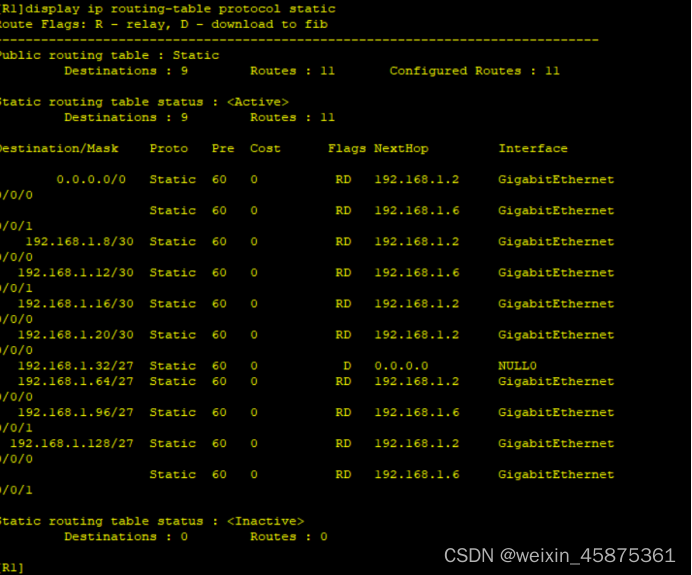

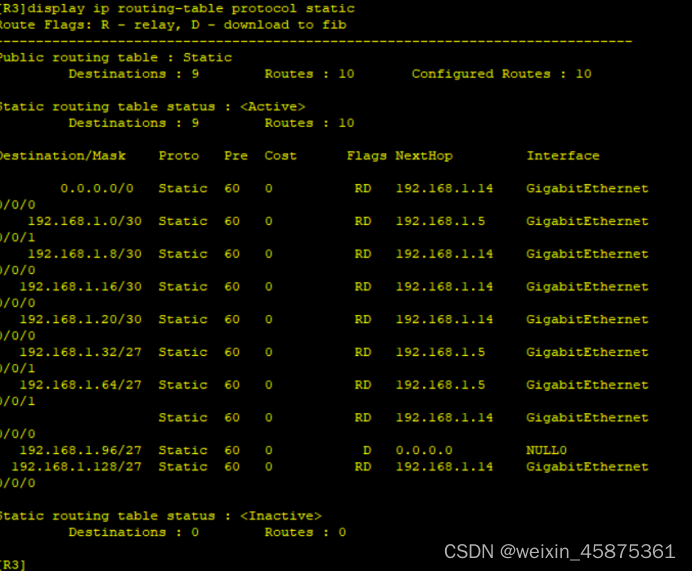

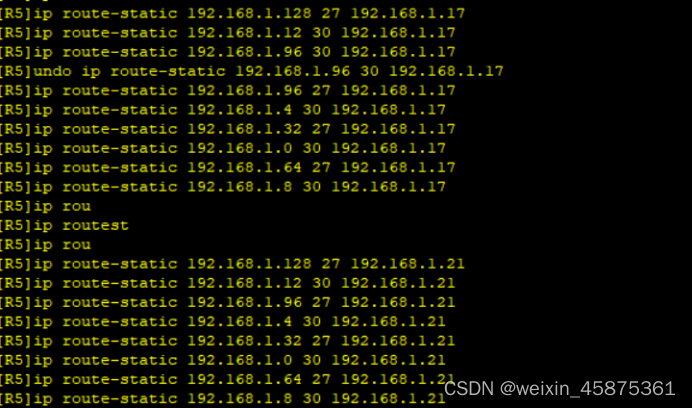

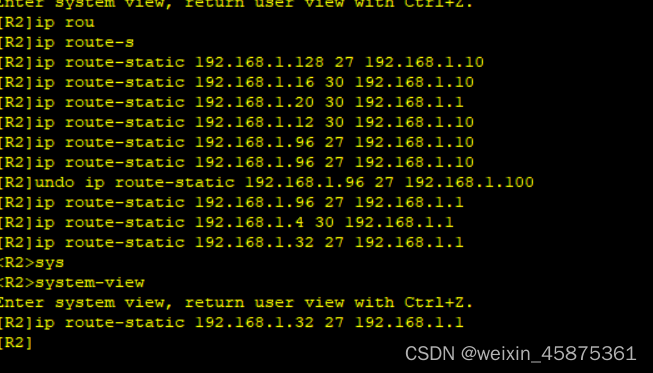

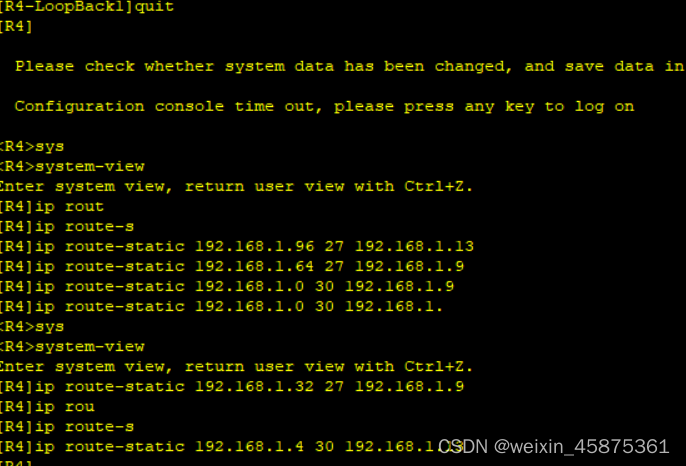

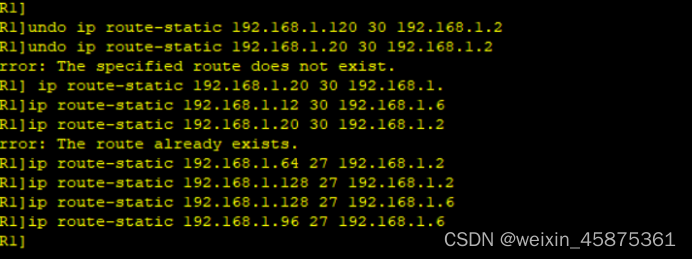

         3、配置静态路由，除连接5.5.5.o0/24网段外的路由匹配

按照划分网段进行配置，R1-R4是可以互通回环口的

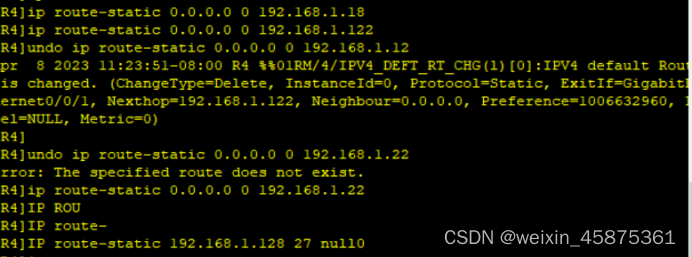

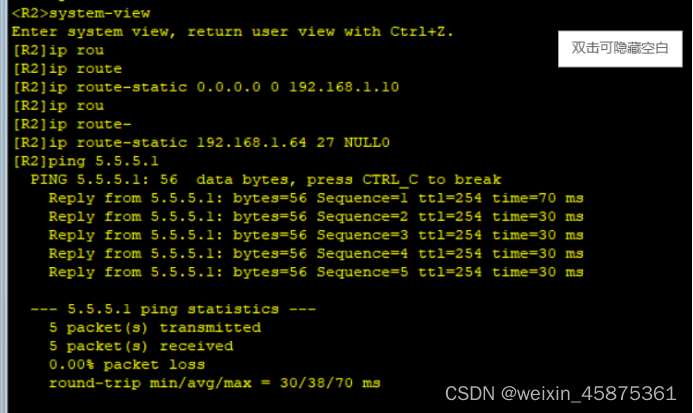

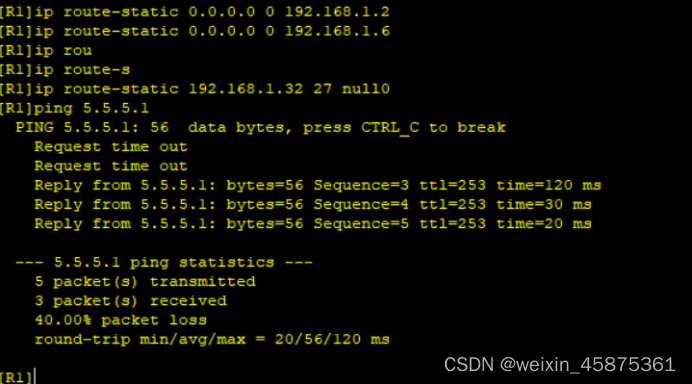

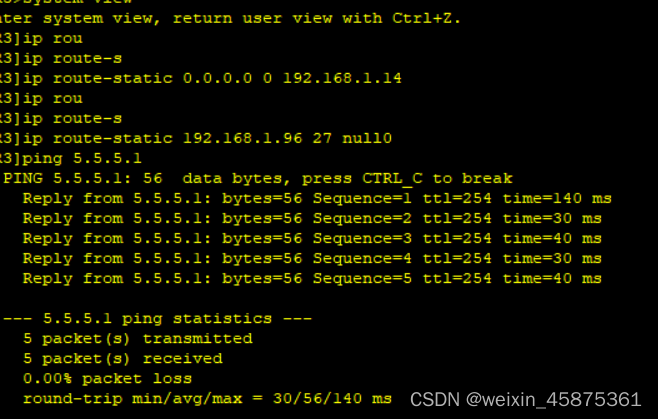

         4、配置R1-R4到R5环回口5.5.5.0/24的缺省路由以及防止环路

使用ip route-static 网段 掩码 null0的防止出现环路

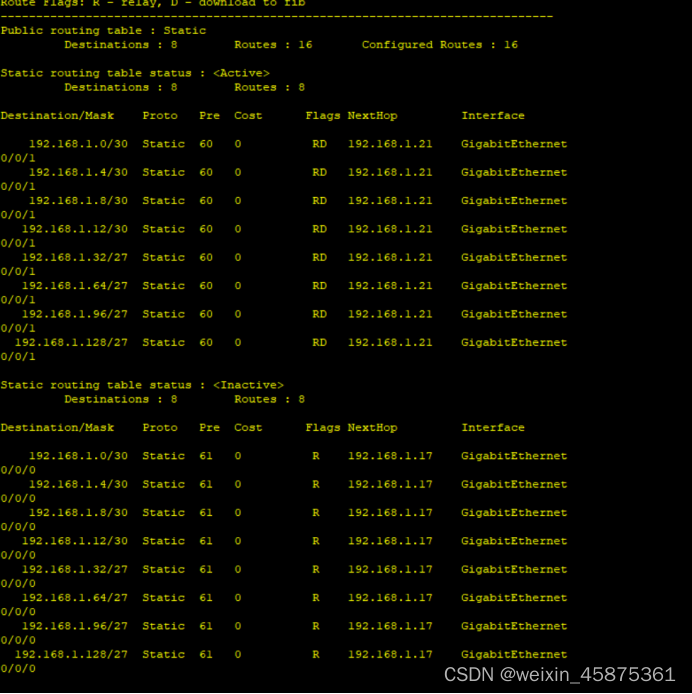

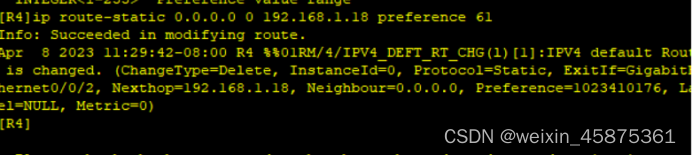

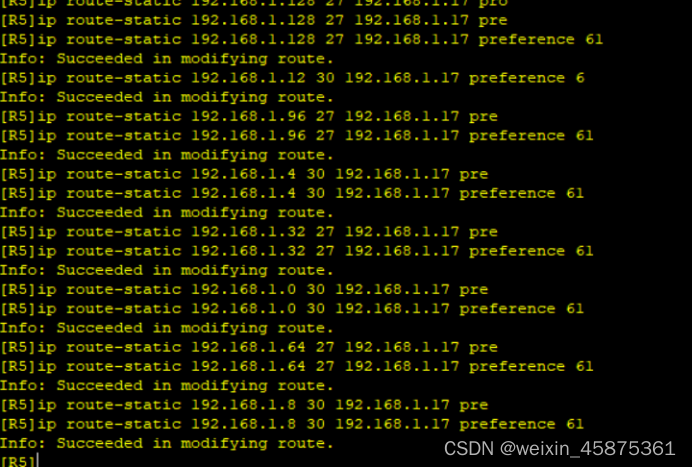

         5、配置R4与R5上的路由备份

使用修改路由的 开销值来进行修改路径优先级

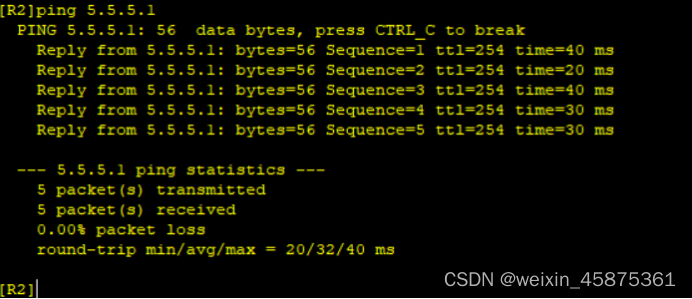

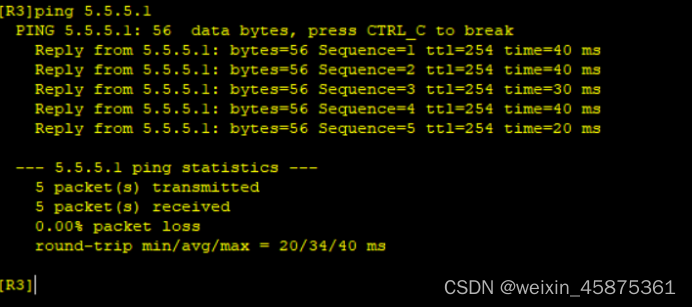

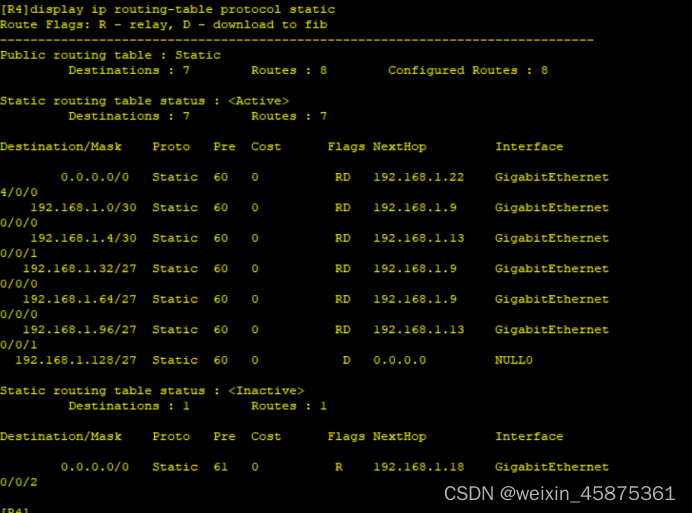

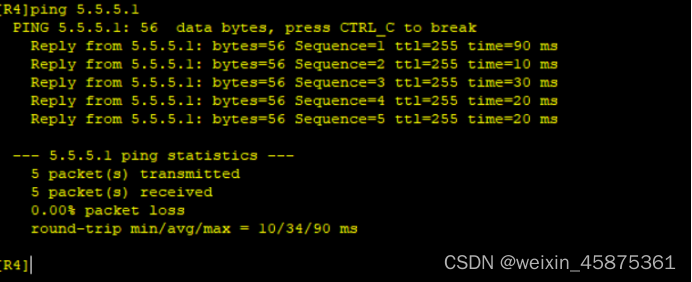

        6、查看配置与验证通信：

以R1为例测试是否实现了第五点要求：

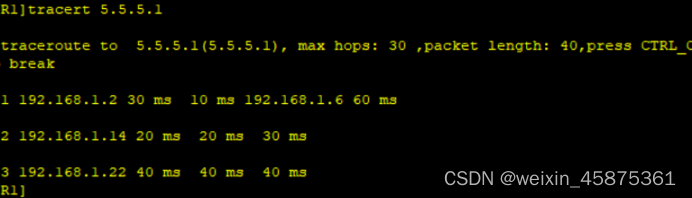

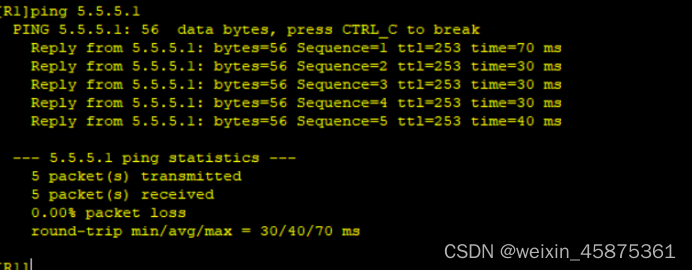

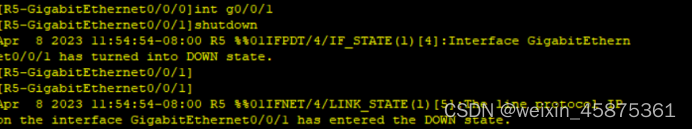

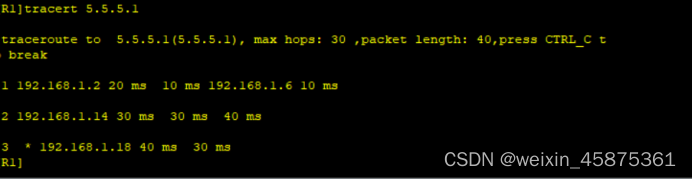

先进行ping测试与tracert测试，查看到路由追踪走的是G4/0/0，然后在关闭G4/0/0口之后重新路由追踪可以查看到重新连接为G0/0/2
