文章介绍了如何通过命令窗口调用Gnuplot工具，设置数据文件分隔符，然后使用plot指令读取TXT文档的第一列和第二列数据进行图形绘制，包括点和线两种方式。同时，给出了C/C++代码示例，展示了如何在程序中调用Gnuplot进行绘图操作。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

命令窗口中的指令

按住“开始”键和“R”键然后输入cmd调出命令窗口，然后执行以下指令
gnuplot读取txt文档第一列和第二列画图
首先放出完整的命令：

gnuplot
set datafile separator ','//表示txt文档中数据的间隔是‘，’
plot "D:/1/1.txt" using 1:2//用点画出的图
plot "D:/1/1.txt" using 1:2 with lines//用线画出的图形

txt文档图示：

![在这里插入图片描述](https://img-blog.csdnimg.cn/e4d2e4416b03460ca59cd22dd9229a6a.png

想要获得某一个关键词的用法帮助：

help plot

把plot换成自己想知道的关键词即可

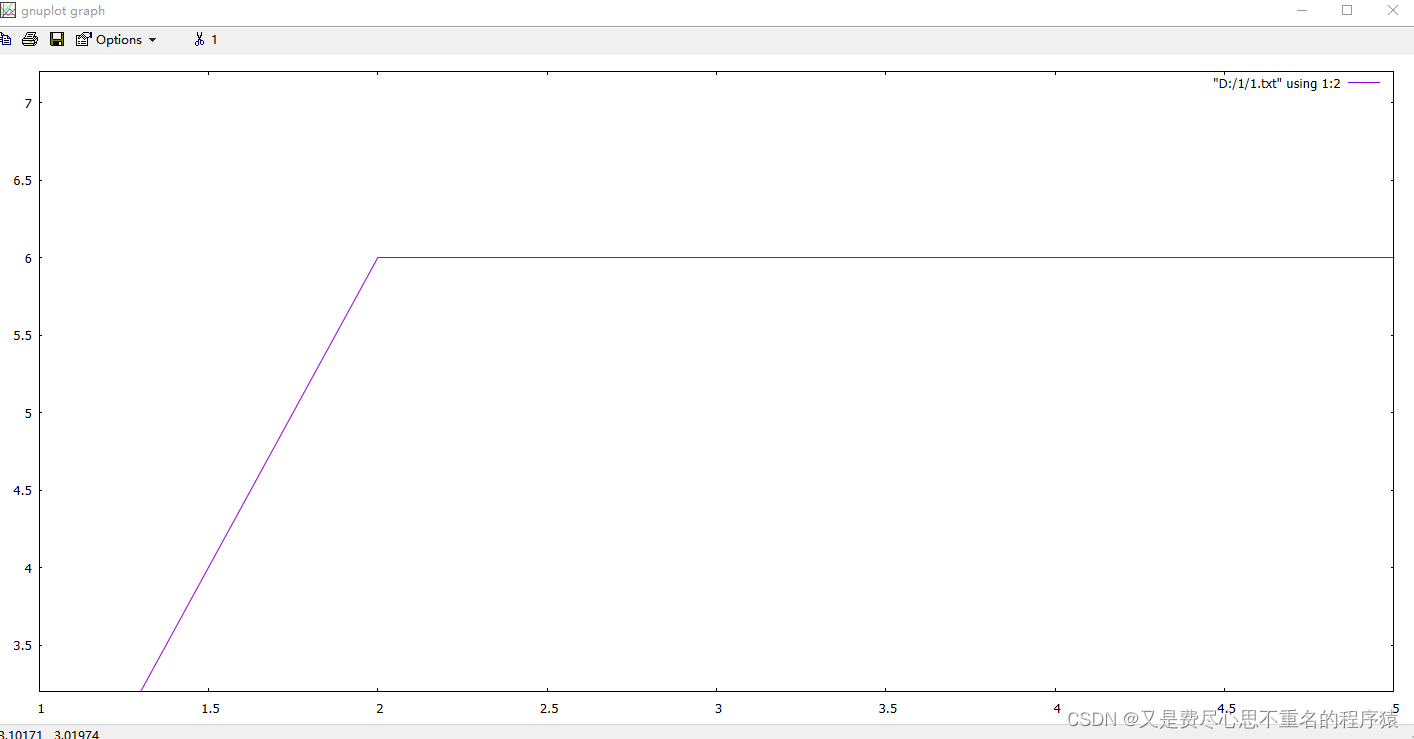

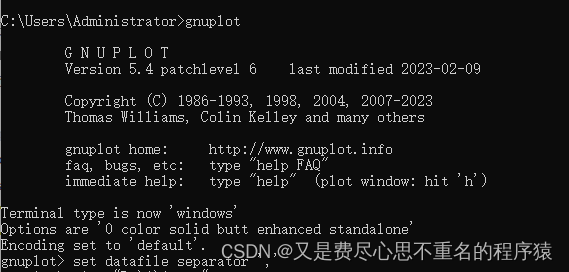

运行截图：
在这里插入图片描述

c/c++中使用示例

int main() {
	FILE* pipe = _popen("gnuplot", "w");
	//fprintf(pipe, "set arrow from 0 to 170");
	fprintf(pipe, "set datafile separator',' \n");
	fprintf(pipe, "plot 'D:/1/1.txt' using 1:2 with lines \n" );
	fprintf(pipe, "pause mouse\n");
	system("pause");
	return 0;
}
