格点数据存储数据库设计（MYSQL/PG）

格点数据存储数据库设计（PG和MYSQL）

设计目的：

格点数据是一种常见的数据类型，包括的数据有很多种类，实况格点，数值预报，人影模式等；典型如气象领域的nc与Grib/Grib2文件。本文基于PostgreSQL数据库进行设计，PG数据库是一个TP与AP都比较强势的混合型数据库，特性多功能强黑科技丰富。在实际的应用过程中，格点数据文件按照时间、要素、气压层等分布繁多，不利于我们对固定点线面的查询统计和分析。直接读取文件耗时较长，不利于实时的交互。解决这一系列问题，将格点数据入库存储。

格点数据介绍：

格点文件是多维数据集，文件内部根据维度组合由多个格网平面数据组成，通过“四维”能唯一描述某一个格网平面。

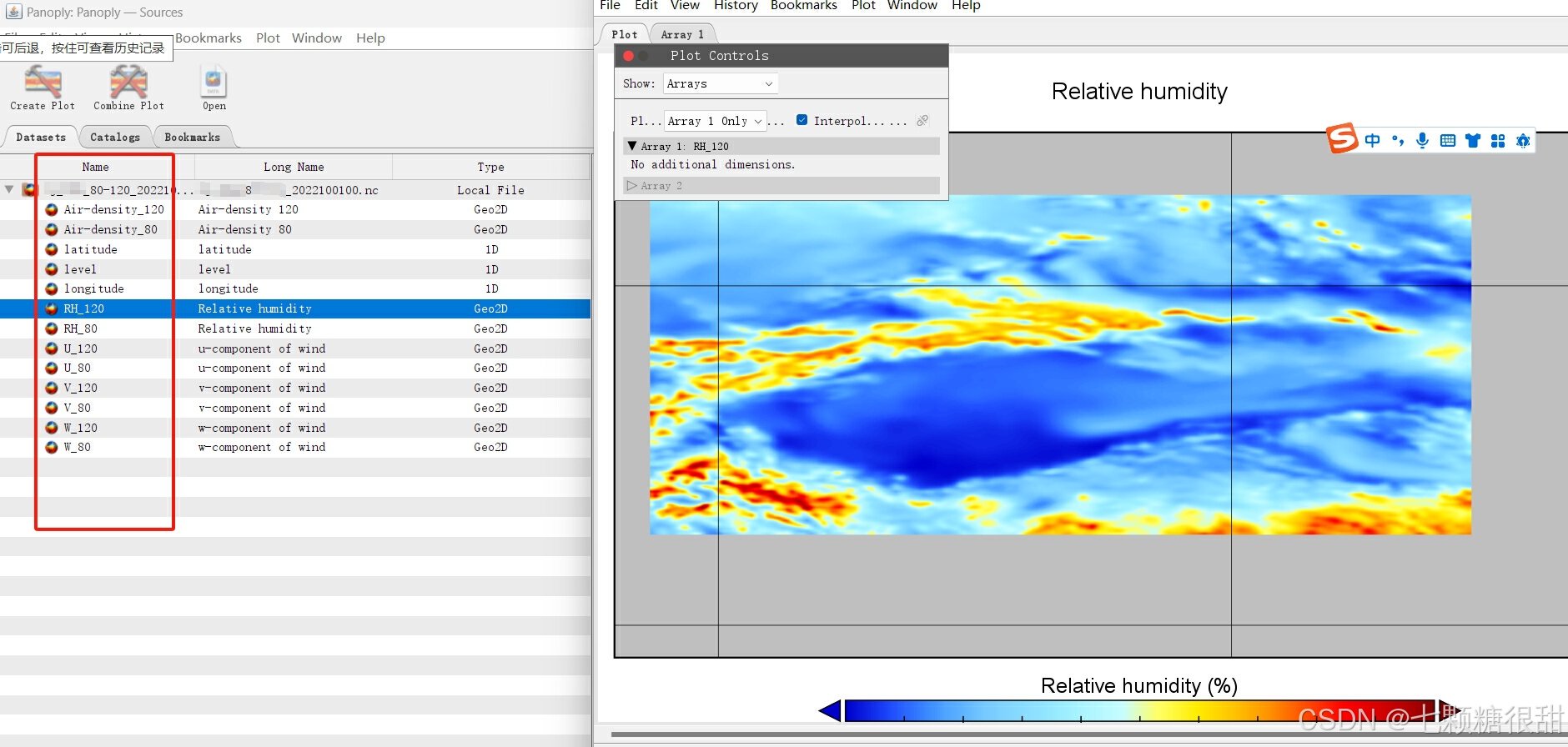

格点数据是典型的多维数据集，打开任何格点数据文件，如下图示意：

​ nc文件文件都会显示列出（要素），时间，空间维度信息，不同维度组合能得到不同的格网平面数据，因此一个格点文件是由多个不同格网平面数据组成的。概括来说，格点文件维度信息主要由“四维”构成，说明如下：

• 物理量：或称“要素”，如风、温、湿、压等等。
• 高度：比如地面风，高空1000米风，高空2000米风等，通常需要高度维度记录不同高度的气象信息。
• 时间：必须有起报时间、预报时刻的时间维度，表达数据的时间特性。
• 平面地理位置：描述格网的起始地理经纬度，终止地理经纬度代表的地理范围，也就是和GIS里常用的BBOX概念是一个意思。

格点元数据

格网本身是有两部分组成：元数据+格点数组，元数据会定义格网的维度特征，例如包括格网的起点经纬度Start，终点经纬度End，除此之外包括一些其他重要信息，如每个格点（小方格就是格点）的宽高（一般都相等）res_x，res_y，宽就是水平方向的分辨率，高就是垂直方向的分辨率，一个格点文件内的格网平面会共享部分重要元数据，列表信息如下：

• 起始经度
• 起始纬度
• 终止经度
• 终止纬度
• 水平分辨率
• 垂直分辨率
• 格网宽度
• 格网高度

同时，不同格网平面自身会根据“四维”参数不同，有自己的独享元数据，列表信息如下：

• 物理量名称
• 起报时间
• 预报时刻
• 格网高度

元数据与格点值数组之间存在很多计算关系。

观察上图可知，格网的宽高是由地理范围和格点分辨率决定的，计算公式如下：

格网宽=(End.x-Start.x)/res_x;
格网高=(End.y-Start.y)/res_y;
格点总数 = 格网宽*格网高;

格网的行列号与格点数组索引序号存在如下计算关系：

index =  grid_row*格网宽+grid_column;

一个格网平面是由很多格点单元（小正方形）组成的，这种小单元拥有地理位置属性，即输入任意经纬度，都能通过元数据，计算出其对应格网行列号，再通过上一个公式获取格点值，具体计算关系如下：

grid_row = floor((lat-Start.y)/res_y);
grid_column = floor((lon-Start_x)/res_x);

存储设计

一个格点文件，通常包括很多个不同时间不同高度的格网，而一个格网，是由元数据+格点数组组成的。采用连续数组是一种空间连续数据的一种压缩形式，避免反复描述数据位置时间等增大文件体积，所以在设计上我们仍将保留这种格点文件设计形式。

存储设计上将一份格网设计成三张表：数据集表（dataset)，格网表（grid），数据表（data），设想一个格点文件是一个数据集，数据集表主要描述
