AMBA 总线系列 之 1.概述

目录

整体介绍

AMBA包含哪几种总线

典型的芯片架构

3种总线的区别

---

整体介绍

        AMBA是目前最火的总线，广泛应用于各种产品，所以也成了各类开发人员必须要了解或掌握的总线之一。AMBA（Advanced Microcontroller Bus Architecture） 总线是由ARM公司提出的一种开放性的片上总线标准，它独立于处理器和工艺技术，作为子系统模块之间共享的的通信链路。

        由于AMBA的普适性，就也成了各家公司常常会问到的内容。比如乐鑫科技就问过：AHB是流水的嘛，是几级流水，如果这一拍是地址，且有数据，那么下一拍的地址能改嘛？在本系统介绍中，这种类似的问题你都会得到答案。

AMBA包含哪几种总线

        AMBA(Advanced Microcontroller Bus Architecture)高级处理器总线架是高性能SoC设计的通信标准，主要包括：

        A. AHB(Advanced High-performance Bus)高级高性能总线

        B. APB(Advanced Peripheral Bus)高级外围总线

        C. AXI (Advanced eXtensible Interface)高级可拓展接口

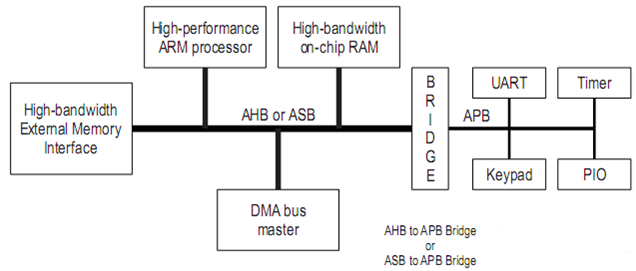

典型的芯片架构

3种总线的区别

        接下来从总线的应用范围以及典型特性上来对3种总线进行说明。

        其中，AHB：主要是针对高速率、高频宽及快速系统模块所设计的总线，可以连接在如微处理器、芯片上或芯片外的内存模块和DMA等高效率总线。

        APB：主要应用在低速且低频率的外围，可针对外围设备做功率消耗及复杂接口的最佳化；APB在AHB和低带宽的外围设备之间提供了通信桥梁，所以APB是AHB的二级拓展总线。

        而AXI总线：高速度、高带宽、管道化互联、单向通道，只需要首地址、读写并行、支持乱序、支持非对齐操作。
