RSTP是STP的升级版，旨在提高网络收敛速度。它减少了端口状态并引入了边缘端口概念，边缘端口不发送或接收BPDU，连接主机。当边缘端口收到BPDU时，会转变为普通端口，可能引发二层环路。RSTP通过预备端口和指定端口的快速收敛机制，以及P/A机制，实现网络故障的快速恢复。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

什么是RSTP

RSTP是从STP发展而来，实现思想基本一致
RSTP的标准版本为IEEE802.1w
STP的标准版本为IEEE802.1d
MSTP的标准版本为IEEE802.s
RSTP大大缩短了收敛时间，可以更快速的恢复网络连通性

前提

必须是点到点的链路

RSTP与STP的区别

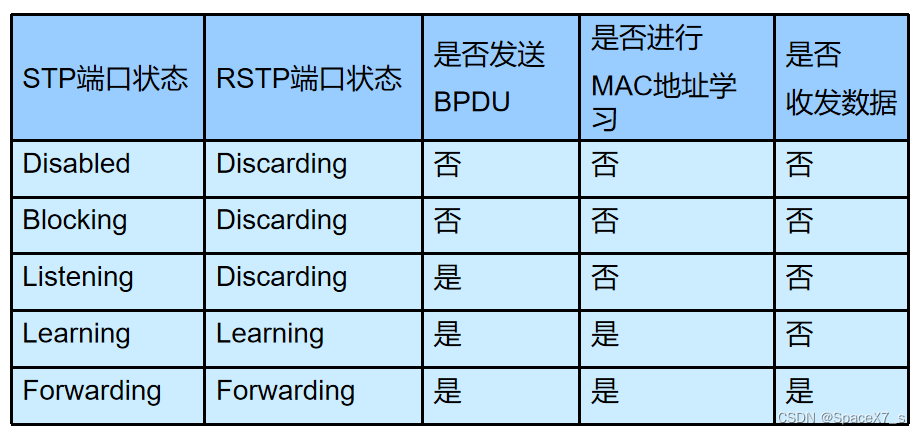

  1. RSTP减少了端口的状态
    在这里插入图片描述

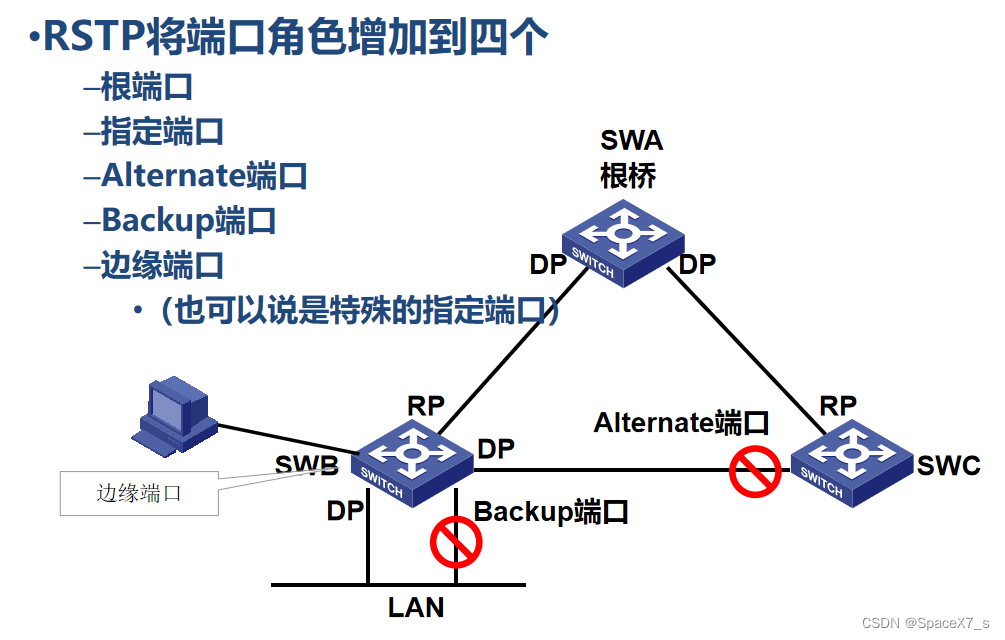

  2. RSTP增加了端口角色，把阻塞端口细分为两种，Alternate端口(预备端口，预备根端口），Backup端口(备份端口，备份指定端口)
    在这里插入图片描述
边缘端口的特点(需要手动配置)
  1. 边缘端口一般为交换机与主机连接的端口，它不接收BPDU，也不发送BPDU，在端口down或者up的状态都不会影响网络拓扑
  2. 如果边缘端口收到BPDU会让端口变成普通端口，并保存转发状态，就有可能造成二层环路
  3. 什么情况下边缘端口会收到BPDU，就是把原来连接主机的端口又连接了交换机，那么该边缘端口就会收到新接入的交换机的BPDU
  4. 正常的直连端口启动30秒(比如一端连接交换机一端连接主机)，因为端口状态需要从Discard
