Versal 自适应 SoC SelectMAP 启动检查表

Versal 自适应 SoC SelectMAP 启动检查表

本文档提供了有关 SelectMAP 启动设置的技巧和指南。在提交个案服务请求之前，应认真查看以下检查表。

SelectMAP 启动模式的常规检查表：


1. 是否已查看 SelectMAP 文档，了解连接和电源轨的用法？
   • 请参阅相应的 Versal DC 和 AC 数据手册，了解电源轨和 SelectMAP 接口规格，并确保满足这些规格
   • 请参阅 Xilinx Power Estimator (XPE) 或电源设计管理器 (PDM) 电源轨排序（Xilinx Power Estimator (XPE) 或电源设计管理器 (PDM)）指南，并确保遵循这些指南
   • 请参阅《Versal PCB 用户指南》(UG863) 的电源轨、专用管脚和 SelectMAP 章节，了解有关开发板初始化的信号连接指南 (https://docs.xilinx.com/r/zh_CN/ug863-versal-pcb-design)
   • 请查看 XTP546 Versal 板级原理图检查表，了解 SelectMAP 和电源轨
     • amd - Sign In
   • 请查看 AM011 SelectMAP 接口信息和 MIO 信号的使用方式 简介 • Versal 自适应 SoC 技术参考手册 (AM011) • 阅读器 • 文档门户 (xilinx.com)
   • 请查看 UG1304 https://docs.xilinx.com/r/zh_CN/ug1304-versal-acap-ssdg 以获取常规启动流程参考资料
   • 请查看《MIO 封装用户指南》，了解特定封装管脚的使用方式 https://docs.xilinx.com/r/zh_CN/am013-versal-pkg-pinout
2. 通过上电释放 POR_B 之前，REF_CLK 是否稳定且正在运行？
   • 注：对于 SSIT 器件，需要连接 2 个 REF_CLK 专用管脚。

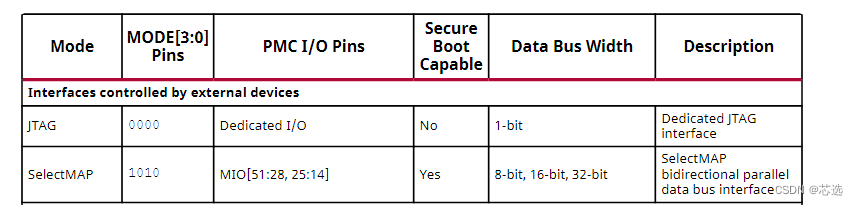

3. Versal 自适应 SoC 启动模式管脚是否设置为 SelectMAP MODE[3:0] = 1010？
4. JTAG 的启动模式选项设置是否也可用于开发板初始化/调试？

注：建议在所有开发板上使用 JTAG 启动模式选项。选择 JTAG 启动模式选项可防止在调试期间出现长时间超时（即，如果 SelectMAP 数据接口无法正常工作，则可能需要等待
