SPI通讯

SPI通讯

• spi通讯比iic通讯快的多
• 数据帧格式有8位或16位
• 触发方式有软件触发和硬件触发两种
• 数据的读取时刻由CPOL（极性）和CPHA（相位）共同决定

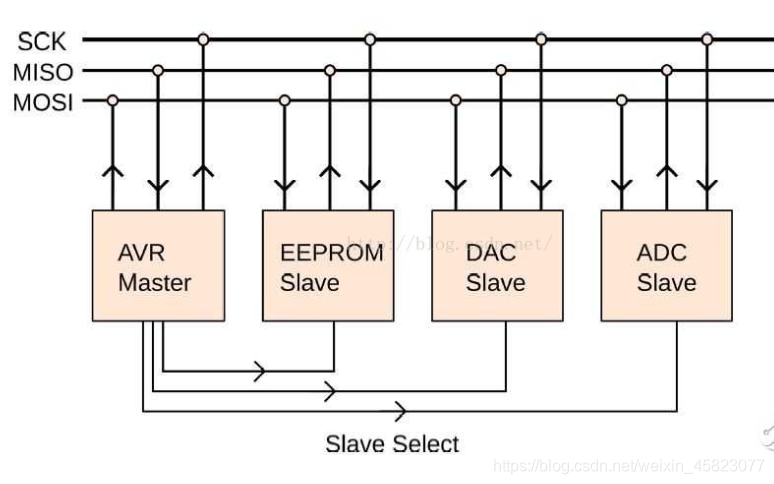

• 引脚：SCK：时钟线
  MISO：主机接收，从机发送
  MOSI：主机发送，从机接收
  NSS：片选信号线（低电平有效）

• 程序的基本配置
  /*
  使用SPI2进行通讯
  引脚：NSS-PA2、SCLK-PB13、MISO-PB14、MOSI-PB15
  SCLK：主模式为复用推挽输出，从模式为浮空输入
  NSS：使用软件输，普通IO口即可
  MOSI:主模式为复用推挽输出；从模式为浮空输入
  MISO：主模式为浮空输入，从模式为复用推挽输出

  这里设置为主机模式
  */
  void SPI_InitConfig(void)
  {
  GPIO_InitTypeDef GPIO_InitStruct;
  SPI_InitTypeDef SPI_InitStruct;
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE); //初始化系统时钟
  RCC_APB2PeriphClockCmd(RCC_APB1Periph_SPI2,ENABLE);
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);

  /* NSS线，使用普通IO口的推挽输出模式 */
  GPIO_InitStruct.GPIO_Pin = GPIO_Pin_2;
  GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP; //设置位复用推挽输出模式
  GPIO_Init(GPIOA,&GPIO_InitStruct );

  /* SCK线，使用复用推挽输出模式 */
  GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
  GPIO_InitStruct.GPIO_Pin = GPIO_Speed_50MHz;
  GPIO_InitStruct.GPIO_Pin =GPIO_Pin_13;
  GPIO_Init(GPIOB,&GPIO_InitStruct);

  /* MOSI线，使用复用推挽输出模式 */
  GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
  GPIO_InitStruct.GPIO_Pin = GPIO_Speed_50MHz;
  GPIO_InitStruct.GPIO_Pin =GPIO_Pin_15;
  GPIO_Init(GPIOB,&GPIO_InitStruct);

  /* MISO线，使用浮空输入模式 */
  GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IN_FLOATING;
  GPIO_InitStruct.GPIO_Pin =GPIO_Pin_14;
  GPIO_Init(GPIOB,&GPIO_InitStruct);

  /*
  SPI的时钟极性与相位组合
  模式0：SPI_CPOL_High，SPI_CPHA_2Edge
  模式1：SPI_CPOL_LOW，SPI_CPHA_2Edge
  模式2：SPI_CPOL_High，SPI_CPHA_1Edge
  模式3：SPI_CPOL_Low，SPI_CPHA_1Edge
  /
  SPI_InitStruct.SPI_CPHA = SPI_CPOL_High;
  SPI_InitStruct.SPI_CPOL = SPI_CPHA_2Edge;
  / SPI支持8位或者16位的数据帧模式 /
  SPI_InitStruct.SPI_DataSize = SPI_DataSize_8b;
  / 使用SPI主模式，全双工双线模式，可发送可接收 /
  SPI_InitStruct.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
  SPI_InitStruct.SPI_Mode = SPI_Mode_Master;
  / 片选信号触发方式-软件触发 /
  SPI_InitStruct.SPI_NSS = SPI_NSS_Soft;
  / 使用做高位为数据有效位 /
  SPI_InitStruct.SPI_FirstBit = SPI_FirstBit_MSB;
  / 4分频，传输速率为18MHz */
  SPI_InitStruct.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_4;
  SPI_InitStruct.SPI_CRCPolynomial = 7;
  SPI_Init(SPI2,&SPI_InitStruct);
  SPI_Cmd(SPI2,ENABLE); //SPI使能

  NSS_High;
  }

• 一般不采用时片选信号线都为高电平，处于待机状态。
