电子与电路复习题重点大题（附答案）

1、电路如图图E1 -2所示,在开关S合上与打开这两种情况下,求A ,B两点的电位。

解:
S闭合,A,B两点电位相等,VA =VB=220 V;
S断开，电路中的电流为0，VA=220V,VB=0V.

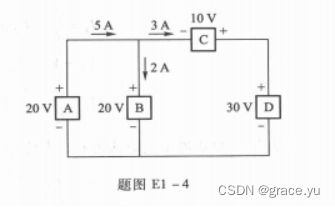

2、图El-4所示电路,求各元件的功率,并说明哪些元件是电源,哪些元件是负载?电源发出的功率和负载吸收的功率是否平衡?

解:
A元件:PA= - 20 x5 w = - 100 W ,两端电压和流过电流的实际方向相反,功率为负,元件是电源,发出功率。
B元件:PB= 20 ×2 W = 40 W,两端电压和流过电流的实际方向相同,功率为正,元件是负载,取用功率。
C元件:PC=- 10 x3 w = -30 W ,电源。
D元件:PD= 30 × 3 W = 90 W ,负载。
PA+PB+PC+PD= ( -100+ 40 - 30 + 90 ) w =0 W ,电源发出的功率等于负载取用的功率,整个电路功率是平衡的。

3、在题图E1 -5所示电路中,已知:I=2A,E1=48 V,R01 = R02=0.5 Ω，R1=6 Ω，R2&#
