vision颜色工具_CogColorExtractorTool

颜色提取工具

CogColorExtractorTool

从彩色图像中抽取像素来创建灰度图像

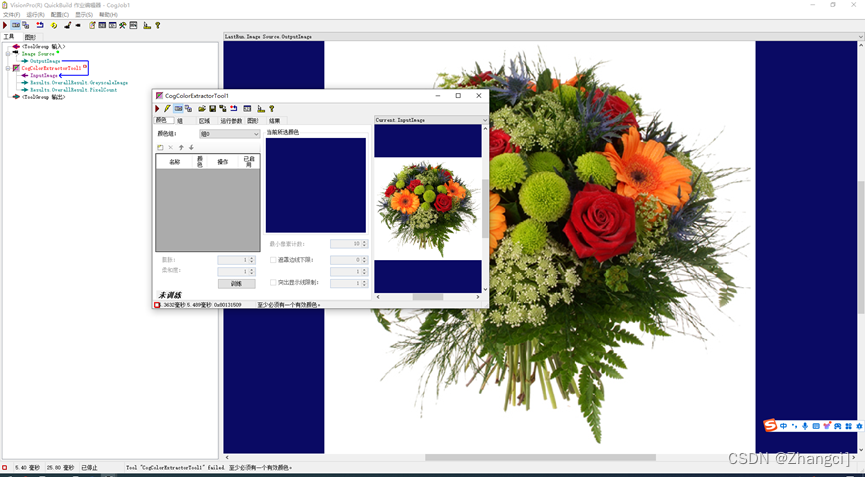

添加图片和工具

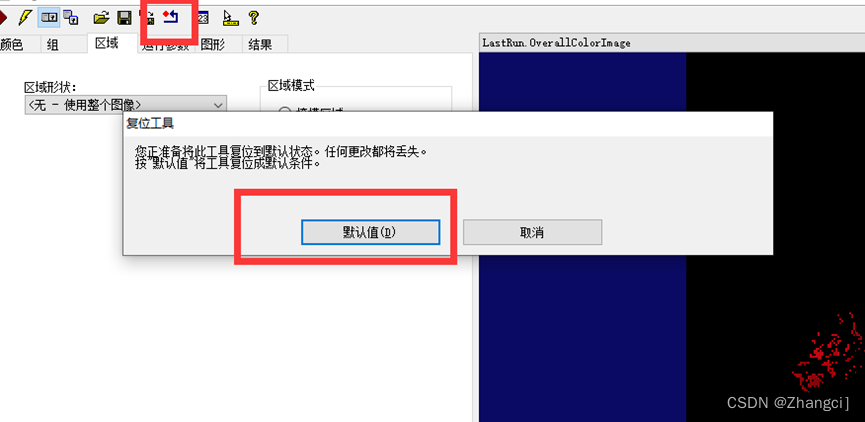

复位

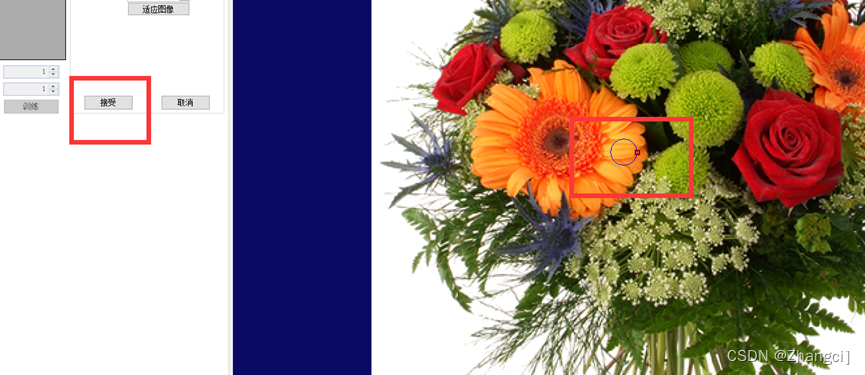

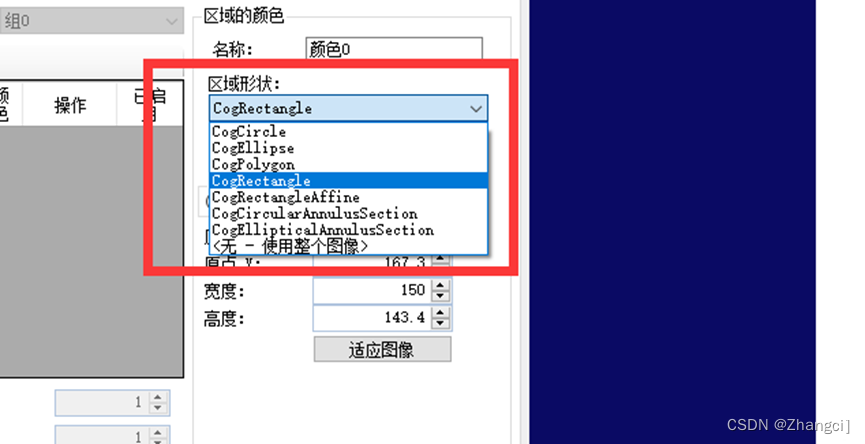

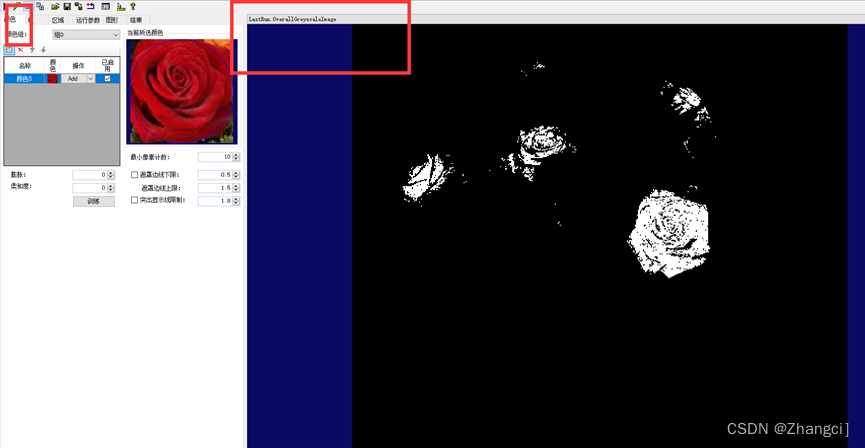

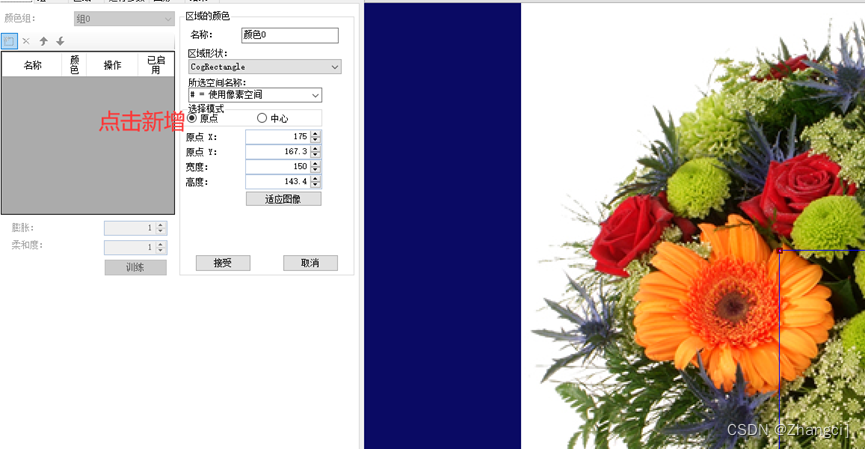

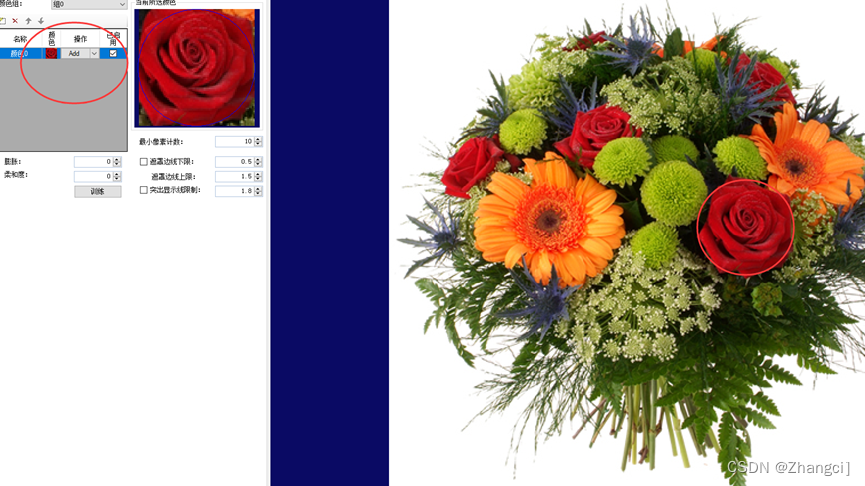

需求:提取中间的红色的玫瑰

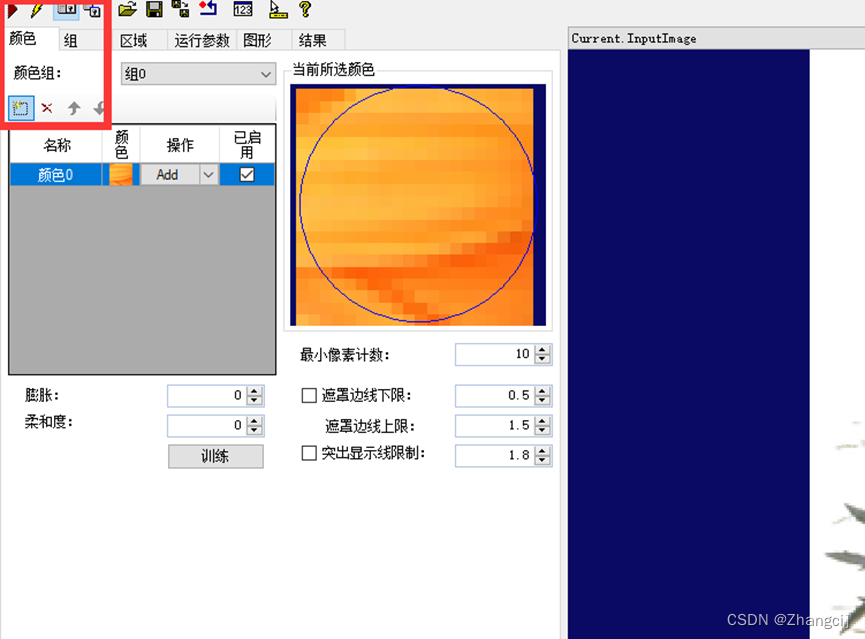

参数介绍:

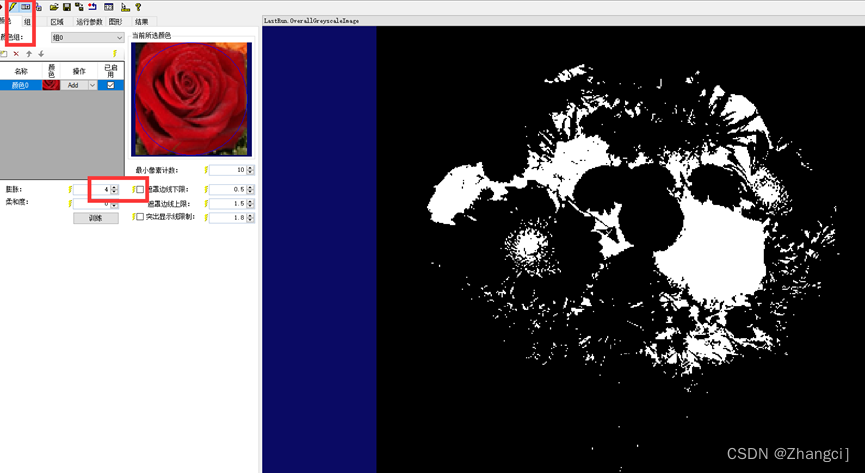

膨胀

形态操作:匹配到的到都是像素点,数值越大,匹配到的结果越完整

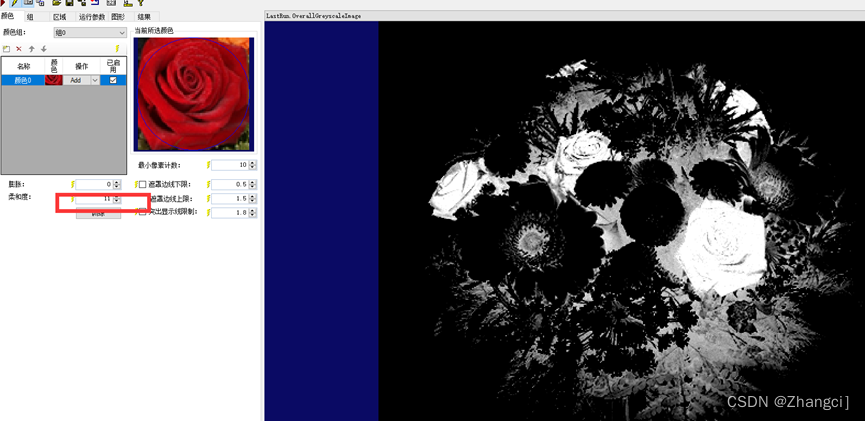

柔和度：

如果要生成灰度输出图像，该图像的灰度值指示输入图像中的像素与定义的颜色的匹配程度，请使用“柔和度”值。增加此值不会导致工具考虑在定义中包含更多像素，但允许工具指示如何从定义本身中删除任何特定像素。低值生成灰度级输出图像，其中接近颜色定义的像素接收中等灰度值，而高值生成灰度输出图像，在该灰度输出图像中靠近颜色定义的象素接收亮灰度值，远离定义的象素接受暗灰度值。“柔和度”的值越高，输出图像中出现的单个灰度级就越多(越立体)。通过调整柔和度可以让图片更立体,数值大的话会产生”杂斑”

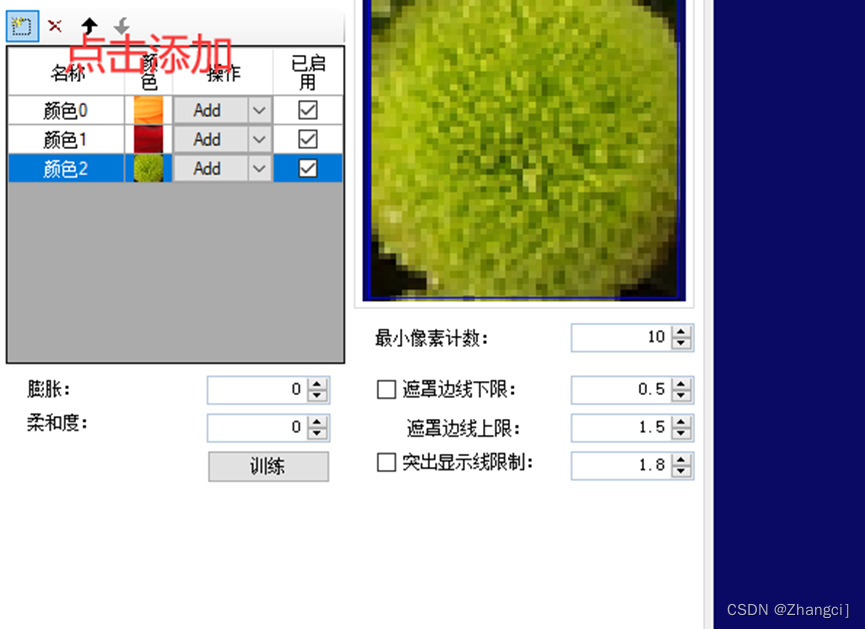

最小像素计数:

如果最小像素个数少。那么产生的颜色区域越多。
如果最小像素越大，那么对图像要求越苛刻，对应的颜色区域会越小

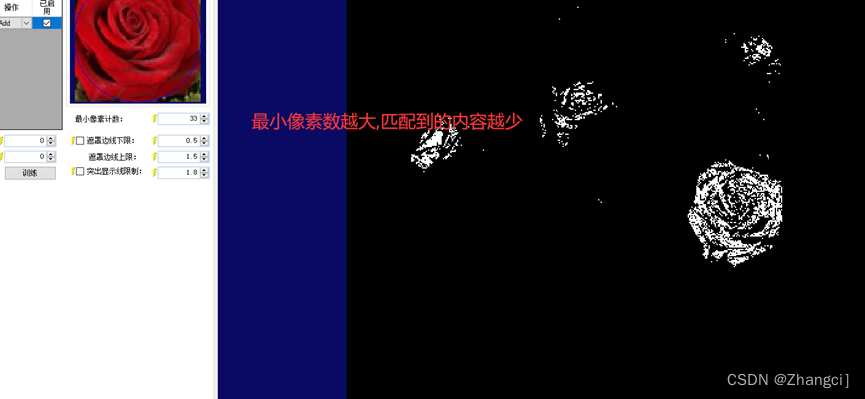

如:最小像素计数设置为33,同一个区域有33个相同的像素点才会匹配,
如果设置为3,同一个区域有3个像素点就会匹配

遮罩边线：

启用并使用遮罩边线值，以允许工具提取比颜色定义定义的色调更暗（低）或更亮（高）的像素值。

突出显示线限制：

启用并使用此值以允许工具包含从定义颜色到纯白色范围的像素。当输入图像中的对象显示来自一个或多个光源的镜面反射高光时，这可能很有用。

总结:

颜色提取工具就是把选择到的颜色提取出来,转换成一张灰度图,
