实验6 音频放大器的仿真验证

电信19-2 翁大弟

三、实验设备：

个人计算机、OrCAD/PSpice软件。

四、实验内容及步骤

1. 绘制电路原理图
2. 直流工作点仿真。
3. 幅频和相频特性仿真。最高频率为1M hz。
4. 在3的基础上进行参数扫描分析。对电阻R6 R11 R12分别进行参数扫描，分析每个电阻变化对电路性能的影响。电阻变化范围自选。
5. 在3的基础之上进行噪声分析。
6. 在3的基础之上进行温度特性分析。
7. 瞬态分析，最长时间设为10ms。
8. 在3的基础之上进行蒙特卡洛分析。对电阻R6 R11 R12做蒙特卡洛分析，参数容差均设为5%的高斯分布。设置蒙特卡洛仿真次数分别为100、200、700次，观察仿真次数对统计结果的影响。

五、实验与分析

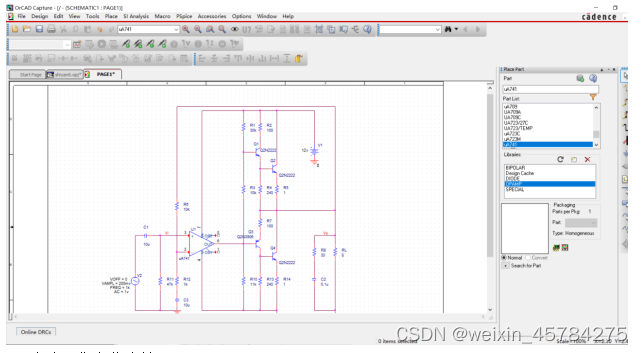

1. 电路原理图：



1. 直流工作点仿真结果。
