1. UML——Unified modeling language UML (统一建模语言)，是一种用于软件系统分析和设计的语言工具，它用于帮助软件开发人员进行思考和记录思路的结果

2. UML 本身是一套符号的规定，就像数学符号和化学符号一样，这些符号用于描述软件模型中的各个元素和他们之间的关系，比如类、接口、实现、泛化、依赖、组合、聚合等。

   画 UML 图与写文章差不多，都是把自己的思想描述给别人看，关键在于思路和条理，

UML 图分类：

1. 用例图(use case)

2. 静态结构图：类图、对象图、包图、组件图、部署图

3. 动态行为图：交互图（时序图与协作图）、状态图、活动图

说明

类图是描述类与类之间的关系的，是 UML 图中最核心的。是用户程序员间交流使用。

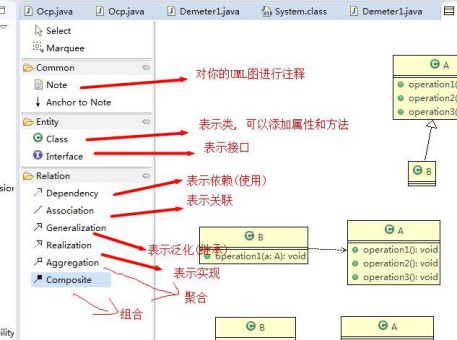

UML类图

1. 用于描述系统中的类对象本身的组成和类对象之间的各种静态关系。

2. 类之间的关系：依赖、泛化（继承）、实现、关联、聚合与组合。

类图—依赖关系（Dependence）

只要是在类中用到了对方，那么他们之间就存在依赖关系。如果没有对方，连编绎都通过不了。
A类使用了B类，那么，A类就依赖B类。 A ------> B (A依赖B)

1. 类中用到了对方

2. 如果是类的成员属性

3. 如果是方法的返回类型

4. 是方法接收的参数类型

5. 方法中使用到

类图—泛化关系(generalization）

1. 泛化关系实际上就是继承关系，他是依赖关系的特例

2. 如果 A 类继承了 B 类，我们就说 A 和 B 存在泛化关系 3.6 类图—实现关系
   泛化，也可以理解为因为继承，而被广泛化了。

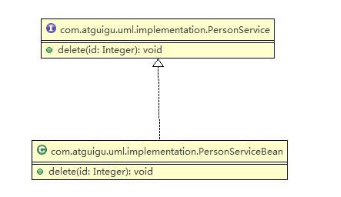

类图—实现关系（Implementation）

实现关系实际上就是 A 类实现 B 接口，他是依赖关系的特例。

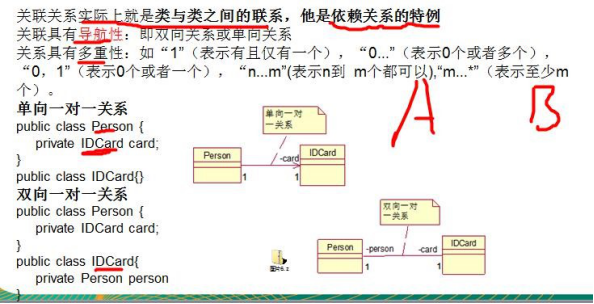

类图—关联关系（Association）

类图—聚合关系（Aggregation）

聚合关系（Aggregation）表示的是整体和部分的关系，整体与部分可以分开。聚合关系是关联关系的特例，所以他具有关联的导航性与多重性。

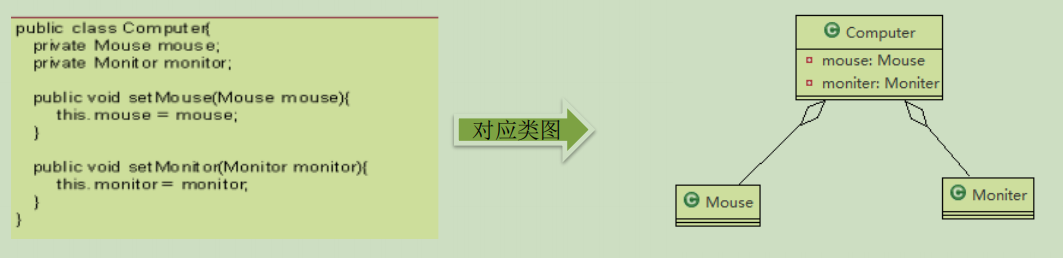

如：一台电脑由键盘(keyboard)、显示器(monitor)，鼠标等组成；组成电脑的各个配件是可以从电脑上分离出来的，使用带空心菱形的实线来表示：
在创建一个类的时候，和这个类有关联的类，不用直接实体化，可以通过set设置的，这个就叫聚合关系。

类图—组合关系（Composition）

组合关系：也是整体与部分的关系，但是整体与部分不可以分开。

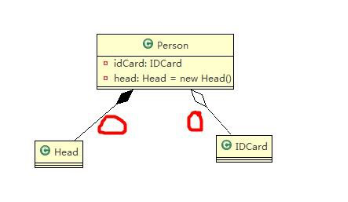

再看一个案例：在程序中我们定义实体：Person 与 IDCard、Head, 那么 Head 和 Person 就是组合，IDCard 和

Person 就是聚合。

但是如果在程序中 Person 实体中定义了对 IDCard 进行级联删除，即删除 Person 时连同 IDCard 一起删除，那么 IDCard 和 Person 就是组合了.

public class Person{
private IDCard card;
private Head head = new Head();
}
public class IDCard{}
public class Head{}

在创建实体类的时候，和他有关联的类也需要直接实体化，那么就是组合关系。
