本文详细描述了如何在SchLibPanels中创建电阻和电容模型，包括组件界面的操作、管脚设置、格点调整以及属性定制，如颜色和复制管脚等技巧。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

电阻模型创建

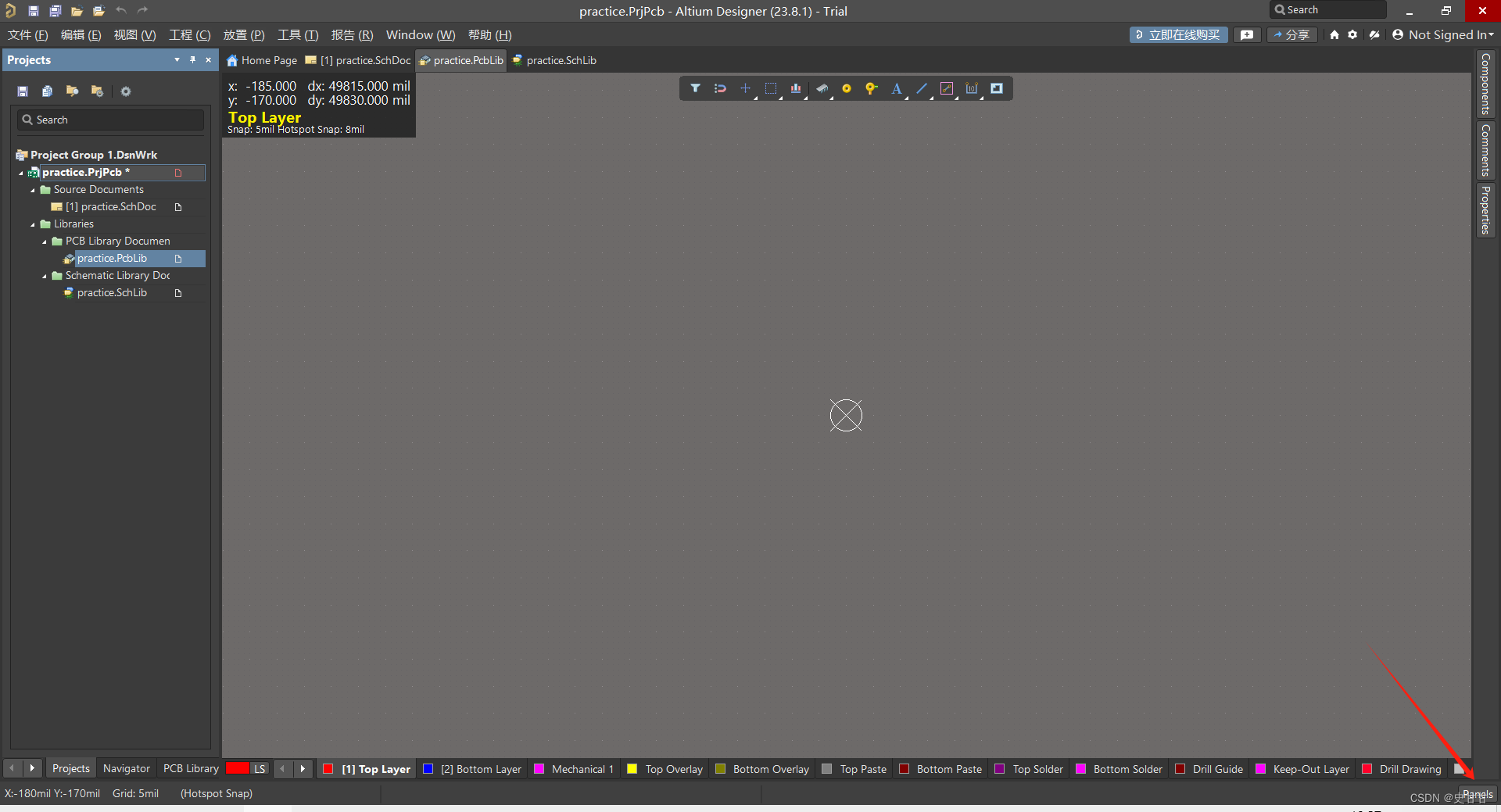

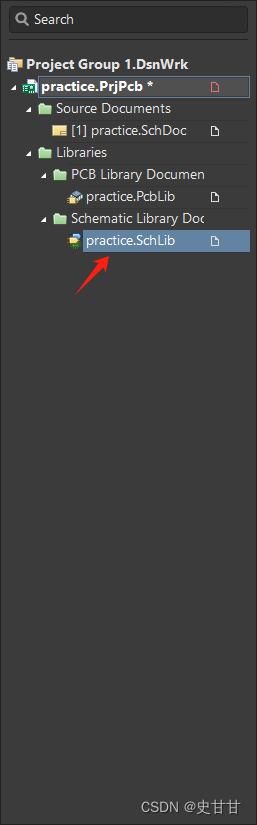

双击打开SchLib
在这里插入图片描述

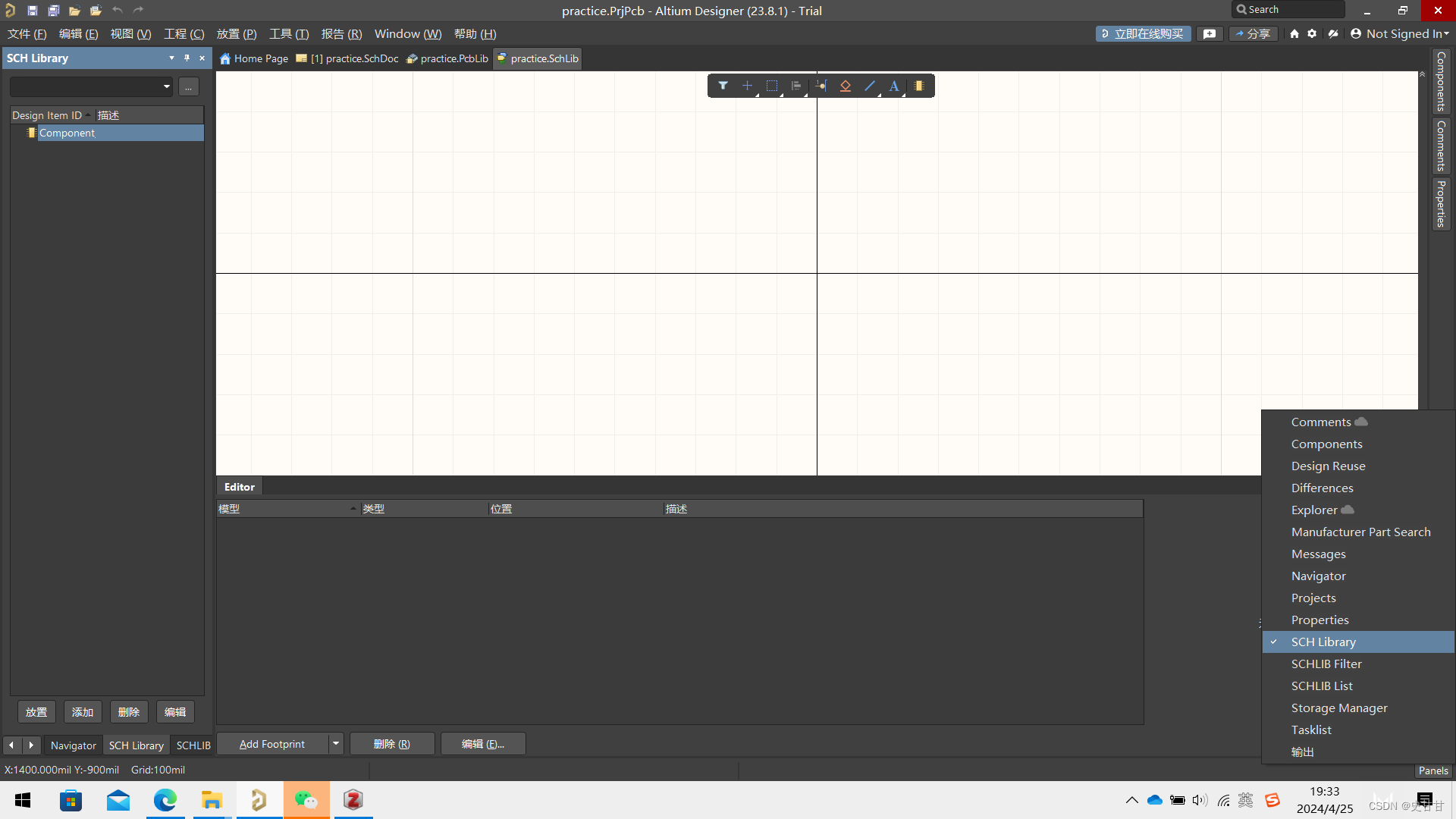

Panels–>SCH Library可以打开Component界面开始创建模型
在这里插入图片描述

调整Panels

在这里插入图片描述

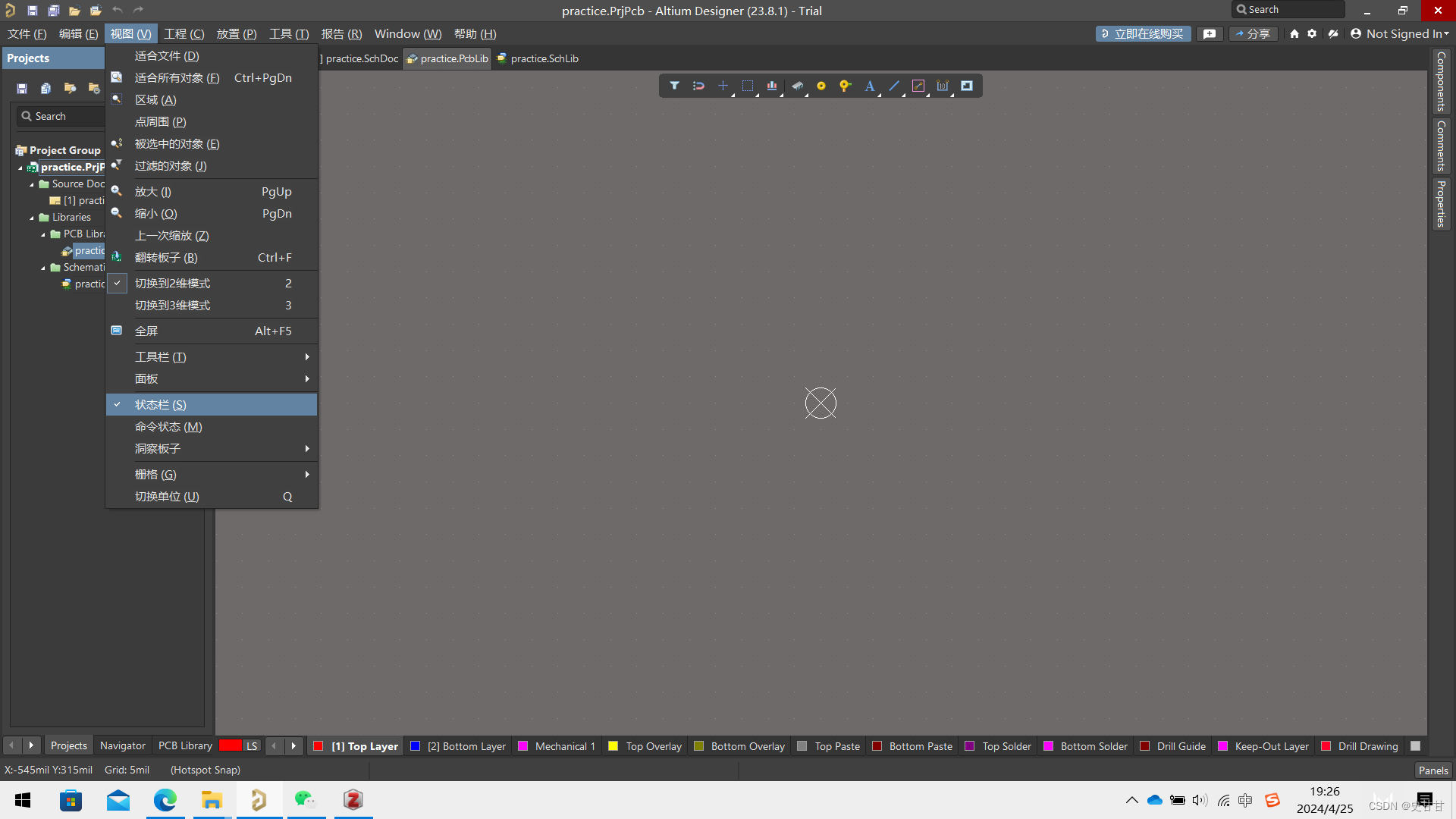

万一不见了就在这里调出来
在这里插入图片描述

电阻模型

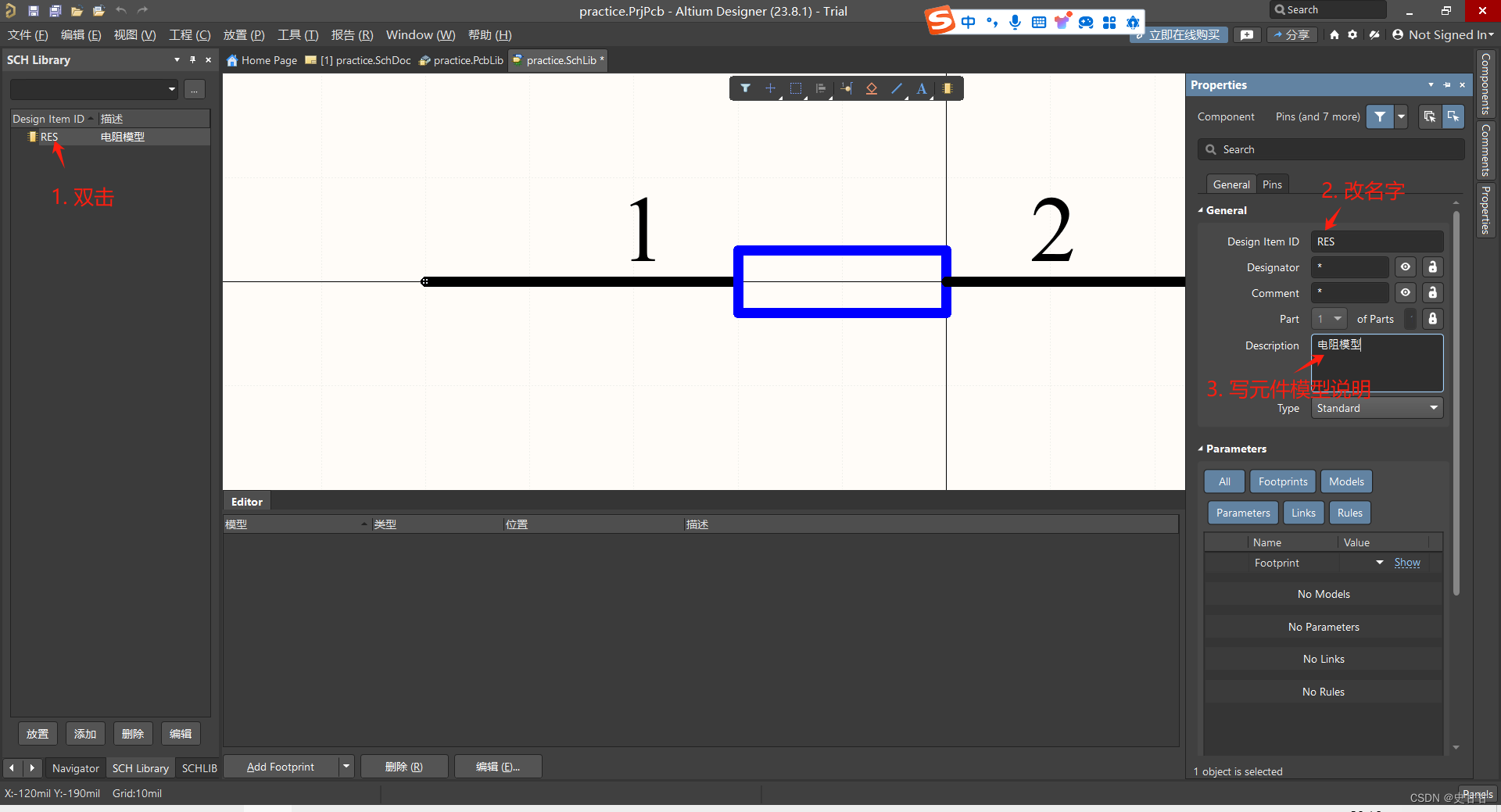

先在component里把名字改成RES，电阻在这里插入图片描述

在这里插入图片描述

设置管脚
在这里插入图片描述

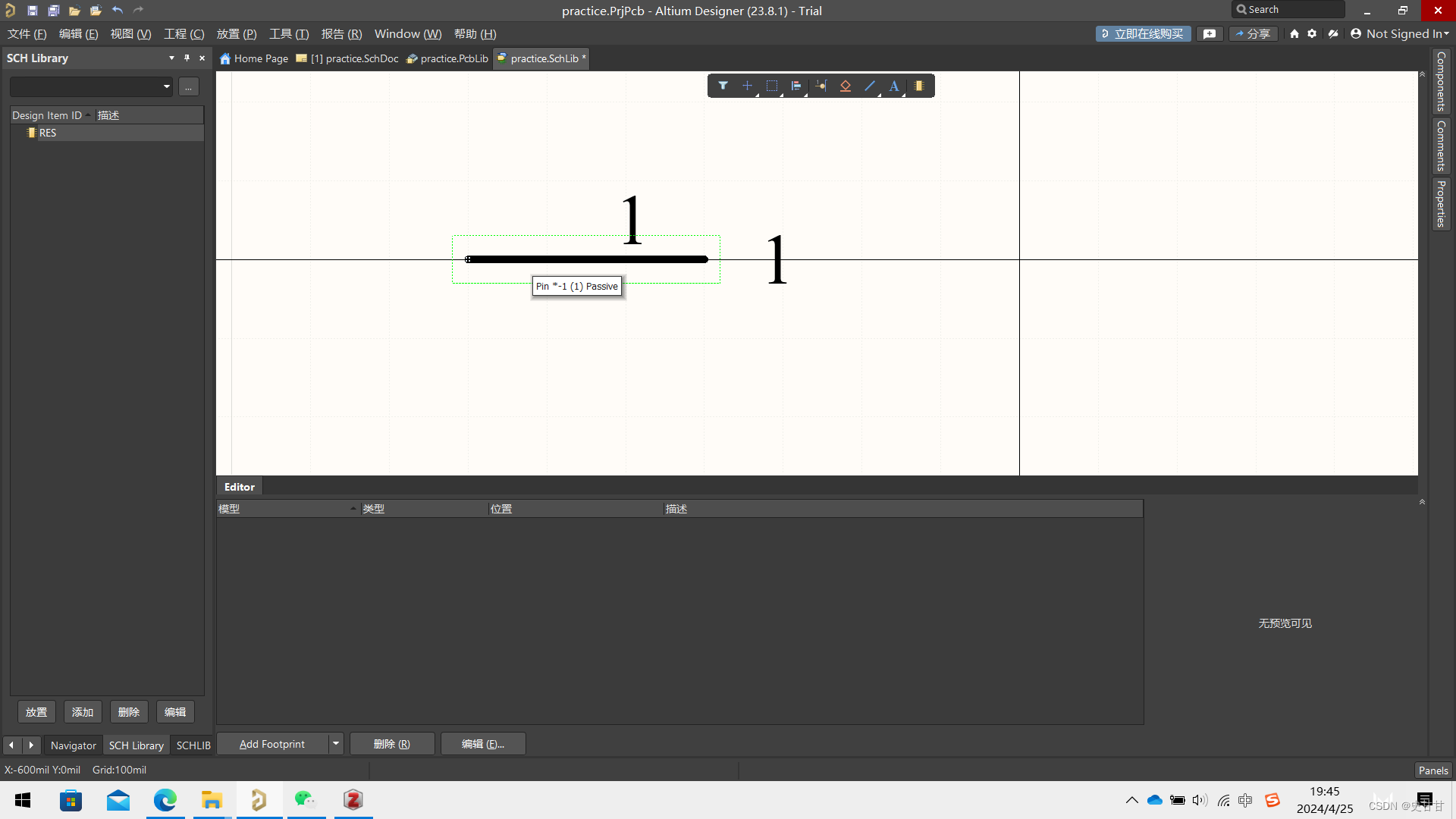

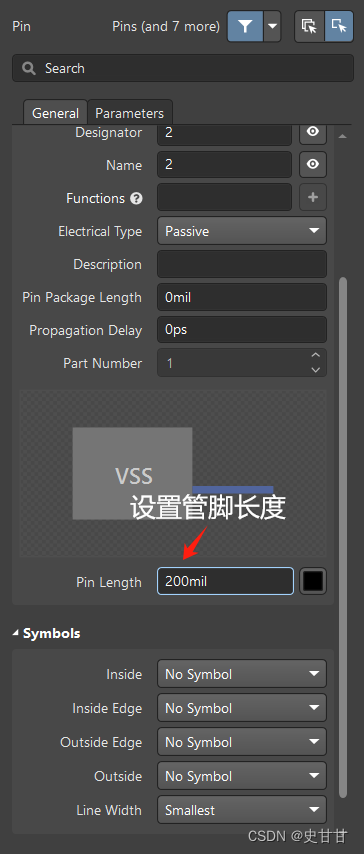

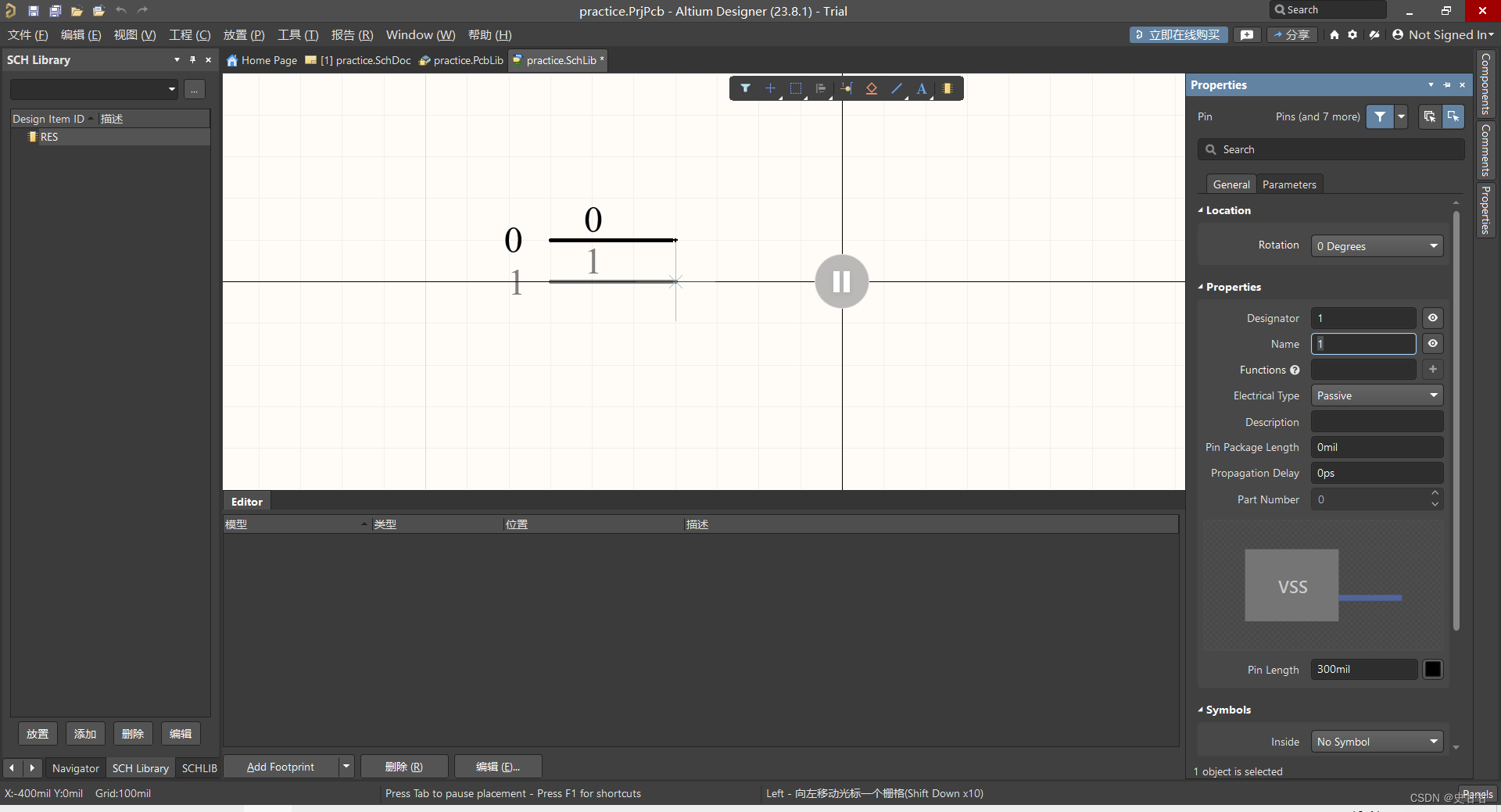

放置管脚后按Tab键可以打开属性窗口，对管脚号和管脚名称进行设置
在这里插入图片描述

这样选中以后光标呈十字架，按空格就是90度旋转
在这里插入图片描述

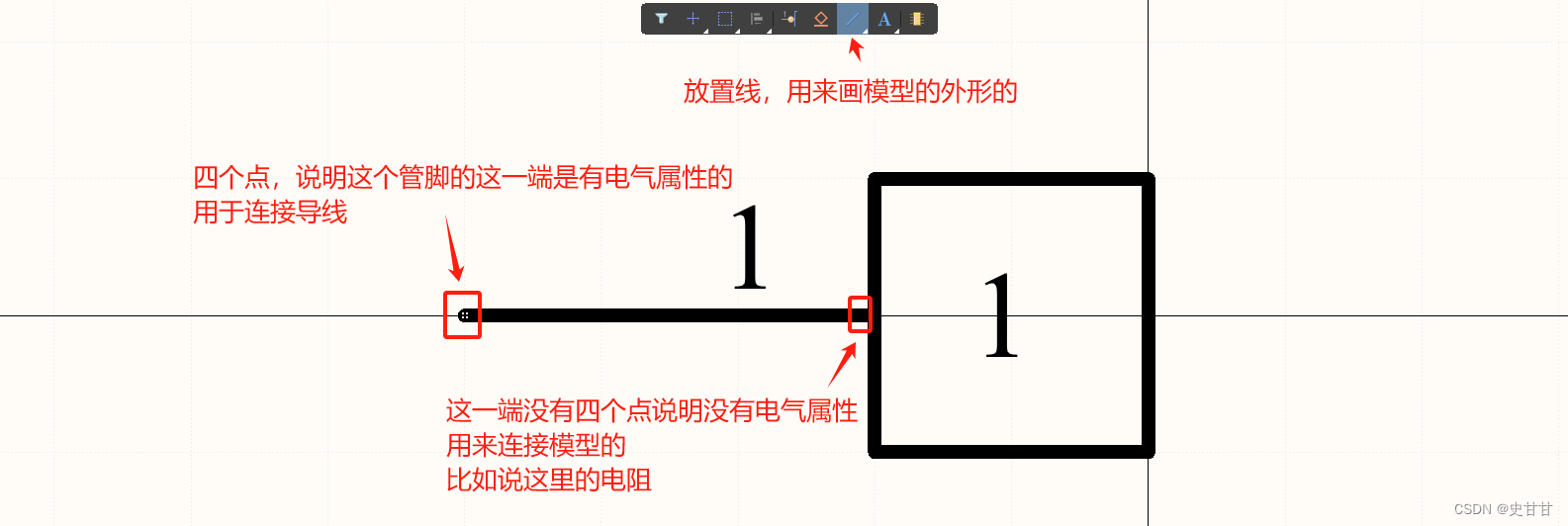

注意这个管脚有一边是有电气属性的，一边没有。注意要把这个有点气属性的四个点放在横竖格点上
在这里插入图片描述

在这里插入图片描述

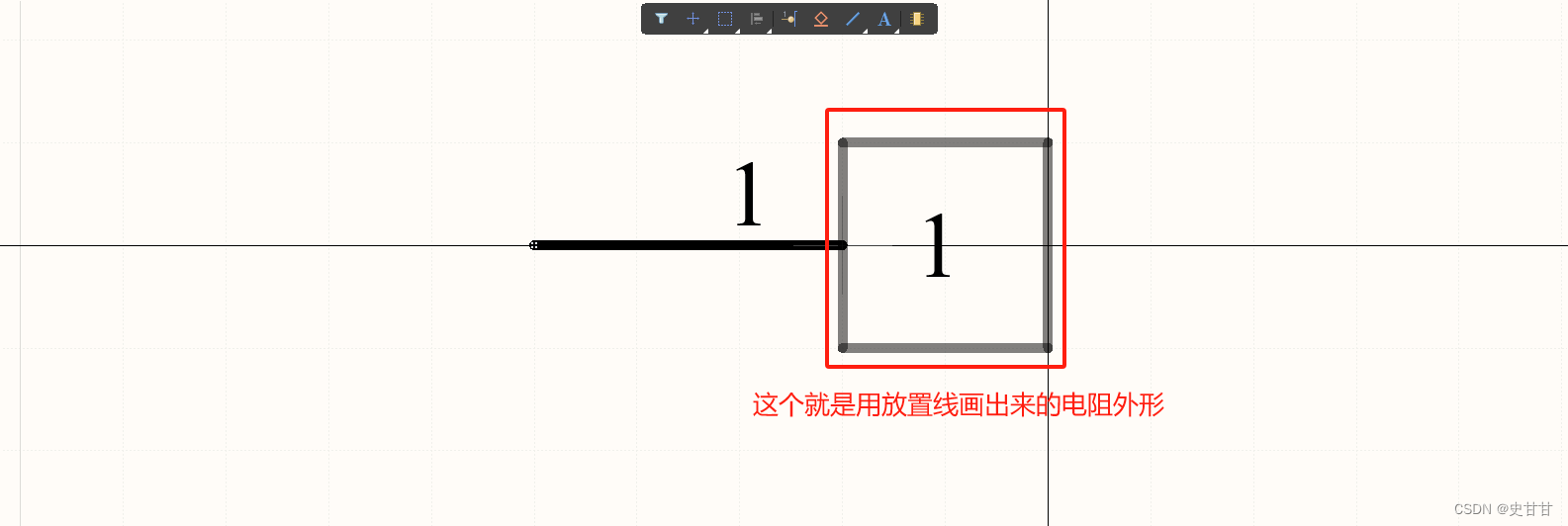

画到一个拐点就点一下鼠标左键，画到结尾就按Esc就可以结束了
在这里插入图片描述

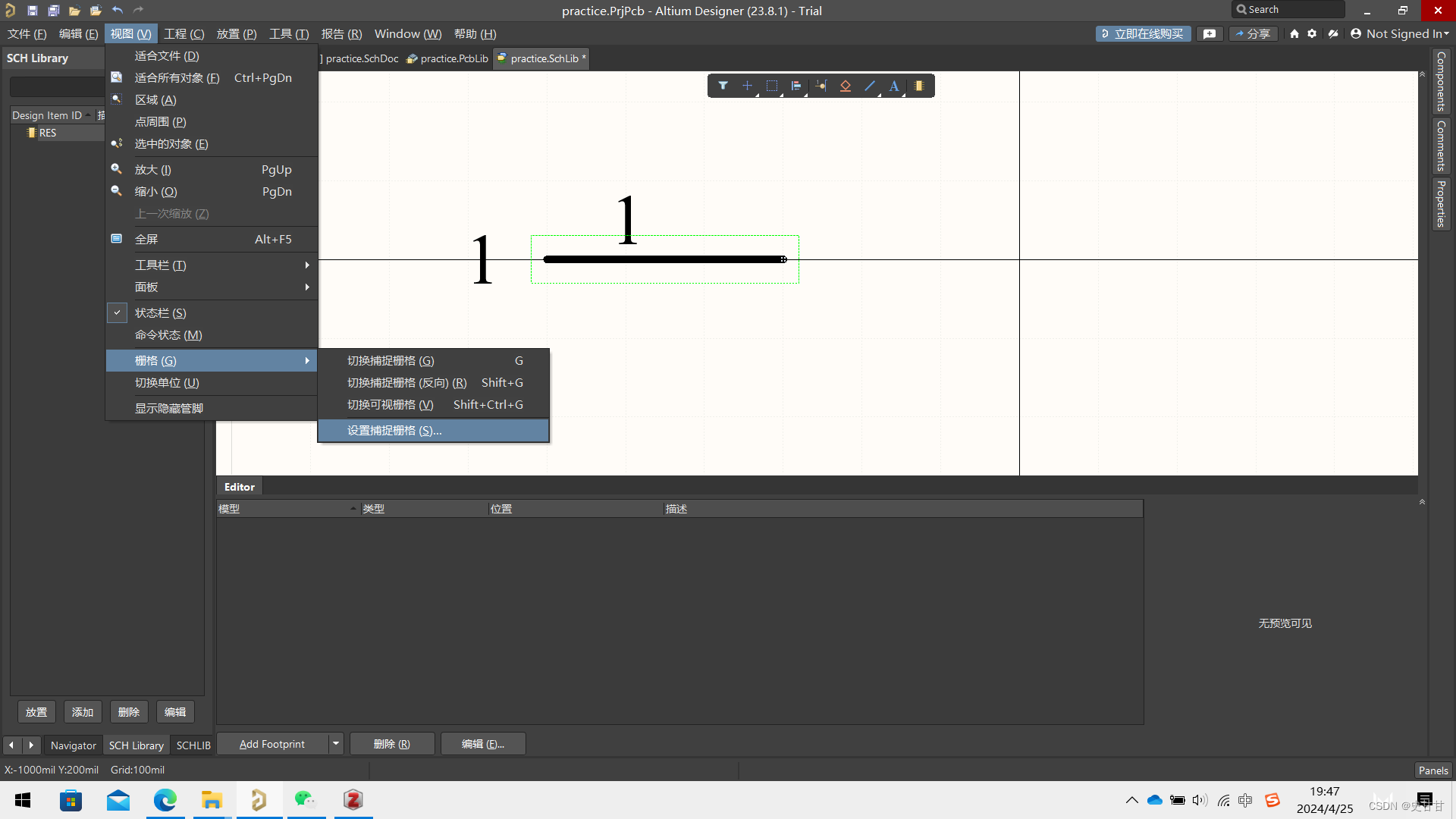

调整格点的大小

画模型的时候可以调整格点的大小，但是画管脚的时候就默认100mil比较好，大小合适
在这里插入图片描述

可以对格点的精度进行调整
在这里插入图片描述

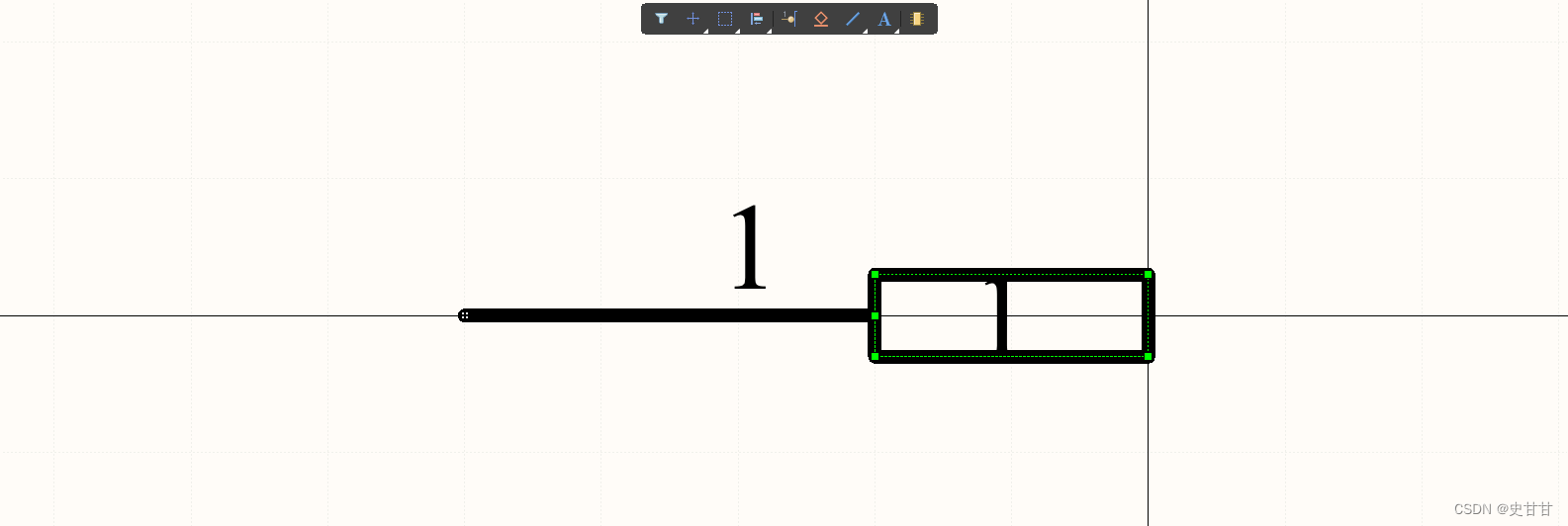

把精度调整成10mil以后，就可以把电阻的外形，调整得像平时的长方形一样了
在这里插入图片描述

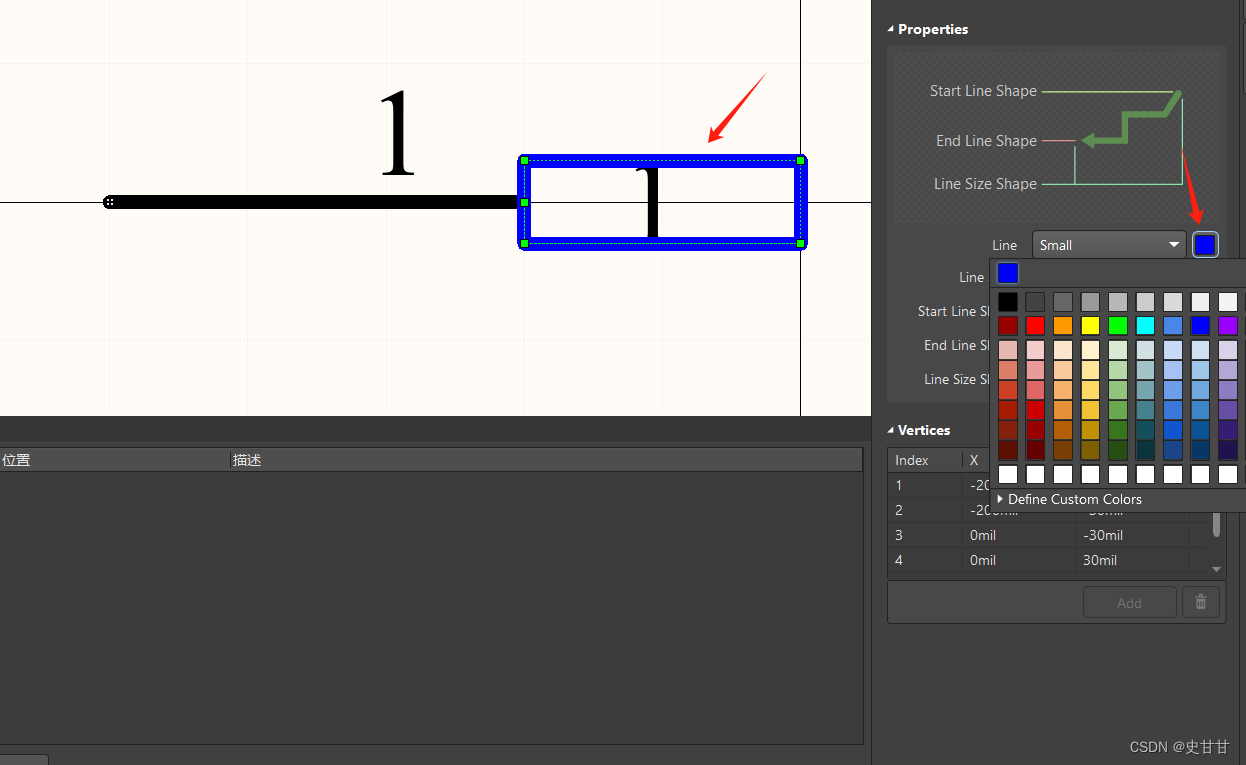

还可以在属性里调整颜色，变成蓝色
在这里插入图片描述

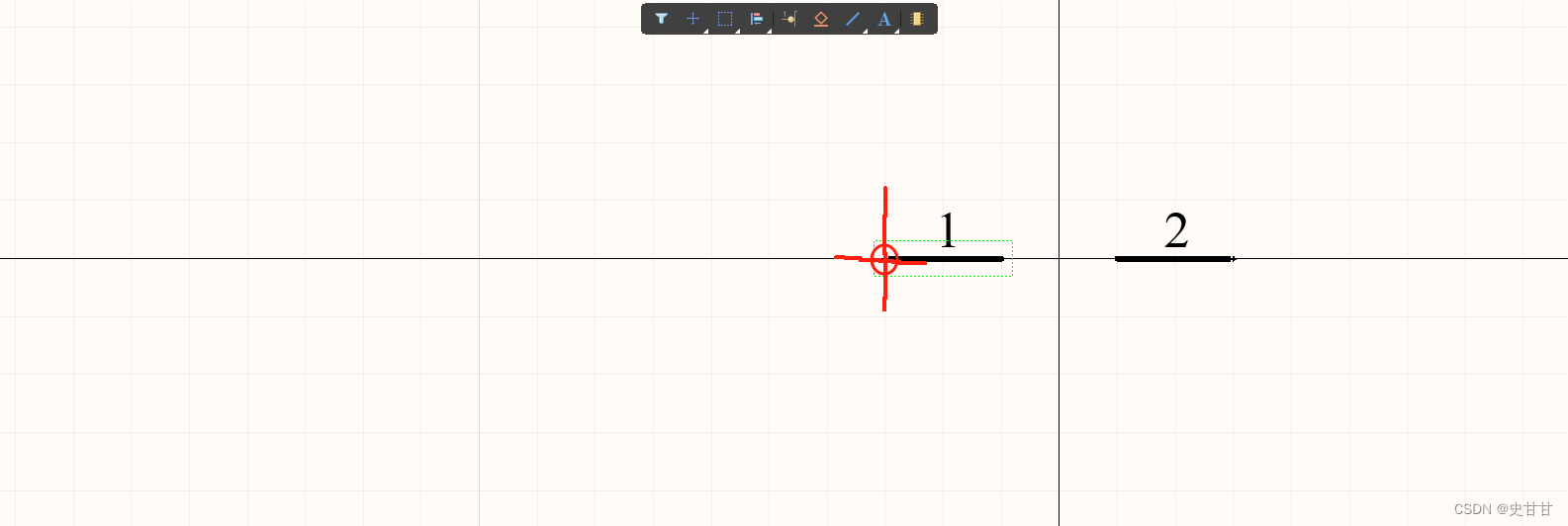

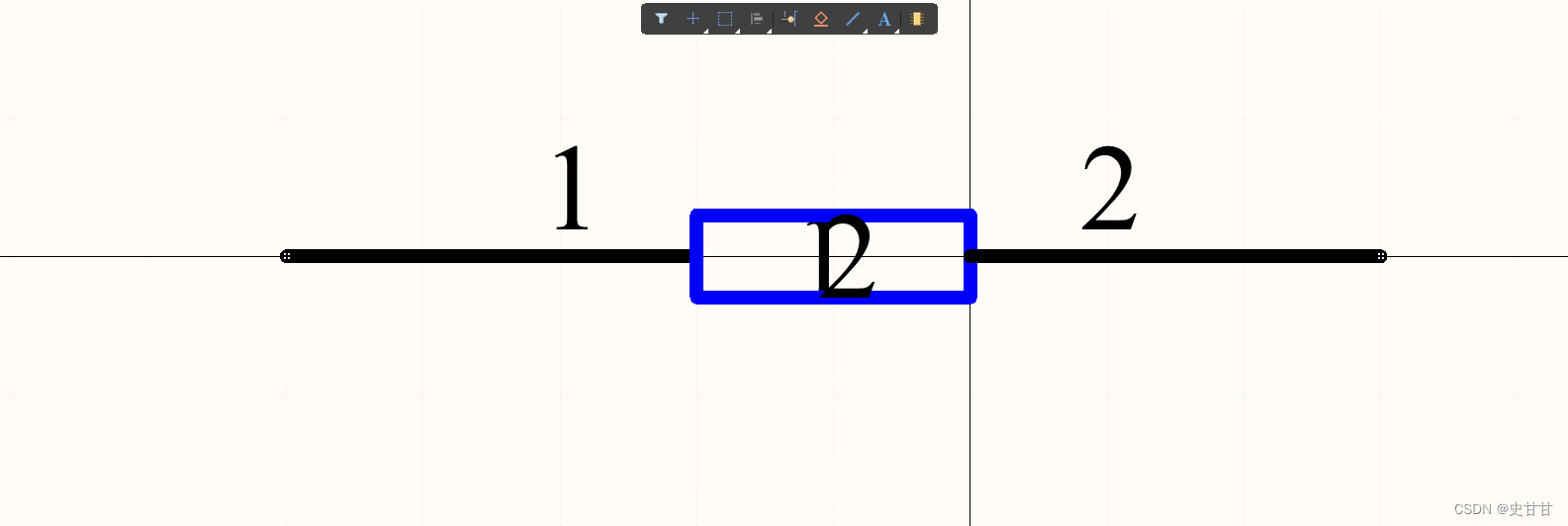

选中1管脚，按住Shift键不放，再点击鼠标拖动，可以把管脚1复制一个出来，再按空格旋转两次，因为要让没有电子属性的那一端和电阻相连，这样就可以得到2管脚
在这里插入图片描述
在这里插入图片描述

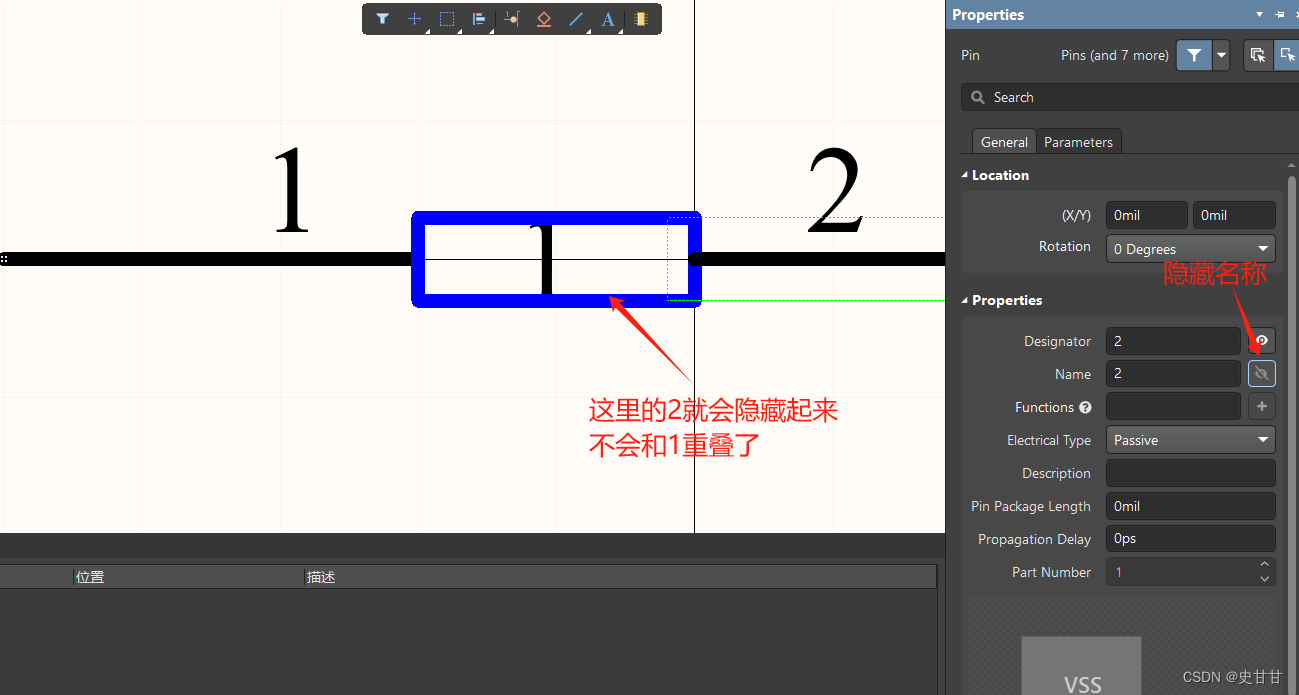

同样的1管脚也可以隐藏名称，这样就可以得到一个干净的电阻模型了
在这里插入图片描述

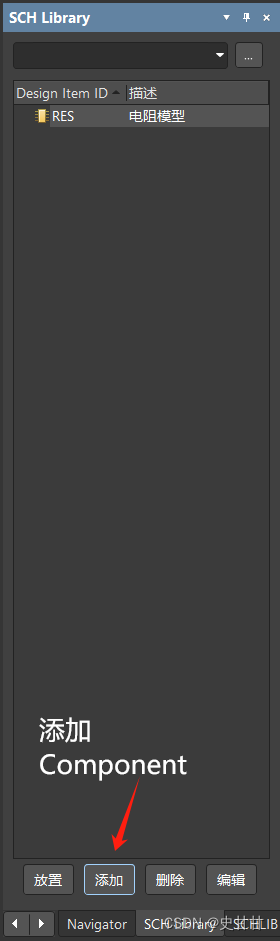

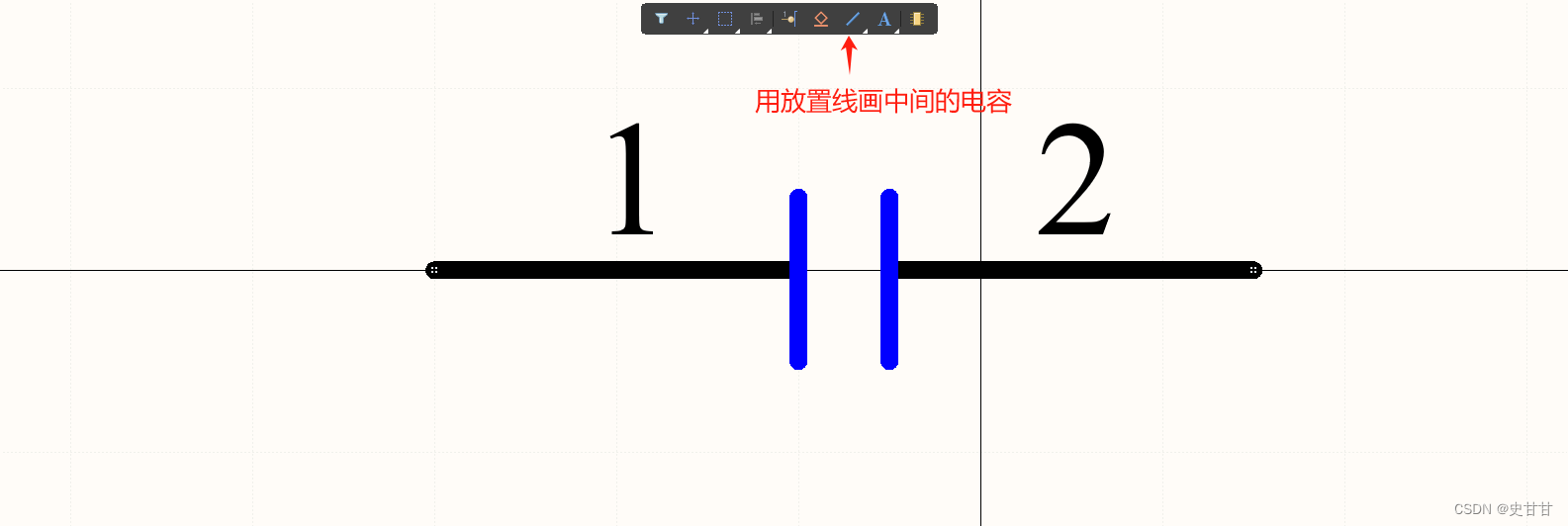

电容模型创建

在这里插入图片描述

命名为CAP，电容的缩写

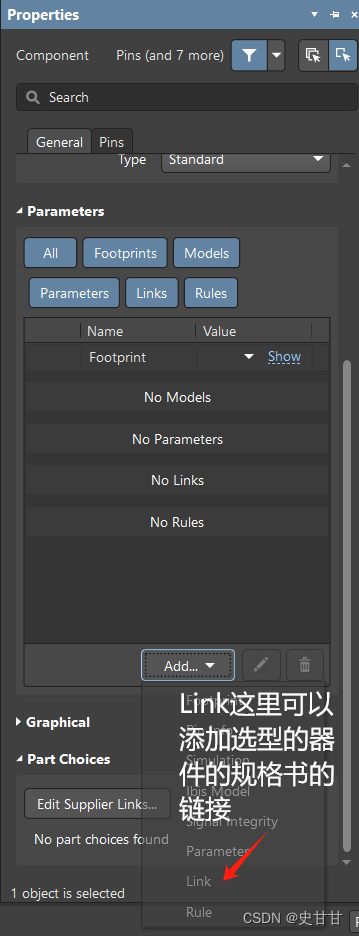

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
