实验题目

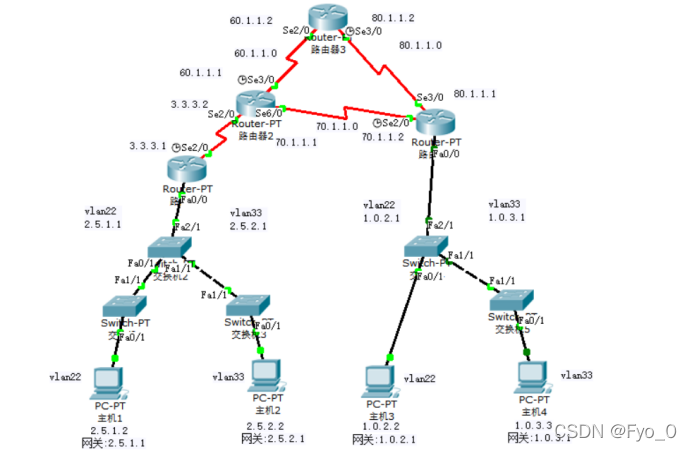

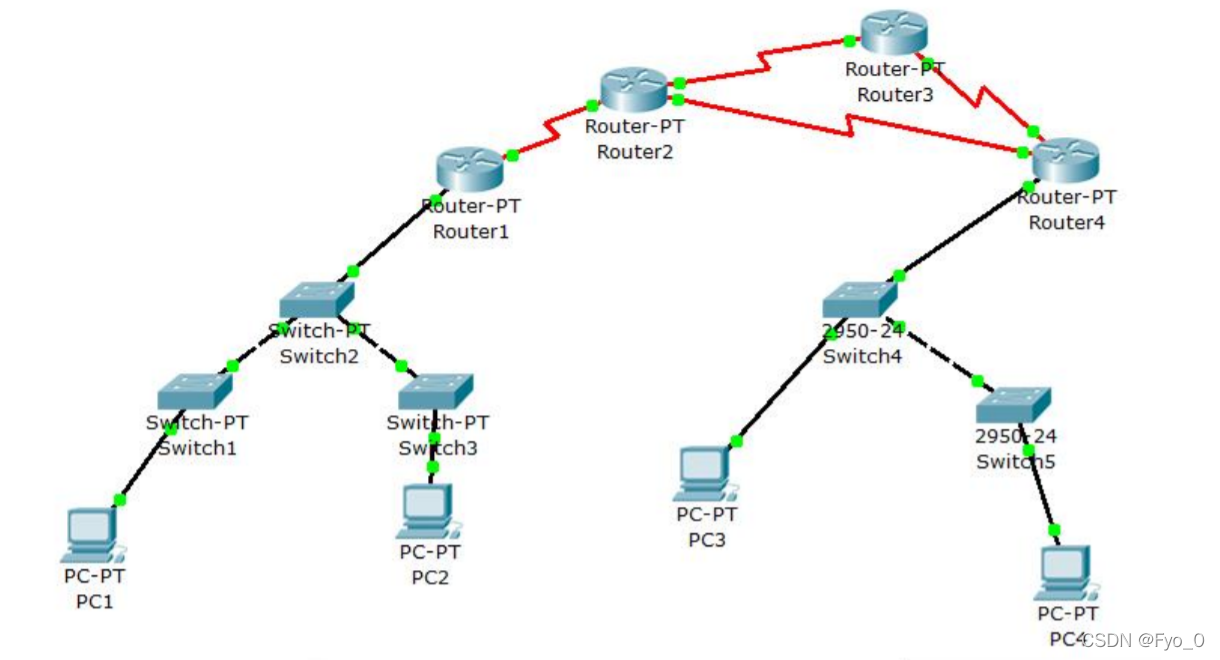

拓扑图:
实验内容:
实验一:实现所有 PC、交换机和路由器的全 PING 通。
实验二:实现 PC1 只能和 PC3 互相 PING 通,PC2 只能和 PC4相互 PING 通。
一、搭建并设计好实验拓扑图
二、实验设备
4台路由器(Router-PT)
5台交换机(Switch-PT)
4台主机(PC-PT):
PC | ip地址 | 网关 | vlan |
PC1 | 2.5.1.2 | 2.5.1.1 | vlan22 |
PC2 | 2.5.2.2 | 2.5.2.1 | vlan33 |
PC3 | 1.0.2.2 | 1.0.2.1 | vlan22 |
PC4 | 1.0.3.3 | 1.0.3.1 | vlan33 |
三、实验步骤
实验一:实现所有 PC、交换机和路由器的全 PING 通。
1、按照拓扑图初始化并配置好PC、交换机和路由器。

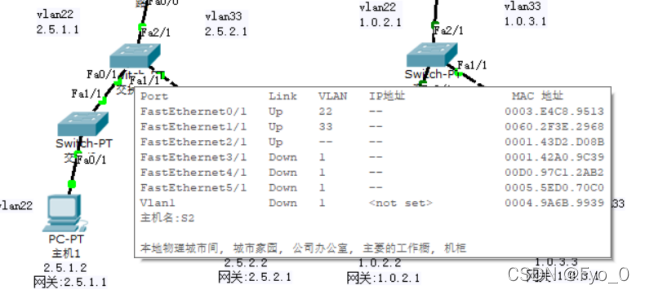

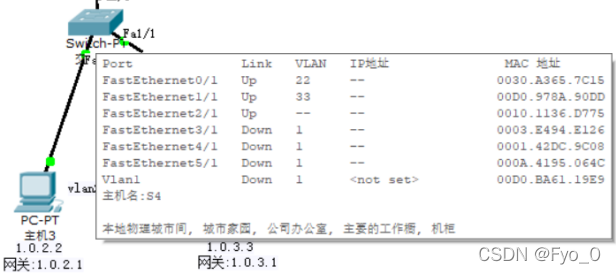

2、在交换机S2和S3上分别创建vlan,将PC1和PC3分在vlan22,PC2和PC4分在vlan33。

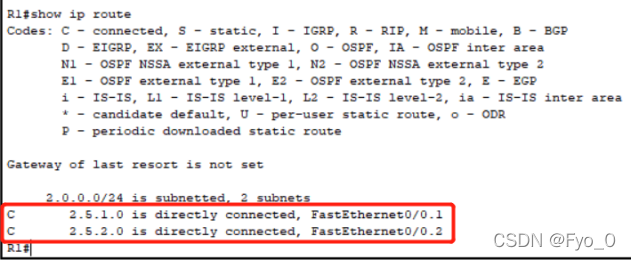

3、在路由器R1,R4上配置单臂路由。

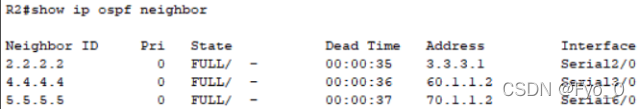

4、采用ospf协议,分别对4个路由器进行配置。

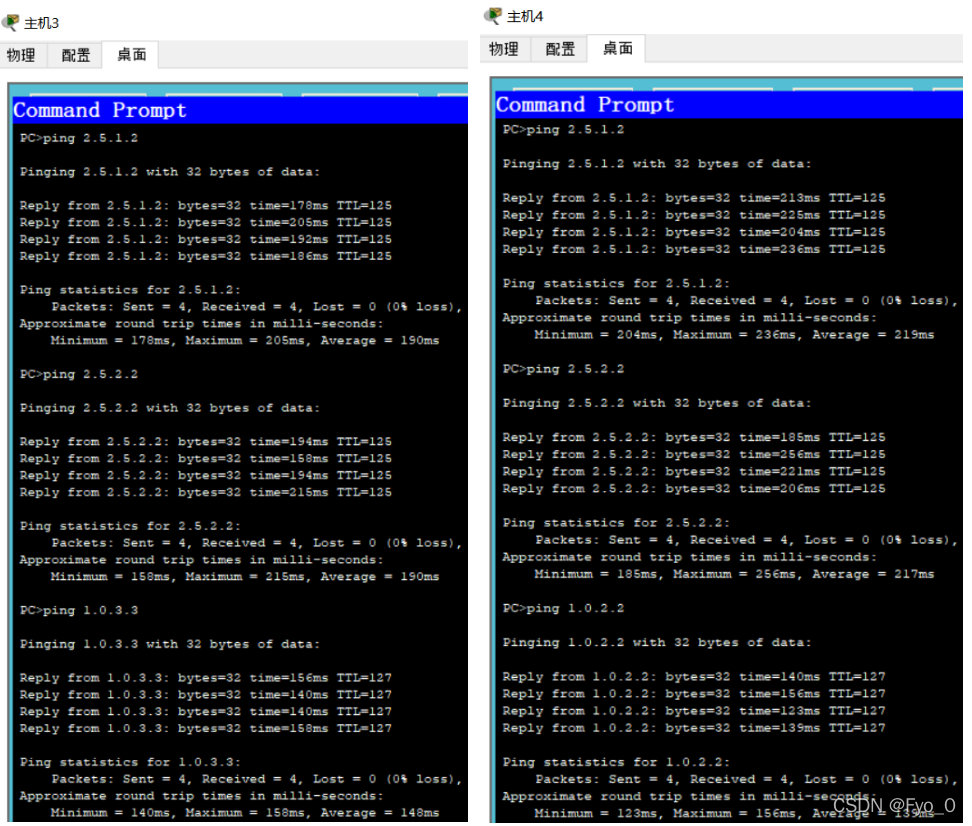

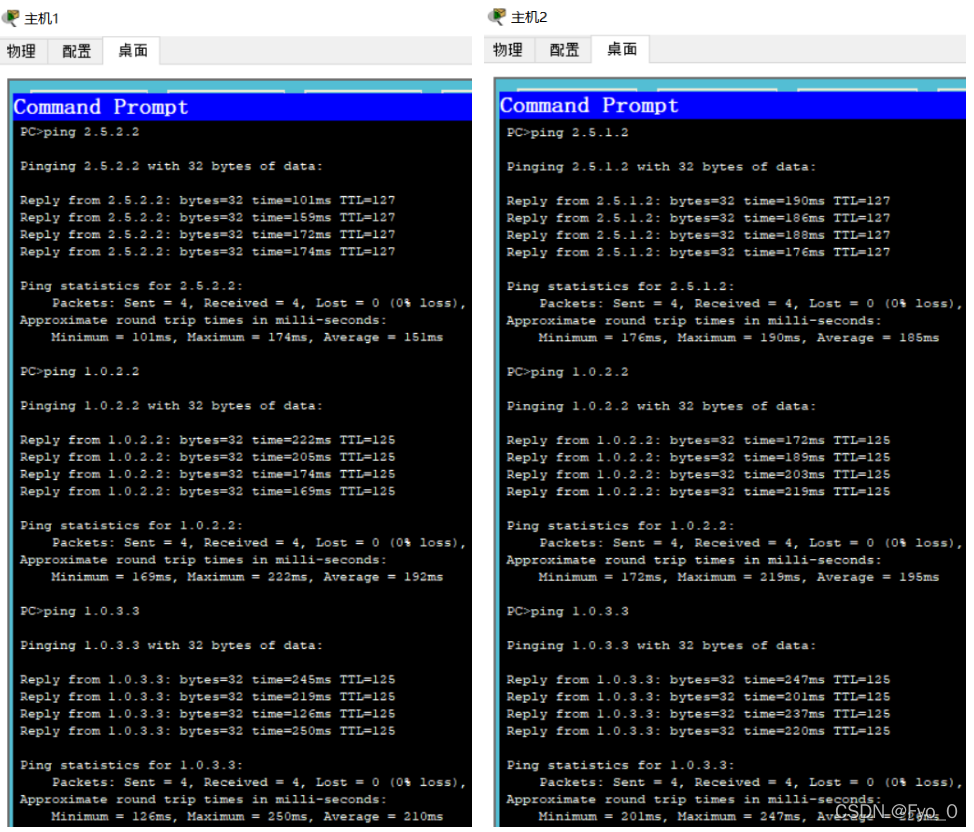

5、配置完成,测试各PC之间是否全ping通。
至此,各PC之间全ping通,实验一完成。

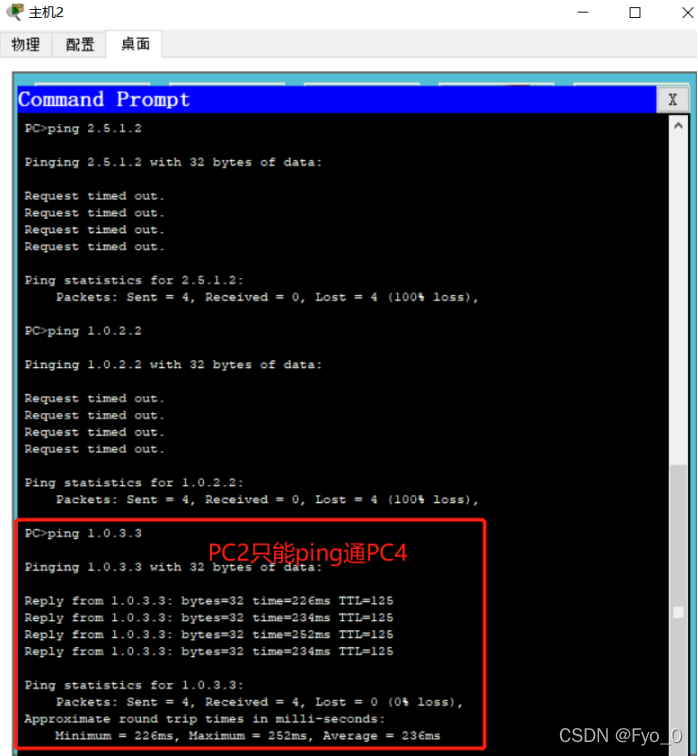

实验二:实现 PC1 只能和 PC3 互相 PING 通,PC2 只能和 PC4相互 PING 通。

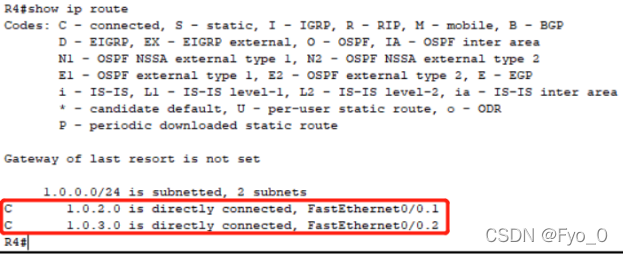

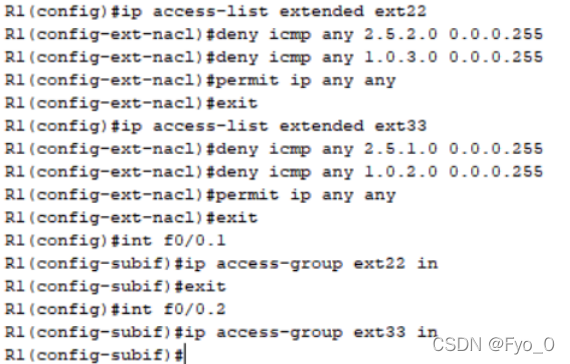

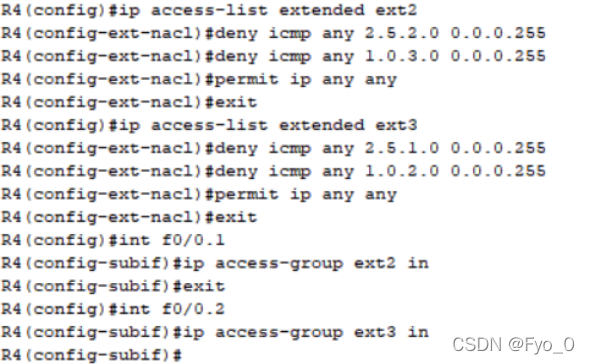

1、在实验一的基础上,给路由器R1和R4的逻辑接口配置ACL来实现限制条件。

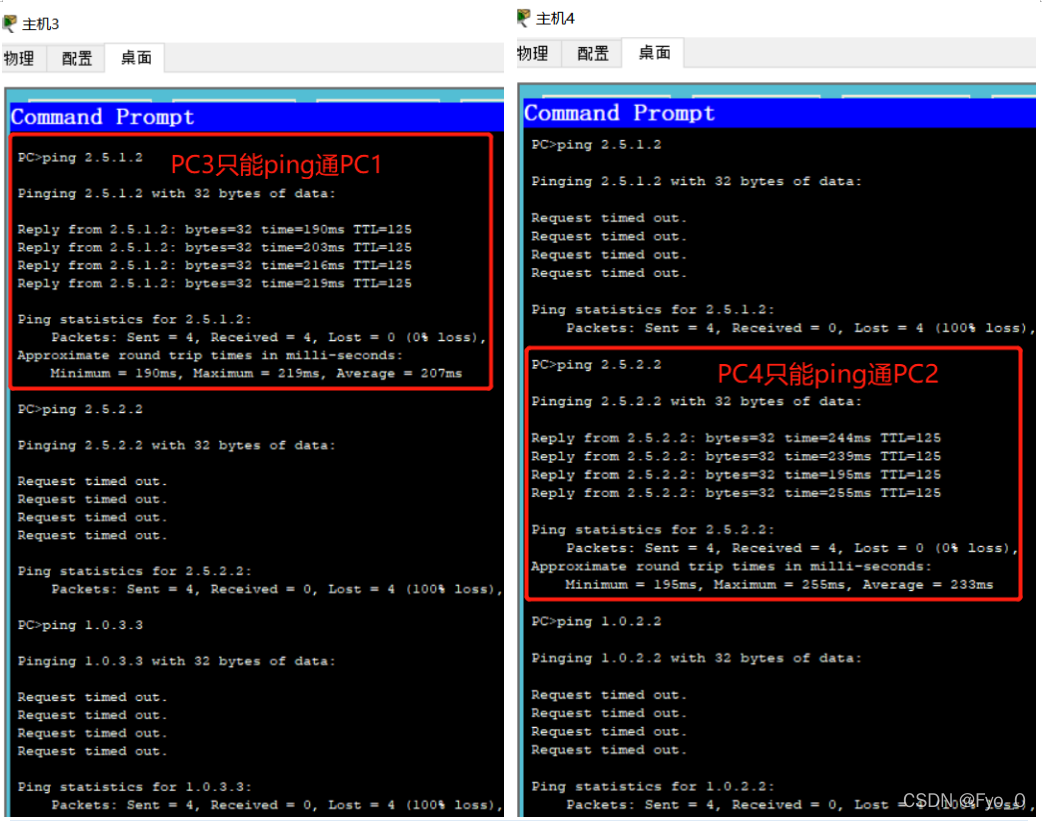

2、测试各PC之间的连通性。

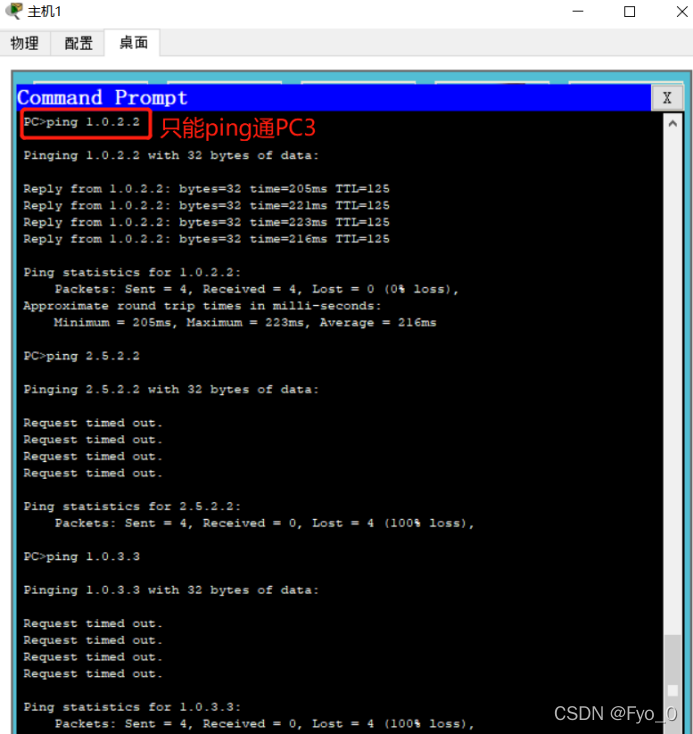

至此,PC1只和PC3之间互相ping通,PC2只和PC4之间互相ping通,实验二完成。
四、实验总结
在方法思路方面,如果只是为了完成第一个实验的话,配置好各组件的信息后,直接在四个路由器上配置OSPF协议就可以使全网ping通了。但是由于实验二的存在,为了方便后续的实验,所以在第一个实验中就先配置了vlan网段和单臂路由。
在实验中遇到的问题,首先,一开始配置动态路由时,没有把所有的邻居都设置好,只记得设置路由器之间的,忽略了PC机端的,导致实验进行不下去,一番检查之后才反应过来忘记设置PC端的了。其次,在实验一中,由于忘记了设置Clock Rate,导致PC1只能和PC2ping通,PC3只能和PC4ping通,即线路没办法实现全ping通。由此我才了解到只有时钟频率相同的设备才能相互通讯,所以我将路由器的Clock Rate都设置为9600后,线路就能实现全网ping通了。
