IO多路复用

1.同步IO和异步IO

1.同步IO

同步IO指的是用户进程触发I/O操作并等待或者轮询的去查看I/O操作是否就绪。同步IO的执行者是IO操作的发起者。同步IO需要发起者进行内核态到用户态的数据拷贝过程，所以这里必须阻塞。

2.异步IO

异步IO是指用户进程触发I/O操作以后就立即返回，继续开始做自己的事情，而当I/O操作已经完成的时候会得到I/O完成的通知。异步IO的执行者不是IO操作的发起者。这就是同步IO与异步IO的根本区别。异步IO的执行者是内核线程，内核线程将数据从内核态拷贝到用户态，所以这里没有阻塞。

举个通俗点的例子：

同步IO：你是商店老板，你去工厂进货，到了工厂发现此时工厂货物不足，于是你在工厂等候，并不时地询问工厂老板货物是否准备好了，直至货物齐全，你带着货物回到商店。这就是同步IO，在你等待的时候，进程就是阻塞状态。

异步IO：你还是商店老板，你去工厂进货，到了工厂发现此时工厂货物不足，但这次热心的商店老板承诺等货物齐全将货物给你送过去，于是你回到了商店，继续做你自己的其它事情，直至收到工厂老板货物送达的通知。这就是异步IO，你在得知货物不足后回到了商店做其它事，所以在这个模型中进程是没有阻塞的。

2.五种IO模型

阻塞IO（blocking IO）
非阻塞IO（nonblocking IO）
IO多路复用（IO multiplexing）
信号驱动IO（signal driven IO）不常用
异步IO （asynchronous IO）

1.阻塞IO

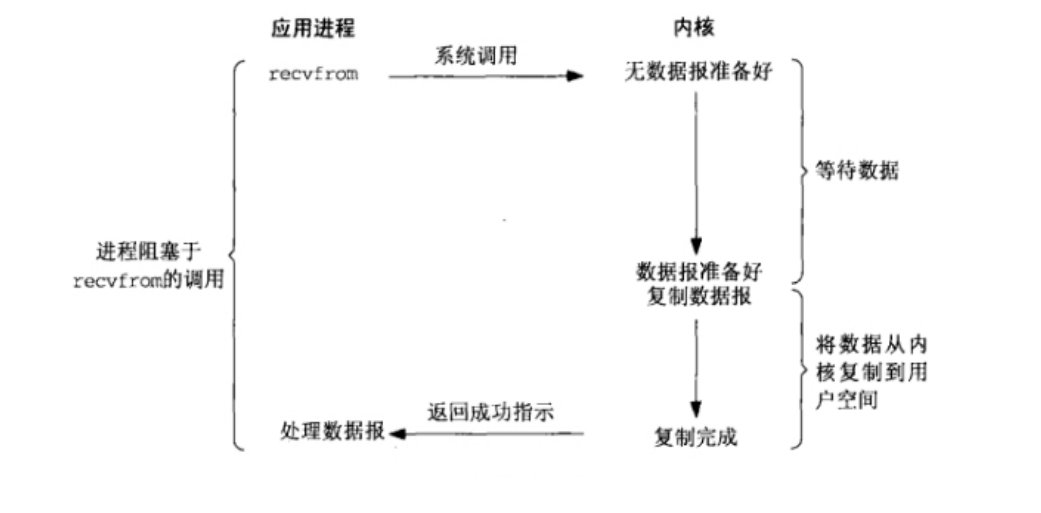

一个典型的读操作流程（来自《UNIX网络编程》）：

在这里插入图片描述
在这个流程中，如果数据没准备好则需要一直等待数据的准备，所以是阻塞的，同时也是同步IO。

2.非阻塞IO

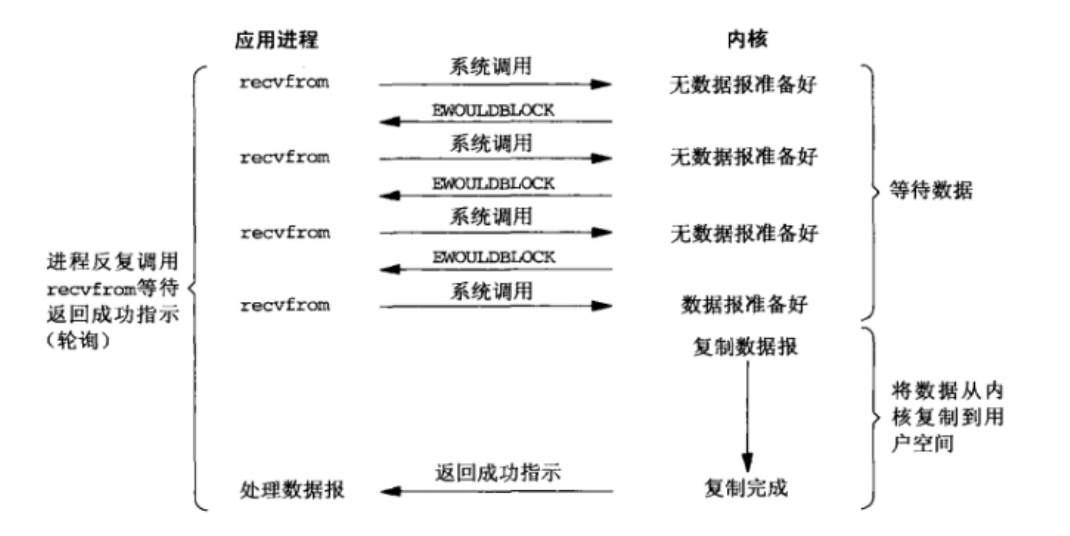

典型的非阻塞IO模型一般如下：

在这里插入图片描述
非阻塞IO在发现数据没有准备好后会返回用户进程空间，继续做它自己的事，并不会像阻塞IO一样等待数据。但是在非阻塞IO中用户线程需要不断地询问内核数据是否就绪，也就说非阻塞IO不会交出CPU，而会一直占用CPU。

3.IO多路复用

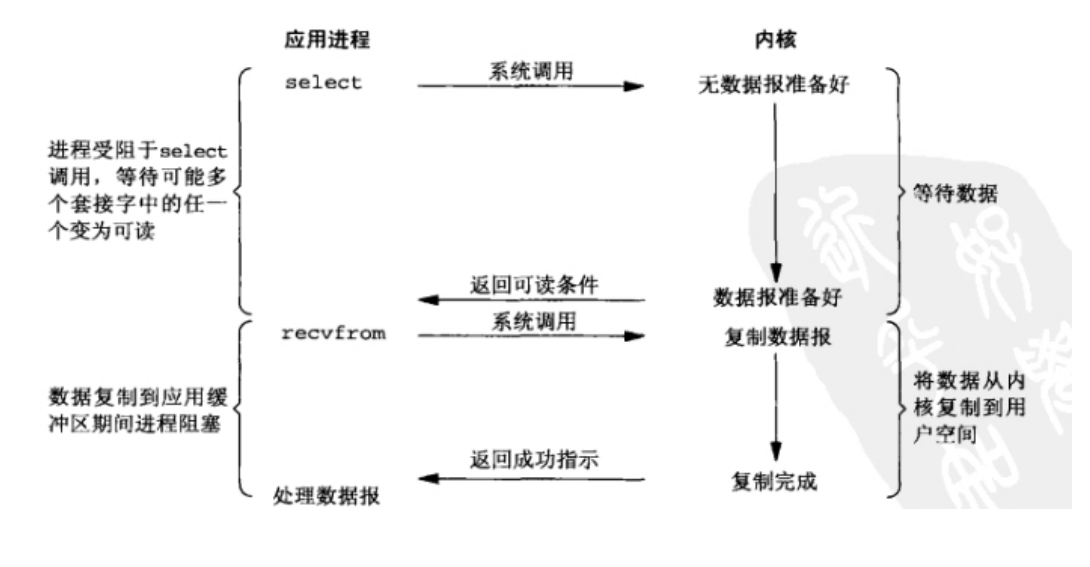

关于IO多路复用的理解让我们回到商店老板的例子，商店老板又去进货，但这次不是去一家工厂进货，而是去很多家，但所有工厂都是存货不足（该死的工厂老板），于是商店老板回到了商店等待通知。这次监视工厂货物准备与通知商店老板的是select/poll与epoll。（IO多路复用可以是阻塞IO也可以是非阻塞IO，但一般情况下是非阻塞IO。还有一点值得注意的是，poll与select只会返回有货物的通知，但并不会返回具体是哪一家工厂，需要用户进程自己遍历一遍找出。）

在这里插入图片描述

3.SELECT

1.函数解析

#include <sys/select.h>
int select(int nfds, fd_set *readfds, fd_set *writefds,
                  fd_set *exceptfds, struct timeval *timeout);
/* nfds ：   最大的文件描述符加1。
readfds： 用于检查可读的。
writefds：用于检查可写性。
exceptfds：用于检查异常的数据。
timeout：一个指向timeval结构的指针，用于决定select等待I/o的最长时间。如果为空将一直等待。
timeval结构的定义：

struct timeval{
long tv_sec; // seconds
long tv_usec; // microseconds
}

返回值：  >0  是已就绪的文件句柄的总数， =0 超时, <0 表示出错，错误: errno  */

2.实例

#include <sys/types.h>
#include <sys/socket.h>
#include <stdio.h>
#include <netinet/in.h>
#include <sys/time.h>
#include <sys/ioctl.h>
#include <unistd.h>
#include <stdlib.h>

int main(void){

    int server_socked,client_socked;
    int server_len,client_len;

    struct sockaddr_in server_address;
    struct sockaddr_in client_address;

    int result;
    fd_set readfds,testfds;              //保存文件描述符的集合

    server_socked=socket(AF_INET,SOCK_STREAM,0);
    server_address.sin_family=AF_INET;
    server_address.sin_addr.s_addr = inet_addr("192.168.241.129");
    server_address.sin_port = htons(666);
    server_len=sizeof(server_address);

    bind(server_socked,(struct sockaddr*)&server_address,server_len);
    listen(server_socked,5);
    FD_ZERO(&readfds);
    FD_SET(server_socked,&readfds);

    while(1){

         testfds = readfds;
         char str=0;

         printf("正在等待连接!\n");
         result = select(FD_SETSIZE, &testfds, (fd_set*)0, (fd_set*)0, (struct timeval*)0);                       //调用select监视testfds中的套接字，一旦可读就返回

         int count;
         for(count=0;count<FD_SETSIZE;count++){

             if(FD_ISSET(count, &testfds)){       //FD_ISSET()判断count是否是testfds中的

                if(count==server_socked){                        //处理客户端对服务器端发起的连接

                   client_len = sizeof(client_address);
                   client_socked = accept(server_socked,(struct sockaddr*)&client_address, &client_len);                //服务器端套接字可读，说明客户端有连接请求，调用accept接收客户端套接字
                   FD_SET(client_socked, &readfds);                   //将客户端套接字加入到select监视集合中
                   printf("增加了一个新的连接： %d\n", client_socked);
                }
                else{                                           //处理客户端发送的数据

                    int tmp=read(count,&str,1);                            //读取客户端发送的数据

                    if(tmp==0){

                    }
                    else{
                        printf("读到的字符是：%c",str);
                    }

                }

             }
         }

    }

    return 0;
}

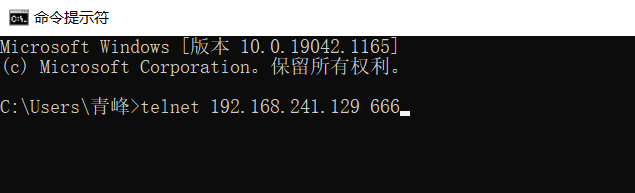

在服务器端运行以上代码后，打开cmd，运行 telnet 192.168.241.129 666 即可连接上服务器端。如下图：

在这里插入图片描述
然后回车运行，输入单个字符，就会在服务器端显示出来。

4.POLL

1.函数解析：

 int poll(struct pollfd *fds, nfds_t nfds, int timeout);

  /*    输入参数：
            fds：//可以传递多个结构体，也就是说可以监测多个驱动设备所产生的事件，只要有一个产生了请求事件，就能立即返回
            struct pollfd {
                  int fd;                //文件描述符   open打开的那个
                  short events;     //请求的事件类型，监视驱动文件的事件掩码*/  POLLIN | POLLOUT
                  short revents;    //驱动文件实际返回的事件
            }
            nfds:  //监测驱动文件的个数
            timeout://超时时间，单位是ms
事件类型events 可以为下列值：
        POLLIN           有数据可读
        POLLRDNORM 有普通数据可读，等效与POLLIN
        POLLPRI         有紧迫数据可读
        POLLOUT        写数据不会导致阻塞
        POLLER          指定的文件描述符发生错误
        POLLHUP        指定的文件描述符挂起事件
        POLLNVAL      无效的请求，打不开指定的文件描述符
返回值：
        有事件发生  返回revents域不为0的文件描述符个数
        超时：return 0
        失败：return  -1   错误：errno    */

2.实例

#include <string.h>
#include <sys/types.h>
#include <sys/socket.h>
#include <stdio.h>
#include <netinet/in.h>
#include <sys/time.h>
#include <sys/ioctl.h>
#include <unistd.h>
#include <stdlib.h>
#include <poll.h>

#define MAX_FD  8192
struct pollfd  fds[MAX_FD];                   //存放事件的结构体数组
int cur_max_fd = 0;


int main()
{
    int server_sockfd, client_sockfd;
    int server_len, client_len;
    struct sockaddr_in server_address;
    struct sockaddr_in client_address;
    int result;

    server_sockfd = socket(AF_INET, SOCK_STREAM, 0);
    server_address.sin_family = AF_INET;
    server_address.sin_addr.s_addr = inet_addr("192.168.241.129");
    server_address.sin_port = htons(555);
    server_len = sizeof(server_address);
    bind(server_sockfd, (struct sockaddr*)&server_address, server_len);
    listen(server_sockfd, 5);

    fds[server_sockfd].fd = server_sockfd;                    //将服务器端套接字存放到结构体中
    fds[server_sockfd].events = POLLIN;                       //监听事件为读事件
    fds[server_sockfd].revents = 0;                           //标记位，事件发生时该标志位被改为1，表示事件以发生
    if(cur_max_fd <= server_sockfd)                           //cur_max_fd用于遍历事件fd，因此必须比任何一个server_sockfd或client_sockfd大
    {
        cur_max_fd = server_sockfd + 1;
    }


    while (1)
    {

        char ch;
        int i, fd;
        int nread;

        printf("等待连接\n");
        result = poll(fds, cur_max_fd, 2000);
        if (result < 0)
        {
            perror("server5");
            exit(1);

        }


        for (i = 0; i < cur_max_fd; i++)                        //遍历所有fd
        {

            if (fds[i].revents)                                 //找到读事件发生了的事件
            {

                fd = fds[i].fd;
                if (fd == server_sockfd)                        //如果是服务器端套接字读事件发生，则表示客户端有连接请求，则创建客户端套接字，并加入到监视事件中
                {
                    client_len = sizeof(client_address);
                    client_sockfd = accept(server_sockfd, (struct sockaddr*)&client_address, &client_len);

                    fds[client_sockfd].fd = client_sockfd;
                    fds[client_sockfd].events = POLLIN;
                    fds[client_sockfd].revents = 0;


                    if(cur_max_fd <= client_sockfd)
                    {
                        cur_max_fd = client_sockfd + 1;
                    }

                    printf("adding client on fd %d\n", client_sockfd);
                }
                else                                            //不是服务器端事件，则是客户端事件发生，说明客户端向服务器端发送了数据，读出并输出
                {
                    nread = read(fd, &ch, 1);
                    if (nread == 0)
                    {
                        close(fd);
                        memset(&fds[i], 0, sizeof(struct pollfd));
                        printf("removing client on fd %d\n", fd);
                    }
                    else
                    {

                        printf("读到的字符是：%c\n",ch);
                    }

                }
            }
        }
    }

    return 0;
}

使用cmd作为客户端，操作方法与select一样，可参照上文。

5.EPOLL

1.函数解析

1.创建EPOLL 句柄
int epoll_create(int size);

2.向EPOLL对象中添加、修改或者删除感兴趣的事件
int epoll_ctl(int epfd, int op, int fd, struct epoll_event *event);
    op取值：EPOLL_CTL_ADD        添加新的事件到epoll中
           EPOLL_CTL_MOD       修改EPOLL中的事件
           EPOLL_CTL_DEL          删除epoll中的事件

     events取值：
                   EPOLLIN   表示有数据可以读出(接受连接、关闭连接)
           EPOLLOUT  表示连接可以写入数据发送（向服务器发起连接，连接成功事件）
           EPOLLERR  表示对应的连接发生错误
	 EPOLLHUP  表示对应的连接被挂起

3.收集在epoll监控的事件中已经发生的事件
int epoll_wait(int epfd, struct epoll_event * events, int maxevents, int timeout);

 epfd： epoll的描述符。

events：则是分配好的 epoll_event结构体数组，epoll将会把发生的事件复制到 events数组中（events不可以是空指针，内核只负责把数据复制到这个 events数组中，不会去帮助我们在用户态中分配内存。内核这种做法效率很高）。

 maxevents： 本次可以返回的最大事件数目，通常 maxevents参数与预分配的events数组的大小是相等的。

timeout： 表示在没有检测到事件发生时最多等待的时间（单位为毫秒），如果 timeout为0，立刻返回，不会等待。-1表示无限期阻塞

关键结构：
struct epoll_event{
	__uint32_t  events;
	epoll_data_t data;
}

typedef union epoll_data{
	void *ptr;
	int fd;
	uint32_t u32;
	uint64_t u64;
}epoll_data_t

2.实例

客户端输入一个字母并发送给服务器，服务器接收并打印，再发送回给客户端，如果是小写就转换为大写再发回给客户端，客户端接收服务器发回的字母并输出。

1.server.c

#include<stdio.h>
#include<stdlib.h>
#include<string.h>
#include<errno.h>
#include<sys/types.h>
#include<sys/epoll.h>
#include<sys/socket.h>
#include<arpa/inet.h>
#include<netinet/in.h>
#include<assert.h>
#include<fcntl.h>
#include<unistd.h>                                                      //先明确一些逻辑，每一个套接字需要一个事件结构体用来监视读或写，每一个事件结构体需要一个ConnectStat结构体保存一些事件结构体不好保存的数据

typedef struct _ConnectStat  ConnectStat;


struct _ConnectStat {

        int fd;
        char data;
        char  age[64];
        struct epoll_event _ev;
        int  status;//0 -未登录   1 - 已登陆
        //response_handler handler;//不同页面的处理函数
};


ConnectStat * stat_init(int fd);
void connect_handle(int new_fd);
void do_http_respone(ConnectStat * stat);
void do_http_request(ConnectStat * stat);


static int epfd = 0;

void usage(const char* argv)
{
        printf("%s:[ip][port]\n", argv);
}


void set_nonblock(int fd)
{
        int fl = fcntl(fd, F_GETFL);
        fcntl(fd, F_SETFL, fl | O_NONBLOCK);
}


int startup(char* _ip, int _port)  //创建一个套接字，绑定，检测服务器
{
        //sock
        //1.创建套接字
        int sock = socket(AF_INET, SOCK_STREAM, 0);
        if (sock < 0)
        {
                perror("sock");
                exit(2);
        }

        int opt = 1;
        setsockopt(sock, SOL_SOCKET, SO_REUSEADDR, &opt, sizeof(opt));

        //2.填充本地 sockaddr_in 结构体（设置本地的IP地址和端口）
        struct sockaddr_in local;
        local.sin_port = htons(_port);
        local.sin_family = AF_INET;
        local.sin_addr.s_addr = inet_addr(_ip);

        //3.bind（）绑定
        if (bind(sock, (struct sockaddr*)&local, sizeof(local)) < 0)
        {
                perror("bind");
                exit(3);
        }
        //4.listen（）监听 检测服务器
        if (listen(sock, 5) < 0)
        {
                perror("listen");
                exit(4);
        }
        //sleep(1000);
        return sock;    //这样的套接字返回
}


int main(int argc, char *argv[])
{
        if (argc != 3)     //检测参数个数是否正确
        {
                usage(argv[0]);
                exit(1);
        }

        int listen_sock = startup(argv[1], atoi(argv[2]));      //创建一个绑定了本地 ip 和端口号的套接字描述符


        //1.创建epoll
        epfd = epoll_create(256);    //可处理的最大句柄数256个
        if (epfd < 0)
        {
                perror("epoll_create");
                exit(5);
        }

        struct epoll_event _ev;       //epoll结构填充
        ConnectStat * stat = stat_init(listen_sock);
        _ev.events = EPOLLIN;         //初始关心事件为读
        _ev.data.ptr = stat;                            //每个事件都绑定一个ConnectStat，事件可能是ConnectStat里的，也可能是外面的

        //2.托管
        epoll_ctl(epfd, EPOLL_CTL_ADD, listen_sock, &_ev);  //将listen sock添加到epfd中，关心读事件，每个套接字都绑定一个事件，用于监视该套接字的行为

        struct epoll_event revs[64];                        //事件数组，事件发生时，与套接字绑定的事件将被赋值到该数组中

        int timeout = -1;                                  //timeout为负一，表示epoll无限期阻塞
        int num = 0;
        int done = 0;

        while (!done)
        {
                //epoll_wait()相当于在检测事件
                switch ((num = epoll_wait(epfd, revs, 64, timeout)))  //返回需要处理的事件数目  64表示 事件有多大
                {
                case 0:                  //返回0 ，表示监听超时
                        printf("timeout\n");
                        break;
                case -1:                 //出错
                        perror("epoll_wait");
                        break;
                default:                 //大于零 即就是返回了需要处理事件的数目
                {
                        struct sockaddr_in peer;
                        socklen_t len = sizeof(peer);

                        int i;
                        for (i = 0; i < num; i++)
                        {
                                ConnectStat * stat = (ConnectStat *)revs[i].data.ptr;

                                int rsock = stat->fd; //准确获取哪个事件的描述符
                                if (rsock == listen_sock) //如果是初始的 就接受，建立链接，将客户端套接字加入到监视集合中
                                {
                                        int new_fd = accept(listen_sock, (struct sockaddr*)&peer, &len);

                                        if (new_fd > 0)
                                        {

                                                printf("get a new client:%s:%d\n", inet_ntoa(peer.sin_addr), ntohs(peer.sin_port));
                                                connect_handle(new_fd);
                                        }
                                }
                                else
                                {
                                        if (revs[i].events == EPOLLIN)
                                        {
                                                do_http_request((ConnectStat *)revs[i].data.ptr);
                                        }
                                        else if (revs[i].events == EPOLLOUT)
                                        {
                                                do_http_respone((ConnectStat *)revs[i].data.ptr);
                                        }
                                        else
                                        {
                                        }
                                }
                        }
                }
                break;
                }
        }
        return 0;
}


ConnectStat * stat_init(int fd) {                                     //将事件结构体与ConnectStat结构体联系起来，并将一些数据存入到ConnectStat中

        ConnectStat * temp = NULL;
        temp = (ConnectStat *)malloc(sizeof(ConnectStat));

        if (!temp) {
                fprintf(stderr, "malloc failed. reason: %m\n");
                return NULL;
        }

        memset(temp, '\0', sizeof(ConnectStat));
        temp->fd = fd;
        temp->status = 0;
        //temp->handler = welcome_response_handler;

        return temp;
}



void  connect_handle(int new_fd) {

        ConnectStat *stat = stat_init(new_fd);
        set_nonblock(new_fd);

        stat->_ev.events = EPOLLIN;
        stat->_ev.data.ptr = stat;

        epoll_ctl(epfd, EPOLL_CTL_ADD, new_fd, &stat->_ev);    //二次托管，监视客户端套接字读端

}


void do_http_request(ConnectStat * stat){                      //客户端套接字可读，读出，修改对应事件结构体监视事件为写事件

     int fd=stat->fd;
     int count=read(fd,&stat->data,1);

     if(count<=0){

        printf("读取错误！\n");
        exit(3);
     }

     printf("读取到的字符是：%c\n",stat->data);

     if('a'<stat->data<'z'){                                    //将小写字母改为大写字母
        stat->data-=32;
     }


     stat->_ev.events = EPOLLOUT;

     epoll_ctl(epfd,EPOLL_CTL_MOD,fd,&stat->_ev);
}


void do_http_respone(ConnectStat * stat){                       //客户端套接字可写，写入，修改对应事件结构体监视事件为读事件

     int fd=stat->fd;
     int count=write(fd,&stat->data,1);

     if(count<=0){

        printf("写入失败！\n");
        exit(4);
     }

     stat->_ev.events = EPOLLIN;

     epoll_ctl(epfd,EPOLL_CTL_MOD,fd,&stat->_ev);
}

注：服务器端代码运行时要带上IP地址和端口号。如图：

在这里插入图片描述

2.client.c

#include<stdio.h>
#include<stdlib.h>
#include<string.h>
#include<errno.h>
#include<sys/types.h>
#include<sys/epoll.h>
#include<sys/socket.h>
#include<arpa/inet.h>
#include<netinet/in.h>
#include<assert.h>
#include<fcntl.h>
#include<unistd.h>

static int epfd = 0;

int main()
{

    int client_sockfd;
    int len;
    struct sockaddr_in address;//服务器端网络地址结构体
    int result;

    client_sockfd = socket(AF_INET, SOCK_STREAM, 0);//建立客户端socket

    address.sin_family = AF_INET;
    address.sin_addr.s_addr = inet_addr("192.168.241.129");
    address.sin_port = htons(666);
    len = sizeof(address);

    result = connect(client_sockfd, (struct sockaddr*)&address, len);
    if (result == -1)
    {
        perror("oops: client2");
        exit(1);
    }

    epfd = epoll_create(256);    //可处理的最大句柄数256个
    if (epfd < 0)
    {
        perror("epoll_create");
        exit(5);
    }


    struct epoll_event _ev;
    _ev.events=EPOLLOUT;

    //2.托管
    epoll_ctl(epfd, EPOLL_CTL_ADD, client_sockfd, &_ev);  //将listen sock添加到epfd中，关心读事件，每个套接字都绑定一个事件，用于监视该套接字的行为

    struct epoll_event revs[64];                        //事件数组，事件发生时，与套接字绑定的事件将被赋值到该数组中
    int timeout = -1;                                  //timeout为负一，表示epoll无限期阻塞
    int num = 0;
    int done = 0;

    while (!done)
    {
                char data;
                //epoll_wait()相当于在检测事件
                switch ((num = epoll_wait(epfd, revs, 64, timeout)))  //返回需要处理的事件数目  64表示 事件有多大
                {
                        case 0:                  //返回0 ，表示监听超时
                              printf("timeout\n");
                              break;
                        case -1:                 //出错
                              perror("epoll_wait");
                              break;
                        default:                 //大于零 即就是返回了需要处理事件的数目
                        {

                                  if(revs[0].events==EPOLLOUT){                    //写事件准备好

                                     printf("请输入一个字符\n");
                                     scanf("%c",&data);

                                     getchar();                                 //读取回车

                                     int count=write(client_sockfd,&data,1);
                                     if(count<=0){
                                        printf("写入失败！\n");
                                        exit(1);
                                     }

                                     revs[0].events=EPOLLIN;                           //修改监视状态
                                     epoll_ctl(epfd, EPOLL_CTL_MOD, client_sockfd, &revs[0]);
                                  }
                                  else if(revs[0].events==EPOLLIN){                 //读事件准备好

                                         int count=read(client_sockfd,&data,1);
                                         if(count<=0){

                                            printf("读取失败！\n");
                                            exit(2);
                                         }

                                         printf("读取到的字符是:%c\n",data);

                                         revs[0].events=EPOLLOUT;                             //修改监视状态
                                         epoll_ctl(epfd,EPOLL_CTL_MOD,client_sockfd,&revs[0]);
                                  }


                        }

                }
    }

    return 0;
}

6.SELECT,POLL,EPOLL的区别

上文提到过，SELECT与POLL只在有事件发生时返回，并不返回具体的发生事件，需要我们一个个遍历找到。而EPOLL返回具体的事件结构体。这是EPOLL与SELECT，POLL的区别之一。

再一个，SELECT内部使用的是数组，因此它支持的文件描述符是有限制的，POLL使用的是链表，文件描述符没有限制。而EPOLL使用的是红黑树，文件描述符无限制而且还很高效。

7.总结

说是总结，其实只是概括一下我初学IO多路复用时一些一直不理解的点。结合对于网络编程的一些理解，便于理解IO多路复用。

首先，网络编程服务器端与客户端都会创建一个套接字，会返回一个文件描述符，而在Linux下操作文件就是要通过文件描述符的，因此创建套接字我们可以看成是创建了一个网络上的特殊文件，它可以完成客户端与服务器端的通信，数据交换。

看到这可能会产生一个疑问，既要完成两端的通信，又为什么要两个中间文件呢。按我的理解是：这两个套接字文件的作用是不一样的，有一个套接字主要是完成客户端与服务器端的连接。监视这个套接字，一旦有了读请求，就说明有客户端要连上服务器了，使用 accept() 函数就能获取这个套接字。而通过 accept() 获取的套接字是用于两端的通信的，也就是数据交换。

以上就是我的个人理解。
