本文详细介绍了如何将emWin图形库移植到STM32开发板上，特别是针对8080并口液晶显示的配置步骤，包括内存管理、操作系统接口、内存分配、显示驱动接口的配置，以及相关配置文件和宏的设定，旨在帮助开发者理解emWin移植过程。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

要使emWin在特定的硬件平台上运行，需要为emWin提供与底层硬件操作相关的函数接口，主要为内存管理接口、液晶驱动接口和触摸屏接口。

本章以配套例程“FreeRTOS_STemWIN544_移植模版”为例，对emWin的执行过程和移植步骤进行解构，阅读时请打开该工程配套学习。

本章第1、2、3小节适用于野火STM32全系列开发板，第4、5、6小节适用于显示接口为8080并口（mini、指南者、霸道、霸天虎）的开发板，适用于RGB接口开发板（F4F7H7挑战者、H743H750 Pro）的移植过程单独放到下一章。

emWin的初始化
在移植emWin之前，我们需要了解它的初始化过程以及它依赖的硬件接口。

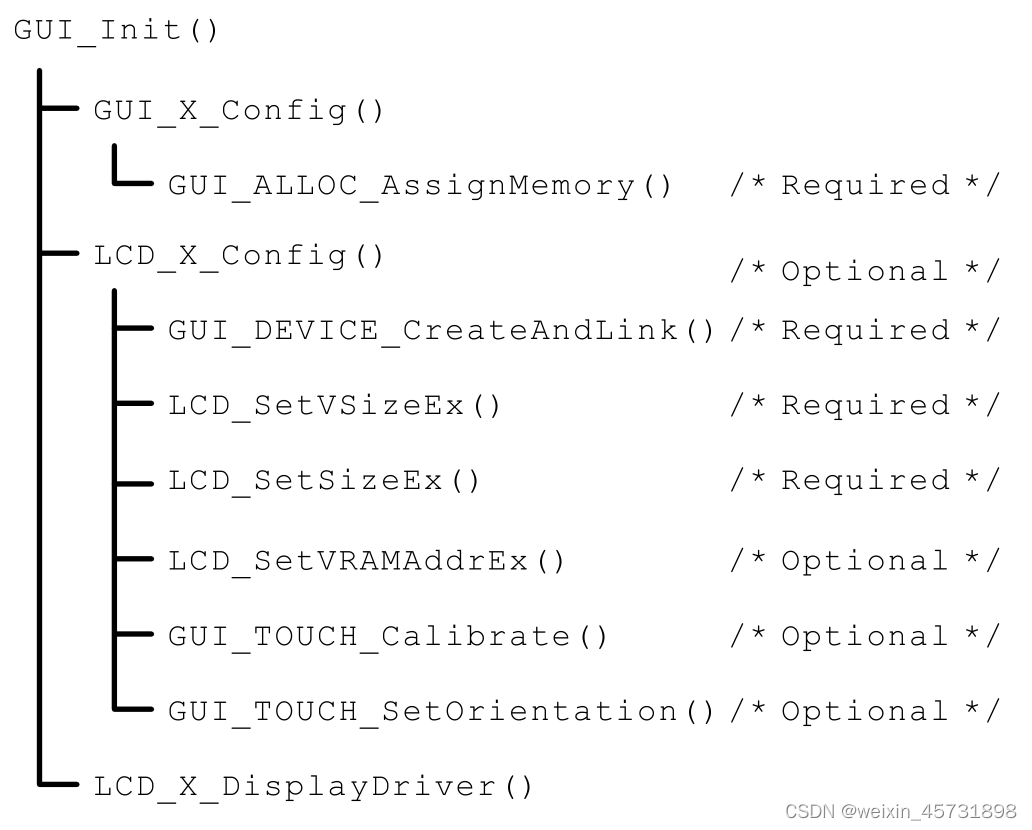

相信读者已经通过上一章的emWin仿真教程章节知道，在使用emWin前，都要先调用GUI_Init函数初始化emWin运行所需要的环境，在这个GUI_Init函数里，调用了emWin底层的配置函数，见图 emWin初始化流程。它按顺序分别调用了GUI_X_Config、LCD_X_Config及LCD_X_DisplayDriver函数，完成了存储器分配、屏幕类型配置及初始化液晶驱动的工作。这些函数在前面的emWin仿真章节已经简要介绍过，在Win32仿真环境下的这些函数，已由Segger官方配置过，我们无需修改也能正常运行，而在嵌入式平台上，就必须修改这几个函数，以适应特定平台的需求。
在这里插入图片描述
除了上述函数的修改，还有一些emWin配置文件和操作系统接口相关文件的修改，综合各文件和配置的修改情况，可整理出移植emWin所需要的配置：

配置系统功能
在emWin启动前需要对其功能进行适当的配置，它们的代码位于GUIConf.h文件中，见代码清单:8080并口-1 。

#ifndef GUICONF_H
#define GUICONF_H

/*********************************************************************
*
*       Multi layer/display support
*/
#define GUI_NUM_LAYERS            2    // Maximum number of available (1)
layers

/*********************************************************************
*
*       Multi tasking support
*/
#ifdef OS_SUPPORT
#define GUI_OS                    (1)  // Compile with multitasking   (2)
                                support
#else
#define GUI_OS                    (0)
#endif

/*********************************************************************
*
*       Configuration of touch support
*/
#ifndef   GUI_SUPPORT_TOUCH
#define GUI_SUPPORT_TOUCH       (1)  // Support touchscreen           (3)
#endif

/*********************************************************************
*
*       Default font
*/
#define GUI_DEFAULT_FONT          &GUI_Font6x8                        (4)

/*********************************************************************
*
*         Configuration of available packages
*/
#define GUI_SUPPORT_MOUSE             (1)    /* Support a mouse */    (5)
#define GUI_WINSUPPORT                (1)    /* Use window manager */ (6)
#define GUI_SUPPORT_MEMDEV            (1)    /* Memory device package (7)
                                    available */
#define GUI_SUPPORT_DEVICES           (1)    /* Enable use of device  (8)
                                    pointers */

/*********************************************************************
*
*       External memory
