实验|OSPF虚链路

前言：虚链路是指在两台ABR之间，穿过一个非骨干区域(转换区域–Transit Area)，建立的一条逻辑上的连接通道，可以理解为两台ABR之间存在一个点对点的连接。"逻辑通道"是指两台ABR之间的多台运行OSPF的路由器只是起到一个转发报文的作用(由于协议报文的目的地址不是这些路由器，所以这些报文对于它们是透明的，只是当作普通的IP报文来转发)，两台ABR之间直接传递路由信息。这里的路由信息是指由ABR生成的type3的LSA，区域内的路由器同步方式没有因此改变。
实验软件：GNS3
命令分析

Router(config-router)#area transit area-id virtual-link router-id

1， 在OSPF的路由选择配置模式下，

2， Transit area-id :转换区域的区域号

3， Router-id :虚连接到目标的路由ID

4， 两个ABR上都需要配置。
下面我们用OSPF协议做一个虚链路的实验

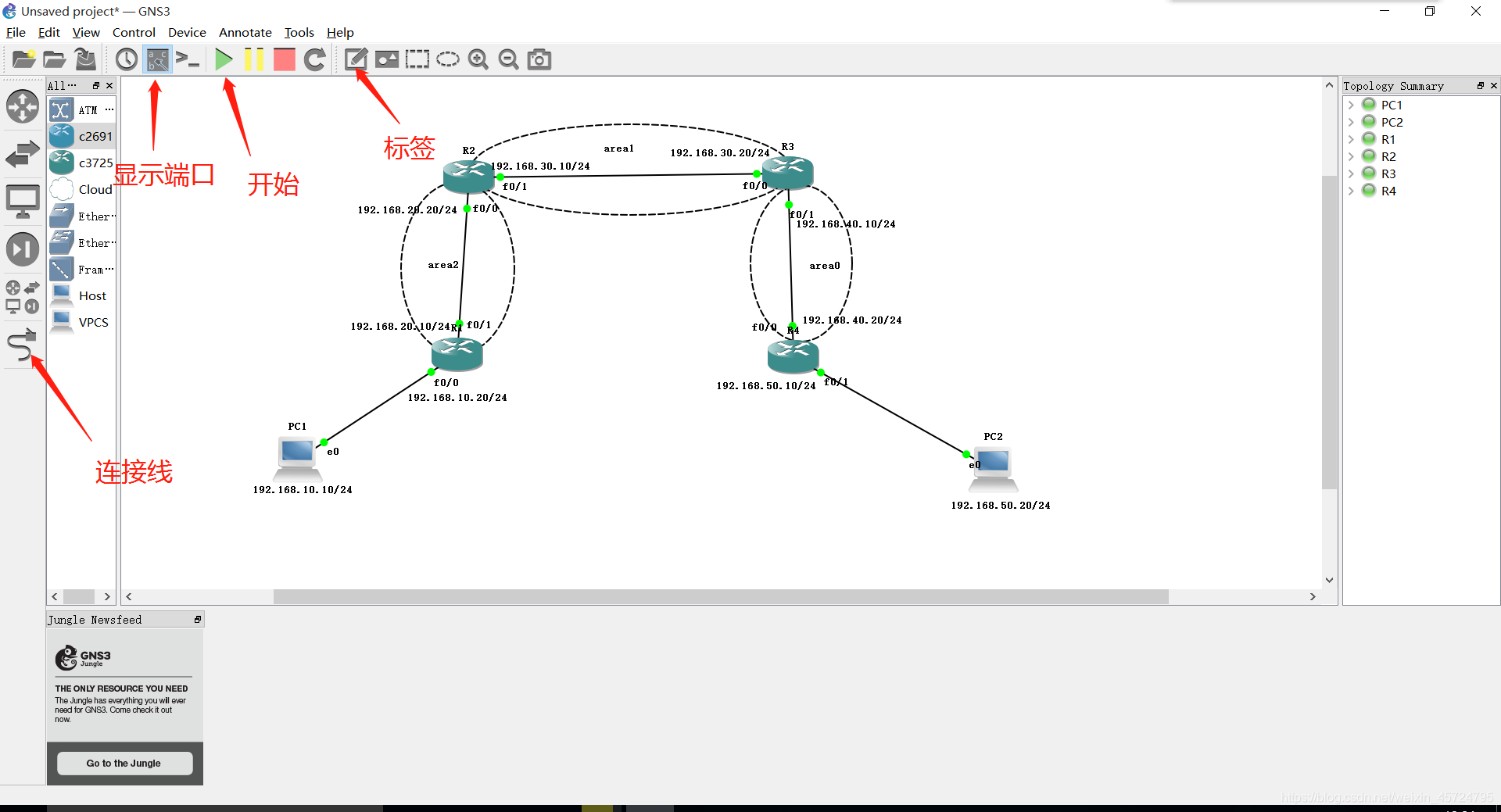

1.首先，放置好实验需要的设备并做好标签：

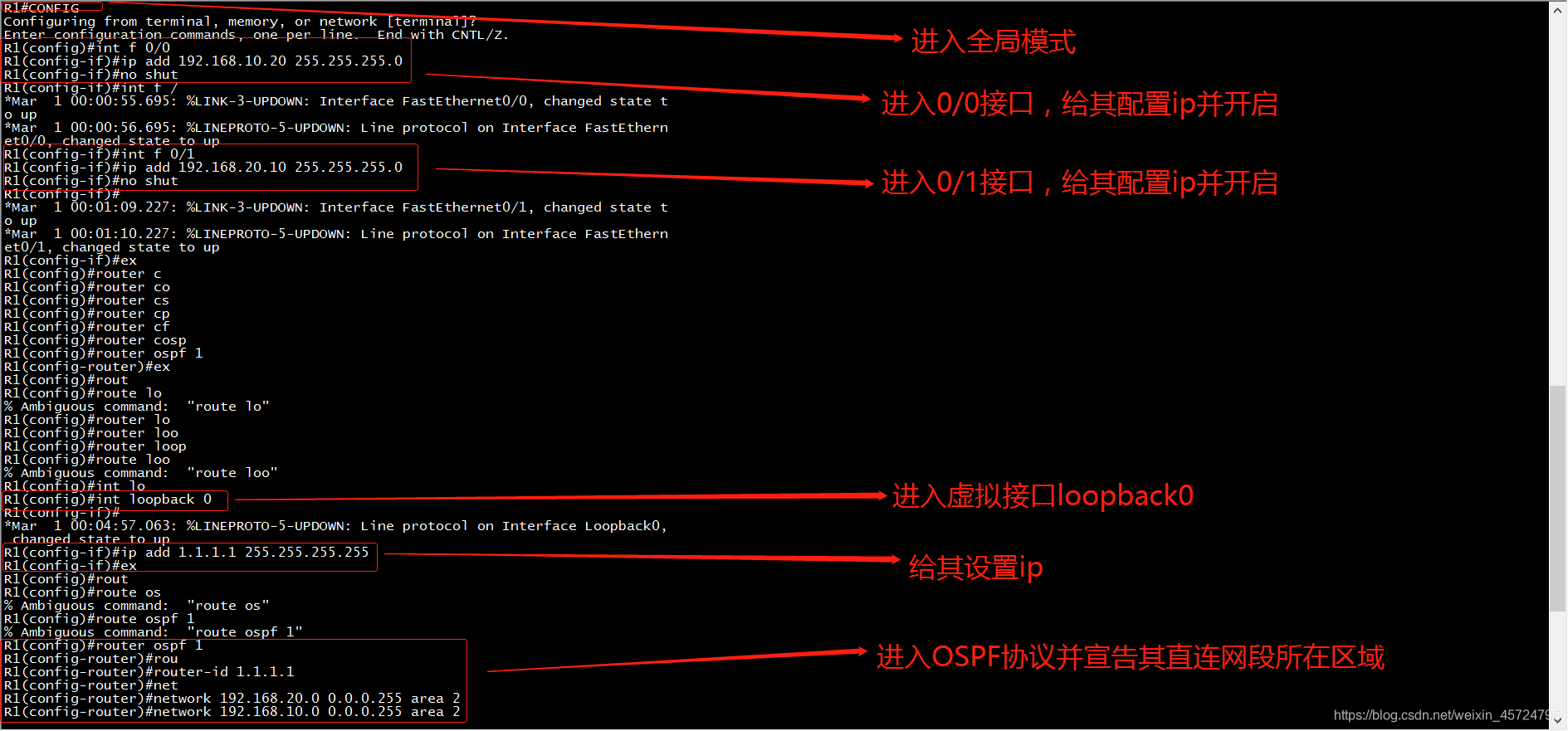

2.双击R1路由器，给其进行配置：先给接口0/0和0/1配置ip，然后创建虚拟接口并设置ip，进入OSPF协议并宣告其直连网段所在区域。

3.然后分别给R2,R3,R4进行相关配置：
