Nacos源码保姆级解析

一、Nacos 服务架构
二、Nacos 服务注册流程图（源码级别）
三、Nacos源码之服务注册
四、Nacos源码之心跳机制
五、Nacos源码之服务发现

环境介绍

本文基于1.4.3版本
GitHub地址：https://github.com/alibaba/nacos/releases
也可以直接看我的注释版本：GitHub（分支 v1.4.3），如果有帮助，麻烦给个star

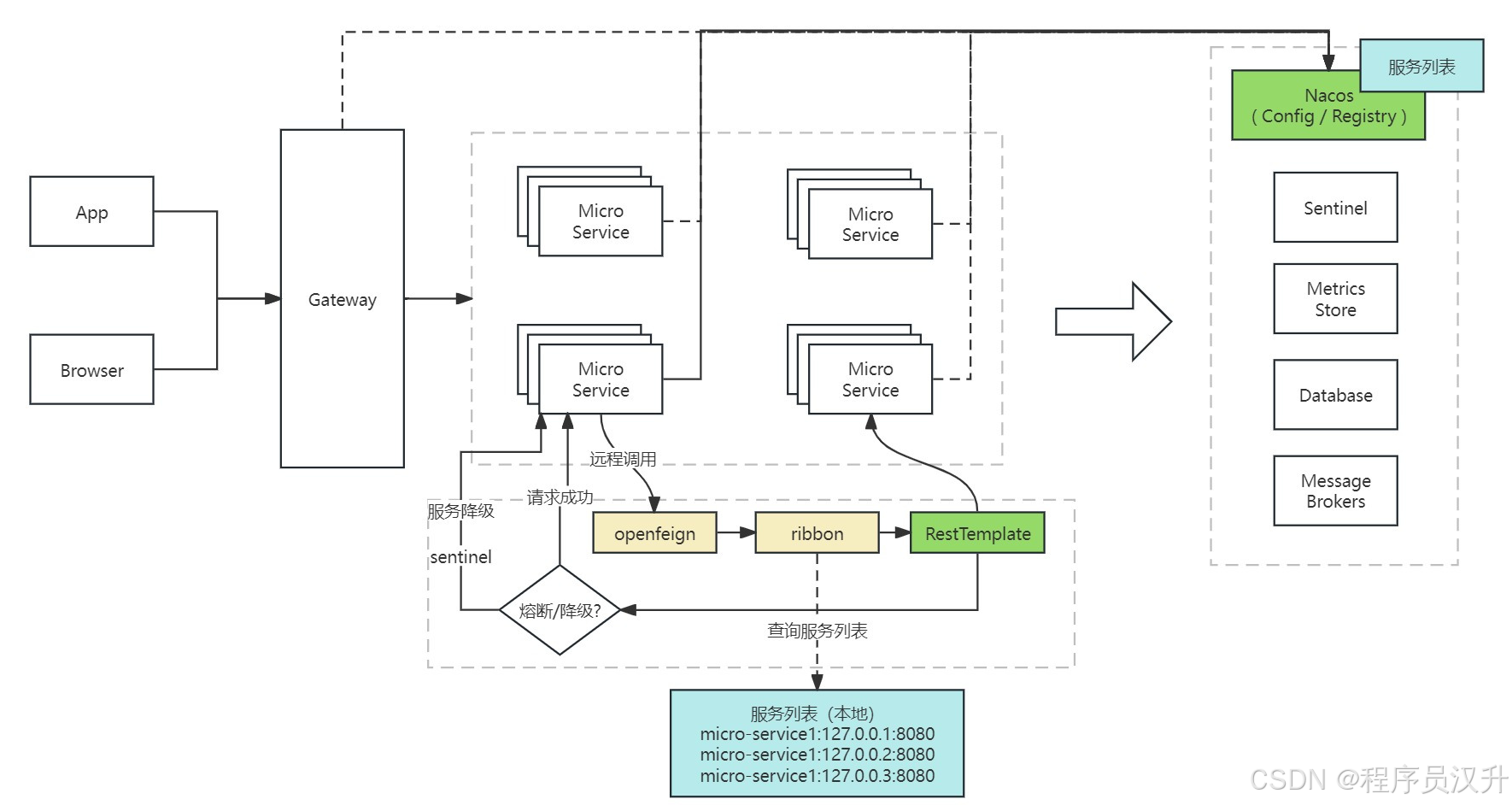

一、Nacos 服务架构

在这里插入图片描述

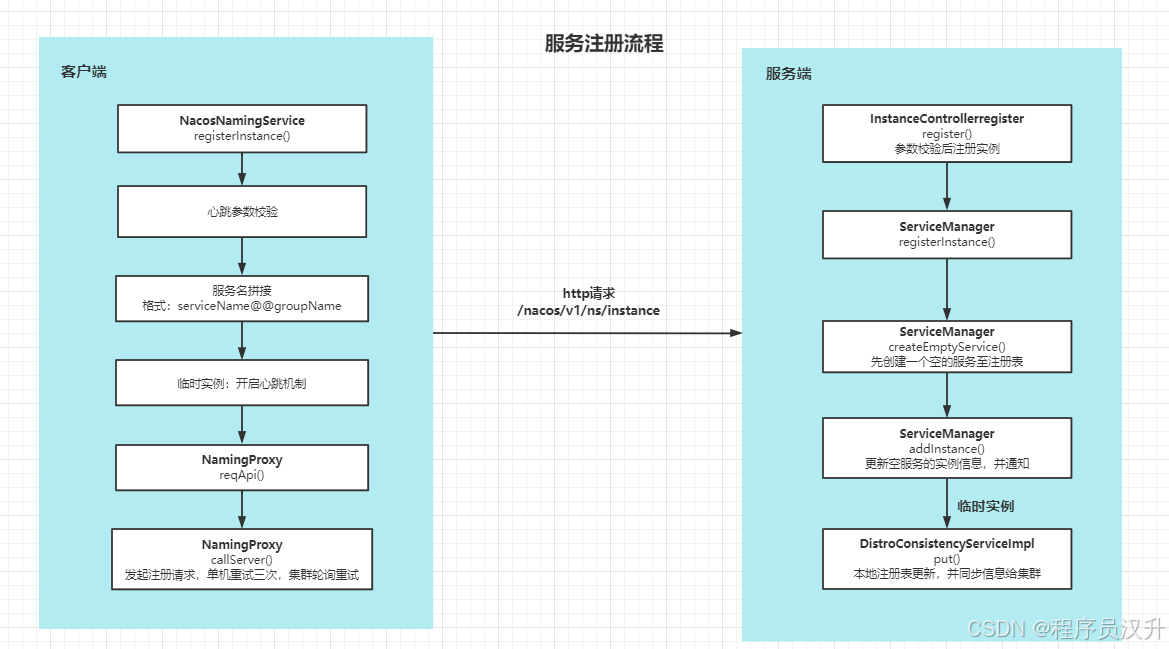

二、Nacos 服务注册流程图（源码级别）

在这里插入图片描述
1. 服务注册：当微服务实例启动时，它会将自己的信息（如 IP 地址、端口号、服务名称等）注册到注册中心。这通常需要发送一个注册请求到注册中心来完成。调用 Nacos Server POST /nacos/v1/ns/instance 接口请求来完成注册。

2. 服务存储：注册中心接收到服务实例的注册信息后，会将其存储在注册表中。注册表是注册中心的核心组件，用于保存所有微服务实例的信息。在 Nacos 服务端是存储在下面这样一个数据结构中：

/**
* Map(namespace, Map(group::serviceName, Service)).
*/
private final Map<String, Map<String, Service>> serviceMap = new ConcurrentHashMap<>();

3. 服务发现：客户端微服务在调用某个服务时，会向注册中心发起服务发现请求。注册中心会根据请求中的服务名称等信息，从注册表中查找对应的服务实例信息，并返回给请求方。

4. 心跳检测：为了确保注册表中的服务实例信息的准确性，注册中心会定期向各个服务实例发送心跳检测请求。服务实例在接收到心跳检测请求后，会返回一个响应，表明它仍然在线。如果注册中心在一段时间内没有收到某个服务实例的响应，就会将其从注册表中移除。Nacos Client 会启动一个定时任务每 5 秒发送一次心跳，最终是调用 Nacos PUT /nacos/v1/ns/instance/beat 接口请求完成心跳发送。Nacos Server 会开启一个定时任务来检测注册服务的健康情况，对于超过 15 秒没收到客户端心跳的实例，会设置为不健康状态，即 healthy=false，超过 30 秒没收到心跳，则会剔除该实例。Nacos Client 可以通过再次发送心跳恢复。

5. 服务下线：当微服务实例停止运行时，它会向注册中心发送一个下线请求。注册中心在接收到下线请求后，会将该服务实例从注册表中移除。最终是调用 Nacos Server DELETE /nacos/v1/ns/instance 接口请求来完成下线。

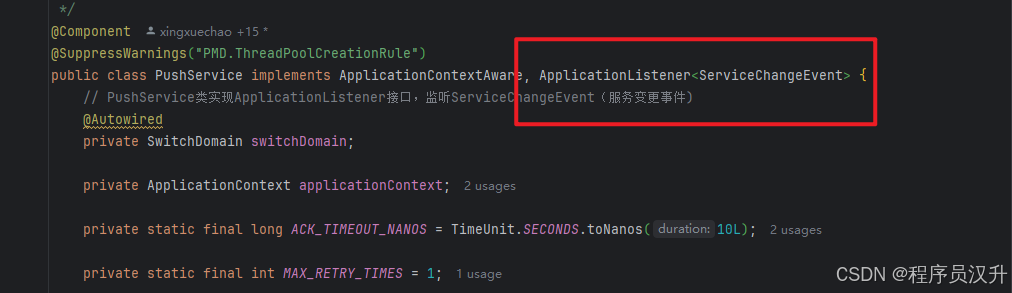

6. 服务变更通知：如果注册表中的服务实例信息发生变化（如新增、下线、IP地址变更等），注册中心会向订阅了该服务的客户端或其他微服务实例发送变更通知。这样，客户端或其他微服务实例就能及时获取到最新的服务实例信息，更新本地服务实例列表。Nacos Server 处理服务变更通知的核心类是 com.alibaba.nacos.naming.push.PushService。

大致了解了nacos的工作原理，接下来深入源码看一下

三、Nacos源码之服务注册

3.1、客户端

3.1.1、入口

在这里插入图片描述

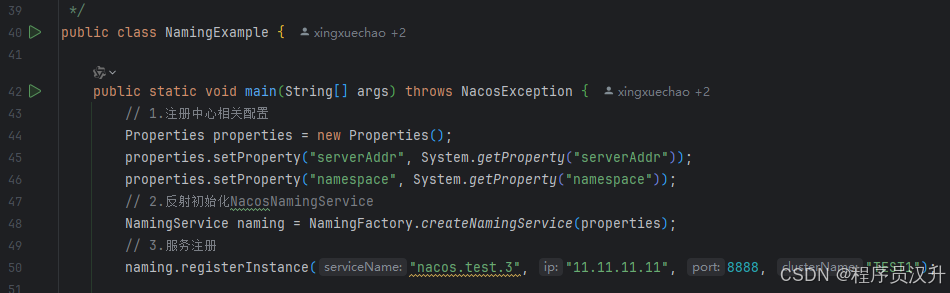

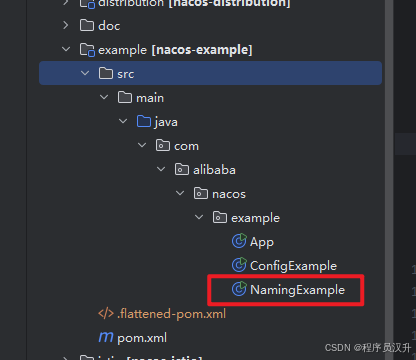

首先找到源码之example服务中的NamingExample

在这里插入图片描述

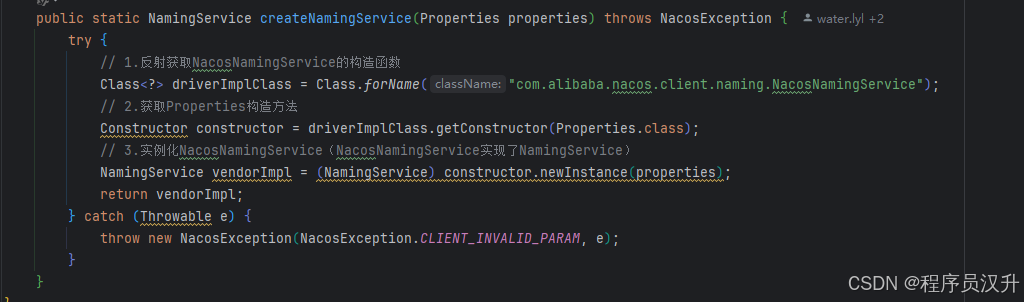

反射初始化NacosNamingService，NacosNamingService是NamingService的实现类

在这里插入图片描述

3.1.2、服务注册方法

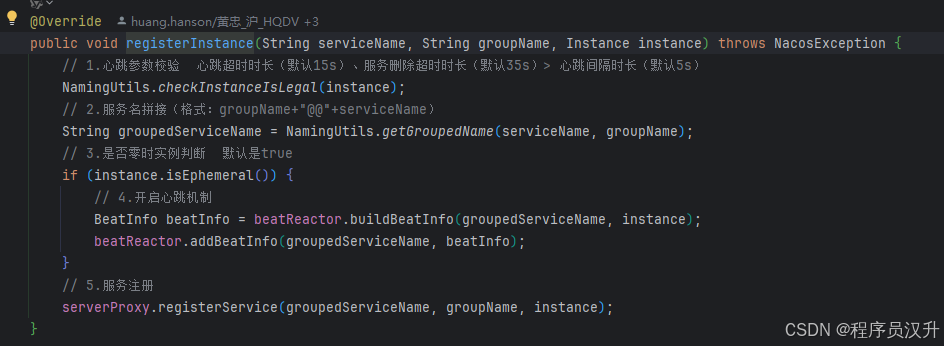

NacosNamingService.registerInstance

心跳参数校验
最终的服务名格式：serviceName@@groupName
如果是临时实例则会开启心跳包

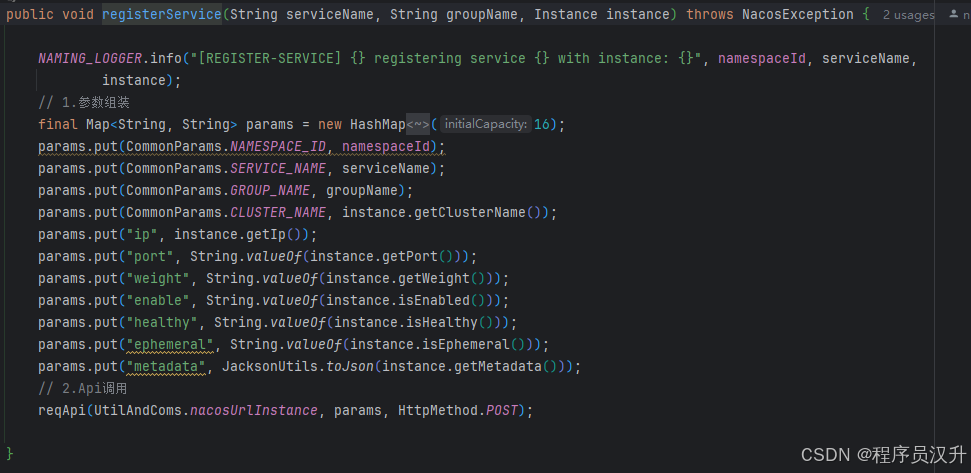

服务注册（参数组装调用API请求注册）

在这里插入图片描述

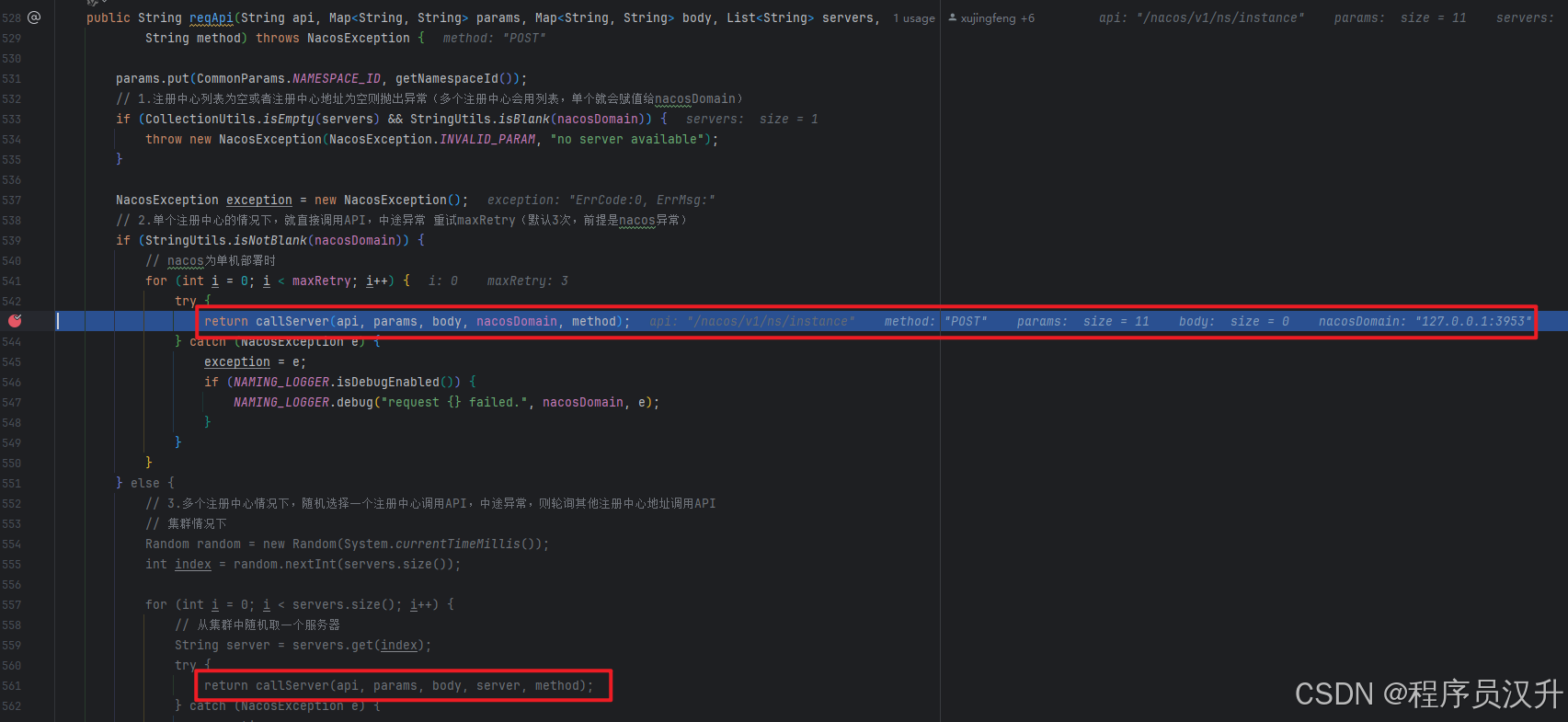

调用API请求注册 NamingProxy.reqApi

单机注册中心，失败重试（默认3次，前提是nacos异常）
集群注册中心，随机挑选一个注册，失败则轮询其他注册中心
最终调用callServer方法（API_URL: IP:PORT/nacos/v1/ns/instance）

在这里插入图片描述

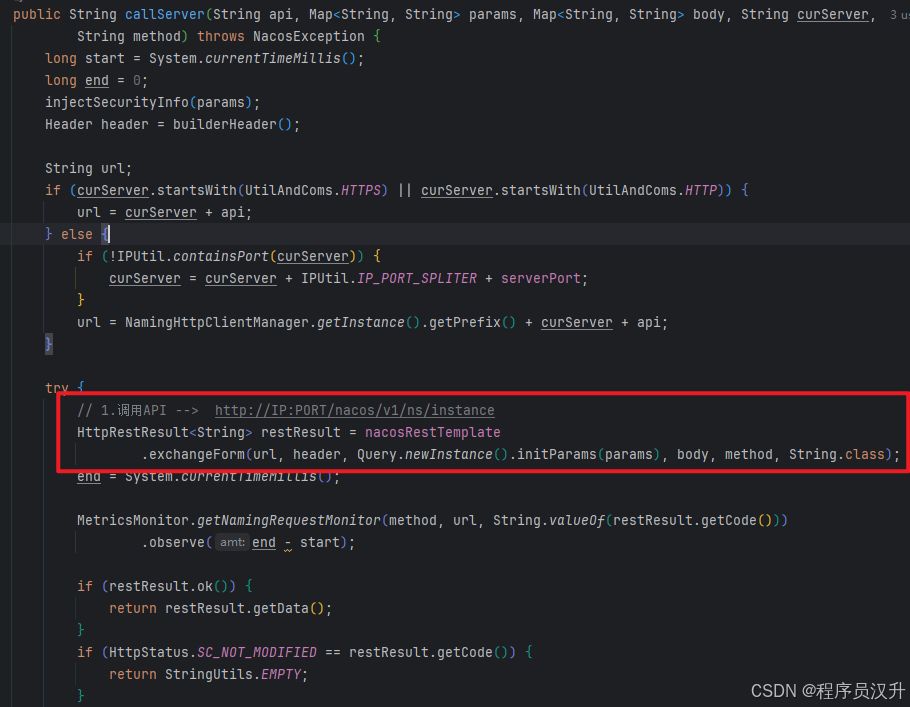

callServer方法如下：

在这里插入图片描述

3.2、服务端

3.2.1、注册表

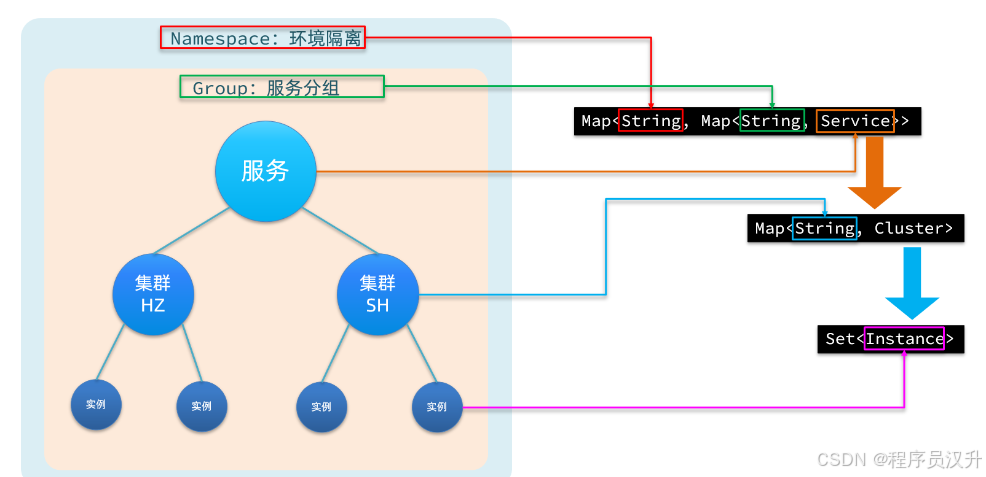

先了解一下服务端保存实例信息的结构（下面我们简称叫注册表）：

难理解的就是为什么一个服务会有多个集群，不应该一个服务就一个集群吗？

这里可以理解为按机房划分集群，不管有多少个集群都属于你该服务的。比如上海机房有一个SH 集群，深圳机房有一个SZ集群，请求的时候你可以按地区请求最近的集群实例，如果整个地区集群都不可用那么可以请求其他地区的集群实例。

在这里插入图片描述

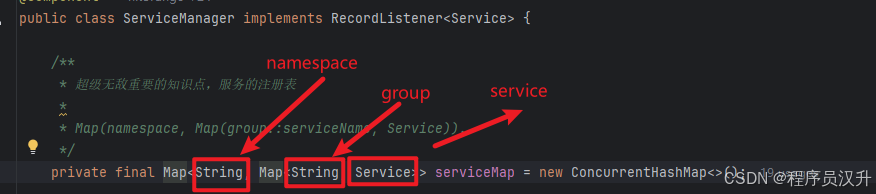

对应源码中的注册表（com.alibaba.nacos.naming.core.ServiceManager类中）：

在这里插入图片描述

点进去Servce类中，可以看到集群定义：

在这里插入图片描述

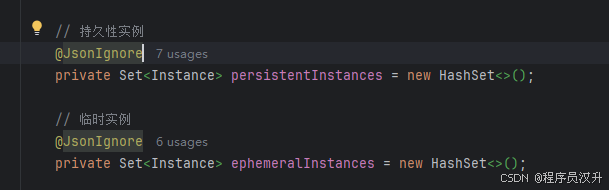

点进集群Cluster类中，是用Set存的实例，分为两种实例，持久实例和临时实例：

在这里插入图片描述

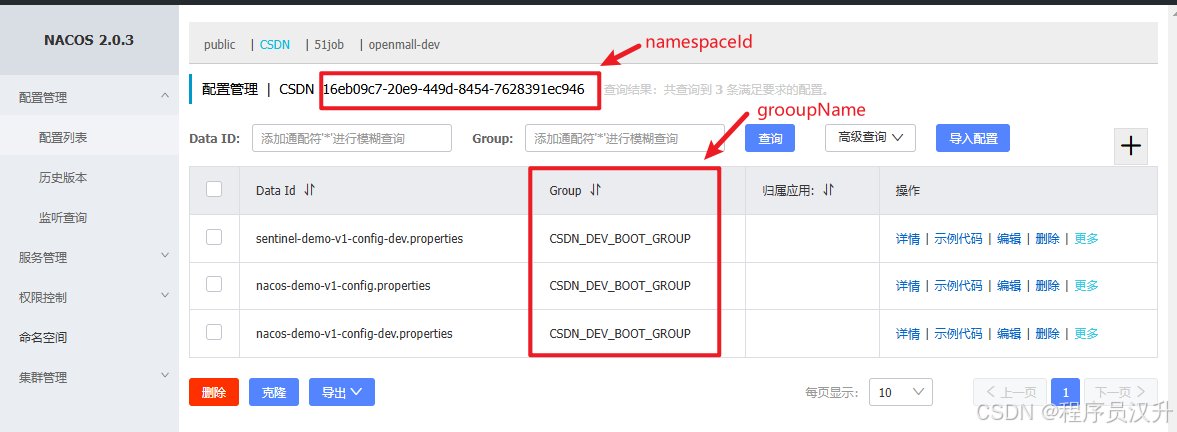

对应微服务中配置和nacos配置中的字段信息：

在这里插入图片描述

3.2.2、注册接口信息

注册接口：/nacos/v1/ns/instance

请求参数：

名称	类型	是否必选	描述
ip	字符串	是	服务实例IP
port	int	是	服务实例port
namespaceId	字符串	否	命名空间ID
weight	double	否	权重
enabled	boolean	否	是否上线
healthy	boolean	否	是否健康
metadata	字符串	否	扩展信息
clusterName	字符串	否	集群名
serviceName	字符串	是	服务名
groupName	字符串	否	分组名
ephemeral	boolean	否	是否是否是零时实例

3.2.3、注册方法

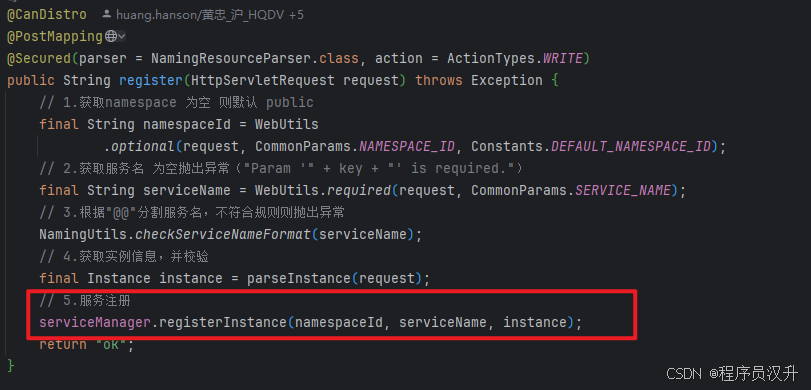

InstanceController.register

在这里插入图片描述

3.2.4、注册流程（以临时实例为例）

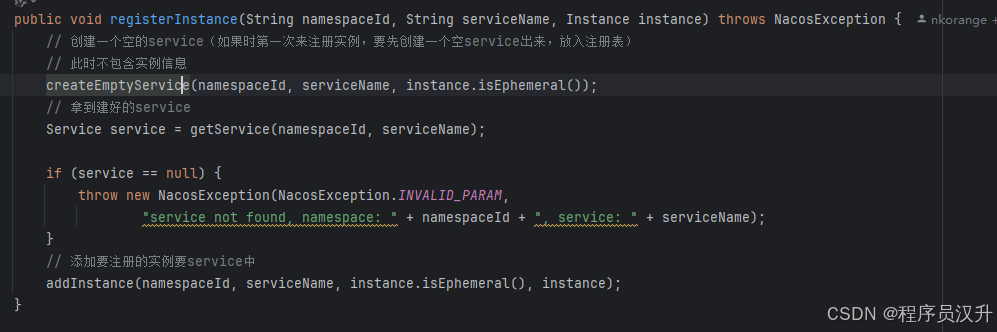

ServiceManager.registerInstance

创建一个空的service放入注册表，为其 开启一个心跳检测，并将这个service加入监听列表
拿到创建好的service
完成实例的注册表更新，并完成nacos集群同步

在这里插入图片描述

3.2.5、创建空的service加入注册表

让我们看看是怎么创建空的service的

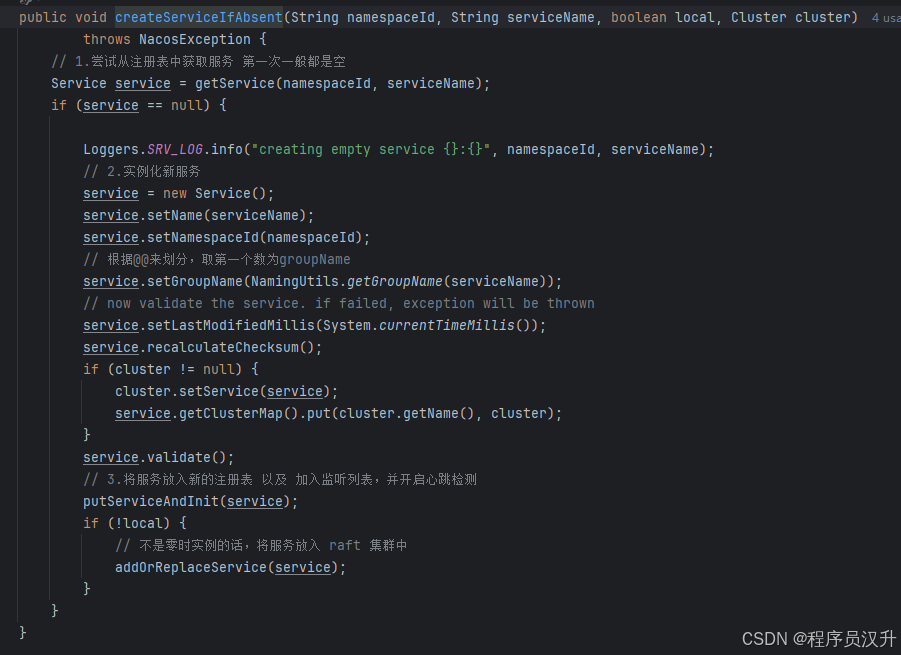

ServiceManager.createEmptyService：

在这里插入图片描述

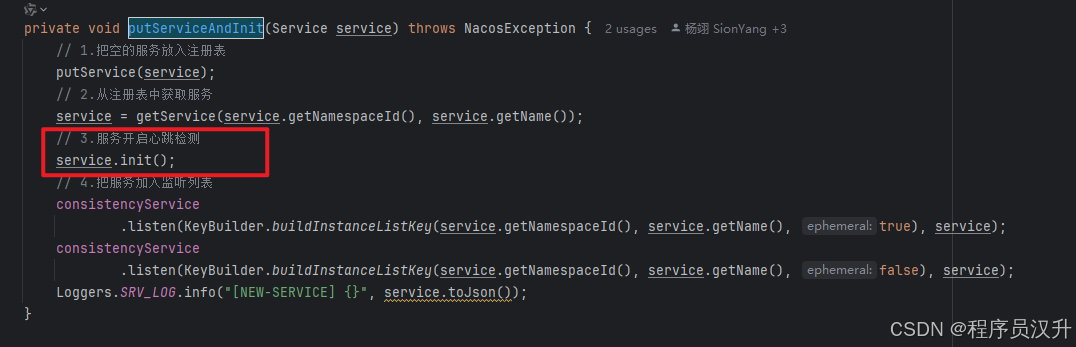

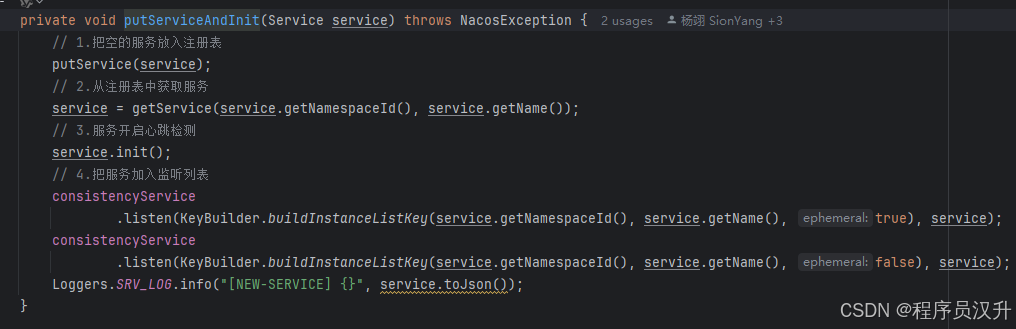

ServiceManager.putServiceAndInit：

在这里插入图片描述

3.2.6、添加实例

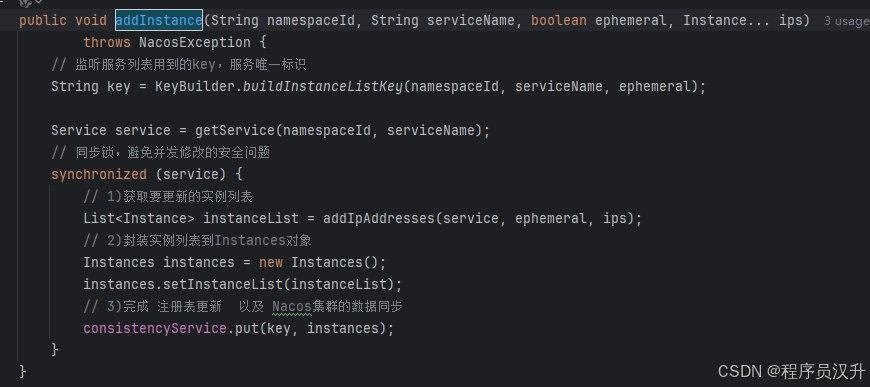

ServiceManager.addInstance：

在这里插入图片描述

里面最重要的就是consistencyService.put(key, instances) 方法

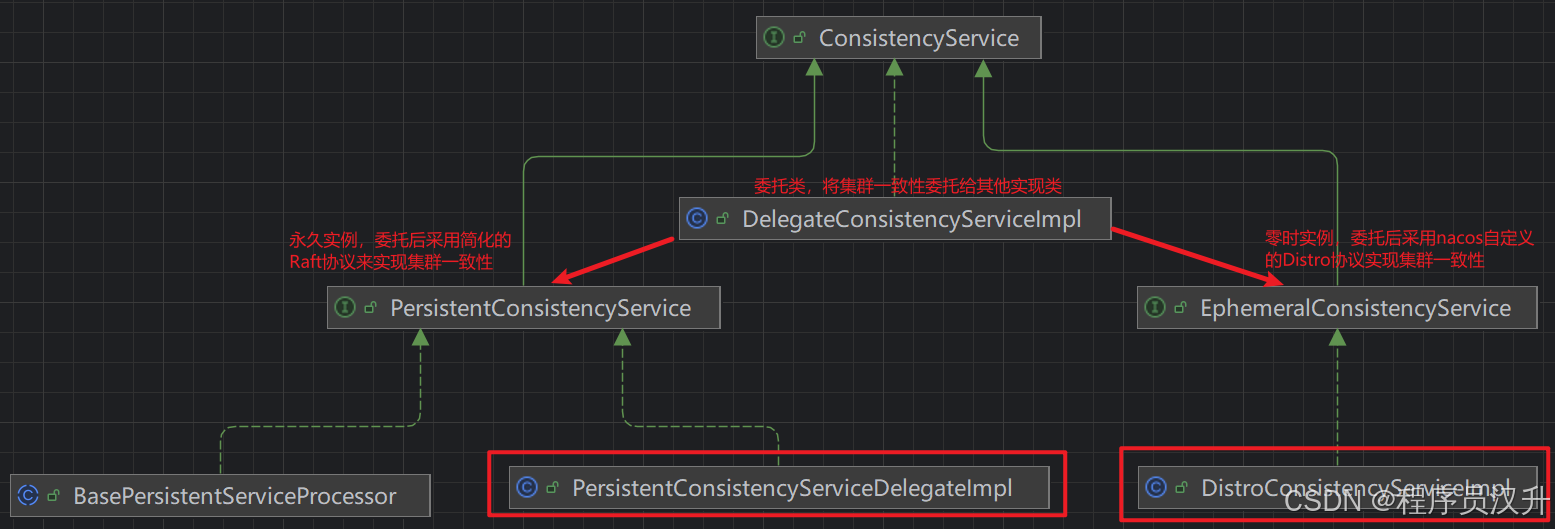

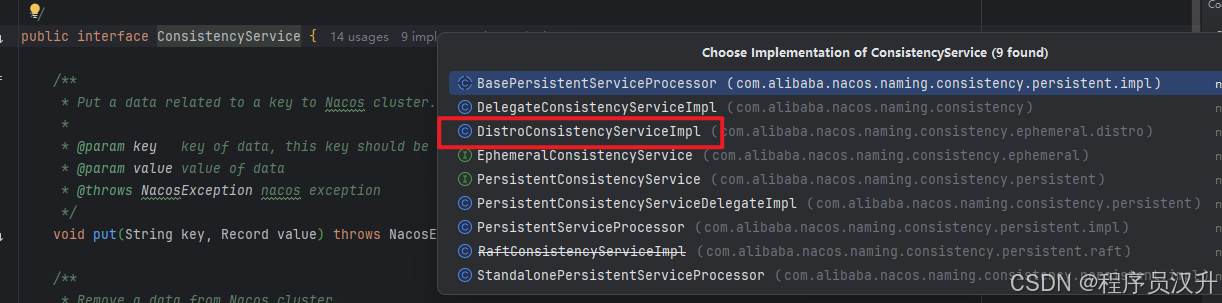

consistencyService有很多种实现，根据实例的类型来判断具体走哪种实现方式，这里我们以临时实例为例，主要看看DistroConsistencyServiceImpl

在这里插入图片描述

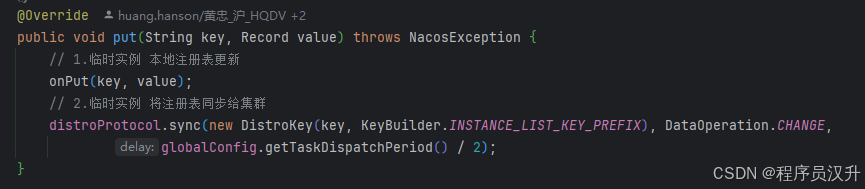

DistroConsistencyServiceImpl.put 临时实例的注册方法

在这里插入图片描述

3.2.7、临时实例的添加

onPut方法：

会将任务放入Notifier内部的阻塞队列中，Notifier是个Runnable（异步执行任务）
最后会回到Service.onChange方法更新实例，内部调用updateIPs方法，这里面需要注意更新后会触发一个服务变更事件（后面有用）

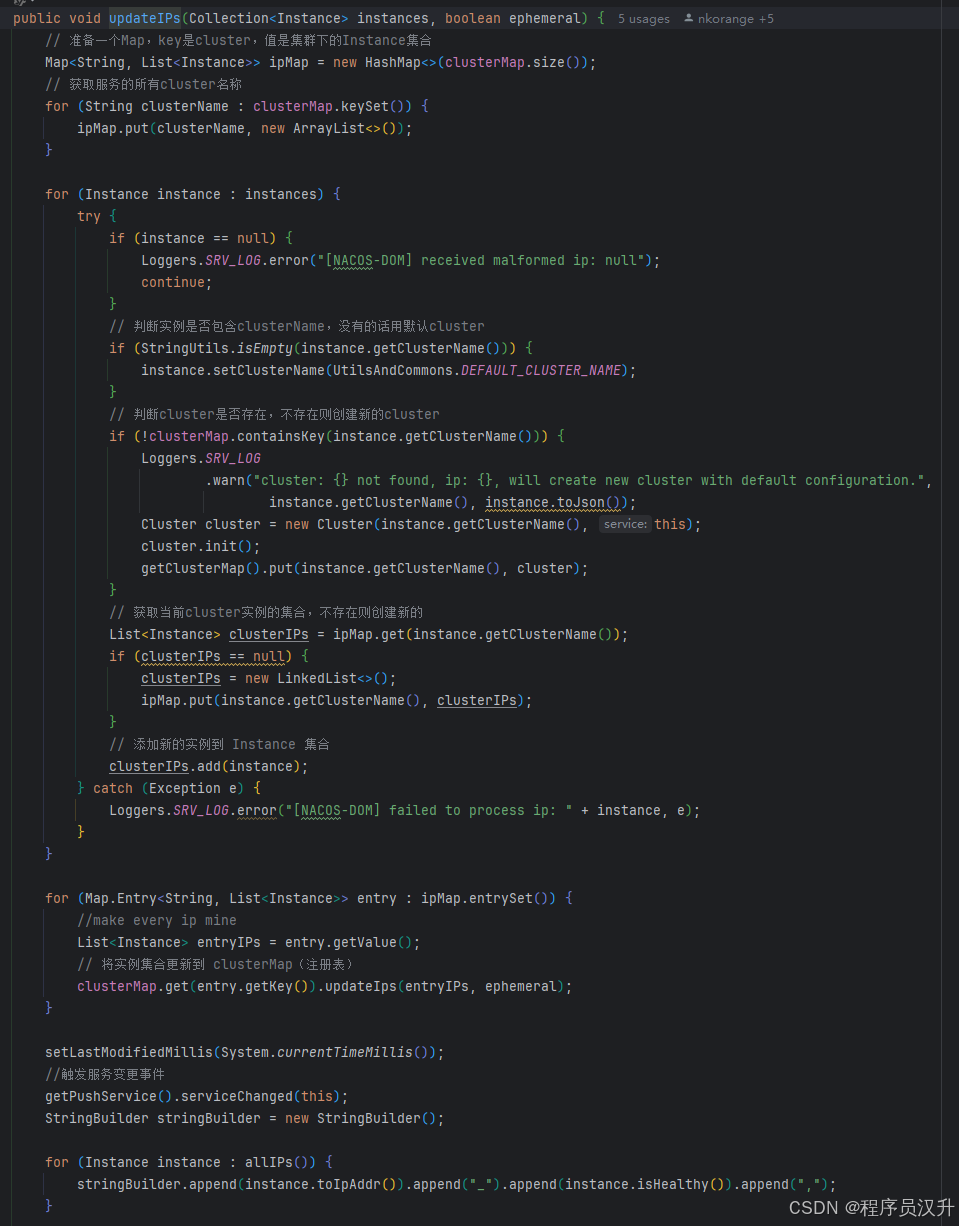

Service.updateIPs：

在这里插入图片描述

3.2.8、临时实例的集群同步

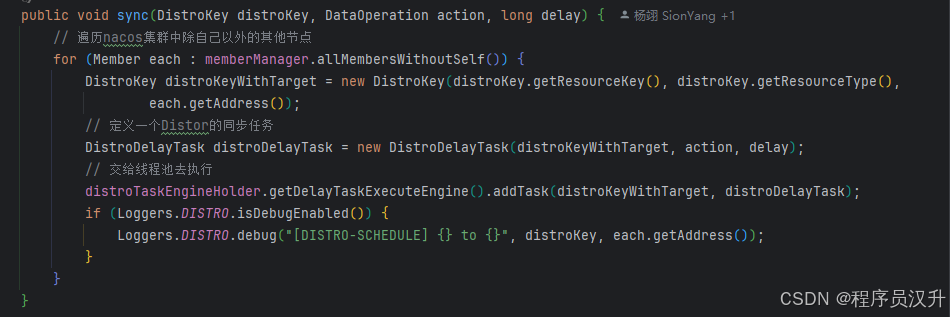

distroProtocol.sync(）临时实例集群同步：

遍历集群中其他节点
定义一个DistroDelayTask异步任务放入一个ConcurrentHashMap中，会有一个ScheduledExecutorService线程池定时从这个map中取任务执行

在这里插入图片描述

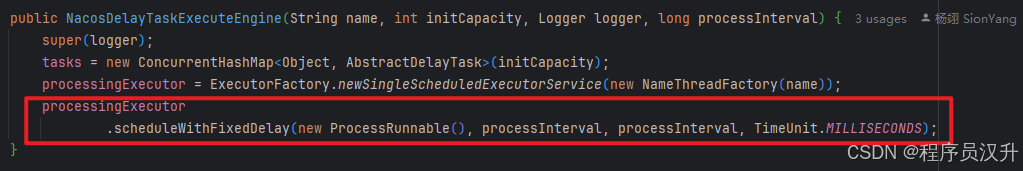

线程池的定义在NacosDelayTaskExecuteEngine中：

在这里插入图片描述

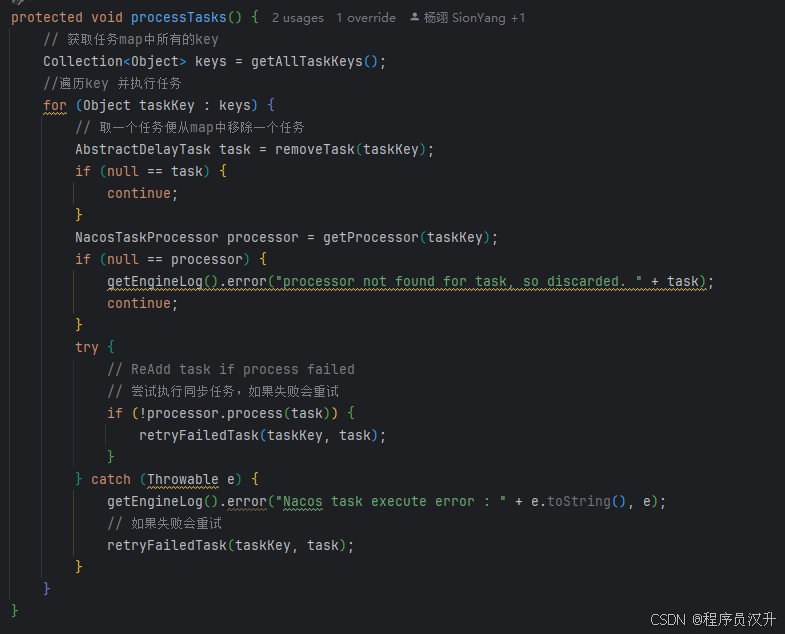

上诉线程池执行的任务就是**NacosDelayTaskExecuteEngine.processTasks()**如下：

在这里插入图片描述

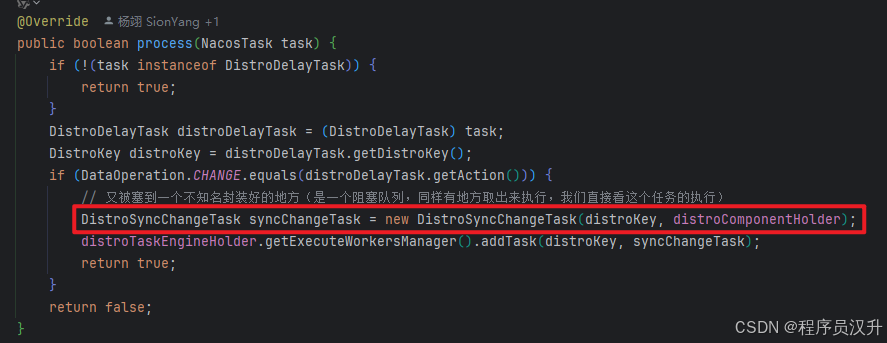

DistroDelayTaskProcessor.process:

任务的执行被放入到process方法中，并被封装成DistroSyncChangeTask异步任务，又被塞到一个不知名封装好的地方（是一个阻塞队列，同样有地方取出来执行，我们直接看这个任务的执行）

在这里插入图片描述

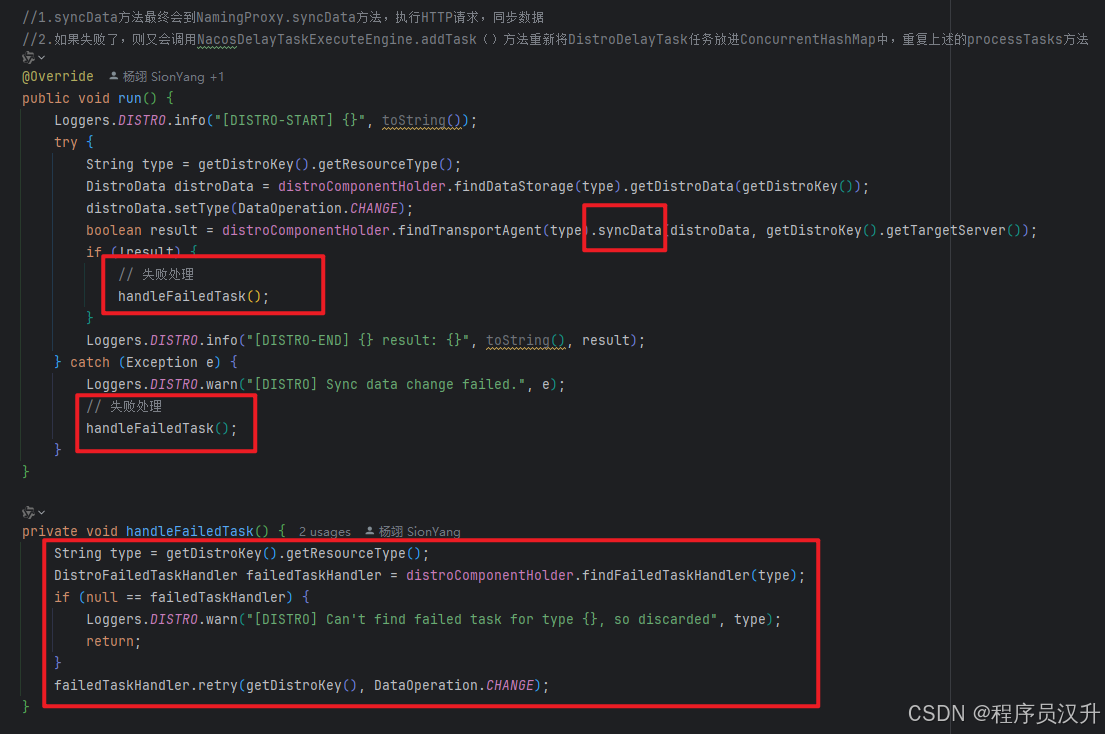

DistroSyncChangeTask.run

syncData方法最终会到NamingProxy.syncData方法，执行HTTP请求，同步数据

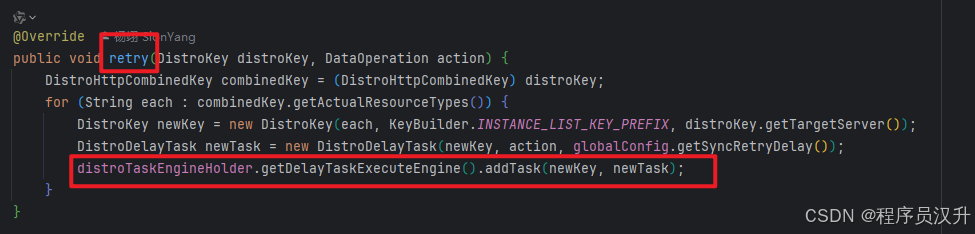

如果失败了，则又会调用NacosDelayTaskExecuteEngine.addTask（）方法重新将DistroDelayTask任务放进ConcurrentHashMap中，重复上述的processTasks方法

在这里插入图片描述

3.2、总结

在这里插入图片描述

客户端：启动则获取自身配置信息，发起http请求注册，临时实例同时会开启心跳机制（下面会说），服务端是单机的情况下请求失败会重试三次，服务端是单机的集群的情况下请求失败会轮询请求
服务端：
1. 本地通过一个Map保存所有服务信息，注册的实质就是往map里面添加信息
2. 会先创建空的服务，后更新服务中的实例信息
3. 服务创建后会初始化服务，启动心跳检测
4. 往服务中添加实例的时候会判断实例是永久实例还是临时实例，不同类型的实例有不同的处理方式
5. 注册后同时会发布服务变更事件（后面说，先记着这个事件）

问题一：为什么客户端注册会先开启心跳后发起注册请求？

因为心跳是异步定时执行，就算后续的注册发生某意外注册失败，心跳机制还可以弥补注册（因为心跳也可以注册），如果是先发起注册后开启心跳，有可能注册发生某意外就直接终止了，心跳还没开启

问题二：服务端注册怎么保证线程安全？

服务器注册会先创建一个空的服务，后对该服务填充信息初始化，保存服务的map用ConcurrentHashMap修饰的，所以此过程是线程安全的，后续再对服务内实例更新的时候，采用synchronized对该服务做了加锁操作

问题三：服务端注册怎么保证性能？（临时实例）

前置操作时采用ConcurrentHashMap和synchronized锁服务，前者是最优的线程安全map，后者锁的是“服务”颗粒度一定程度的保证了性能，后续均采用了异步更新，如本地注册表更新采用了阻塞队列异步执行，临时实例集群同步过程中同样采用了阻塞队列异步执行机制，因为为阻塞的异步执行，所以保值性能的同时也保证了资源不会占用异常

四、Nacos源码之心跳机制

临时实例：实例发起心跳请求，服务端处理请求，并需要进行心跳检测

永久实例：服务端主动发起健康检测

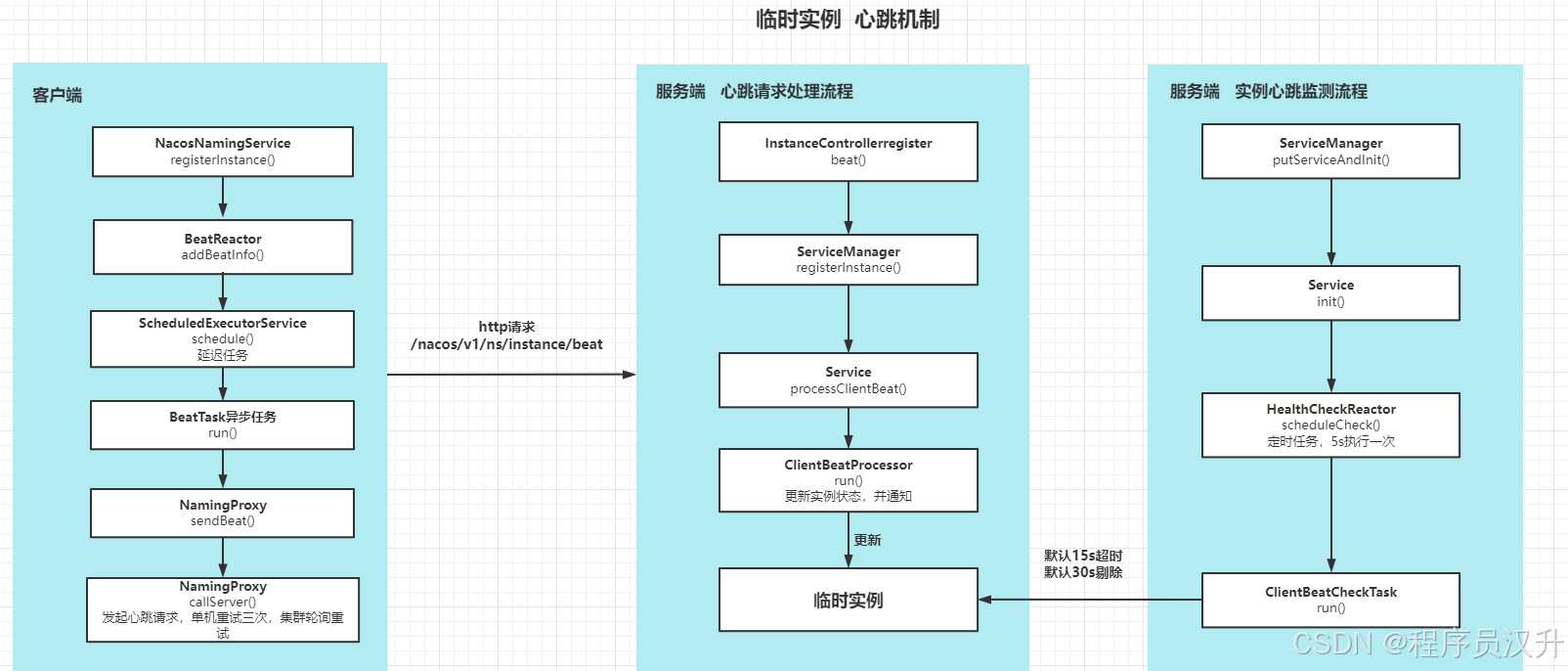

4.1、临时实例

在这里插入图片描述

4.1.1、客户端

临时实例在注册的时候会开启心跳包，这个在前面有说（默认5s心跳）

1.开启入口

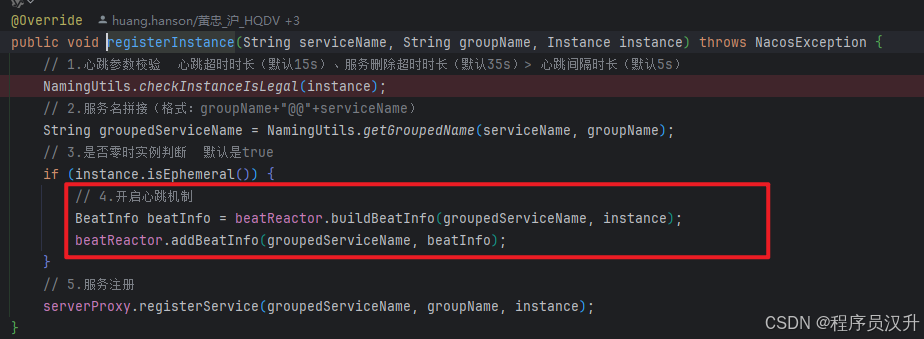

NacosNamingService.registerInstance()：

buildBeatInfo就是心跳信息的封装，我们主要看addBeatInfo方法

在这里插入图片描述

2.心跳开启

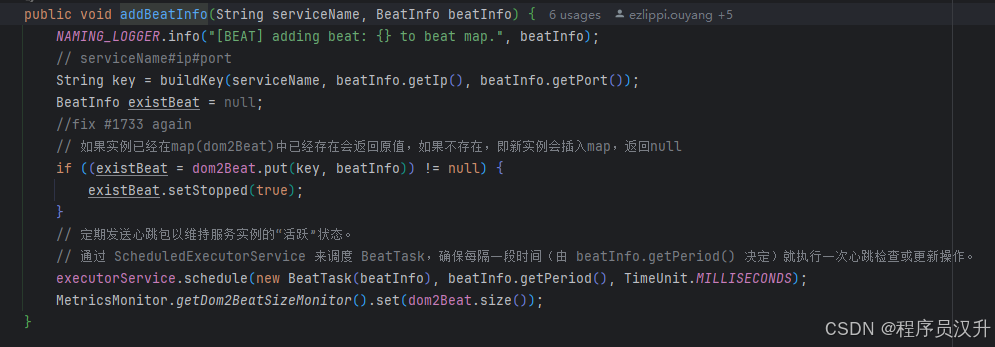

BeatReactor.addBeatInfo()：

把心跳任务BeatTask丢到了延迟线程池里面执行，所以主要执行逻辑在BeatTask中

在这里插入图片描述

3.心跳执行逻辑

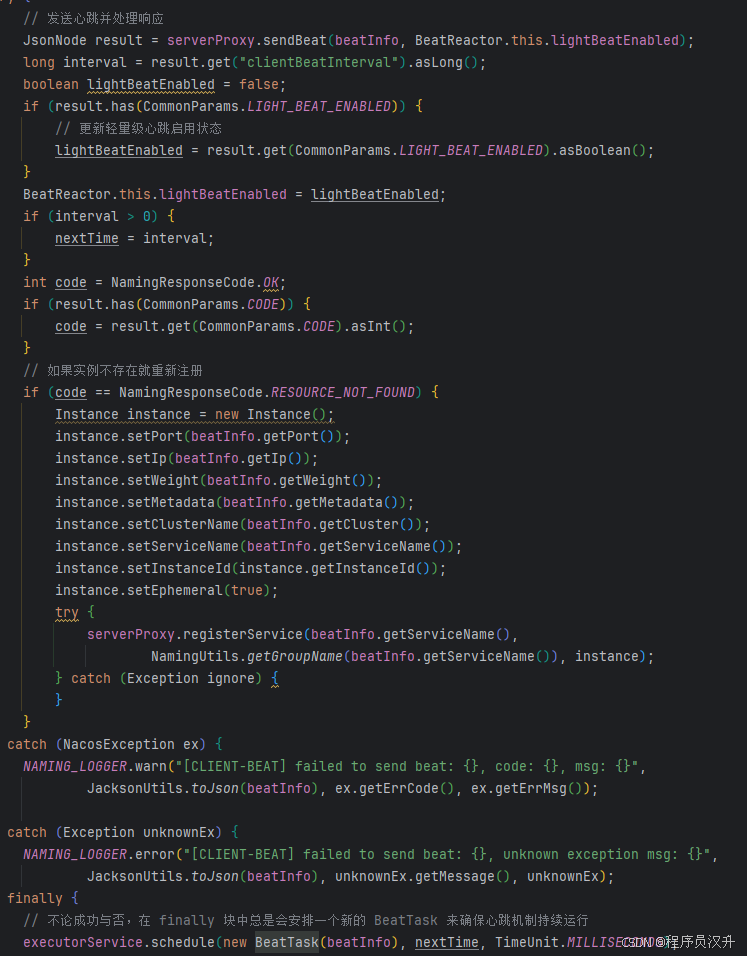

BeatTask.run()

发送HTTP心跳请求 URL地址为：/nacos/v1/ns/instance/beat
如果当前实例在注册中心未找到就重新注册
不管结果如何添加心跳任务，继续定时发起心跳（继续将任务丢到线程池里面执行）

在这里插入图片描述

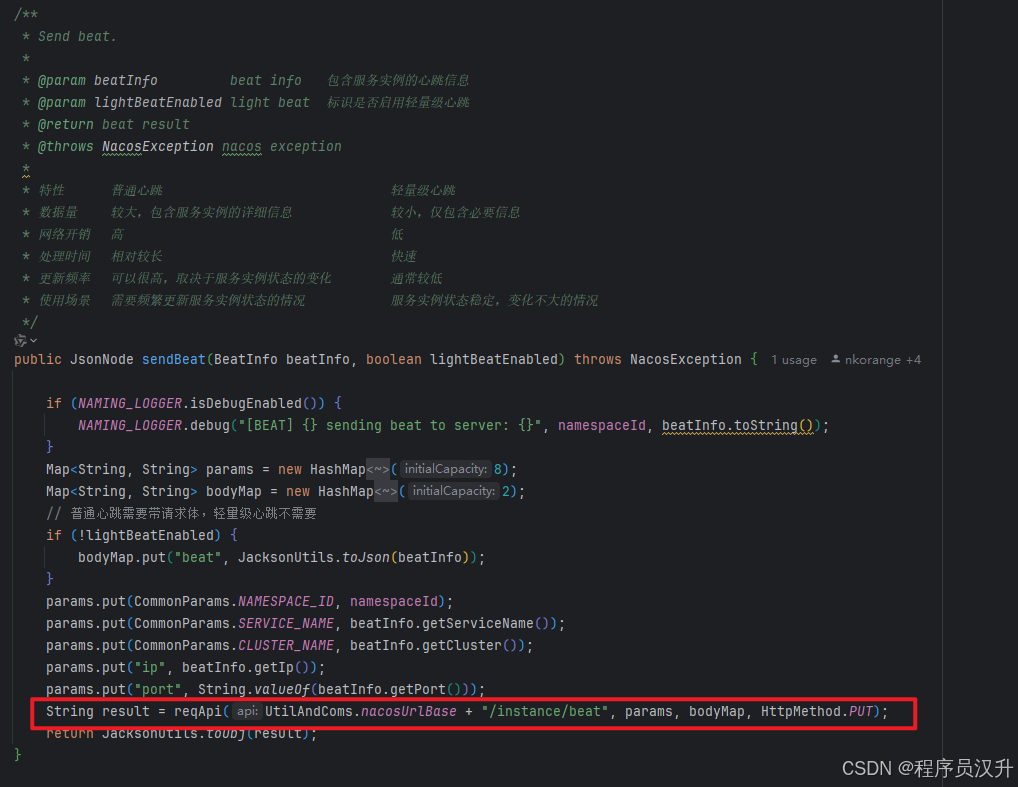

心跳请求如下，URL地址为：/nacos/v1/ns/instance/beat，轻量级心跳包只需要请求头，普通心跳包需要带上请求体

在这里插入图片描述

4.1.2、服务端

1.心跳请求的处理

从上面请求URL:/nacos/v1/ns/instance/beat ，我们很容易能找到处理请求逻辑：

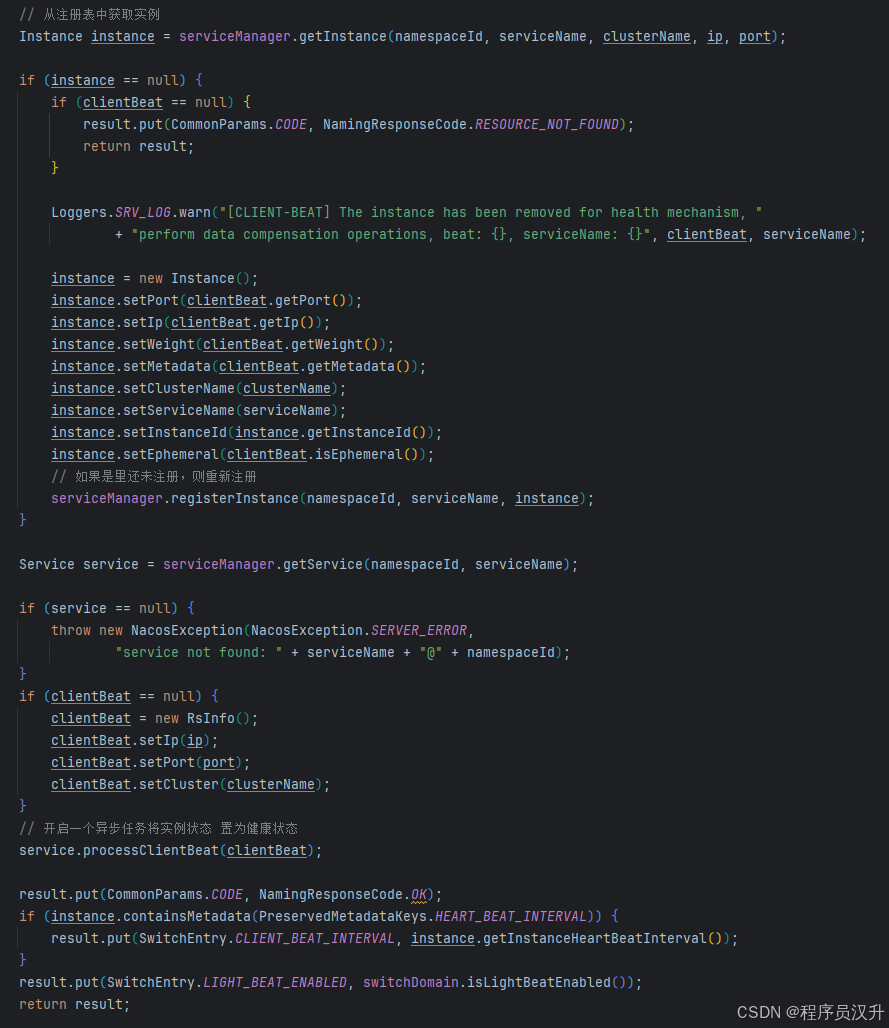

InstanceControllerregister.beat()

我这里省略了前面的校验逻辑，直接看主体逻辑：

从注册表中获取实例信息，若无则重新注册
从注册表中获取服务，若无则直接异常（实例都注册完了，服务还找不到是不合理的）
开启异步任务将临时实例状态置为健康状态，然后返回

在这里插入图片描述

2.心跳检测处理

实例如果宕机或者其他什么请求无法发送心跳，那么服务端自然也要对这个实例进行处理，就在服务初始化的时候，会开启会实例的心跳检测任务，上面也有提到过

ServiceManager.putServiceAndInit()

在这里插入图片描述

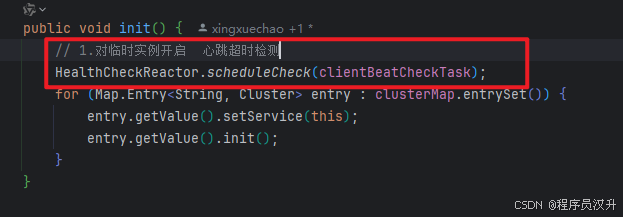

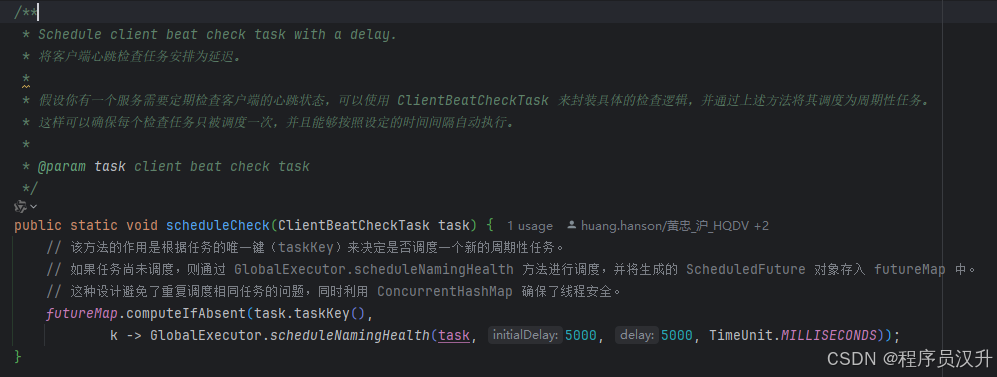

Service.init()

这个内部呢，就会有个ClientBeatCheckTask任务被放入了线程池，5s执行一次

在这里插入图片描述

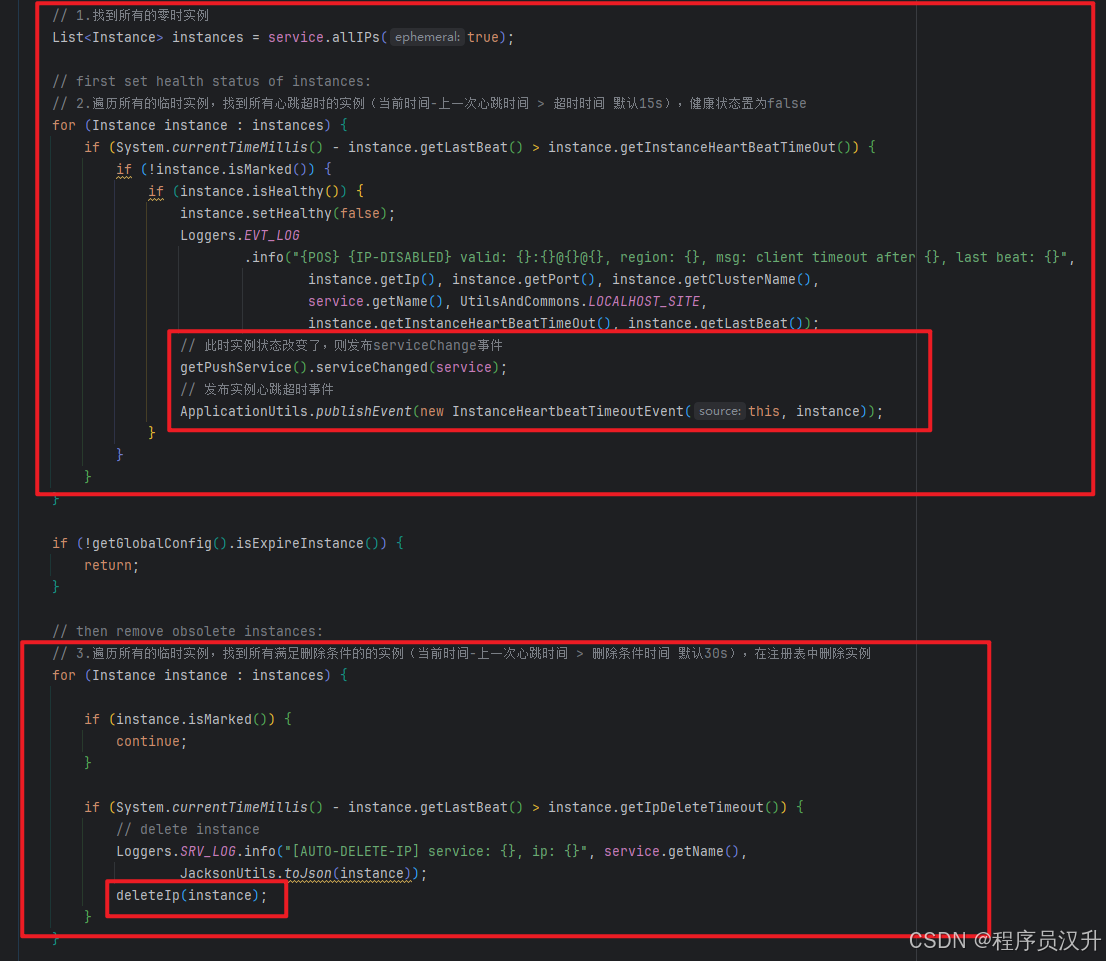

ClientBeatCheckTask.run()

而ClientBeatCheckTask任务主要做了两件事：

找到心跳超时的实例，改变其健康状态,并发布serviceChange事件（后面说）,还有实例心跳超时事件
找到满足删除条件的实例，从注册表中删除该实例信息（HTTP请求调用API，异步删除）
默认15s超时，30s剔除

在这里插入图片描述

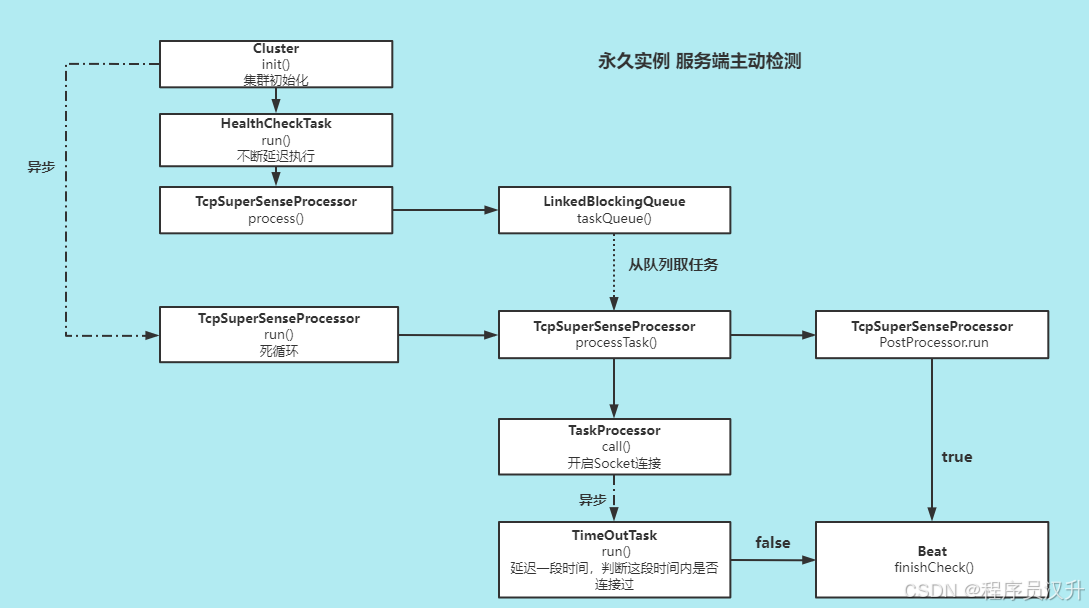

4.2、永久实例

在这里插入图片描述

4.2.1、入口

入口和上面临时实例入口差不多，但永久实例是在集群初始化的时候，而临时实例是在服务初始化的时候

Cluster.init如下：

检测任务就是HealthCheckTask，这是个异步任务

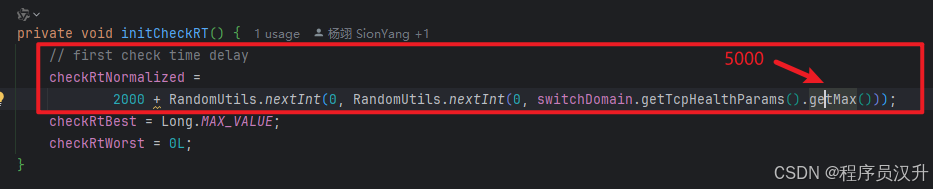

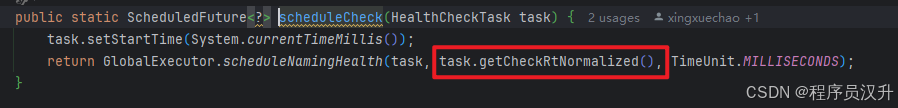

延迟任务第一次（2000ms+5000ms以内随机数）执行，后续在1000ms-5000ms内浮动

在这里插入图片描述

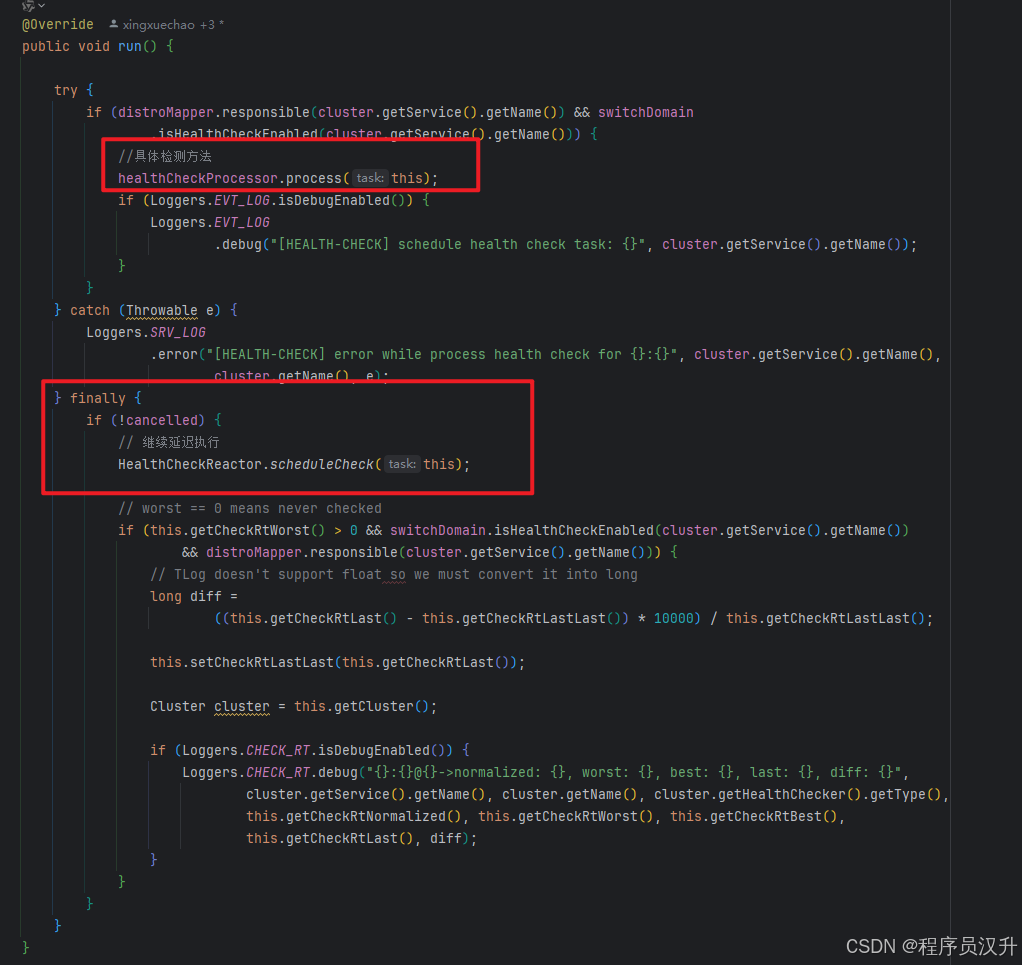

HealthCheckTask任务如下：

process方法有多种实现意味着有多种检测方案（这里以TCP为例）
不管结果如何继续延迟执行，约等于是个定时器（因为每次延迟时间不同）
HealthCheckTask实例化的时候同时初始化了TcpSuperSenseProcessor，该方法是一个Runnable，会执行TcpSuperSenseProcessor.run方法（以TCP为例）

在这里插入图片描述

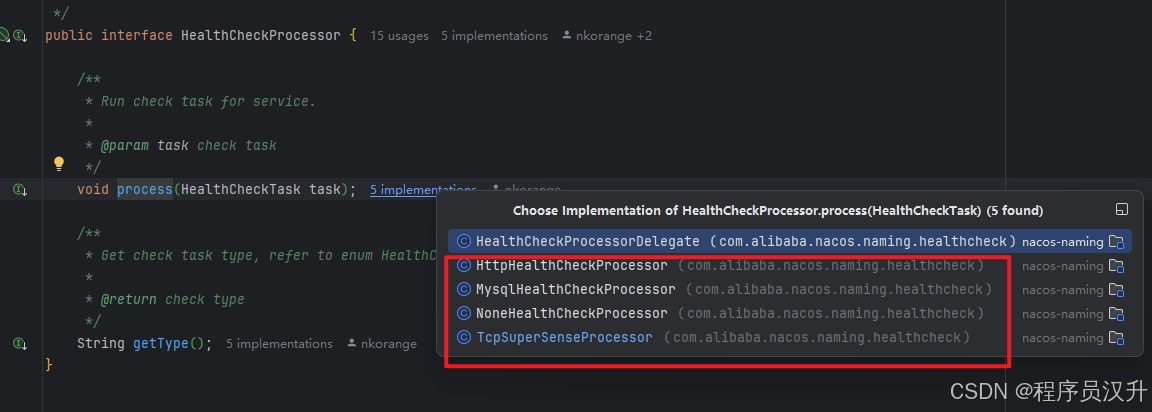

可以看到主动检测有多种方法：

在这里插入图片描述

4.2.2、获取所有永久实例加入阻塞队列

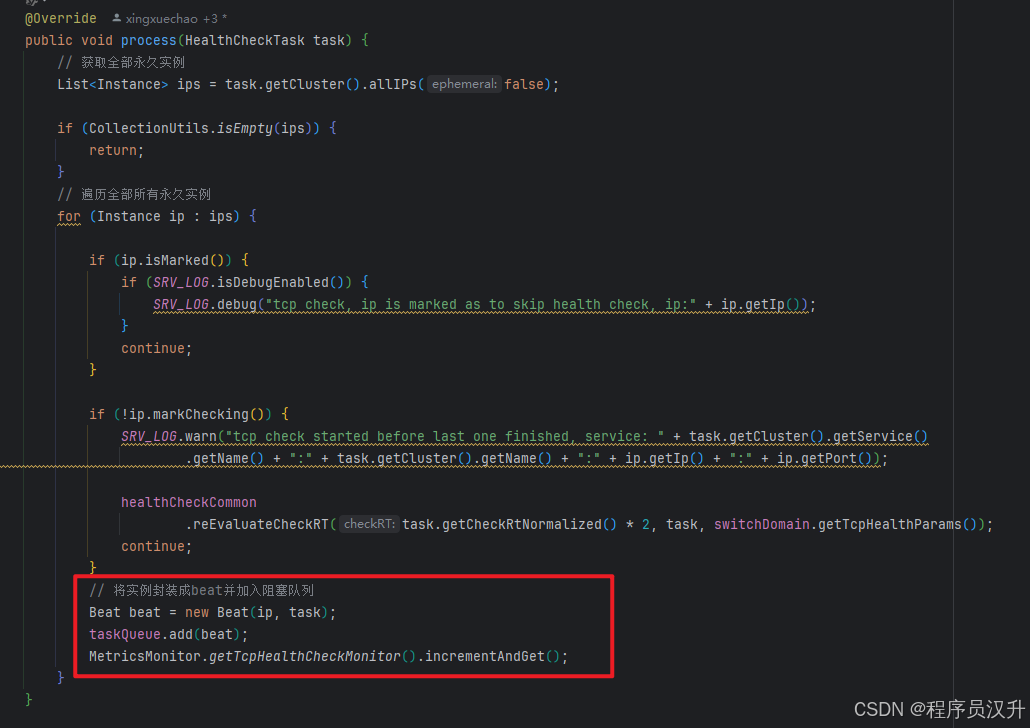

TcpSuperSenseProcessor .process()

这里会遍历所有永久实例并将实例封装成Beat加入到阻塞队列中

在这里插入图片描述

4.2.3、从队列中获取实例并封装

上面把永久实例信息放到了阻塞队列中，那么就肯定有方法去取，那是哪里呢？还记得前面说过TcpSuperSenseProcessor本身也是个异步任务吗？

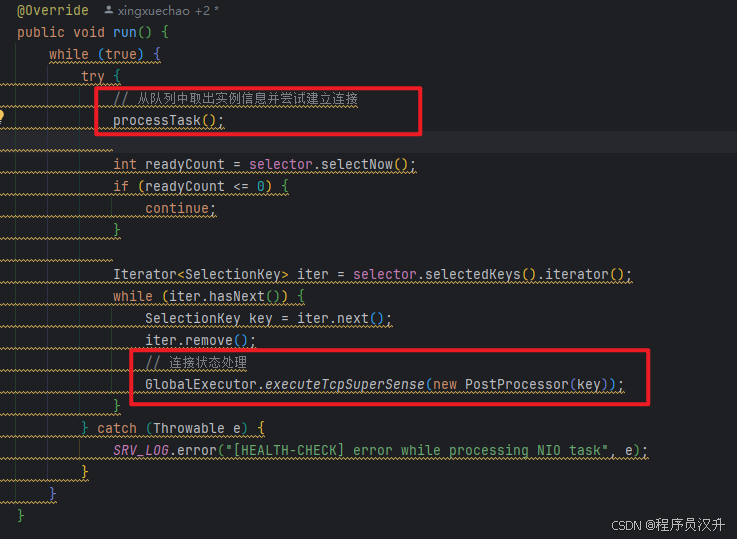

TcpSuperSenseProcessor.run方法如下：

会先从阻塞队列中取出实例信息并封装，然后尝试与实例建立socket连接
最后判断连接状态，连接上了就进去实例健康处理并断开连接
同时会有一个异步的延迟任务，去检测这段时间内是否连接上过，这段时间内没连接上过说明连接超时了
可以看到这个run方法是个死循环

在这里插入图片描述

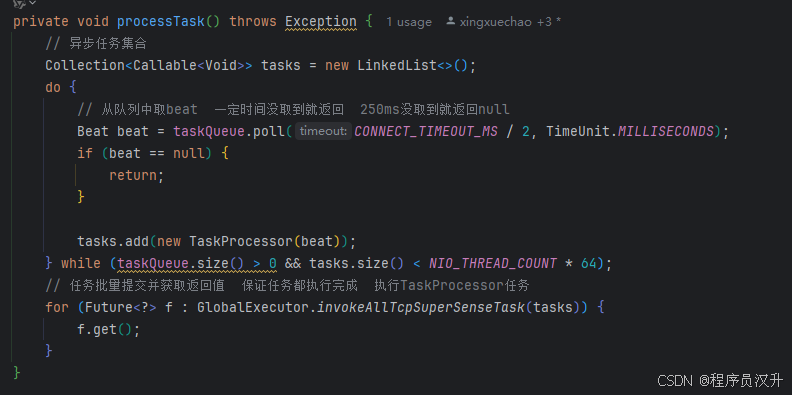

TcpSuperSenseProcessor.processTask方法如下：

从阻塞队列中取实例信息，并封装成TaskProcessor异步任务
批量提交任务，就是执行TaskProcessor异步任务

在这里插入图片描述

4.2.4、与实例尝试建立连接

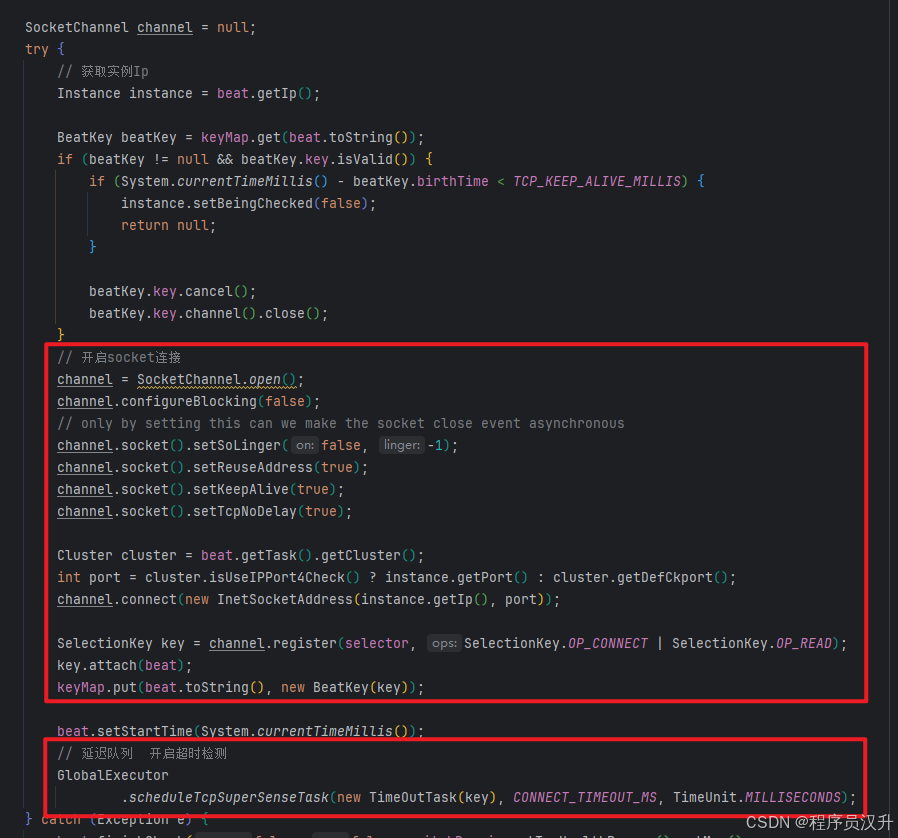

TaskProcessor.call()

主要就是尝试建立socket连接
开启一个超时检测的延迟任务TimeOutTask（500ms）

在这里插入图片描述

4.2.5、超时判断

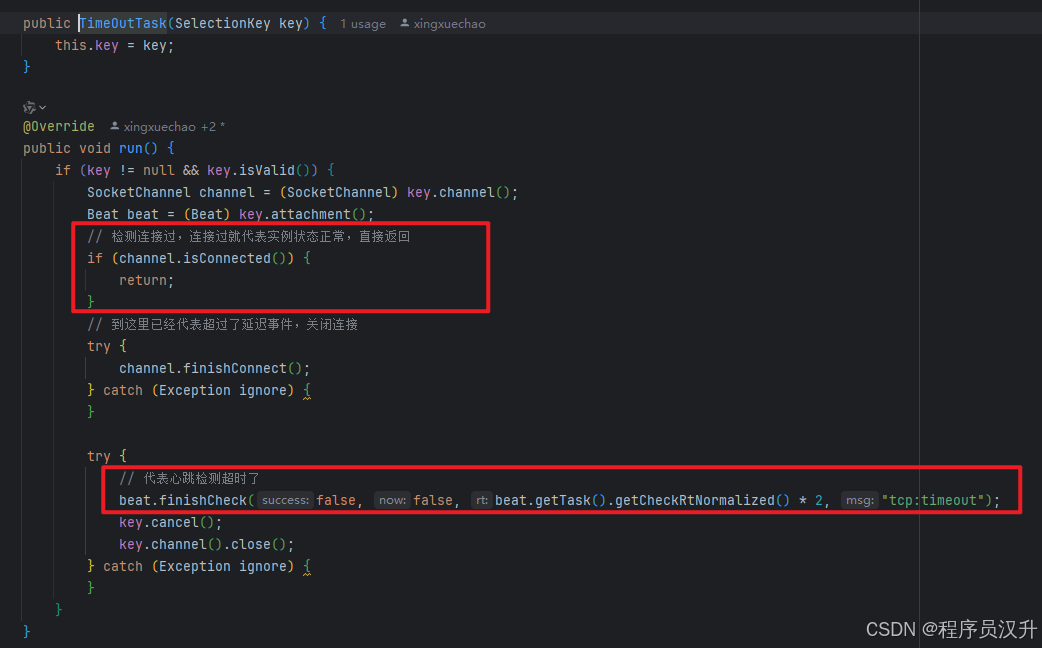

TimeOutTask.run()

因为已经延迟执行了，就判断这段时间内是否连接上过，没有就代表超时,超时会进入finishCheck方法

在这里插入图片描述

4.2.6、正常处理

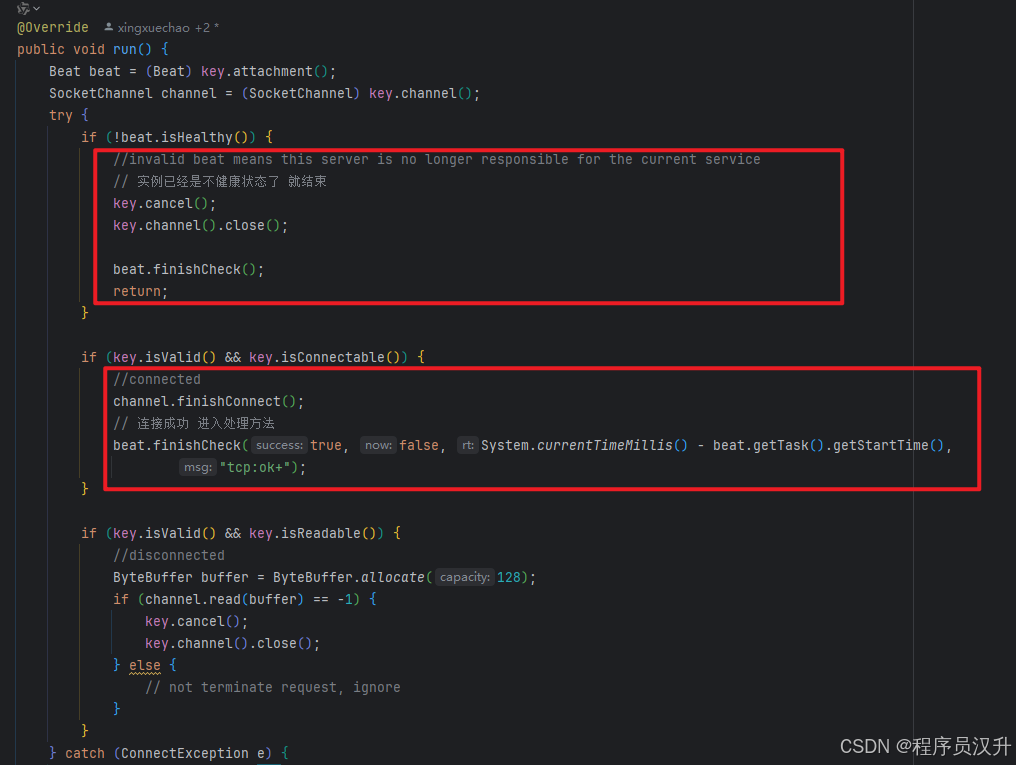

前面都执行完了，就到TcpSuperSenseProcessor.run里面最后的PostProcessor异步任务了，连接成功会进入finishCheck方法

PostProcessor.run()

在这里插入图片描述

4.2.7、最终判断

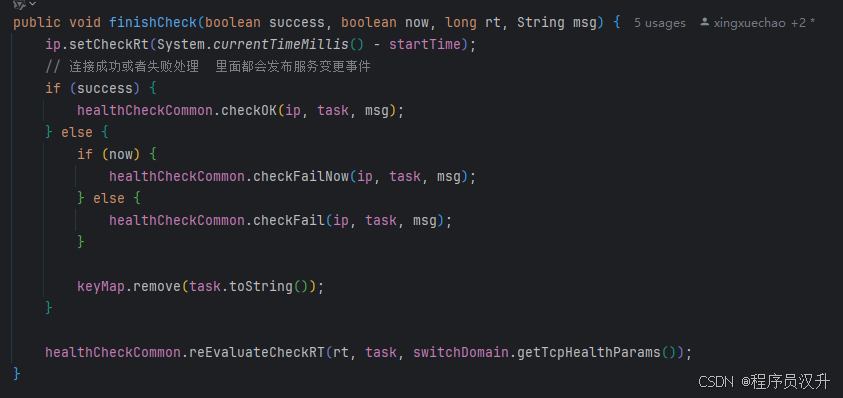

Beat.finishCheck

连接成功或超时连接都会进到这里处理，不管如何都会发布服务变更事件，只会改变实例状态不会剔除实例

在这里插入图片描述

4.3、总结

临时实例：
- 采用客户端心跳检测模式，心跳检测周期5秒
- 心跳间隔超过15秒（默认）则标记为不健康
- 心跳间隔超过30秒（默认）则从服务列表删除
永久实例：
- 采用服务端主动健康检测方式
- 周期为2000 + 5000毫秒内的随机数
- 检测异常只会标记为不健康，不会删除
