UVM--单向通信、双向通信、多向通信和通信管道

1 单向通信

单向通信 (unidirectional communication) 指的是从 initiator 到 target 的数据流向是单一方向的， 或者 initiator 和 target 只能扮演 producer 和 consumer 中的一个角色。

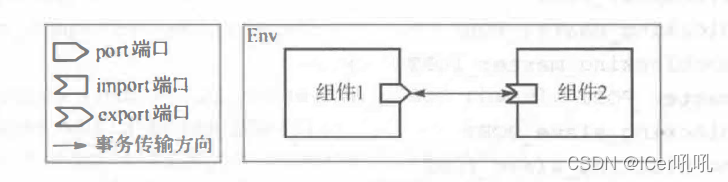

在UVM中，单数据流向的 TLM 端口有很多类型（部分）：

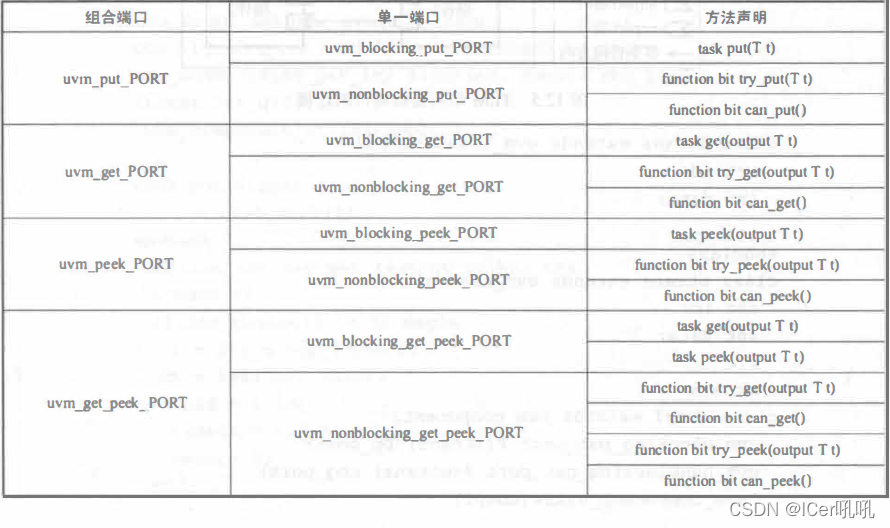

uvm_blocking_put_PORT

uvm_nonblocking_put_PORT

uvm_put_PORT

uvm_blocking_get_PORT

uvm_nonblocking_get_PORT

uvm_get_PORT

uvm_blocking_peek_PORT

uvrn_nonblocking_peek_PORT

uvm_peek_PORT

uvrn_blocking_get_peek_PORT

uvm_nonblocking_get_peek_PORT

uvm_get_peek_PORT

按照 UVM 端口名的命名规则， 它们指出了通信的两个要素：

•    是不是阻寒的方式（即可以等待延时）；
•    何种通信方法。

 单向通信--方法

•    阻塞传输方式将blocking前缀作为函数名的一部分， 而非阻塞方式则名为nonblocking。 阻塞端口的方法类型为task, 这保证了可以实现事件等待和延时；非阻塞端口的力式类型为function, 这确保了方法调用可以立即返回。
•    我们从方法名也可以发现， 例如uvm_blocking_put_PORT提供的方法 task put()会在数据传送完后返回，uvm_nonblocking_put_PORT对应的两个函数try_put()和can_put()是立刻返回的。
•    uvm_put_PORT则分别提供了blocking和nonblocking的方法， 这为通讯方式提供了更多选择。blocking阻塞传输的方法包含：

•   Put (): initiator先生成数据T t, 同时将该数据传送至target。

•   Get(): initiator从target获取数据T t, 而target中的该数据T t则应消耗。

•   Peek(): initiator从target获取数据Tt, 而target中的该数据T t还应保留。

与上述三种任务对应的nonblocking非阻塞方法分别是：

•    try/can_put()
•    try/can_get()
•    try/can_peek()

•   这六个非阻塞函数与对应阻塞任务的区别在于，它们必须立即返回， 如果try_xxx函数可以发送或者获取数据， 那么函数应该返回1, 如果执行失败则应返回0。
•    或者通过can_xxx函数先试探target是否可以接收数据， 如果可以， 再通过try_xxx函数发送， 提高数据发送的成功率。

class itrans extends uvm_transaction;
  int id;
  int data;
  ...
  endclass

class otrans extends uvm_transaction;
  int id;
  int data;
  ...
  endclass

class compl extends uvm_component;
  uvm_blocking_put_port #(itrans) bp_port;//定义阻塞型端口
  uvm_nonblocking_get_port #(otrans) nbg_port;//定义非阻塞型端口
  `uvm_component_utils(compl)//注册
  ...
  task run_phase(uvm_phase phase);
  itrans itr;
  otrans otr;
  int trans_num = 2;
  fork
    begin
	 for(int i=0; i<trans_num; i++) begin
	  itr = new ("itr", this);
      itr.id = i;
      itr.data = 'hlO + i;
      this.bp_port.put(itr);
      'uvm_info ("PUT", $sformatf("put itrans id: 'h%0x , data:'h%0x",tr.id, itr.data), UVM_LOW)
      end
	end
	begin
	 for(int j=O; j<trans_num; j++) begin
	 forever begin
	 if(this.nbg_port.try_get(otr) == 1) break;
	 else
	 #lns;
     end
	 `uvm_info("TRYGET", $sformatf("get otrans id: 'h%0x , data:'h%0x", otr.id, otr.data), UVM LOW)
	 end
	 end
     join
     endtask
     endclass

class comp2 extends uvm_component;
  uvm_blocking_put_imp #(itrans, comp2) bp_imp; //定义阻塞型端口(target)
  uvm_nonblocking_get_imp #(otrans, comp2) nbg_imp; //定义阻塞型端口(target)
  itrans itr_q[$];
  `uvm_component_utils(comp2)
  ...
  task put(itrans t);
  itr_q.push back(t)；
  endtask
  function bit try_get (output otrans t)；
  itrans i;
  if(itr_q.size() != 0) begin
  i = itr_q.pop_front ();
  t = new("t", this);
  t.id = i.id;
  t.data = i.data << 8;
  return l;
  end
  else return 0;
  endfunction
  function bit can_get();
  if(itr_q.size() != 0) return l;
  else
  return 0;
  endfunction
  endclass

 class envl extends uvm_env;
   compl cl;
   comp2 c2;
   `uvm_component_utils(envl)
  function void build_phase(uvm_phase phase);
  super.build_phase(phase);
  cl = compl::type_id::create("cl", this);
  c2 = comp2::type_id::create("c2", this);
  endfunction: build_phase
  function void connect_phase(uvm_phase phase);
  super.connect_phase(phase);
  cl.bp_port.connect(c2.bp_imp);
  cl.nbg_port.connect(c2.nbg_imp);//端口连接
  endfunction: connect_phase
  endclass

首先comp1例化了两个port端口：
•     uvm_blocking_put_port #(itrans) bp_port;
•     uvm_nonblocking_get_port #(otrans) nbg_port;

comp2作为target则相应例化了两个对应的imp端口：
•     uvm_blocking_put_imp #(itrans, comp2) bp_imp;
•     uvm_nonblocking_get_imp #(otrans, comp2) nbg_imp;

env1环境将comp1与comp2连接之前， 需要在comp2中实现两个端口对应的方法：
•     task put(itrans t)
•     function bit try_get (output otrans t)
•     function bit can_get();

接下来env1对两个组件的端口进行了连接， 这使得comp1在run phase可以通过自身端口间接调用comp2中定义的端口方法。

因此在调用端口方法之前的几个步骤是必不可少的：
•    定义端门
•    实现对应方法
•    在上层将端口进行连接

2 多向通信

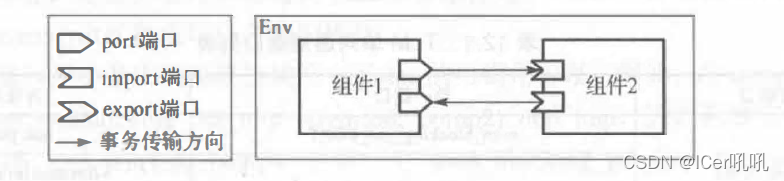

与单向通信相同的是，双向通信（bidirectional communication)的两端也分为initiator和target,但是数据流向在端对端之间是双向的。
双向通信中的两端同时扮演着producer和consumer的角色， 而initiator作为request发起方， 在发起request之后， 还会等待response返回。

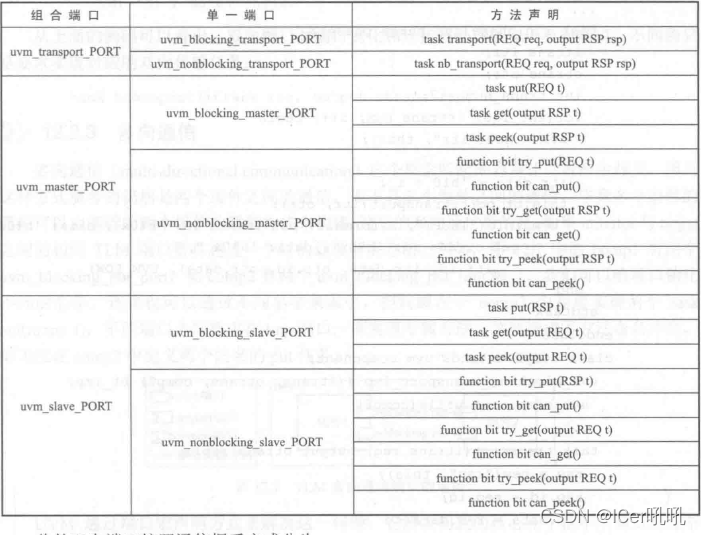

UVM双向端口分为以下类型：
•     uvm_blocking_transport_PORT
•     uvm_nonblocking_transport_PORT
•     uvm_transport_PORT
•     uvm_blocking_master_PORT
•     uvm_nonblocking_master_PORT
•     uvm_master_PORT
•     uvm_blocking_slave_PORT
•     uvm_nonblocking_slave_PORT
•     uvm_slave_PORT

双向端口按照通信握手方式可以分为：

•    transport双向通信方式
•    master和slave双向通信方式

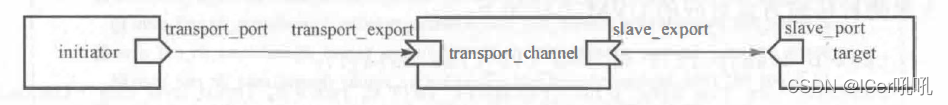

 transport端口通过transport()方法， 可以在同一方法调用过程中完成REQ 和RSP的发出和返回。
 master和slave的通信方式必须分别通过put、 get和peek的调用， 使用两个方法才可以完成一次握手通信。
master端口和slave端门的区别在于，当initiator作为master时， 它会发起REQ送至target端， 而后再从target端获取RSP; 当initiator使用slave端口时，它会先从target端获取REQ, 而后将RSP送至target端。

class compl extends uvm_component;
  uvm_blocking_transport_port #(itrans, otrans) bt_port;//定义一个transport双向端口
  `uvm_component_utils (compl)//注册
  ...
  task run_phase(uvm_phase phase);
  itrans itr;
  otrans otr;
  int trans_num = 2;
  for(int i=0; i<trans_num; i++) begin
  itr = new ("itr", this);
  itr.id = i;
  itr.data = 'hlO + i;
  this.bt_port.transport(itr, otr);
  `uvm info("TRSPT", $sformatf("put itrans id: 'h%0x , data: 'h%0xet otrans id:'h%0x , data: 'h%0x ",
            itr.id, itr.data, otr.id, ctr.data), UVM_LOW)
   end
   endtask
   endclass

class comp2 extends uvm_component;
  uvm_blocking_transport_imp #(itrans, otrans, comp2) bt_imp; //定义一个transport双向端口target
  'uvm_component_utils(comp2) //注册
  task transport(itrans req, output otrans rsp);
  rsp = new("rsp", this);
  rsp.id = req.id;
  rsp.data = req.data << 8;
  endtask
endclass

class envl extends uvm_env;
  compl cl;
  comp2 c2;
  uvm_component_utils(envl)
  ...
  function void build_phase(uvm_phase phase);
  super.build_phase(phase);
  cl= compl::type_id: :create("cl", this);
  c2= comp2::type_id: :create("c2", this);//例化
  endfunction: build_phase
  function void connect_phase(uvm_phase phase);
  super.connect_phase(phase);
  cl.bt_port.connect(c2.bt_imp);//连接
  endfunction: connect_phase
  endclass

从上面代码可以看出，双向端口处理类似于单向端口的是端口例化和连接， 不同的只是要求实现对应的双向传输任务：

task transport (itrans req, output otrans rsp)

3 多向通信

多向通信(multi-directional communication)这个概念听起来容易让读者产生歧义， 因为这种方式服务的仍然是两个组件之间的通信， 而不是多个组件之间的通信， 毕竟多个组件的通信仍然可以由基础的两个组件的通信方式来构建。

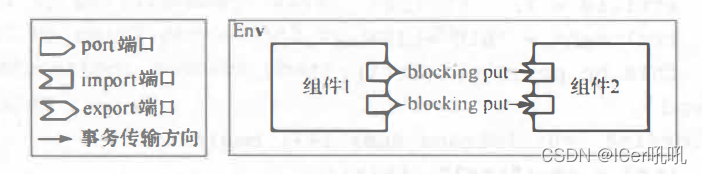

多向通信指的是， 如果initiator与target之间的相同TLM端口数目超过一个时的处理解决办法。

comp1有两个uvm_blocking_put_port, 而comp2有两个uvm_blocking_put_imp端口， 我们对于端口例化可以给不同名字， 连接也可以通过不同名字来索引， 但问题在于comp2中需要实现两 一
个task put (itrans t), 又因为不同端口之间要求在imp端口侧实现专属方法， 这就造成了方法命名冲突， 即无法在comp2中定义两个同名的put任务。

UVM通过端口宏声明方式来解决这一问题， 它解决问题的核心在于让不同端口对应不同名的任务， 这样便不会造成方法名的冲突。 UVM 为解决多向通信问题的宏按照端口名的命名方式分为：

`uvm_blocking_put_imp_decl(SFX)

`uvm_nonblocking_put_imp_decl(SFX)

`uvm_put_imp_decl(SFX)

`uvm_blocking_get_imp_decl(SFX)

`uvm_nonblocking_get_imp_decl(SFX)

`uvm_get_imp_decl(SFX)

`uvm_blocking_peek_imp_decl(SFX)

`uvm_nonblocking_peek_imp_decl(SFX)

`uvm_peek_imp_decl(SFX)

`uvm_blocking_get_peek_imp_decl(SFX)

`uvm_nonblocking_get_peek_imp_decl(SFX)

`uvm_get_peek_imp_decl(SFX)

`uvm_blocking_transport_imp_decl(SFX)

`uvm_nonblocking_transport_imp_decl(SFX)

`uvm_transport_imp_decl(SFX)

`uvm_blocking_master_imp_decl(SFX)

`uvm_nonblocking_master_imp_decl(SFX)

`uvm_master_imp_decl(SFX)

`uvm_blocking_slave_imp_decl(SFX)

`uvm_nonblocking_slave_imp_decl(SFX)

`uvm_slave_imp_decl(SFX)

`uvm_blocking_put_imp_decl(_pl)
`uvm_blocking_put_imp_decl(_p2)//定义了两个宏，为了target声明端口避免冲突
class compl extends uvm_component;
 uvm_blocking_put_port #(itrans) bp_portl;
 uvm_blocking_put_port #(itrans) bp_port2;
 `uvm_component_utils (compl)
 ...
 task run_phase(uvm_phase phase);
 itrans itrl, itr2;
 int trans_num = 2;
 fork
 for(int i=0; i<trans_num; i++) begin
 itrl = new("itrl",this);
 itrl.id = i;
 itrl.data='hl0 + i ;
 this.bp_portl.put(itrl);
 end
 for(int i=0; i<trans_num; i++) begin
 itr2 = new("itr2", this);
 itr2.id ='hl0 + i;
 itr2.data ='h20 + i;
 this.bp_port2.put(itr2);
 end
 join
 endtask
endclass

class comp2 extends uvm_component;
uvm_blocking_put_imp_pl #(itrans, comp2) bt_imp_pl; //注意bt_imp_pl加了_p1
uvm_blocking_put_imp_p2 #(itrans, comp2) bt_imp_p2;
itrans itr_q[$];
semaphore key; //用了semaphore，顺序上有了限定
`uvm_component_utils (comp2)
...
task put_pl(itrans t);
key.get();
itr q.push back(t);
uvm_info("PUTPl", $sformatf("put itrans id: 'h%0x , data: 'h%0x",t.id, t.data), UVM_LOW)
key.put()；
endtask
task put_p2(itrans t); //注意put_p2加了_p1
key.get() ;
itr q.push back(t);
`uvm_info("PUTP2", $sformatf("put itrans id: 'h%Ox , data: 'h%Ox",t.id, t.data), UVM_LOW)
key.put()；
endtask
endclass

class envl extends uvm_env;
compl cl;
comp2 c2;
`uvm_component_utils (env1)
...
function void build_phase(uvm_phase phase);
super.build_phase(phase);
cl = compl::type_id::create("cl", this);
c2 = comp2::type_id::create ("c2",this);
endfunction: build_phase
function void connect_phase(uvm_phase phase);
super.connect_phase(phase);
c1.bp_portl.connect(c2.bt_imp_pl);
c1.bp_port2.connect(c2.bt_imp_p2);
endfunction: connect_phase
endclass

//仿真结果：
  uvm_test_top.env.c2 [PUTPl] put itrans id: 'h0 , data: 'hl0
  uvm_test_top.env.c2 [POTPl) put itrans id: 'hl , data: 'hll
  uvm_test_top.env.c2 [PUTP2] put itrans id: 'hl0, data: 'h20
  uvm_test_top.env.c2 (PUTP2] put itrans id: 'hll, data: 'h21

当一个组件的两个端口通过相同方法（比如task put())向另一个组件传输数据时， 需要使用上述的宏， 分别声明两个不同的 imp 类型， 完整的实现步骤包括：

•    选择正确的 imp 宏来定义不同的 imp 端口类型， 而宏的参数 SFX (后缀名）也会转化为相应的 imp 端口类型名。
•    在 imp 例化的组件中， 分别实现不同的 put_SFX 方法。
•    在 port 例化的组件中，不需要对目标imp端口类型进行区分，例如compl 中的 bp_portl和 bp_port2 为相同的端口类型。
•    对于 comp 调用 put()方法， 它只需要选择 bp_port1 或 bp_port2, 而不需要更替 put()方法名， 即仍然按照 put()来调用而不是 put_pl()或 put_p2()。
•    在上层环境应该连接 comp1 和 comp2 的 TLM端口。

用户只需要在例化多个imp端口的组件中实现不同名称的方法，使其与对应imp类型名保持一致。而对于port端口一侧的组件，则不需关心调用的方法名称，因为该方法名并不会发生改变。所以通过这种方式可以防止通信方法名的冲突，从而解决多向通信的问题。

4 通信管道

TLM通信的实现方式， 这些通信有一个共同的地方即都是端对端的， 同时在target一端需要实现传输方法， 例如put()或者get()。

对于monitor、 coverage collector等组件在传输数据时， 会存在一端到多端的传输， 如何解决这一问题？
几个TLM组件和端口可以帮助用户免除这些烦恼：

•    TLM FIFO
•    analysis port
•    analysis TLM FIFO

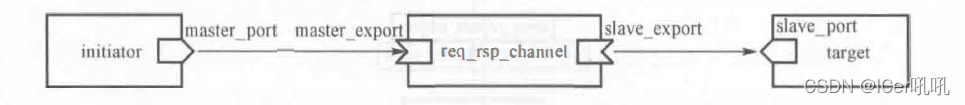

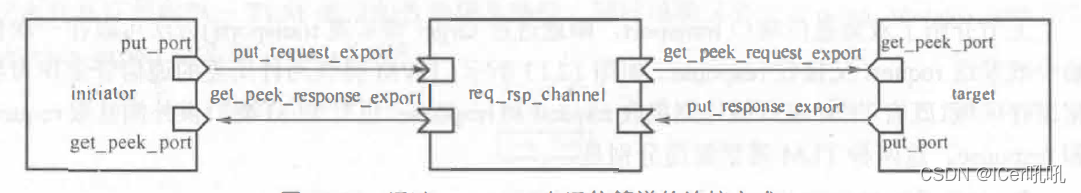

•    request & response 通信管道

在 一般TLM传输过程中， 无论是initiator给target发起一个 transaction, 还是initiator从target获取一 个transaction, transaction 最终都会流向consumer中(initiator和target都可以是consumer)。

TLM FIFO

consumer在没有分析transaction时， 我们希望将该对象先存储到本地FIFO中供稍后使用。

．用户需要分别在两个组件中例化端口， 同时在target中实现相应的传输方法。
．多数情况下， 需要实现的传输方法都是相似的， 方法的主要内容即是为了实现一个数据缓存功能。

TLM FIFO uvm_tlm_fifo类是一个新组件， 它继承于uvm_component 类， 而且已经预先内置了多个端口以及实现了多个对应方法供用户使用。

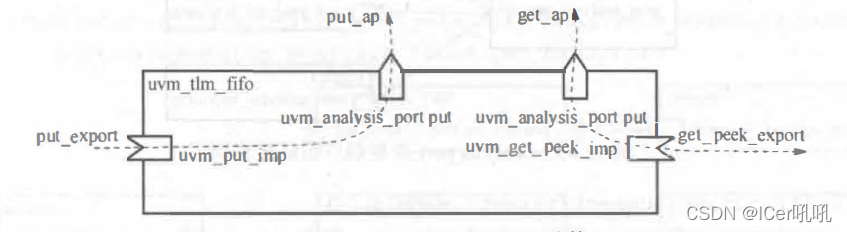

一个 uvm_ tlm _ fifo 会包含多个 TLM 端口， 我们摘出常用端口：

•    put_export: 用户可以通过该端口调用 put() 、 try_put() 、 can_put()。
•    put_ap: 调用了put()方法写入的数据同时也会通过该端口的 write()函数送出。
•    get_peek_export: 用户可以通过该端口调用 get() 、 try_get() 、can_get() 、 peek() 、 try_peek()、 can_peek()。
•    get_ap: 调用了 get()和 peek()方法读出的数据也会通过该端口的 write() 函数送出。

uvm_tlm_fifo的功能类似于mailbox,不同的地方在于uvm_tlm_fifo提供了各种端口供用户使用。我们推荐在initiator端例化put_port或者get_peek_port, 来匹配uvm_tim_fifo的端口类型。如果用户例化了其它类型的端口， uvm_tlm_fifo还提供put、get以及peek对应的端口：

uvm_put_imp #（T， this_type) blocking_put_export;

uvm_put_imp #（T， this_type) nonblocking_put_export;

uvm_get_peek_imp #(T, this_type) blocking_get_export;
uvm_get_peek_imp #(T, this_type) nonblocking_get_export；

uvm_get_peek_imp #(T, this_type) get_export;
uvm_get_peek_imp # (T, this_type) blocking_peek_export;
uvm_get_peek_imp #(T, this_type) nonblocking_peek_export;

uvm_get_peek_imp #(T, this_type) peek_export;
uvm_get_peek_imp #(T, this_type) blocking_get_peek_export;

uvm_get_peek_imp #(T, this_type) nonblocking_get_peek_export;

 Analysis Port

除了端对端的传输， 在一些情况下还有多个组件会对同一个数据进们运算处理。
如果这个数据是从同一个源的TLM端口发出到达不同组件， 这就要求该种端口可以满足从一端到多端的需求。
如果数据源端发生变化需要通知跟它关联的多个组件时， 我们可以利用软件的设计模式之一观察者模式(observer pattern)来实现。

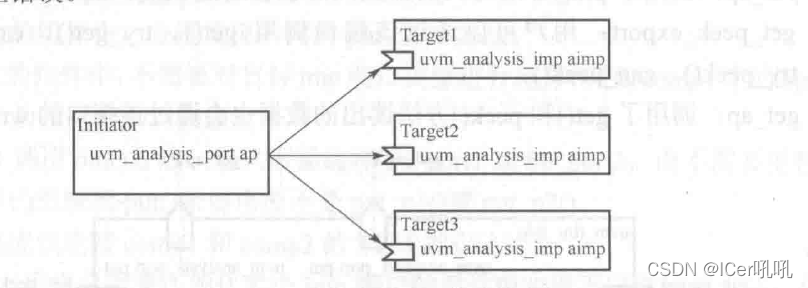

observer pattern 的核心在于， 第一， 这是从一个 initiator 端到多个 target 端的方式；第二， analysis port 采取的是 "push" 模式， 即从 initiator 端调用多个 target 端的 write()函数实现数据传输。

initiator.ap.connect(target1. aimp);
initiator.ap.connect(target2.aimp);
initiator.ap.connect(target3.aimp);

一个典型的 analysis port 类型端口的连接方式， 类似于其他 TLM 端口的是， 按照传输方法和端口方向组合可以将 analysis port分为uvm_ analysis _port、uvm_analysis_ export 以及 uvm_analysis_imp。 target 一侧例化了 uvm_analysis_imp 后还需要实现 write()函数。 最后， 在顶层可以将 initiator 端的 uvm _ analysis _port 同多个 target 端的 uvm_analysis_ imp 进行连接。 在 initiator 端调用wirte()函数时， 实际上它是通过循环的方式将所有连接的 target 端内置的 write()函数进行了调用。由于函数立即返回的特点， 无论连接多少个 target 端， initiator 端调用 write()函数总是可以立即返回的。这里稍微不同于之前单一端口函数调用的是，即使没有target 与之相连，调用 write() 函数时也不会发生错误。

 Analysis TLM FIFO

由于 analysis 端口实现了一端到多端的 TLM 数据传输，一个新的数据缓存组件类uvm_tlm_analysis_fifo为用户提供了可以搭配 uvm_analysis_port 端口、 uvm_analysis_imp 端口 和write()函数. uvm_tlm_analysis_fifo 类继承于 uvm_tlm_fifo, 这表明它本身具有面向单一 TLM 端口的数据缓存特性， 同时该类又有一个 uvm_analysis_imp 端口 analysis_ export 且实现了 write()函数：

uvm_analysis_imp #(T, uvm_tlm_analysis_fifo #(T)) analysis_export;

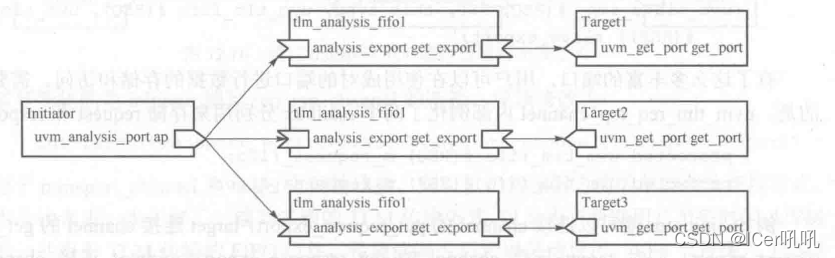

基于 initiator 到多个 target 的连接方式，用户如果想轻松实现一端到多端的数据传输，可以下图那样插入多个 uvm_ tlm _analysis_ fifo。这里给出连接方式：

•    将initiator的analysis port连接到tlm_analysis_fifo的get_export端口，这样数据可以从initiator发起， 写入到各个tlm_analysis_fifo的缓存中。
•    将多个target的get_port连接到tlm_analysis_fifo的get_export, 注意保持端口类型的匹配，这样从target一侧只需要调用get()方法就可以得到先前存储在 tlm_analysis_fifo中的数据。

initiator.ap.connect（tlm_analysis_fifol.analysis_export）；

target1.get_port.connect（tlm_analysis_fifol.get_export）；
initiator.ap.connect(tlm_analysis_fifo2.analysis_export);

target2.get_port.connect（tlm_analysis_fifo2.get_export）；
initiator.ap.connect(tlm_analysis_fifo3.analysis_export）；

target3.get_port.connect（tlm_analysis_fifo3.get_export)；

  Request&Response 通信管道

双向通信端口 transport, 即通过在 target 端实现 transpo()方法可以在一次传输中既发送 request 又接收 response。

UVM提供了两种简便的通信管道， 它们作为数据缓存区域， 既有TLM端口从外侧接收request和response, 同时也有TLM端口供外侧获取request和response。 这两种TLM通估管道分别是：
•    uvm_tlm_req_rsp_channel
•    uvm_tlm_transport_channel

uvm_tlm_req_rsp_channel 提供的端口首先是单一方向的，为了让端口列表清爽一些，下面只列出该类的例化端口：

•    uvm_put_export # (REQ) put_request_export；
•    uvm_put_export # (RSP) put_response_export；
•    uvm_get_peek_export # (RSP) get_put_peek_response_export；
•    uvm_get_peek_export # (REQ) get_peek_request_export；
•    uvm _ analysis_port #(REQ) request_ap;
•    uvm _ analysis_port #(RSP) response_ap;
•    uvm_master_imp#(REQ, RSP, this_type, uvm_tlm_fifo # (REQ), uvm_tlm_fifo #(RSP)) master_export；
•    uvm_slave_imp # (REQ, RSP, this_type, uvm _ tlm _ fifo # (REQ) , uvm_tlm_fifo#(RSP)) slave_export；

有了这么多丰富的端口， 用户可以在使用成对的端口进行数据的存储和访问。 需要注意
的是， uvm_tlm _req_rsp _ channel 内部例化了两个 mailbox 分别用来存储 request 和 response:

protected uvm_tlm_fifo#(REQ) m_request_fifo;

protected uvm_tlm_fifo #(RSP) m_response_fifo;

例如， initiator 端可以连接 channel 的 put_request_export, target 连接 channel的 get_peek_ request_ export, 同时 target 连接 channel 的 put_response_ export, initiator 连接 channel 的 get_peek _response_ export 端口。 如下图 所示， 这种对应使得 initiator 与 target 可以利用 uvrn_tlm_req__rsp_channel 进行 request与response 的数据交换。

通过这种对应的方式， 使得initiator与target可以利用uvm_tlm_req_rsp_channel进行request与response的数据交换。

initiator.put_port.connect(req_rsp_channel.put_request_export);
target.get_peek_port.connect(req_rsp_channel.get_peek_request_export);
target.put_port.connect(req_rsp_channel.put_response_export);
initiator.get_peek_port.connect(req_rsp_channel.getpeek_response_export);

或者， 也可以利用另一种连接方式,如下：

initiator.master_port.connect(req_rsp_channel.master_export);
target.slave_port.connect(req_rsp_channel.slave_export);

通过所述的这些方式，我们可以实现initiator与target之间自由的request和 response传输，而这两种连接方式仍然需要分别调用两次方法才可以完成 request和response的传输。
在uvm_tlm_req_rsp _channel的基础上， UVM又添加了具备transport端口的管道组件uvm_tlm_transport_channel类。 它继承于uvm_tlm_req_rsp_channel, 并且新例化了transport端口：

uvm_transport_imp # (REQ, RSP, this_type) transport_export;

新添加的这个 TLM FIFO 组件类型是针对于一些无法流水化处理的 request 和 response传输， 例如 initiator 端要求每次发送完 request, 必须等到 response 接收到以后才可以发送下一个 request, 这时 transport()方法就可以满足这一需求。如果将上面的传输方式进行修改，那么可以得到下图的连接方式：

需要变化的是initiator 端到req_rsp_ channel 的连接， 应该修改为：

initiator.transport_port.connect(transport_channel.transport_export)

至于transport_channel和target之间的连接， 则可以仍然保留之前的单向传输连接方式。
