模型建模软件ZX/ModelBuilding

模型建模软件ZX/ModelBuilding

• 模型建模软件基于参数化、层次化建模思想，提供可视化参数设计界面，建立标准化的数字仿真装备模型。模型建模软件对装备、武器平台、电磁设备的特征进行提取，提炼形成描述一类装备、武器平台、电磁设备能力的共有属性集合，通过确定参数项具体的值，建立装备、武器平台和电磁设备模型。

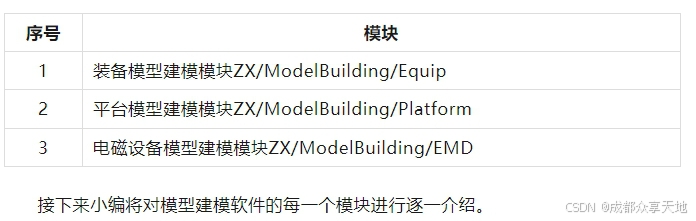

• 模型建模软件包括装备模型建模模块、平台模型建模模块、电磁设备模型建模模块。


装备模型建模模块ZX/ModelBuilding/Equip

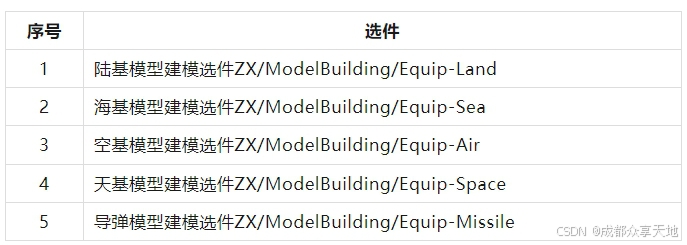

装备模型建模模块分为5类选件，包括路基模型建模选件、海基模型建模选件、空基模型建模选件、天基模型建模选件、导弹模型建模选件，用户可根据自己的需求，选择其中的某一类或者某几类选件。

主要功能性能：

• 可创建涵盖陆基、海基、空基、天基、导弹等类型的装备模型；
• 电磁设备和平台模型能自由搭载，形成具体型号的装备模型；
• 能设置天线模型基于搭载平台的部署位置和姿态；
• 能对装备模型进行管理，包括新增、删除、修改、查询、保存等；支持装备模型型号可扩展。

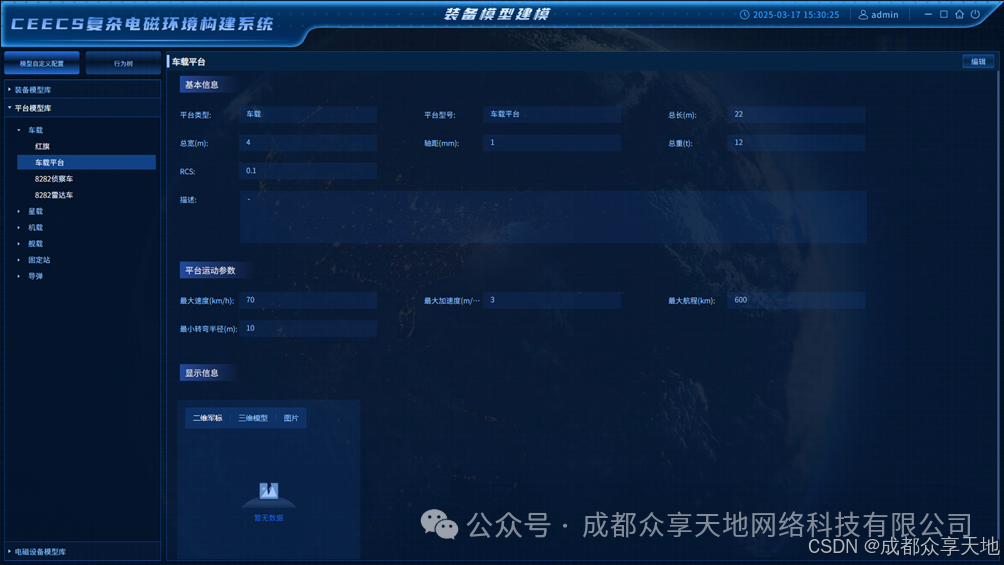

平台模型建模模块ZX/ModelBuilding/Platform

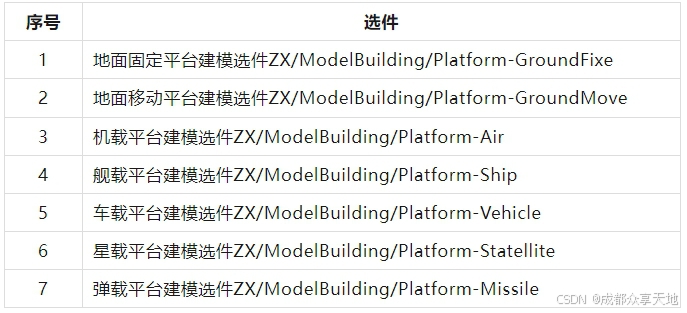

平台模型建模模块分为7类选件，包括地面固定平台建模选件、地面移动平台建模选件、机载平台建模选件、舰载平台建模选件、车载平台建模选件、星载平台建模选件、弹载平台建模选件，用户可根据自己的需求，选择其中的某一类或者某几类选件。

主要功能性能：

• 涵盖陆、海、空、天、弹等不同类型的平台参数化建模；
• 支持的平台类型包括：固定站、移动平台、机载、舰载、卫星、车载、导弹等；
• 支持设置运动平台模型的转弯半径、速度、加速度等运动参数；
• 支持设置卫星轨道参数，包括六根数、TLE轨道等；
• 提供常规平台的典型RCS值；可设置平台模型的二维、三维显示模型和图片；
• 支持导入三维模型文件格式：.3ds、.obj、.ive、.stl等；
• 能对平台模型进行管理，包括新增、删除、修改、查询、保存等；
• 支持平台模型型号可扩展。


电磁设备模型建模模块ZX/ModelBuilding/EMD

电磁设备模型建模模块分为电磁设备模型模块、发射机模块、接收机模块、天线模块。

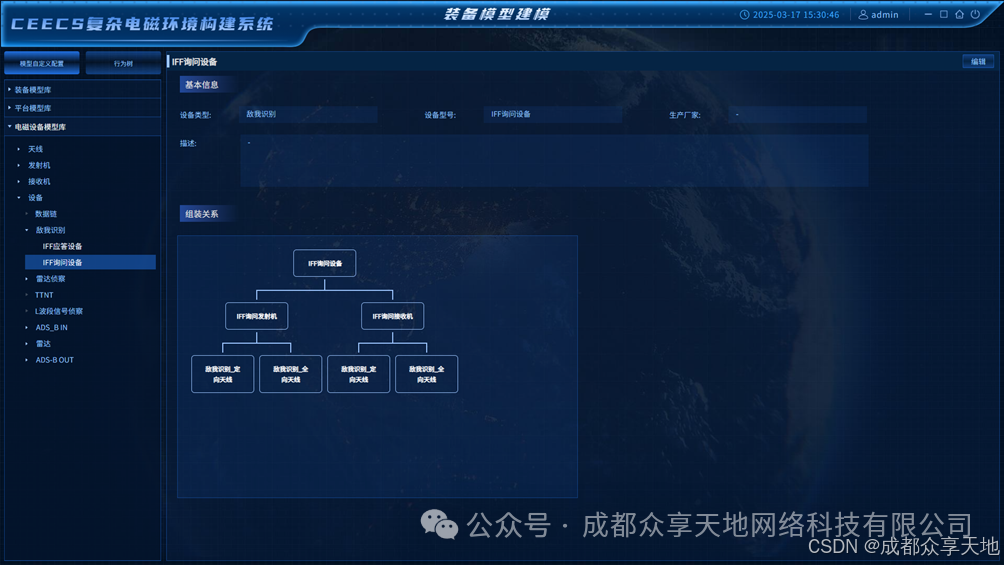

电磁设备模块ZX/ModelBuilding/EMD-Device

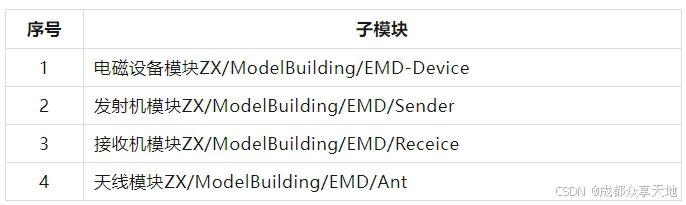

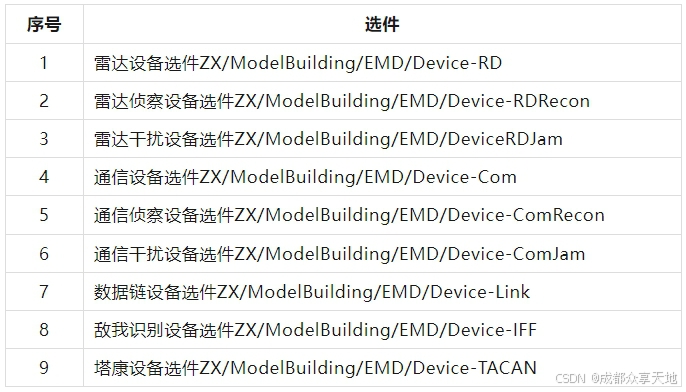

电磁设备模块选件列表如下。

主要功能性能：

• 支持将天线、发射机、接收机灵活组装形成电磁设备数字模型；
• 电磁设备模型类型包括：雷达、雷达侦察、雷达干扰、通信、通信侦察、通信干扰、数据链、敌我识别、塔康；
• 能对电磁设备模型进行管理，包括新增、删除、修改、查询、保存等；
• 支持设备模型型号可扩展。


发射机模块ZX/ModelBuilding/EMD/Sender

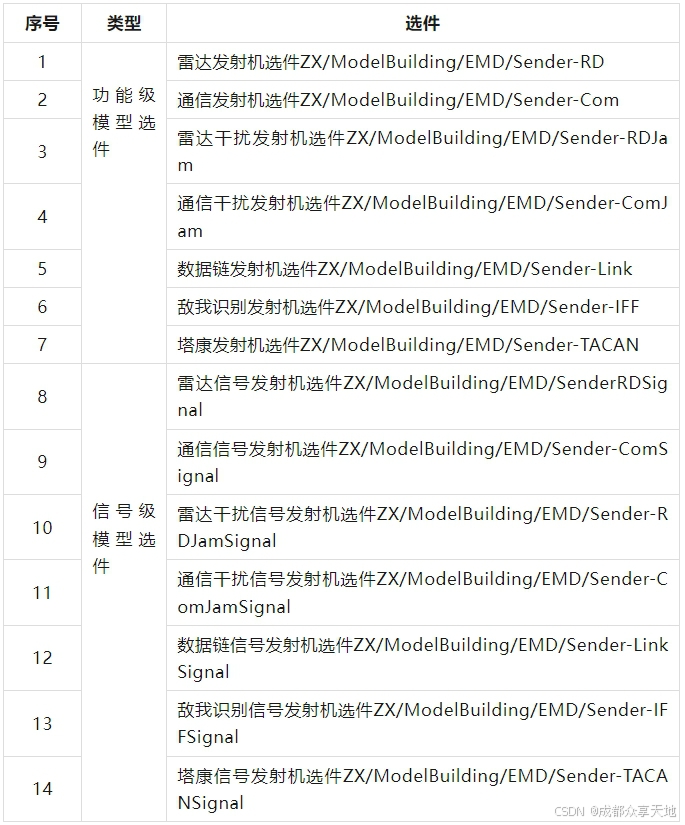

发射机模块选件列表如下。

主要功能性能：

• 功能级模型参数设置：支持设置功能级发射机基本信息和工作模式参数；
• 信号级模型参数设置：支持在发射机工作模式中关联信号样本；
• 功能级/信号级模型类型包括：雷达、通信、数据链、雷达干扰、通细腻干扰、敌我识别、塔康；
• 能对发射机模型进行管理，包括新增、删除、修改、查询、保存等；支持发射机模型型号可扩展。


接收机模块ZX/ModelBuilding/EMD/Receice

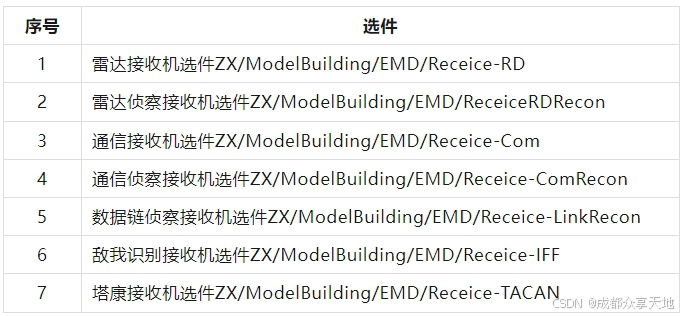

接收机模块选件列表如下。

主要功能性能：

• 支持设置接收机的扫描模式、截获仿真能力、测量误差参数；
• 支持频点扫描设置、频段扫描设置；支持接收机模型类型包括：雷达、雷达侦察、通信、通信侦察、数据链、敌我识别、塔康；
• 能对接收机模型进行管理，包括新增、删除、修改、查询、保存等；
• 支持接收机模型型号可扩展。


天线模块ZX/ModelBuilding/EMD/Ant

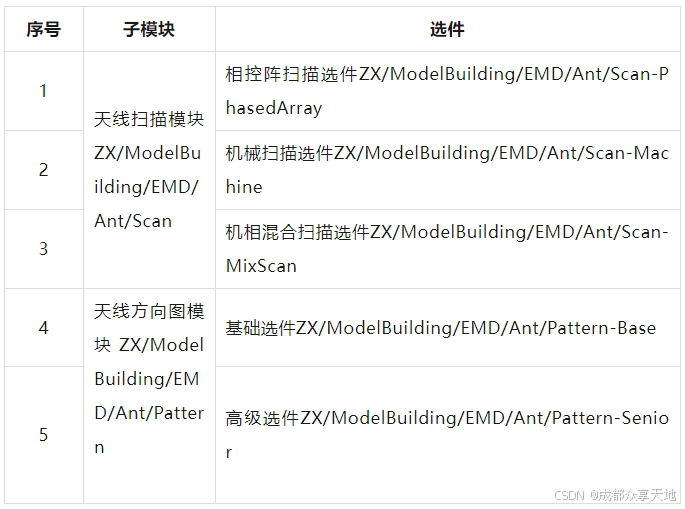

天线模块模型选件列表如下。

主要功能性能：

• 支持天线扫描类型包括：圆扫、扇扫、光栅扫描、圆锥扫描、圆柱螺旋扫描、平面螺旋扫描、瓣切换扫描、正弦扫描、利萨茹曲线扫描、定制扫描；
• 支持天线方向图类型包括：偶极子天线、抛物面天线、高斯、辛克、余弦、余割平方、矩形喇叭天线、平面相控阵天线、心形天线、笔状波束；
• 能对天线扫描模型、天线方向图模块进行管理，包括新增、删除、修改、查询、保存等；
• 支持天线扫描模型、天线方向图模型型号可扩展。

天线扫描展示效果如下：

圆柱螺旋扫描展示效果

光栅扫描展示效果

天线方向图展示效果如下：

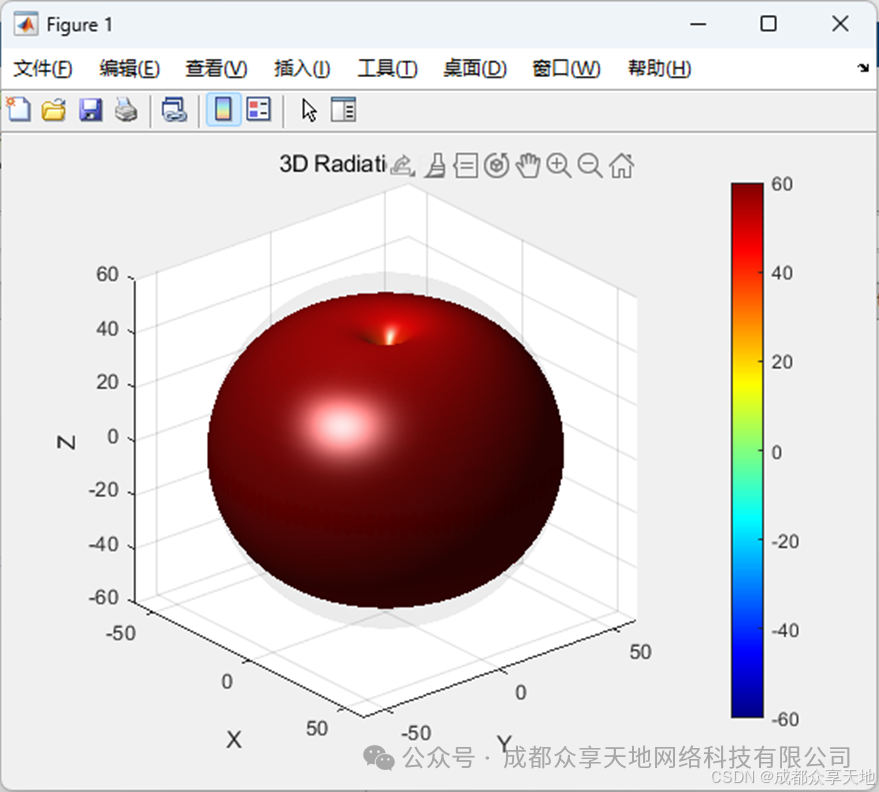

偶极子天线方向图2D/3D效果示意

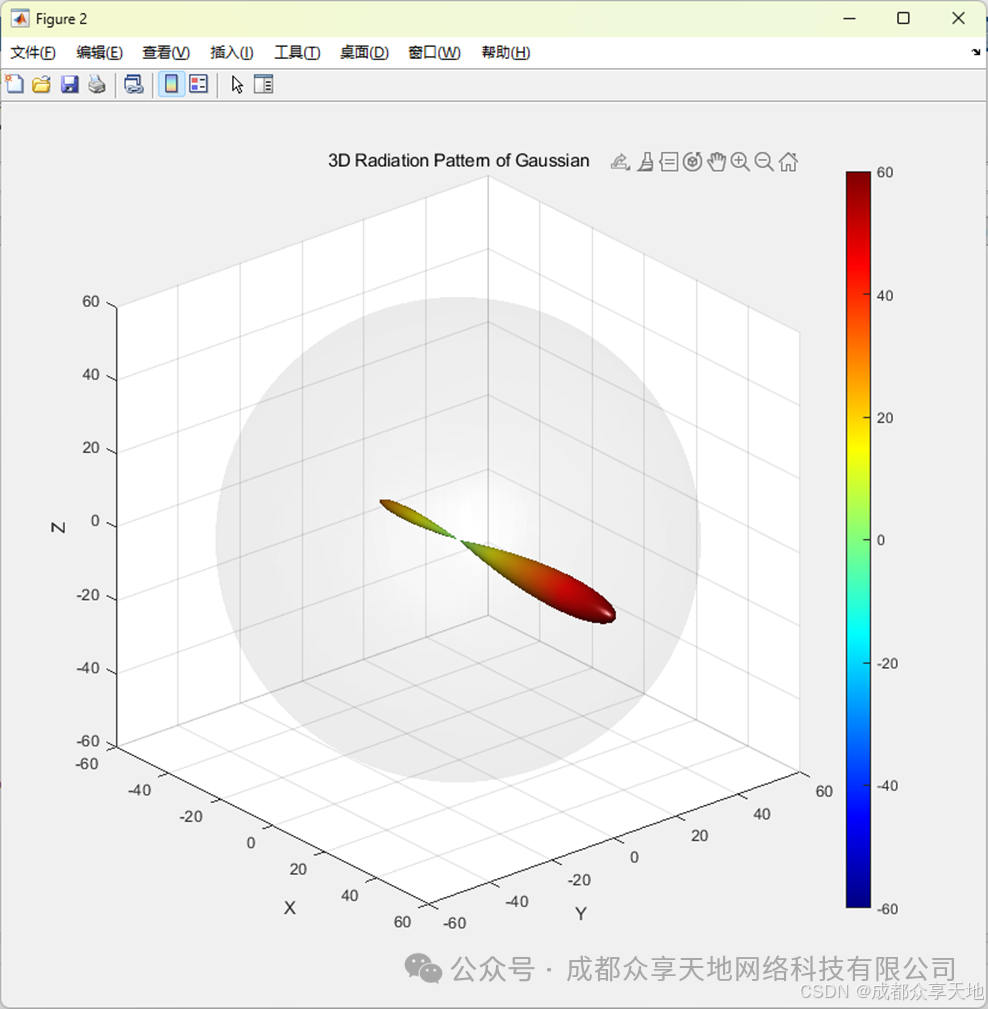

高斯(镜像后瓣)天线方向图3D效果示意

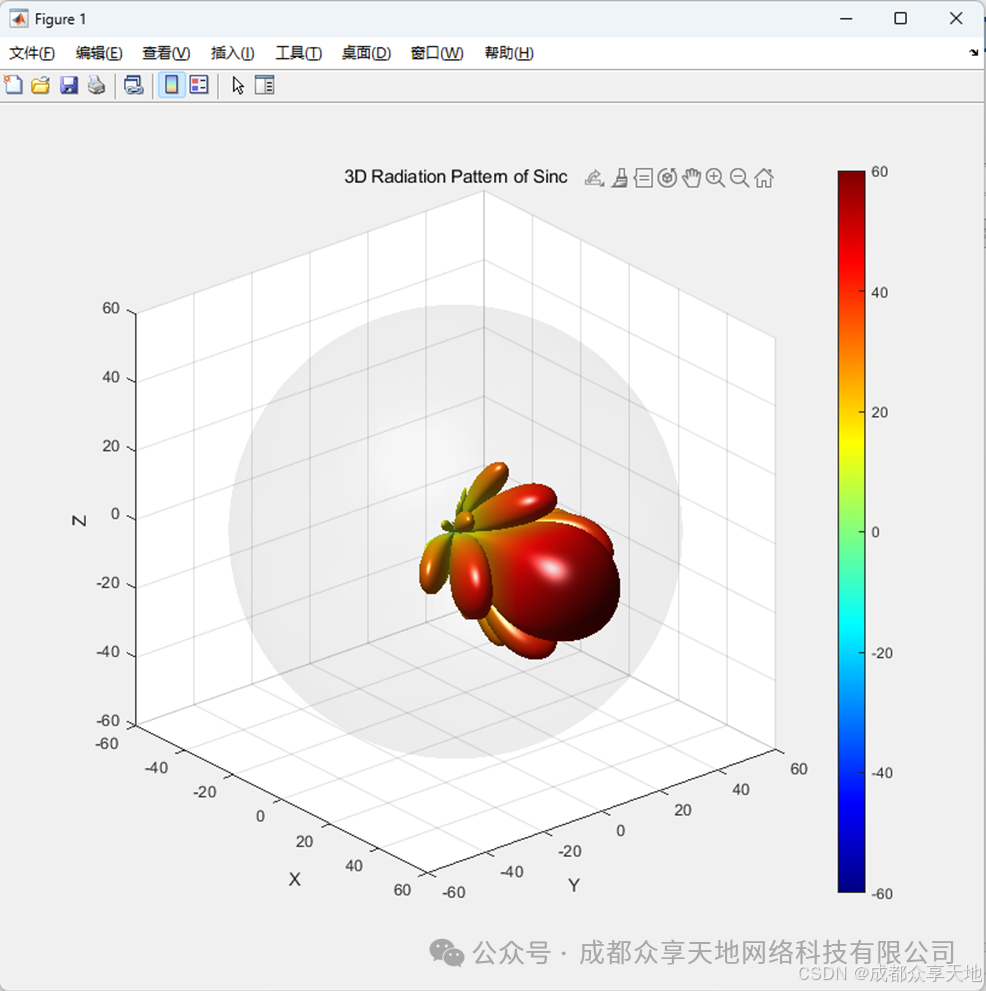

辛克(无后瓣)天线方向图3D效果示意
