什么是分布式事务Seata？Seata的几种事务模式详解

最后更新于：2020-04-08 17:37

概念

Seata（原名Fescar） 是 阿里巴巴 开源的 分布式事务中间件，以 高效 并且对业务 0 侵入 的方式，解决 微服务 场景下面临的分布式事务问题。

发展历程

2014 年，阿里中间件团队发布 TXC（Taobao Transaction Constructor），为集团内应用提供分布式事务服务。

2016 年，TXC 经过产品化改造，以 GTS（Global Transaction Service） 的身份登陆阿里云，成为当时业界唯一一款云上分布式事务产品，在阿云里的公有云、专有云解决方案中，开始服务于众多外部客户。

2019 年起，基于 TXC 和 GTS 的技术积累，阿里中间件团队发起了开源项目 Fescar（Fast & EaSy Commit And Rollback, FESCAR），和社区一起建设这个分布式事务解决方案。

Fescar 开源后，蚂蚁金服加入 Fescar 社区参与共建，并在 Fescar 0.4.0 版本中贡献了 TCC 模式。

为了打造更中立、更开放、生态更加丰富的分布式事务开源社区，经过社区核心成员的投票，大家决定对 Fescar 进行品牌升级，并更名为 Seata，意为：Simple Extensible Autonomous Transaction Architecture，是一套一站式分布式事务解决方案。

核心组件

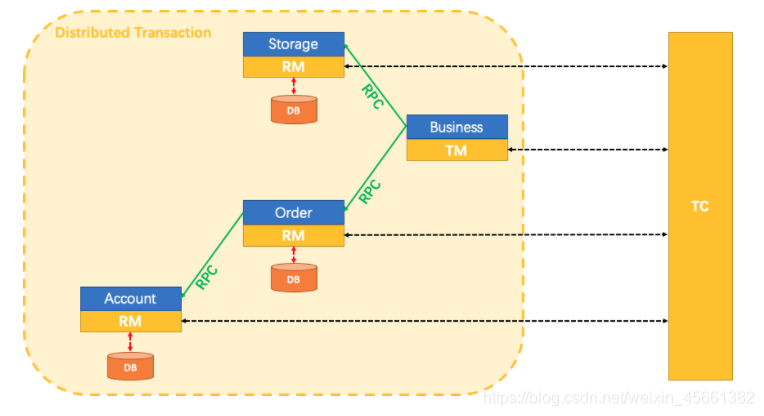

Seata官方针对TXC模型制作的示意图：

TXC的实现通过三个组件来完成。也就是上图的三个深黄色部分，其作用如下：

TC(Transaction Coordinator): 事务协调器，维护全局事务的运行状态，负责协调并驱动全局事务的提交或回滚(server端)。这个组件需要独立部署维护，目前0.6.1版本已经支持集群部署。

TM(Transaction Manager): 控制全局事务的边界，负责开启一个全局事务，并最终发起全局提交或全局回滚的决议(client端)。

RM(Resource Manager):控制分支事务，负责分支注册、状态汇报，并接收事务协调器的指令，驱动分支（本地）事务的提交和回滚(client端)。

TM是一个分布式事务的发起者和终结者，TC负责维护分布式事务的运行状态，而RM则负责本地事务的运行。

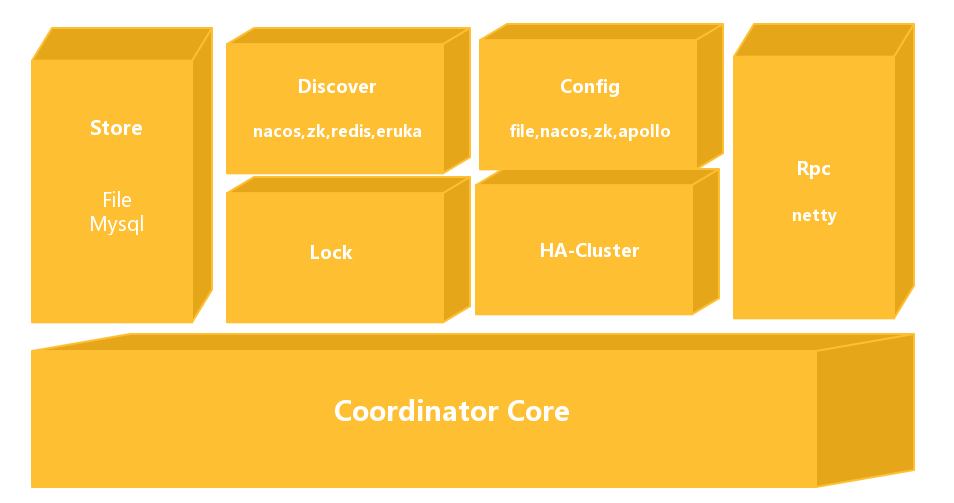

从模型图中可以看出，这三者的核心是TC，下图是Seata-Server整体的模块图：

1）Coordinator Core：最下面的模块是事务协调器核心代码，主要用来处理事务协调的逻辑，如是否 Commit、Rollback 等协调活动。

2）Store：存储模块，用来将我们的数据持久化，防止重启或者宕机数据丢失。

3）Discover：服务注册/发现模块，用于将 Server 地址暴露给 Client。

4）Config：用来存储和查找服务端的配置。

5）Lock：锁模块，用于给 Seata 提供全局锁的功能。

6）Rpc：用于和其他端通信。

7）HA-Cluster：高可用集群，目前还没开源。为 Seata 提供可靠的高可用功能。

这里暂不做详细讲解，可参考：http://seata.io/zh-cn/blog/seata-analysis-java-server.html

三种事务模式

AT模式

今年 1 月份，Seata 开源了 AT 模式。AT 模式是一种无侵入的分布式事务解决方案。在 AT 模式下，用户只需关注自己的“业务 SQL”，用户的 “业务 SQL” 作为一阶段，Seata 框架会自动生成事务的二阶段提交和回滚操作。

前提

1.基于支持本地 ACID 事务的关系型数据库。
2.Java 应用，通过 JDBC 访问数据库。

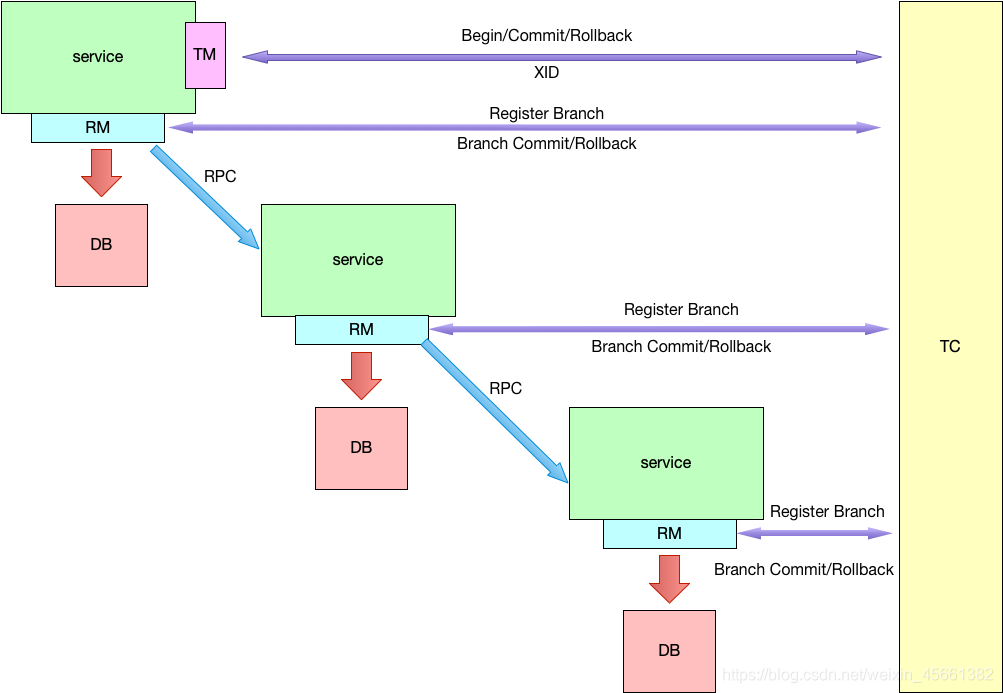

一个分布式事务在Seata中的执行流程

执行步骤：
1.TM 向 TC 申请开启一个全局事务，全局事务创建成功并生成一个全局唯一的 XID（由 ip:port:sequence 组成）。XID 在微服务调用链路的上下文中传播。
2.RM 向 TC 注册分支事务，接着执行这个分支事务并提交，最后将执行结果汇报给TC。
3.TM 根据 TC 中所有的分支事务的执行情况，发起全局提交或回滚决议。
4.TC 调度 XID 下管辖的全部分支事务完成提交或回滚请求。

Seata 的事务提交方式与 XA 协议的两段式提交有什么不同呢？

XA协议

在这里，先说一下XA协议，以下是百度百科的介绍：
XA协议由Tuxedo首先提出的，并交给X/Open组织，作为资源管理器（数据库）与事务管理器的接口标准。目前，Oracle、Informix、DB2和Sybase等各大数据库厂家都提供对XA的支持。XA协议采用两阶段提交方式来管理分布式事务。XA接口提供资源管理器与事务管理器之间进行通信的标准接口。XA协议包括两套函数，以xa_开头的及以ax_开头的。
以下的函数是事务管理器可以对资源管理器进行的操作：
1）xa_open,xa_close：建立和关闭与资源管理器的连接。
2）xa_start,xa_end：开始和结束一个本地事务。
3）xa_prepare,xa_commit,xa_rollback：预提交、提交和回滚一个本地事务。
4）xa_recover：回滚一个已进行预提交的事务。
5）ax_开头的函数使资源管理器可以动态地在事务管理器中进行注册，并可以对XID(TRANSACTION IDS)进行操作。
6）ax_reg,ax_unreg；允许一个资源管理器在一个TMS(TRANSACTION MANAGER SERVER)中动态注册或撤消注册。

以MySQL XA方案为例：
RM（Resource Manager）：资源管理器，用于直接执行本地事务的提交和回滚。在分布式集群中，一台MySQL服务器就是一个RM。
TM（Transaction Manager）：事务管理器，它是分布式事务的核心管理者。事务管理器与每个RM进行通信，协调并完成分布式事务的处理。发起一个分布式事务的MySQL客户端就是一个TM。

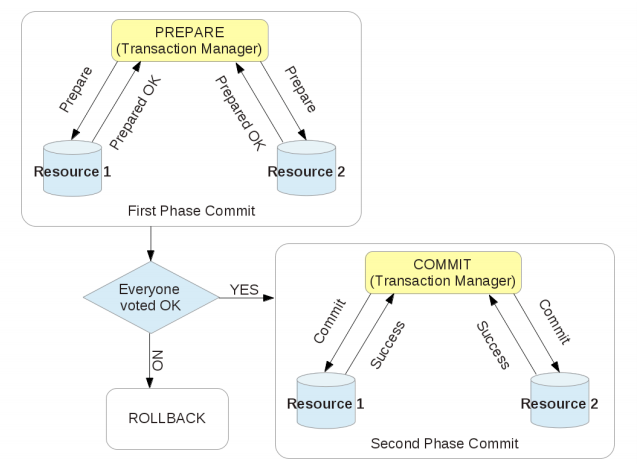

XA的两阶段提交分为Prepare阶段和Commit阶段，过程如下：

阶段一为准备阶段（prepare）。即所有的RM锁住需要的资源，在本地执行这个事务（执行sql，写redo/undo log等），但不提交，然后向Transaction Manager报告已准备就绪。
阶段二为提交阶段（commit）。当Transaction Manager确认所有参与者都ready后，向所有参与者发送commit命令。

XA 协议它依赖的是数据库层面来保障事务的一致性，也即是说 XA 的各个分支事务是在数据库层面上驱动的，由于 XA 的各个分支事务需要有 XA 的驱动程序，一方面会导致数据库与 XA 驱动耦合，另一方面它会导致各个分支的事务资源锁定周期长（直到两阶段提交完成才释放资源）。

基于这些问题，Seata另辟蹊径，在应用层做手脚，Seata的RM模块内部做了对数据库操作的代理层，如下：

Seata分支事务是如何提交和回滚的呢？

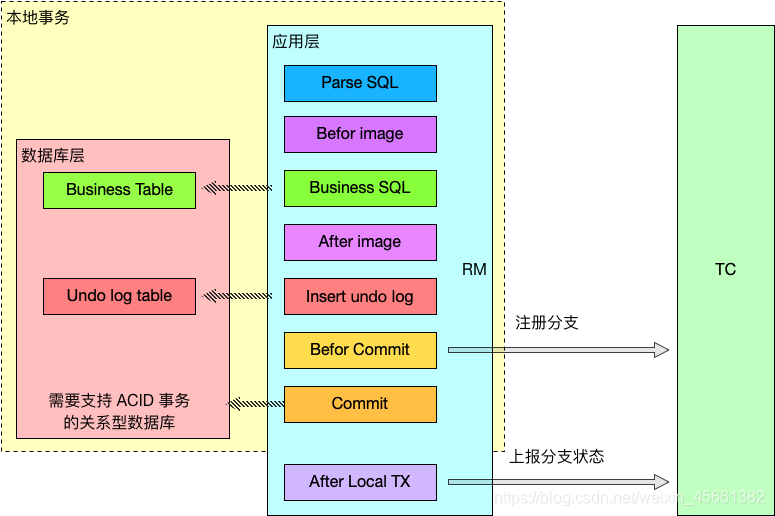

第一阶段：
分支事务利用 RM 模块中对 JDBC 数据源代理，加入了若干流程，对业务 SQL 进行解释，把业务数据在更新前后的数据镜像组织成回滚日志，并生成 undo log 日志，对全局事务锁的检查以及分支事务的注册等，利用本地事务 ACID 特性，将业务 SQL 和 undo log 写入同一个事物中一同提交到数据库中，保证业务 SQL 必定存在相应的回滚日志，最后对分支事务状态向 TC 进行上报。

第二阶段：

• TM决议全局提交：

当 TM 决议提交时，就不需要同步协调处理了，TC 会异步调度各个 RM 分支事务删除对应的 undo log 日志即可，这个步骤非常快速地可以完成。这个机制对于性能提升非常关键，我们知道正常的业务运行过程中，事务执行的成功率是非常高的，因此可以直接在本地事务中提交，这步对于提升性能非常显著。

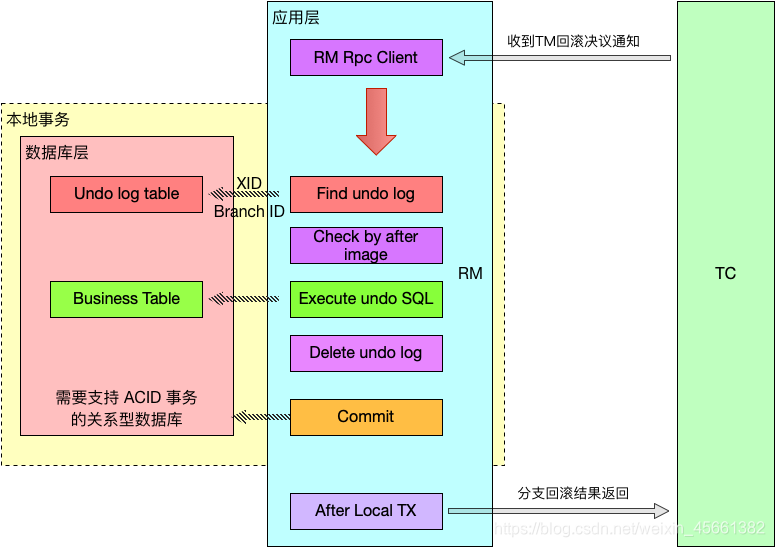

• TM决议全局回滚：

当 TM 决议回滚时，RM 收到 TC 发送的回滚请求，RM 通过 XID 找到对应的 undo log 回滚日志，然后利用本地事务 ACID 特性，执行回滚日志完成回滚操作并删除 undo log 日志，最后向 TC 进行回滚结果上报。

业务对以上所有的流程都无感知，业务完全不关心全局事务的具体提交和回滚，而且最重要的一点是 Seata 将两段式提交的同步协调分解到各个分支事务中了，分支事务与普通的本地事务无任何差异，这意味着我们使用 Seata 后，分布式事务就像使用本地事务一样，完全将数据库层的事务协调机制交给了中间件层 Seata 去做了，这样虽然事务协调搬到应用层了，但是依然可以做到对业务的零侵入，从而剥离了分布式事务方案对数据库在协议支持上的要求，且 Seata 在分支事务完成之后直接释放资源，极大减少了分支事务对资源的锁定时间，完美避免了 XA 协议需要同步协调导致资源锁定时间过长的问题。

为了加深理解，我们用一个示例来更具体的说明AT模式下分支事务的工作过程：
业务表：product

Field	Type	Key
id	bigint(20)	PRI
name	varchar(100)
since	varchar(100)

分支事务的业务逻辑：

update product set name = 'GTS' where name = 'TXC';

一阶段

过程：

1.解析 SQL：得到 SQL 的类型（UPDATE），表（product），条件（where name = ‘TXC’）等相关的信息。
2.查询前镜像：根据解析得到的条件信息，生成查询语句，定位数据。

select id, name, since from product where name = 'TXC';

得到前镜像：

id	name	since
1	TXC	2014

3.执行业务 SQL：更新这条记录的 name 为 ‘GTS’。
4.查询后镜像：根据前镜像的结果，通过 主键 定位数据。

select id, name, since from product where id = 1`;

得到后镜像：
