通过中断来控制led灯亮

一、高低电频控制led亮

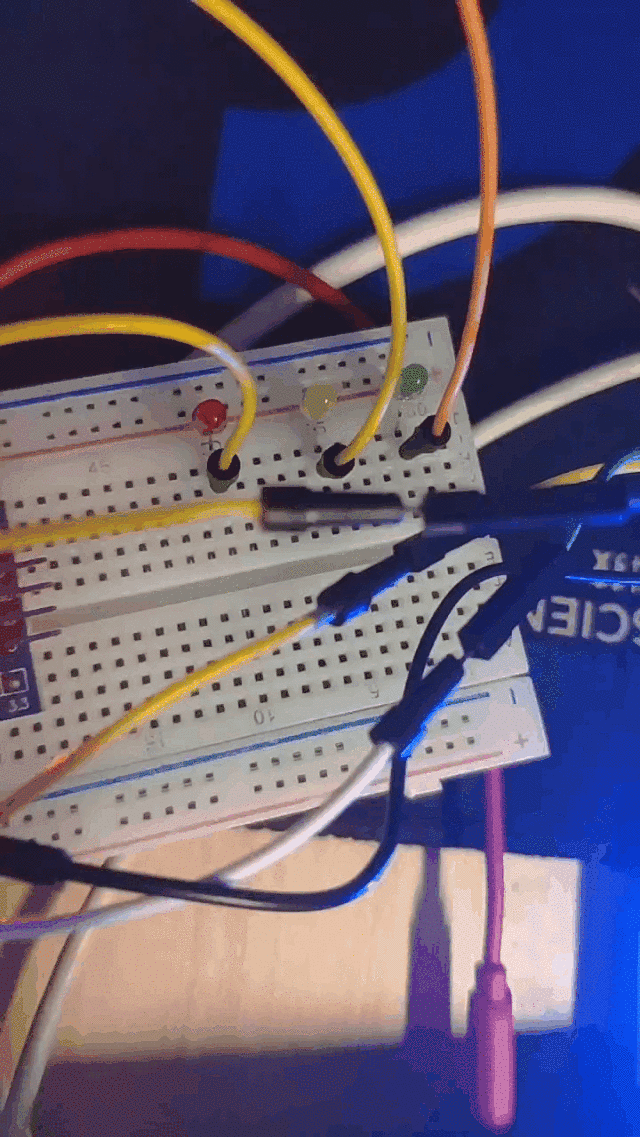

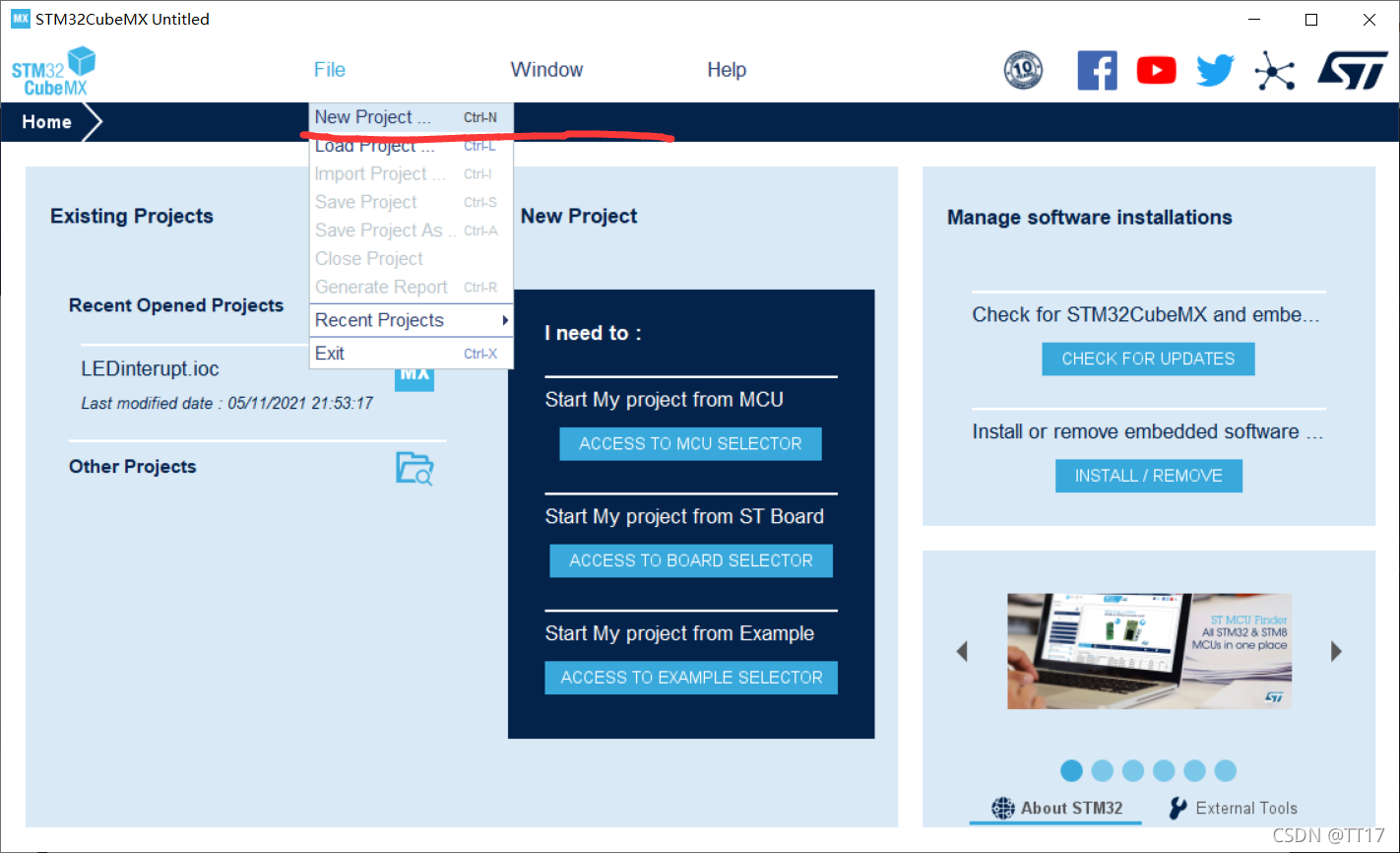

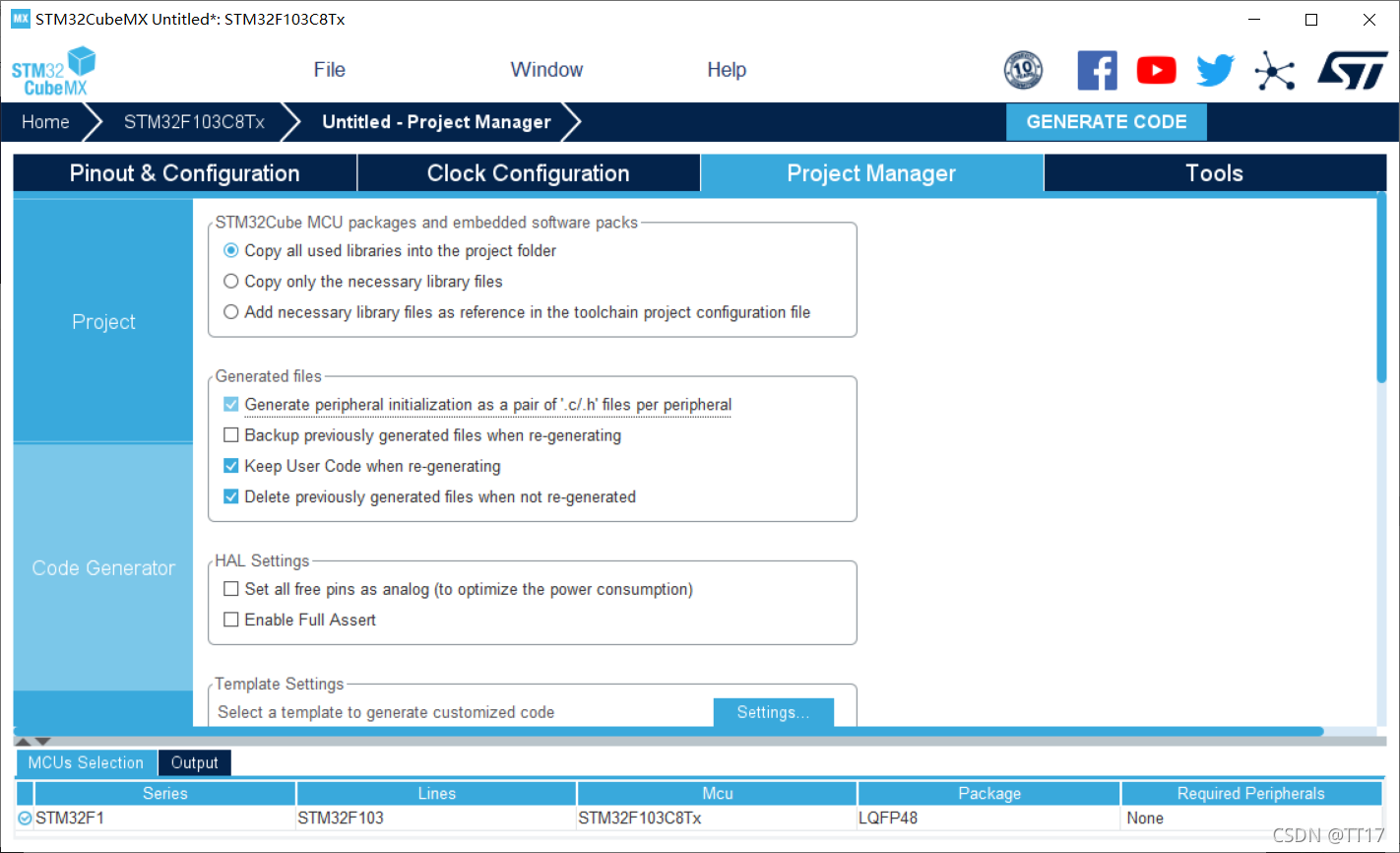

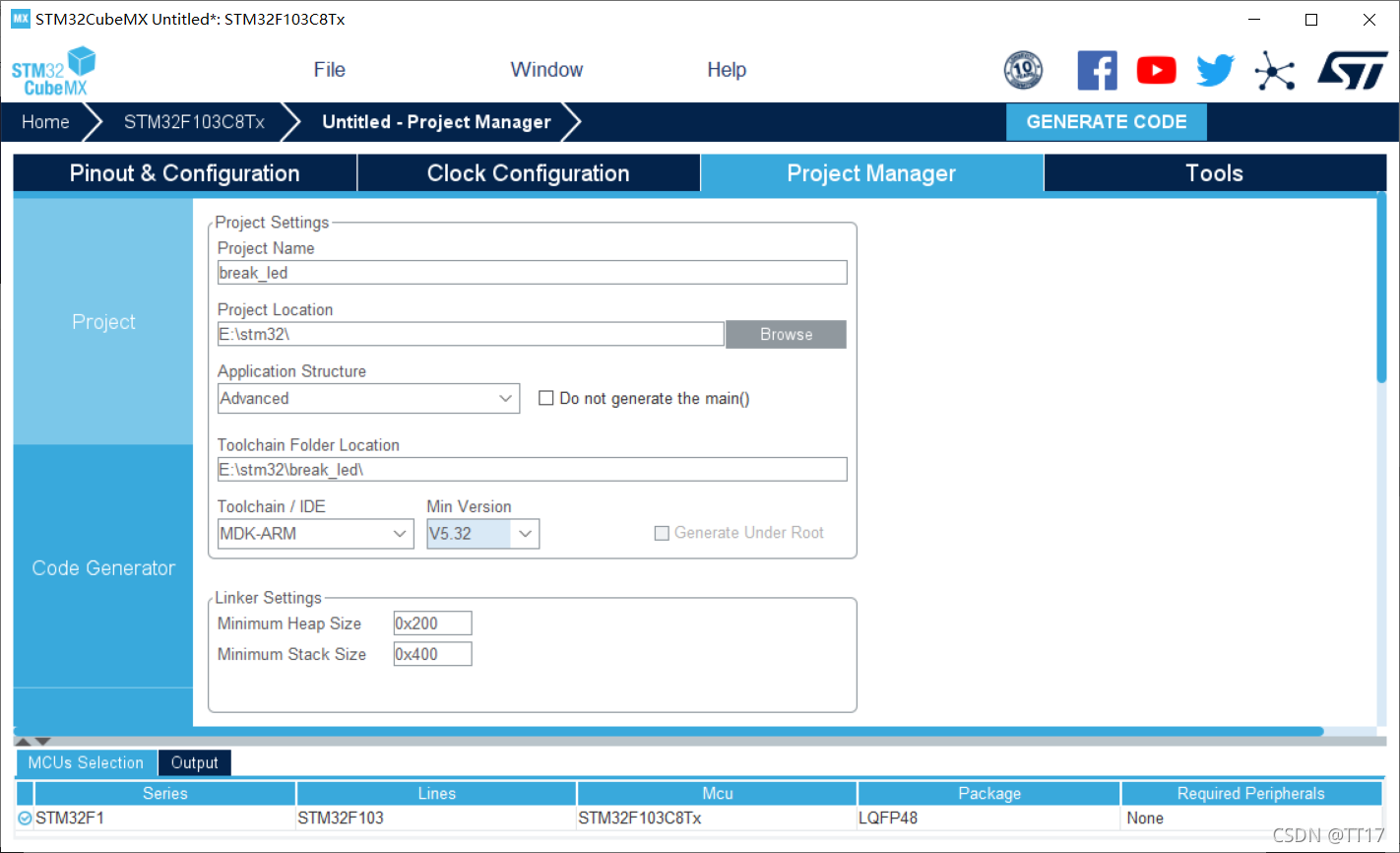

新建工程

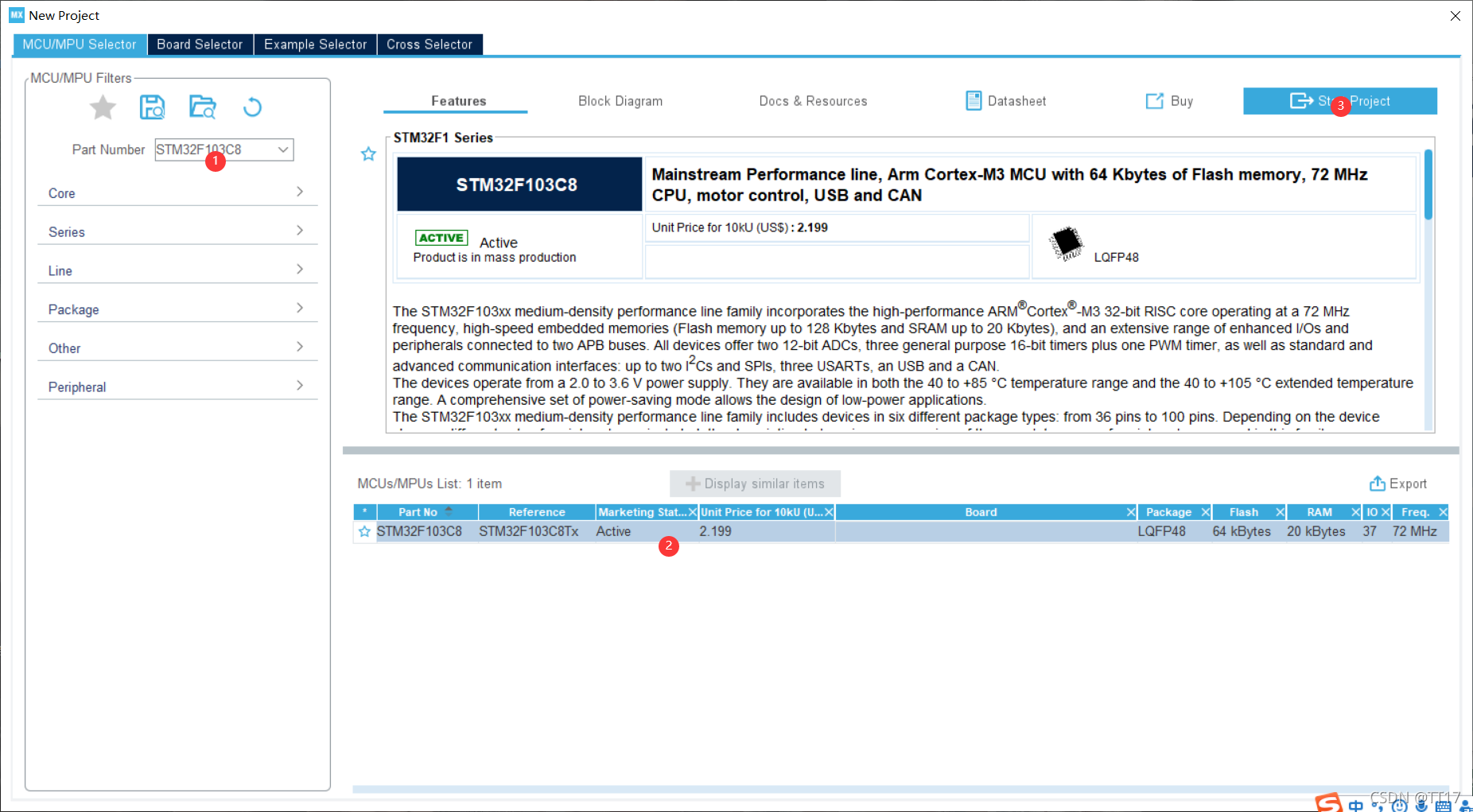

 选择STM32F103C8，新建工程

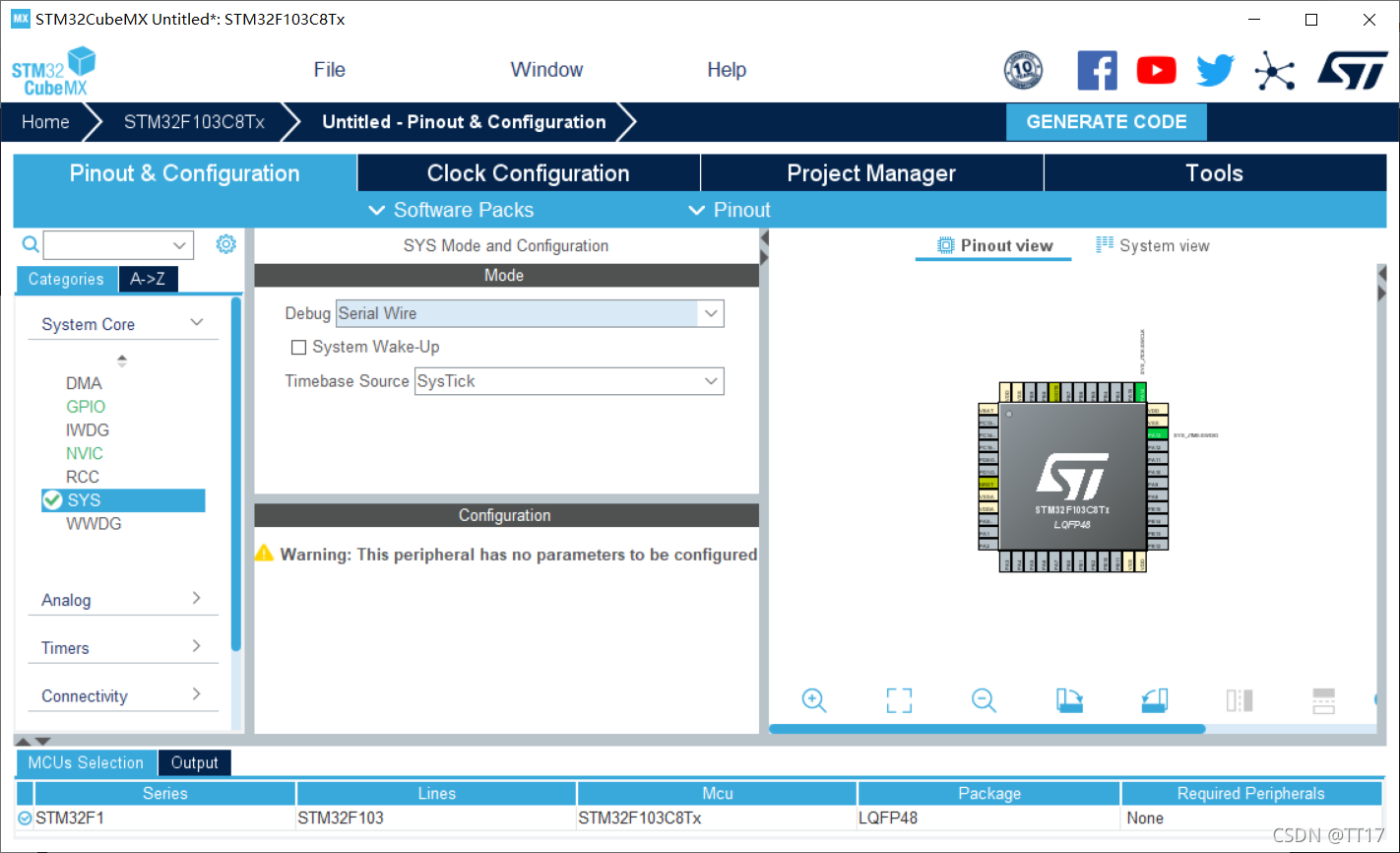

 点击sys，将debug选项改为Serial Wire

 然后在Rcc里的HSE选择Crystal/Ceramic Resonator

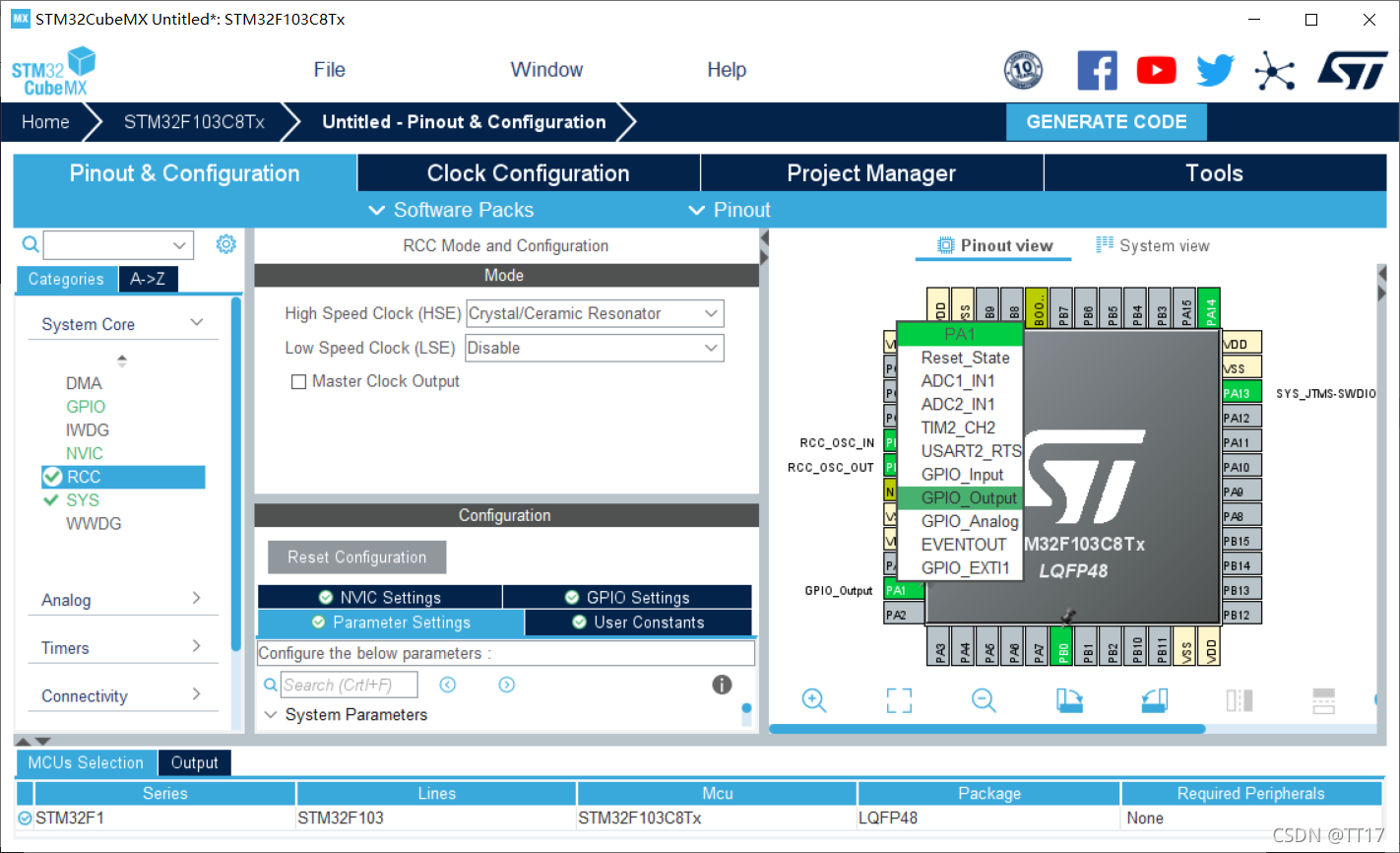

 PB0选为外部中断触发器，PA1是控制led灯的，和将它选择为GPIO_output就行了

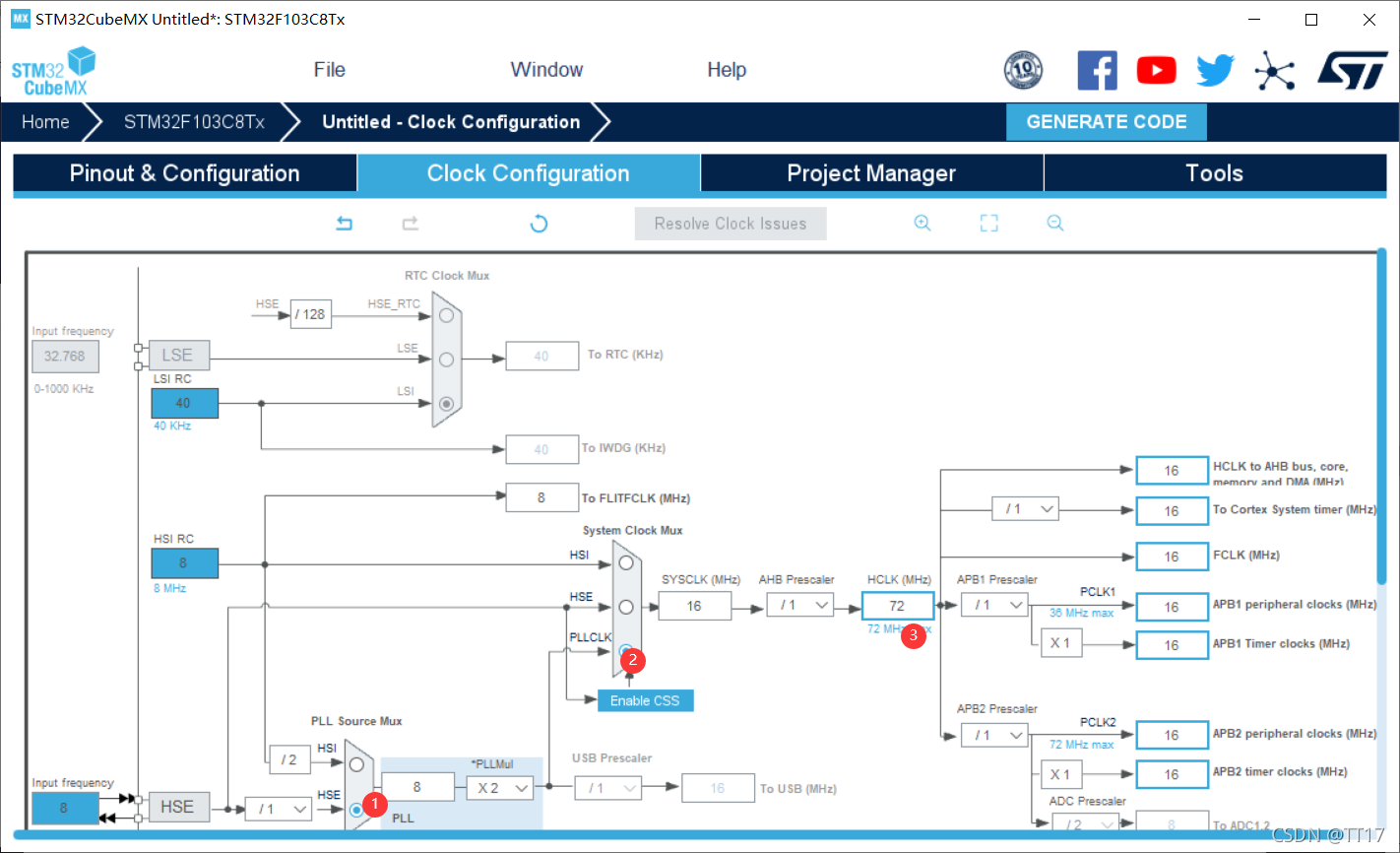

选择PLLCLK，然后将后面的晶振频率最大值改为72M赫兹





二、中断实现串口通信

在STM32中新建工程，步骤和上面一样，接下来是RCC的设置，也是设置HSE

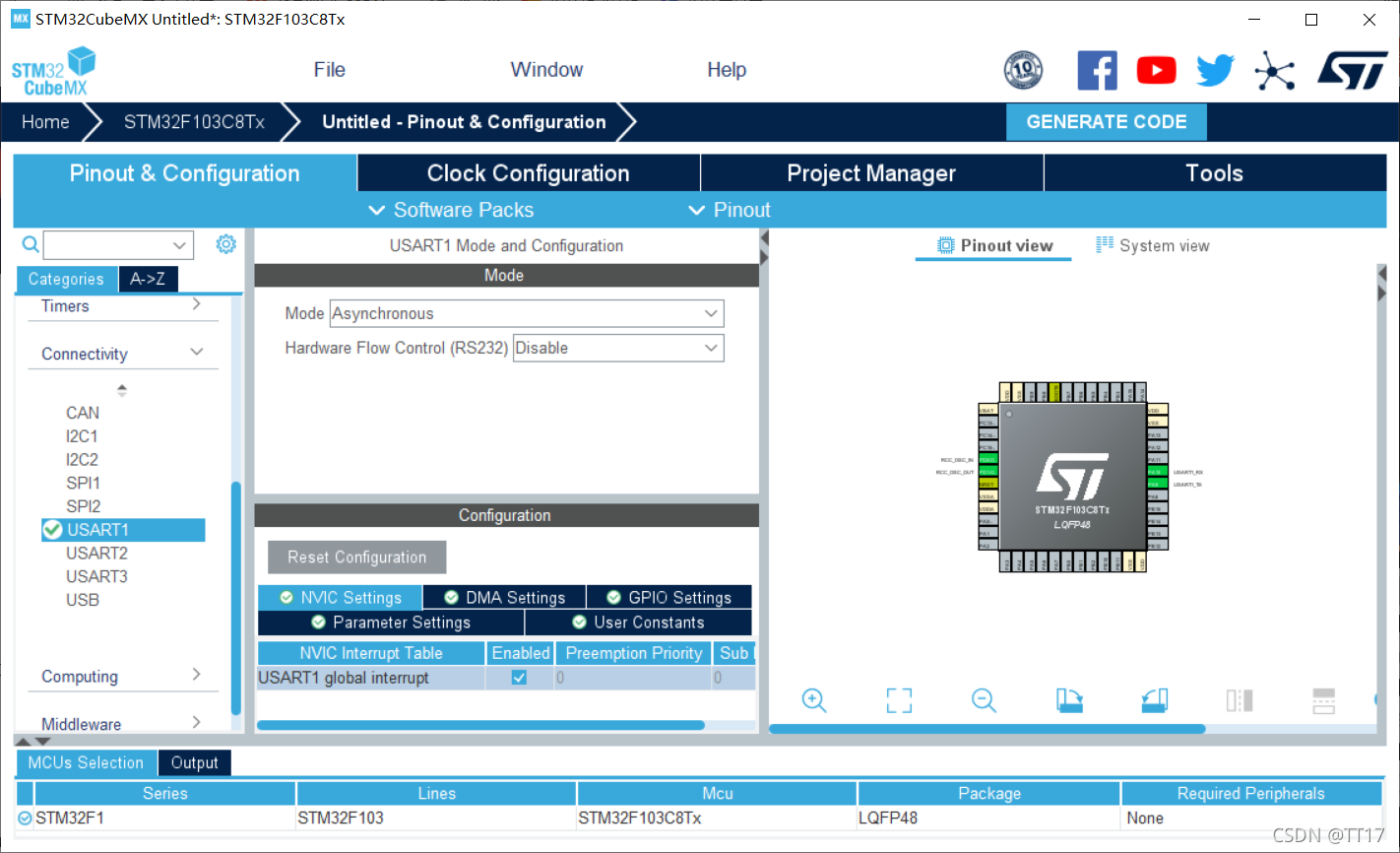

 选择UASRT1，将mode改为异步通信，选择下面的NVIC Setting，将enabled选上。

 进入main.c文件，在里面定义如下数据

uint8_t aRxBuffer;//接收缓冲中断
uint8_t Uart1_RxBuff[256];//接收缓冲
uint8_t Uart1_Rx_Cnt=0;//接收缓冲计数
uint8_t cAlmStr[]="数据溢出（大于256）";

将HAL_UART_RxCpltCallback函数重写

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
  if(Uart1_Rx_Cnt >= 255)  //溢出判断
	{
		Uart1_Rx_Cnt = 0;
		memset(Uart1_RxBuff,0x00,sizeof(Uart1_RxBuff));
		HAL_UART_Transmit(&huart1, (uint8_t *)&cAlmStr, sizeof(cAlmStr),0xFFFF);
	}
	else
	{
		Uart1_RxBuff[Uart1_Rx_Cnt++] = aRxBuffer;   //接收数据转存

		if((Uart1_RxBuff[Uart1_Rx_Cnt-1] == 0x0A)||(Uart1_RxBuff[Uart1_Rx_Cnt-2] == 0x0D)) //判断结束位
		{
			HAL_UART_Transmit(&huart1, (uint8_t *)&Uart1_RxBuff, Uart1_Rx_Cnt,0xFFFF); //将收到的信息发送出去
			Uart1_Rx_Cnt = 0;
			memset(Uart1_RxBuff,0x00,sizeof(Uart1_RxBuff)); //清空数组
		}
	}

	HAL_UART_Receive_IT(&huart1, (uint8_t *)&aRxBuffer, 1);   //再开启接收中断

}

在主函数写一个接收中断函数

int main(void)
{
 //初始化
  HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();
  MX_USART1_UART_Init();



	//接收中断函数
	HAL_UART_Receive_IT(&huart1,(uint8_t*)&aRxBuffer,1);

  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

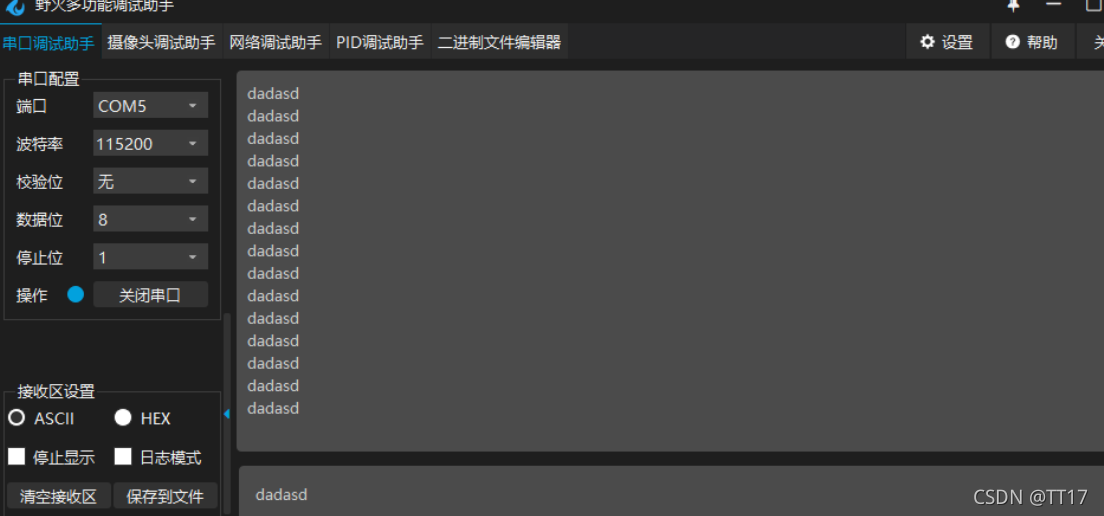

运行结果

 三、参考
