设计思路

1. 总体设计思路

本次校园网的设计目标是模拟总校区与分校区两个网络区域之间的互联与互访，通过两校区之间的出口防火墙建立IPsec VPN隧道，实现两校区内部业务数据的安全传输和访问。总校区采用双机热备的方式，配置VRRP，以保证出口网络的高可用性。分校区通过与总校区的VPN连接，实现与总校区内部网络的互访和资源共享。同时，通过BGP在总校区和分校区之间建立跨自治系统的路由连接，确保两校区与公网的顺畅互访。

2. 总校区网络设计

总校区作为本次设计的核心部分，承担了大部分的网络设备配置与策略实现。总校区的网络设计包含以下几大技术模块：

MSTP（多生成树协议）：总校区的交换机网络中可能存在多个冗余链路，采用MSTP进行交换机之间的生成树管理，避免网络环路的产生。通过合理的VLAN划分和MSTP实例划分，确保不同VLAN的业务在各个链路上能够均衡分布，并保持高可用性。

链路聚合：为了提高链路带宽和可靠性，设计中将总校区核心交换机与防火墙之间的连接配置为链路聚合，增强网络链路的冗余性和传输能力。在多条物理链路失效时，链路聚合技术可以自动切换到其他链路，保证网络的连续性。

等等

3. 分校区网络设计

分校区的设计相对简单，其核心目的是通过VPN与总校区互联，实现网络资源的共享与访问。分校区的网络设计主要包括以下内容：

三层VLAN与OSPF：分校区的内网通过三层交换机实现VLAN间路由，将不同业务部门划分为多个VLAN，并通过三层交换机的OSPF协议与总校区建立动态路由连接。OSPF将在分校区内传播路由信息，确保各VLAN之间的网络连通性，并与总校区动态交换路由信息，实现分校区到总校区的业务互访。

IPsec VPN配置：在分校区的出口防火墙上，配置与总校区对应的IPsec VPN隧道，通过加密隧道实现与总校区内部业务的安全连接。分校区的VPN配置需要与总校区的VRRP主备防火墙相兼容，确保隧道的高可用性和稳定性。

BGP配置：分校区通过运营商连接到AS 2000，使用BGP协议与运营商的边界路由器建立BGP邻居关系，实现与总校区（AS 1000）和公网（AS 3000）的路由连通性。BGP通过动态路由交换机制，确保分校区能够通过公网访问互联网资源，并与总校区保持无缝连接。

4. 总校区与分校区的互联设计

总校区与分校区通过Internet连接，并利用IPsec VPN实现两校区间的安全数据传输。两校区的互联设计包括以下关键点：

基于VRRP的高可用VPN连接：总校区的双机防火墙通过VRRP提供高可用的VPN服务。主防火墙与分校区的防火墙建立IPsec VPN隧道，当主防火墙故障时，VRRP自动切换到备用防火墙，确保VPN隧道的连接不受影响。

VPN隧道的加密与安全策略：在VPN配置中，采用IPsec协议对流量进行加密，确保在公网上传输的业务数据的安全性。双方防火墙将通过加密算法（如AES）和身份验证机制（如SHA-2）来保证数据的完整性和保密性。同时，为了防止恶意攻击，防火墙上会配置ACL策略，允许只有经过认证的IP地址通过VPN隧道。

BGP路由连通性：BGP协议用于在总校区（AS 1000）、分校区（AS 2000）和公网（AS 3000）之间进行跨自治系统的路由信息交换。通过BGP，总校区和分校区可以通过各自的运营商连接到互联网，同时实现两校区之间的路由互通。BGP路由机制确保总校区和分校区可以访问公共网络资源（如百度的AS 3000），同时还能根据路径优先级选择最佳路由。

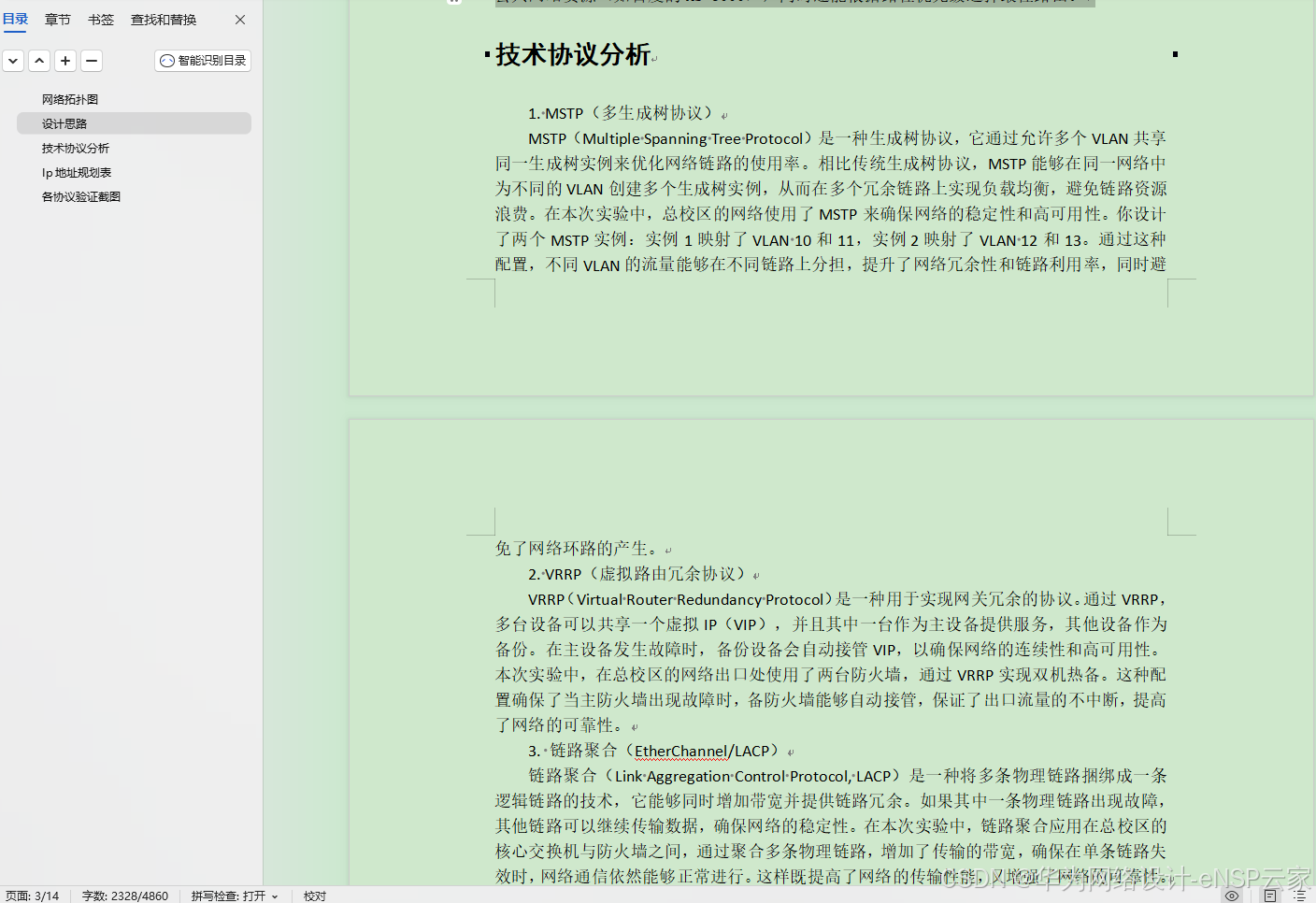

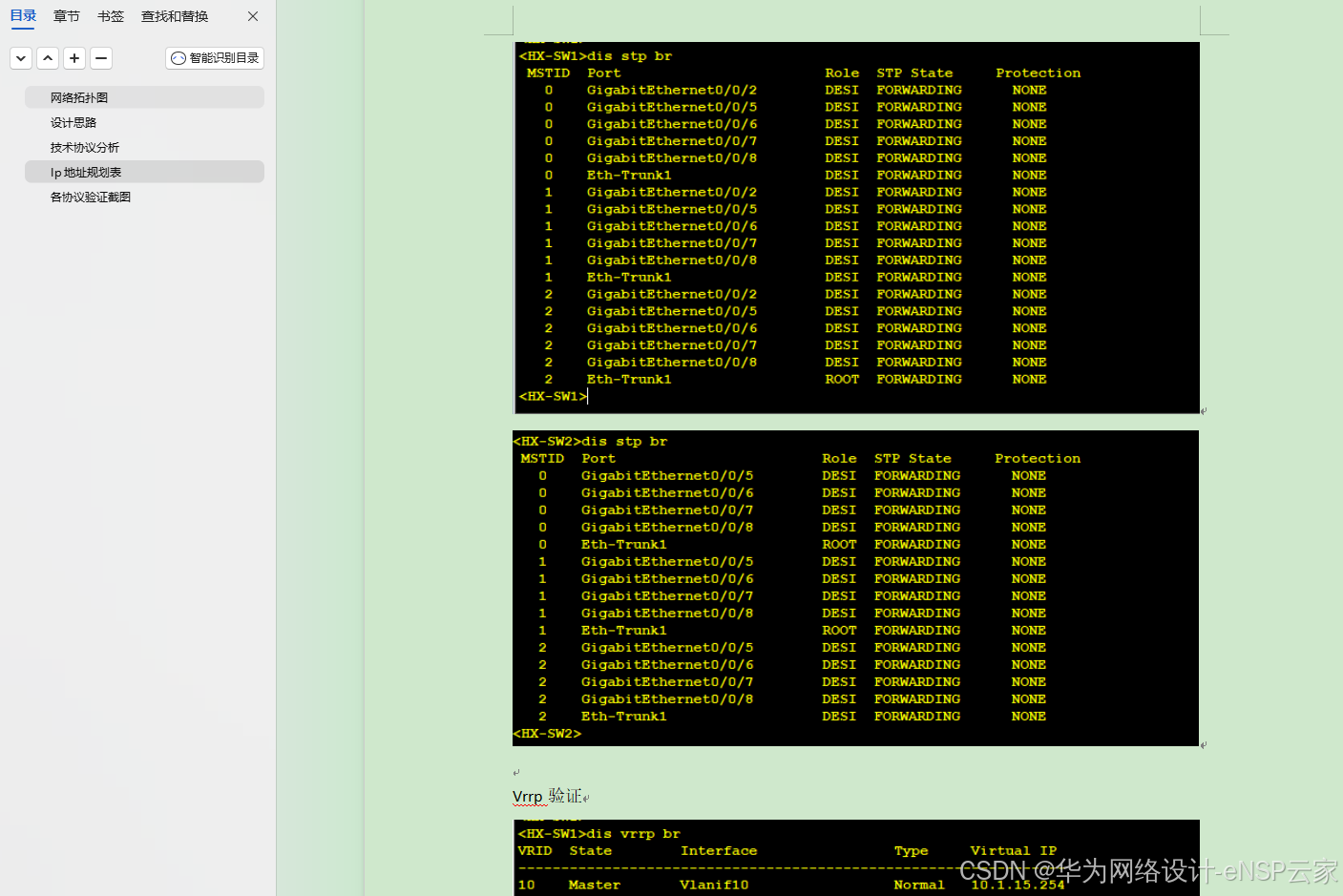

文档例图
