二极管专题：二极管性质及伏安特性

前言

二极管是最简单的双极性半导体原元件，最初我们对他的认识只停留在他的单相导电性上，实际二极管的用途非常广泛，非常丰富。
当然要用好他，所需要学习的知识点也是不少的。

二极管的通断

1、二极管是非线性元件，分析他在电路中的作用时，最重要的是搞清楚二极管有没有导通。
2、当阳极和阴极之间加上0.7V以上的电压时，就会导通，否则就不会导通。（当然有些地方说0.6V）

对于任意电路中的二极管：
a、二极管如果不到导通，那么就是开路，直接在电路中将其擦除即可。
b、如果二极管导通，那么他就相当于一个0.7V 的电池，仅此而已。如下图所示：

二极管的伏安特性

知道而二级管的导通时等效为0.7V 的电池就可以解决大多数问题，但是知道二极管的实际伏安特性曲线是什么样子的也是很有必要的。

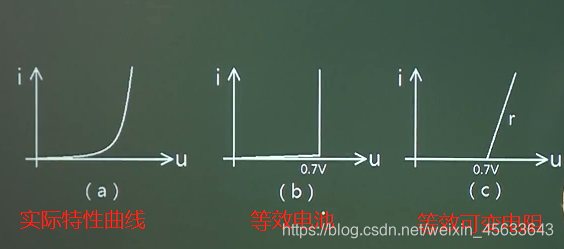

图 a 1、二极管的实际伏安特性曲线；
2、实际二极管在0.5V就开始导通，并且二级管的两端电压是会随着电流的增大而增大，只不过变化的 缓慢。

图b 1、多数时候我们近似看成b图那样就行。
2、认为0.7V以上二极管突然导电（也有书本上使用0.6V），无论电流多少，端电压不在改变。
3、所以然二极管不产生能量，但是我们只看结果，不看过程，二极管这时就是一个0.7V的电池。

图c1、个别时候我们可能把二极管看成C 图，
2、由于电流增加电压确实会增加，于是就引入二极管等效电阻r的概念。
3、这种近似我们后面在三极管放大电路中会用到。

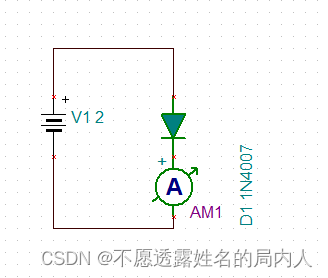

仿真来验证下二极管的特性

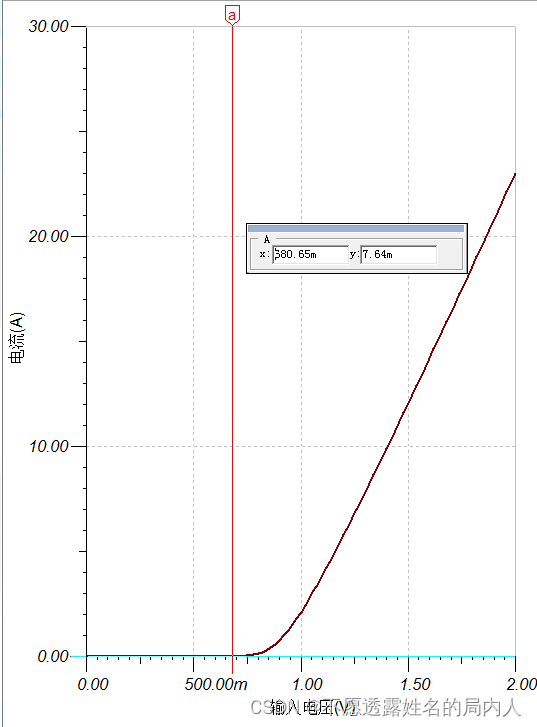

输入电压v1从0~2v逐渐升高，其两端电压和电流的关系如下图所示
可见，二极管两端直接加电压，随着电压升高，电流急剧升高，现实中二极管肯定已经烧坏了。

二极管的正向压降基本不变特性

二极管的正向压降基本不变，但不是绝对不变的，温度上升时，其管压降略有下降，温度下降时，其管压降略有上升。
（我的理解：
1、温度升高时，PN 结内部的导电粒子比较活跃，外部只需要提供较小的电压就能导通。
2、温度下降时，PN 结内部的导电粒子不太活跃，外部需要提供较大的电压才能导通。
）
