串口通讯

本文讨论了USART的同步通信特点,如高效率但对时钟精度要求严格,与异步通信的差异,以及比特率、波特率的概念。还介绍了TTL和232电平的区别,以及通讯协议中的起始位、结束位和校验位在STM32中的应用。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

USART是全双工同步通讯
在同步通信中,数据信号所传输的内容绝大多数属于有效数据,而异步通信中包含了各种帧的标识符,所以同步通讯的效率更高。但是同步通信对时钟要求苛刻,允许的误差小。而异步通信则允许双方的误差较大

比特率和波特率

  • 比特率:Bitrate:每秒钟传输的二进制位数,单位(bit/s)
  • 波特率:Baudrate:每秒中传输的码元个数(有可能出现多个二进制位表示一个码元,如00 ,01,10 等
    当每次传输多是一个位时,就是一个小b,比特率=波特率,否则不等

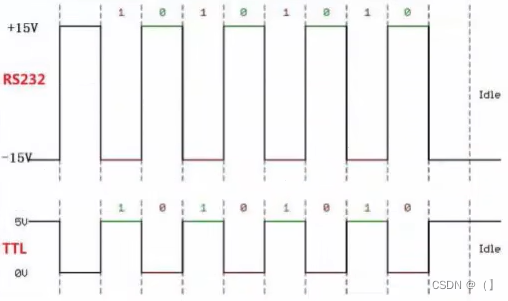

两种电平TTL 、232

在这里插入图片描述

  • TTL电平0~ 5v 或者 0~ 3.3v,1表示正,0表示负
  • 232电平-15~ 15v的范围,1表示负,0表示正,与TTL正好相反

通讯协议

  • 起始位:由一个逻辑0的数据位表示
  • 结束位:由0.5、1、1.5或者两个逻辑1的数据位表示
  • 有效数据:起始位后紧接着的就是有效数据,有效数据通常约定为5、6、7、8位长
  • 校验位:可选,有奇偶校验,1校验、0校验。在stm32中数据位加上一位校验位可以达到9位
